Размещение и монтаж

6.1. Установку котла целесообразно производить по проекту, выполненному специализированной организацией.

Монтаж котла должен производиться в закрытом помещении на стационарной жесткой поверхностис достаточным запасом прочности.

Для монтажа котла должна использоваться стена из огнеупорных материалов либо изоляционнаяпрокладка между стеной и котлом.

Запрещается устанавливать котел в помещении, в котором имеются взрывоопасные материалы.

Не допускается установка котла рядом с нагревательными приборами (каминами, печами, плитами, духовками) или над ними.

Рис.2 Схема размещения котла в котельной

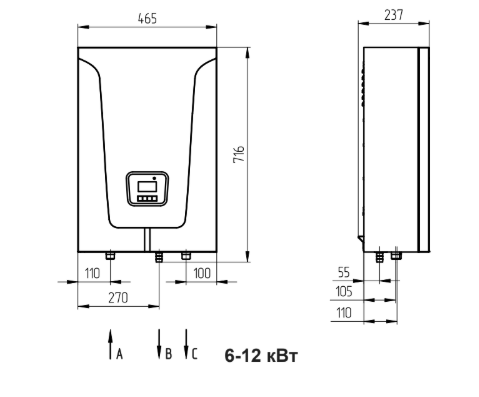

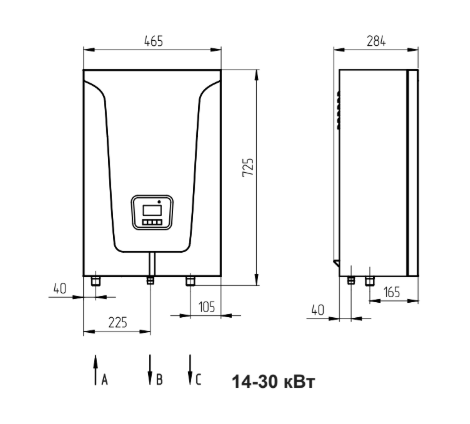

Рис.3 Габаритные и присоединительные размеры котлов.

Рис.3 Габаритные и присоединительные размеры котлов.

A - 3/4 вход теплоносителя

B - 1/2 аварийный сброс теплоносителя

С - 3/4 выход теплоносителя

При монтаже котла необходимо выдерживать минимальные расстояния до стен, пола и потолка, указанные на Рис.2. Расстояние необходимо соблюдать для удобства эксплуатации и сервисного обслуживания.

Внимание! Запрещается помещать котел в ниши, загораживающие крепежные элементы кожуха котла и препятствующие естественной вентиляции изделия.

6.2. Монтаж котла рекомендуется производить в следующей последовательности:

• Закрепить планку монтажную на вертикальной поверхности в необходимом месте с помощью шурупов, входящих в комплект, и установить на неё котел, как показано на Рис.1;

• Подсоединить котел к системе отопления. Габаритные и присоединительные размеры котлов указаны на Рис.3.

6.3. Заполните систему теплоносителем.

6.3.1. При заполнении системы отопления и ее запуске необходимо исключить попадание теплоносителя внутрь кожуха на электрические провода, разъемы и электронные блоки котла.

6.3.2. Если в системе отопления в качестве теплоносителя используется вода, то объем жидкости в системе отопления не должен

превышать 120 литров для расширительного бака 12 и 75 л для расширительного бака 7,5 л. Если в качестве теплоносителя используется этиленгликоль, разведенный с водой в соотношении не более 1:1, то объем жидкости в системе отопления не должен превышать 100 л для расширительного бака 12 л и 65 л для расширительного бака 7,5 л.

Снятие заглушки с насоса

Если объем жидкости в системе отопления превышает указанные значения, то необходимо установить дополнительный расширительный бак на обратном трубопроводе системы отопления.

6.3.3. Теплоноситель должен соответствовать требованиям п.п.3.10.

6.3.4. Проверьте надежность и герметичность всех соединений водяного контура.

6.3.5. Заполните систему и циркуляционный насос теплоносителем. Частичное удаление воздуха из циркуляционного насоса происходит автоматически после его включения. Однако воздух необходимо удалить из циркуляционного насоса полностью, выполнив следующие операции:

• Подать напряжение и установить переключатель в положение «III» (для трехскоростных циркуляционных насосов).

• Выкрутить винт и снять заглушку для удаления воздуха, защитив электрические части от попадания жидкости или пара.

• После того, как теплоноситель, выходящий из циркуляционного насоса, перестанет содержать воздух, винт завернуть.

Внимание! Если теплоноситель имеет высокую температуру и давление, то при откручивании винта для удаления воздуха может произойти выброс горячего теплоносителя в жидком или газообразном состоянии.

Включите насос и убедитесь, что вал насоса вращается. После полного удаления воздуха закрутите на место винт для удаления воздуха.

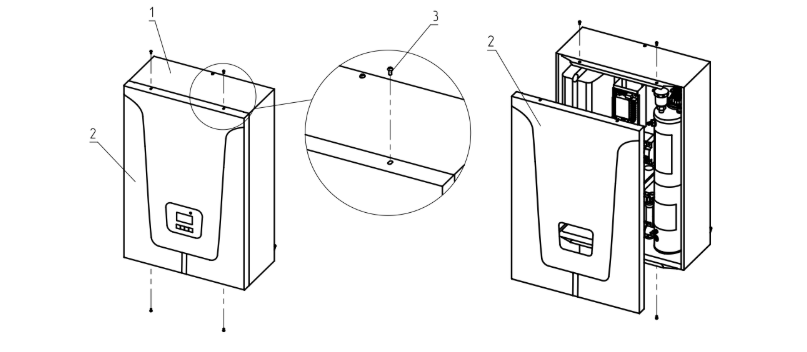

Рис.4 Снятие крышки кожуха

6.3.6. Отрегулируйте давление в воздушной полости расширительного бака, давление в воздушной полости регулируется специалистами монтажной организации и зависит от давления в системе отопления при этом максимальное давление в воздушной полости не должно превышать 3 кг/см².

6.4. Снять крышку кожуха (Рис.4 поз.2), предварительно выкрутив четыре винта (Рис.4 поз.3) крепления крышки в соответствии с Рис.4.

Внимание! Монтаж котла должен проводиться при снятом напряжении.

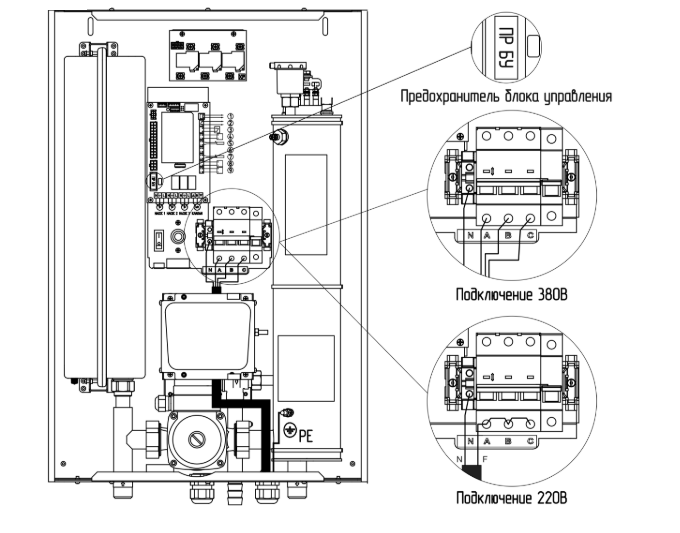

6.5. Подключить котел, к трехфазной сети переменного тока 380 В, 50 Гц, для этого присоединить рабочий нулевой провод на клемму нейтраль (N) котла, фазные провода на клеммы А, В, С колодок.

Защитный нулевой провод (РЕ) подключить на болт «ЗАЗЕМЛЕНИЕ» см. Рис.5.

6.6. При питании котла от однофазной сети переменного тока 220 В, 50 Гц, присоединить рабочий нулевой провод на клемму нейтраль (N) котла, а фазный на клеммы А, В, С колодки, защитный нулевой провод (РЕ) должен подключаться к клемме «ЗАЗЕМЛЕНИЕ» см. Рис.5. Для соединения клемм А, В, С колодки в комплекте имеется специальная перемычка (только для Baxi Ampera 6... Baxi Ampera 9) см. Рис.5.

6.7. Подключить датчик температуры воздуха помещения к контактам (- ) клеммной колодки (поз.8, Рис.5, T° датч.2), проводом с сечением не менее 0,5 кв.мм и длинной до 20 м. см.Рис.5.

Установить датчик температуры воздуха в жилом помещении на высоте 1,5 м от пола, исключив прямое воздействие на него солнечных лучей, потоков воздуха от нагревательных приборов, вентиляторов и т.д.

6.8. Подключить датчик температуры воздуха на улице к контактам (- ) клеммной колодки (поз.9, Рис.5, T° датч.1), проводом с сечением не менее 0,5 кв.мм и длинной до 20 м см Рис.5. Установить датчик температуры воздуха на улице, в защищенном от солнечных лучей и осадков месте.

6.9. Подключение датчика t° ГВС/воздуха контура 2 (поз.7, Рис.5, T° датч.3), датчика t° воды клапана (поз.5, Рис.5, T° датч.5) и датчика t° воздуха клапана (поз.4, Рис.5, T° датч.6) производить в соответствии с Рис.5.

Внимание! Необходимо строго соблюдать полярность, обозначенную на колодке при подключении датчиков температуры воздуха. Маркировка проводов датчиков температуры воздуха: красный ( ), синий (-).

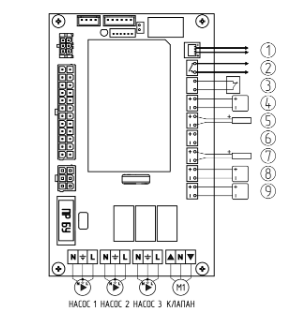

Рис.5 Схема подключения котла

Схема подключения котла

Схема подключения котла

1 - Шина данных блока управления (DATA)

2 - Выход каскадного подключения (ВЫХ.КАСК.)

3 - Внешний термостат (ВХ.ОТКЛ.)

4 - Датчик t° воздуха клапана (Т° датч.6)

5 - Датчик t° воды клапана (Т° датч.5)

6 - Не используется (Т° датч.4)

7 - Датчик t° ГВС/воздуха контура 2 (Т° датч.3)

8 - Датчик t° воздуха контура 1 (Т° датч.2)

9 - Датчик t° улицы (Т° датч.1)

10 - Не используется (UART)

11 - Шина данных блока индикации (DATA)

12 - Разъем для MicroSD карты

13 - Не используется (Разъем MicroUSB)

14 - Разъем OpenTherm

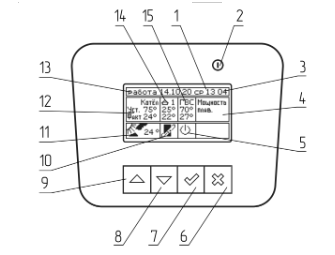

Рис.6 Расположение органов управления и индикации на передней панели

1 - Жидкокристаллический дисплей

2 - Индикатор ждущего режима

3 - Текущие время и дата

4 - Текущая мощность котла и режим работы

5 - Индикатор режима отключения (при активации внешнего термостата)

6 - Кнопка выход

7 - Кнопка ввода режимов работы

8 - Кнопка перемещения по меню вниз

9 - Кнопка перемещения по меню вверх

10 - Индикатор работы OpenTherm

11 - Текущая температура на улице

12 - Температура котла

13 - Индикатор состояния котла

14 - Температура в помещении

15 - Температура ГВС
