Поиск информации об изделии

Поиск по изделию

KSW714122513

SLIM UB 120 (KSW71412251)

154550001 - 163850012

KSW71412251

Доступно в текущих заказах

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет

Открыть чертеж

Фланец (крышка фланца) бойлера UB120 код 3610900

SLIM UB 120 Водонагреватель косвенного нагрева (бойлер), напольный, 33,7 кВт, из эмалированной стали, емкостью 120 л

BAXI

8022945935911

72

77

850

600

680

1010

690

740

Водонагреватели косвенного нагрева (бойлеры)

Напольный

Нет

Накопительный

Бойлер косвенного нагрева

33.7

120

5-65

3

1561

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина

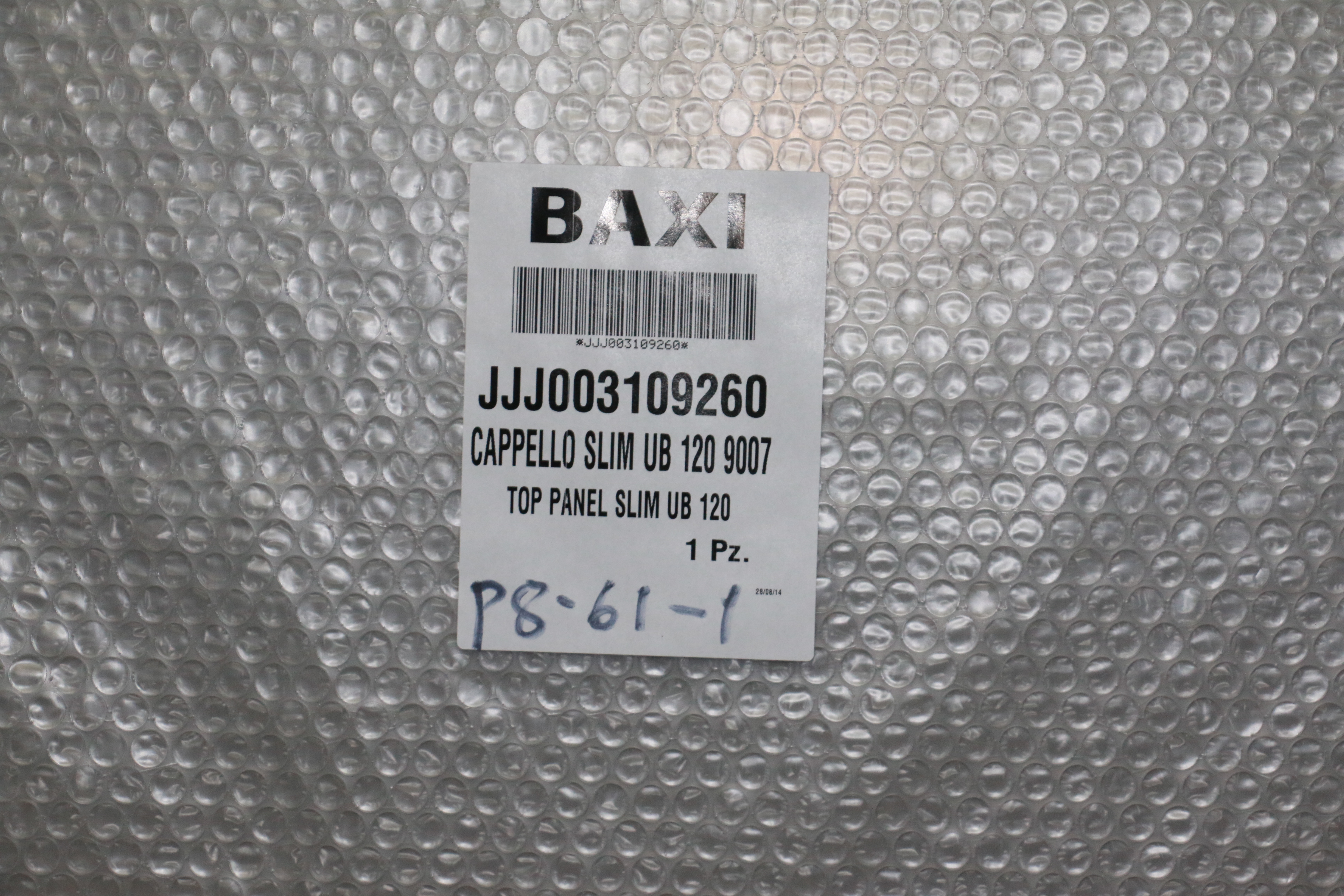

2673109260 Скачать TOP PANEL SLIM UB 120Панель верхняя44.84Где купитьСкачать
943202200TOP INSULATIONТермоизоляция0Где купить1229-
933202220SIDE INSULATIONТермоизоляция0Где купить-
2683400380 Скачать CLIP - SIDE PANELS - FEMALE - 10PCSкрепление для панелей котла (внешний элемент) (УПАКОВКА - 10 шт)4.32Где купитьСкачать
2633400390 Скачать CLIP - TOP PANEL - MALE - 10PCSкрепление для панелей котла (внешний элемент) (УПАКОВКА - 10 шт)3.6Где купитьСкачать
2623400400 Скачать CLIP - DOOR PANEL - FEMALE - 10PCSкрепление для панелей котла (внутренний элемент) (УПАКОВКА - 10 шт)9.48Где купитьСкачать
2693400410 Скачать FASTENING Mкрепление для панелей котла (внутренний элемент)0Где купитьB9023402700-
1973401040 СкачатьFLANGE GASKETУплотнение фланца32.61Где купитьСкачать
1513401610 Скачать CONTROL PANEL COVER 2000кожух электрической коробки18.25Где купитьСкачать
1573401620 Скачать CONTROL PANEL DOORкрышка панели управления21.2Где купитьСкачать
2583401640 СкачатьCONTROL PANEL EXTENSIONрасширение панели управления8.04Где купитьСкачать
2693402700 Скачать CLIP - SIDE PANELS - MALE - 10PCSкрепление для панелей котла (внутренний элемент) (УПАКОВКА - 10 шт)3.08Где купитьB903YESСкачать
783610780STORAGE TANK ASSEMBLYБак бойлера с термоизоляцией0Где купитьC133711109500-
953610880 Скачать ANODE D. 22X400 G3/4Анод магниевый50.76Где купитьСкачать
43618970 Скачать DOOR SLIM UB 120Панель передняя111.44Где купитьСкачать

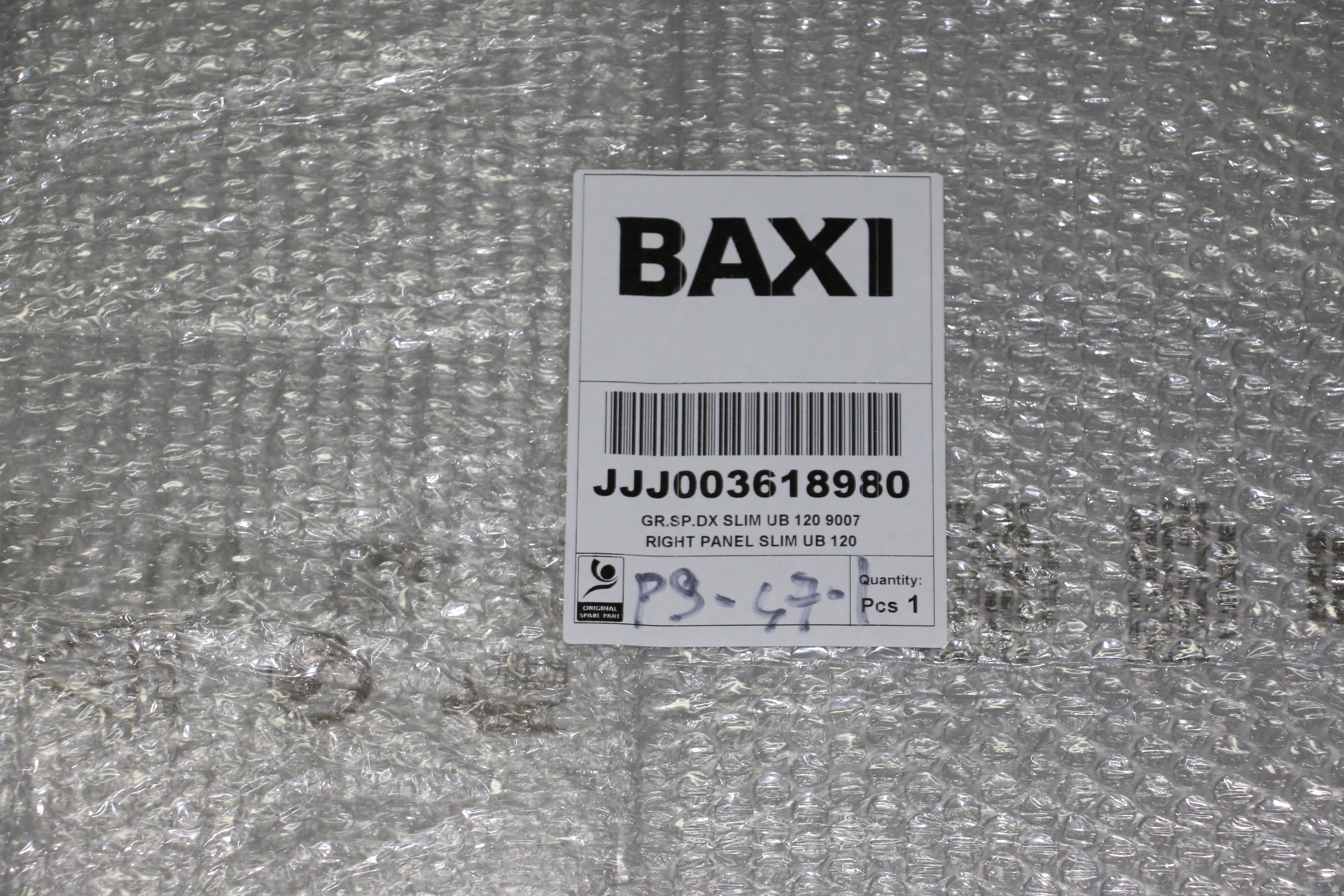

33618980 Скачать RIGHT PANEL SLIM UB 120Панель правая72.33Где купитьСкачать
23618990 СкачатьLEFT PANEL SLIM UB 120Панель левая104.18Где купитьСкачать

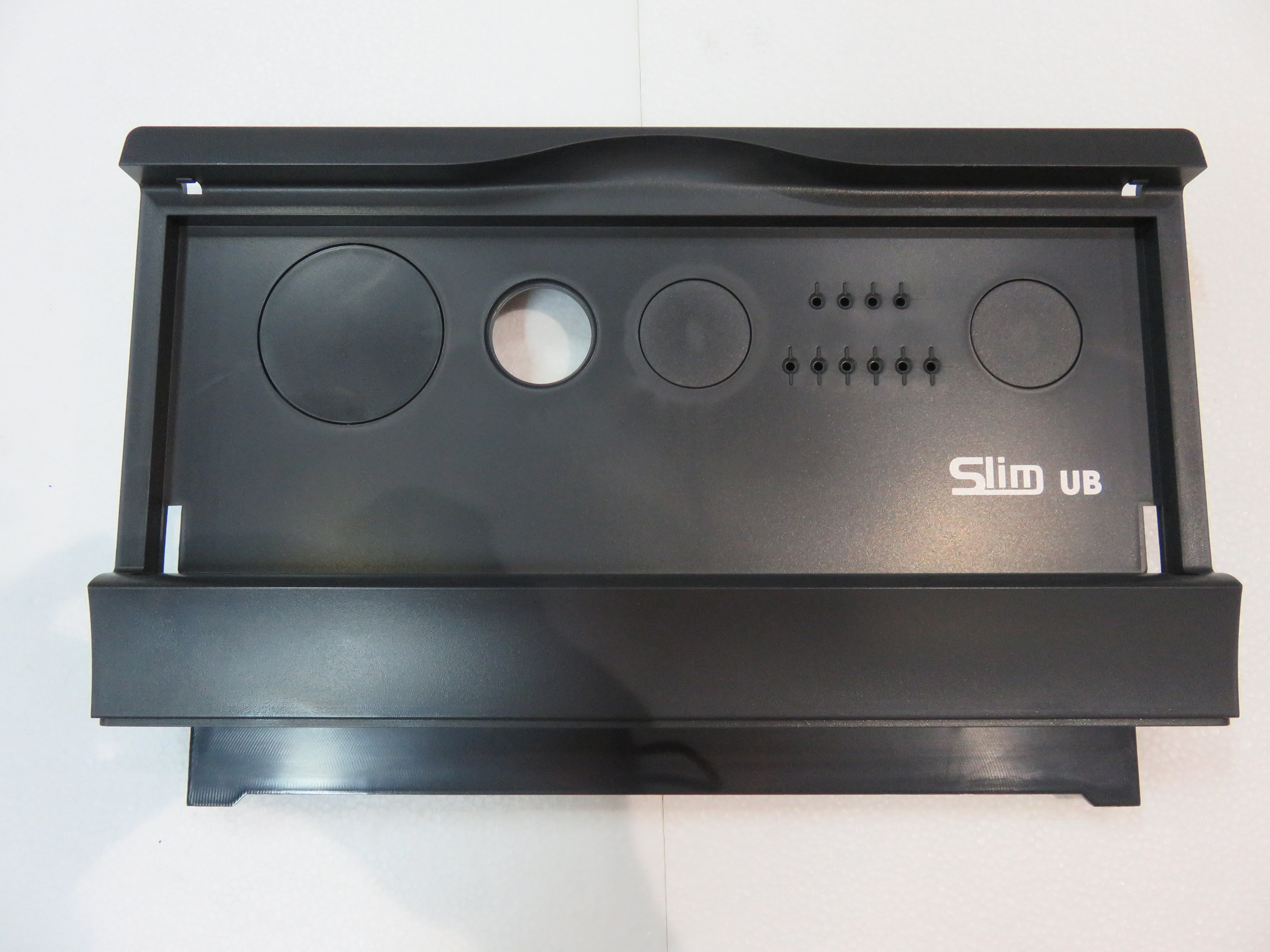

1523628450 Скачать PRINT.CONT.PAN. SLIM UB 80/120Крышка декоративная панели управления13Где купитьСкачать
6715646780 СкачатьDRAINING TAP G 1/2 (COPPER)Кран сливной G 1/225.7Где купитьСкачать
1665688410TERMIN.BOARD WITH FUSE HOLD.2AКолодка клеммная5.16Где купить-
3158434260 Скачать TEMPERATURE SENSOR - DHWДатчик температуры24.36Где купитьСкачать
2528434550 Скачать SELECTOR SWITCH (4 POSITION)переключатель режимов (4 положения)11.44Где купитьСкачать
9998611880BOILER/UB CONNECTION CABLEПроводка электрическая0Где купить-

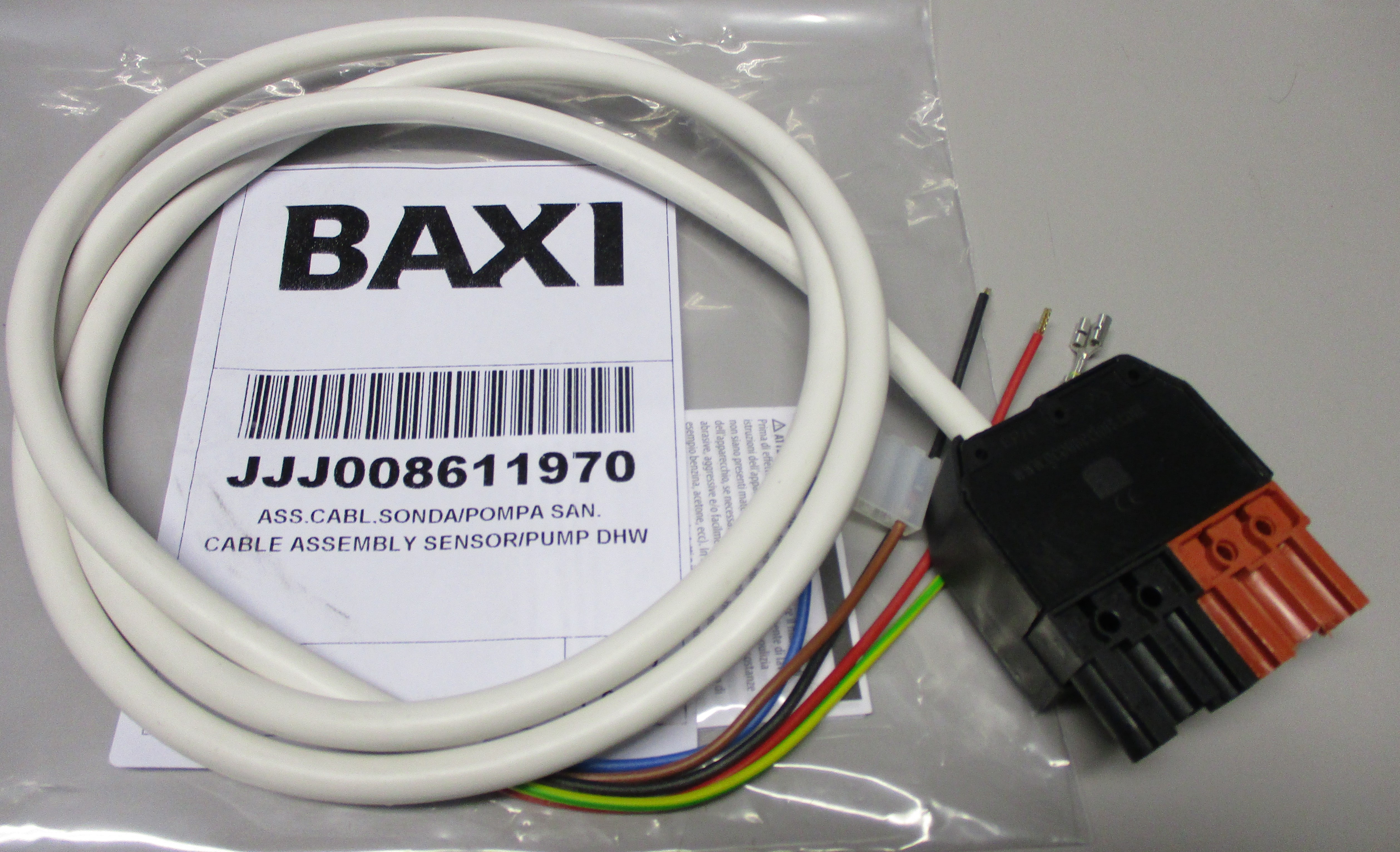

9998611970 СкачатьCABLE ASSEMBLY SENSOR/PUMP DHWПроводка электрическая с шестиполюсным разъемом для подсоединения к котлу насоса бойлера и датчика температуры30.16Где купить-
9998620250EP6M CONNECTORПроводка электрическая0Где купить-

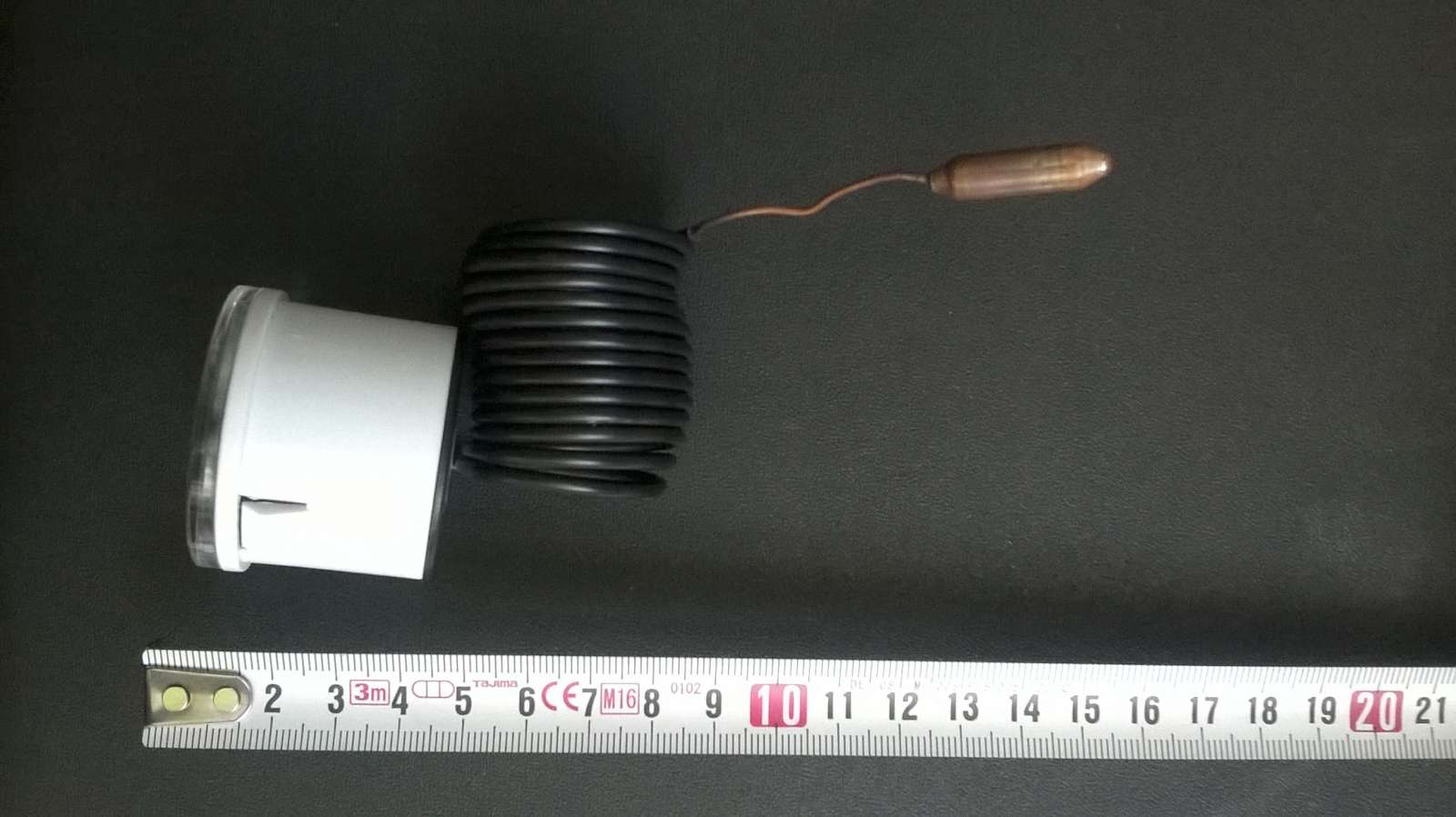

2548922420THERMOMETERТермометр0Где купить14348922420-
2548922510 СкачатьTHERMOMETERТермометр0Где купить14351728NOTE-
78711109500ISOLATED TANK ASS. 120L /TAPБак бойлера с термоизоляцией1119.21Где купитьC134YES-
Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
Аксессуары для притока воздуха и отвода продуктов сгорания по раздельным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
Гидравлические аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина

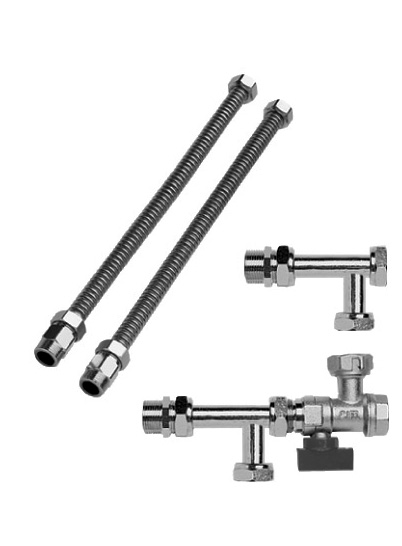

KHG71408481- СкачатьГидравл. присоединительный комплект LUNA-3 Comfort (НТ) + UB INOXГидравл. присоединительный комплект LUNA-3 Comfort + UB INOX. Комплект используется для присоединения настенных котлов серий LUNA-3 Comfort к внешним бойлерам серии UB INOX. В комплект постаки входят: - 2 гибкие подводки G3/4 900 мм, - 1 запорный кран, - 2 тройника G3/4, - прокладки.139.64HYDR.MOUNT.KIT LUNA3COMF.HT UB

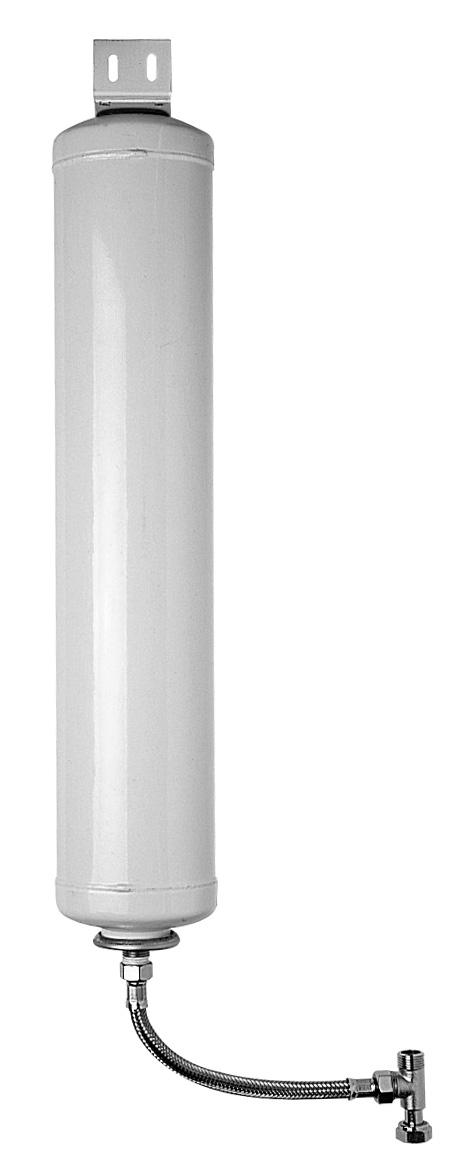

KHG71408541- СкачатьРасширительный бак (4 л) с присоединениями, UB INOXРасширительный бак (4 л) с присоединениями, UB INOX0EXP.TANK ACCESSIONS UB INOX
Аксессуары для регулирования температуры и дистанционного управления оборудованием
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
Прочие аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
