KSW714071010

U.B.SLIM UB 120 GAMMA 2000 (KSW71407101)

B60230251 - B90930231

KSW71407101

Модель снята с производства

Спецификация запчастей в XLS
Чертеж (деталировка)
Сертификат/Декларация

Открыть чертеж

-

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина
2673109260 Скачать TOP PANEL SLIM UB 120Панель верхняя44.84Где купитьСкачать
943202200TOP INSULATIONТермоизоляция0Где купить1229-
933202220SIDE INSULATIONТермоизоляция0Где купить-
2683400380 Скачать CLIP - SIDE PANELS - FEMALE - 10PCSкрепление для панелей котла (внешний элемент) (УПАКОВКА - 10 шт)4.08Где купитьСкачать
2633400390 Скачать CLIP - TOP PANEL - MALE - 10PCSкрепление для панелей котла (внешний элемент) (УПАКОВКА - 10 шт)3.6Где купитьСкачать
2623400400 Скачать CLIP - DOOR PANEL - FEMALE - 10PCSкрепление для панелей котла (внутренний элемент) (УПАКОВКА - 10 шт)9.16Где купитьСкачать
2693400410 Скачать FASTENING Mкрепление для панелей котла (внутренний элемент)0Где купитьB9023402700-
1973401040 СкачатьFLANGE GASKETУплотнение фланца40.76Где купитьСкачать

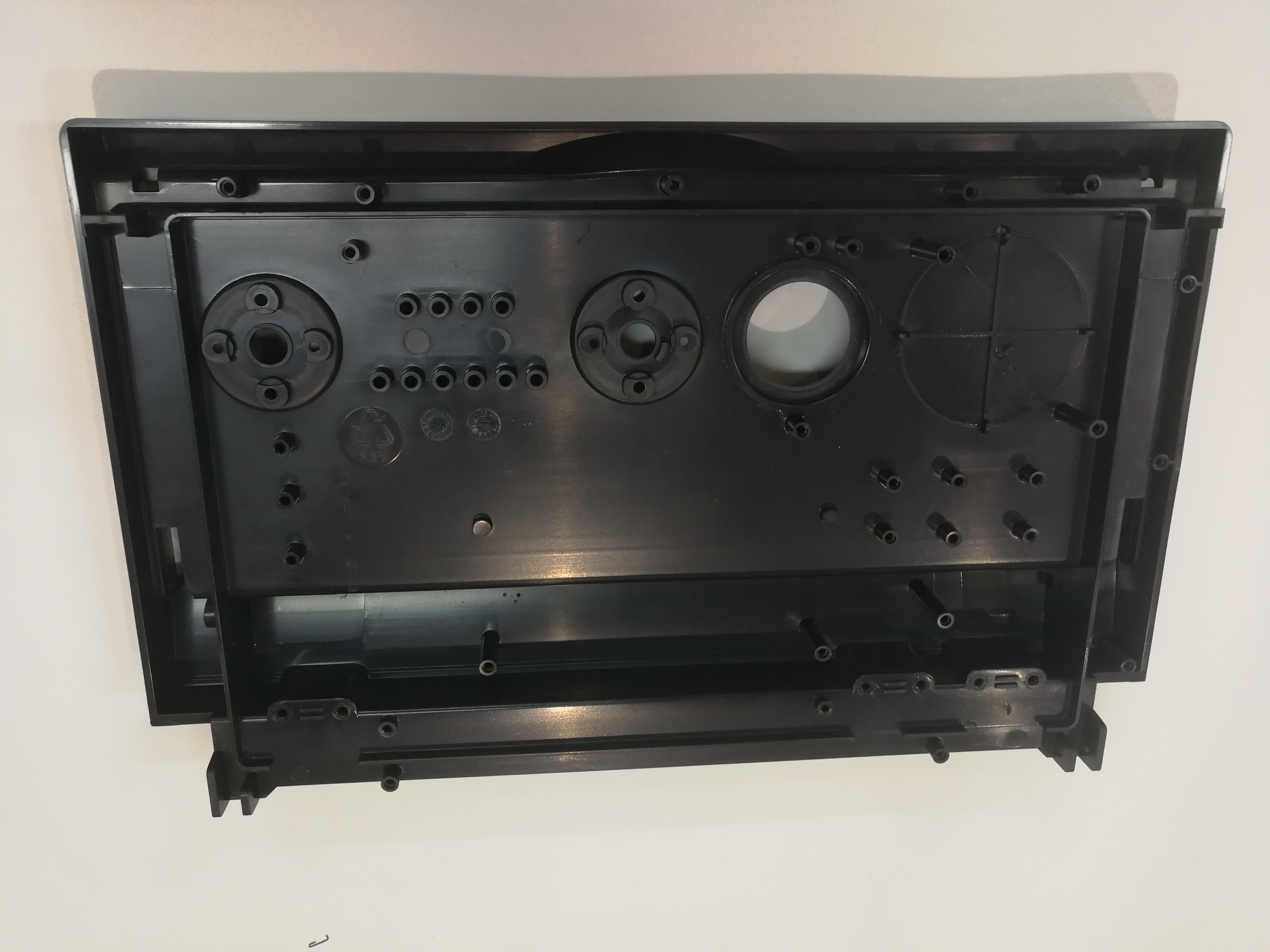

1513401610 Скачать CONTROL PANEL COVER 2000кожух электрической коробки20.27Где купитьСкачать
1573401620 Скачать CONTROL PANEL DOORкрышка панели управления26.49Где купитьСкачать
2583401640 СкачатьCONTROL PANEL EXTENSIONрасширение панели управления7.92Где купитьСкачать
2693402700 Скачать CLIP - SIDE PANELS - MALE - 10PCSкрепление для панелей котла (внутренний элемент) (УПАКОВКА - 10 шт)2.92Где купитьB903YESСкачать

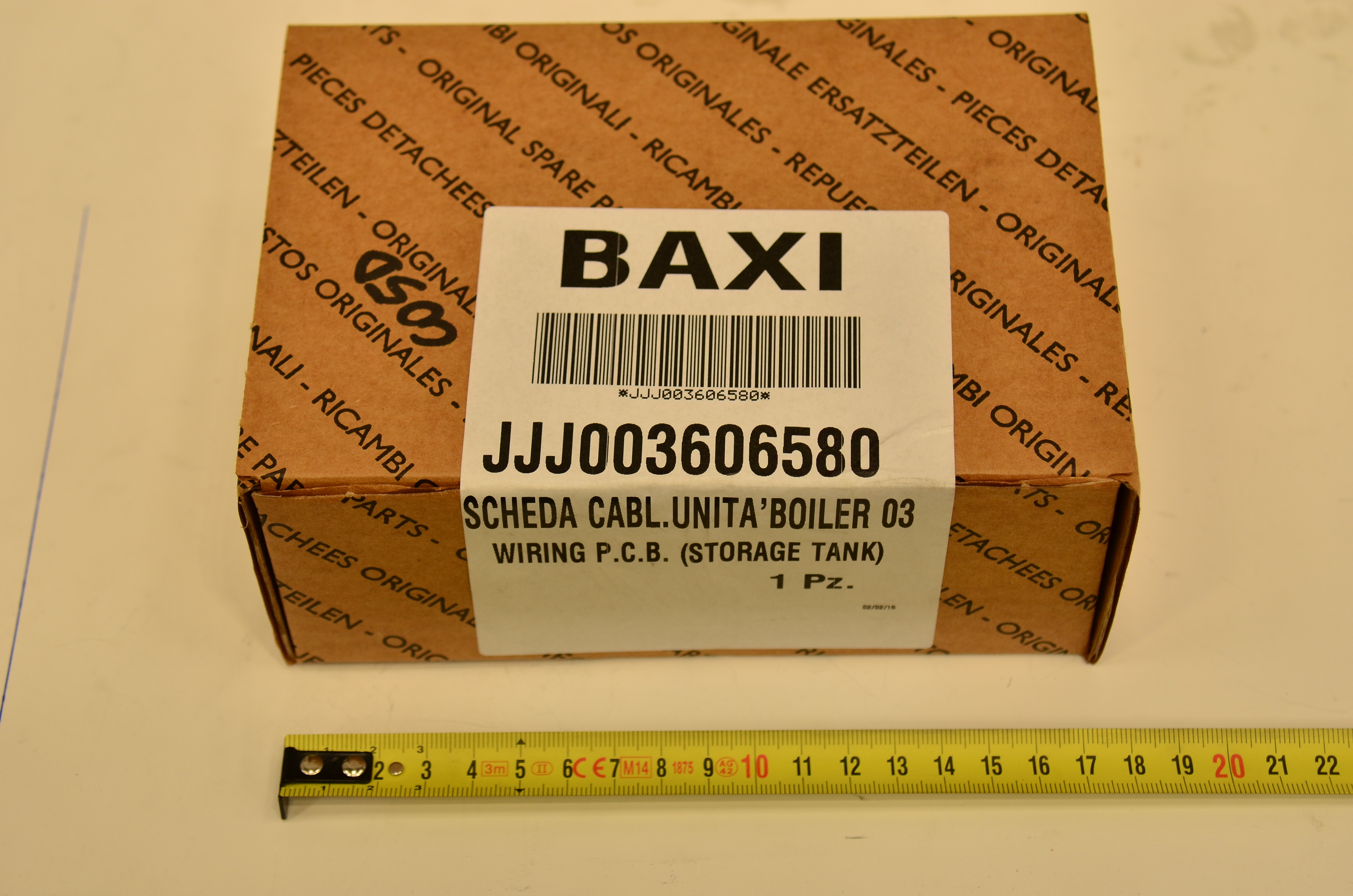

5603606580 Скачать WIRING P.C.B. (STORAGE TANK)Плата электронная55.94Где купитьСкачать
783610780STORAGE TANK ASSEMBLYБак бойлера с термоизоляцией0Где купитьC133711109500-
953610880 Скачать ANODE D. 22X400 G3/4Анод магниевый50.9Где купитьСкачать
1523618900 Скачать PRINTED CNTR.PANEL SLIM UB 80Крышка декоративная панели управления10.66Где купитьСкачать
43618970 Скачать DOOR SLIM UB 120Панель передняя107.56Где купитьСкачать
33618980 Скачать RIGHT PANEL SLIM UB 120Панель правая72.33Где купитьСкачать
23618990 СкачатьLEFT PANEL SLIM UB 120Панель левая104.18Где купитьСкачать
1745408150 Скачать CONTROL KNOBРучка LUNA 20004.29Где купитьСкачать
6715646780 СкачатьDRAINING TAP G 1/2 (COPPER)Кран сливной G 1/224.51Где купитьСкачать
1668421590 Скачать TERMINAL BLOCKблок клеммной коробки9Где купитьСкачать
2528434550 Скачать SELECTOR SWITCH (4 POSITION)переключатель режимов (4 положения)8.48Где купитьСкачать

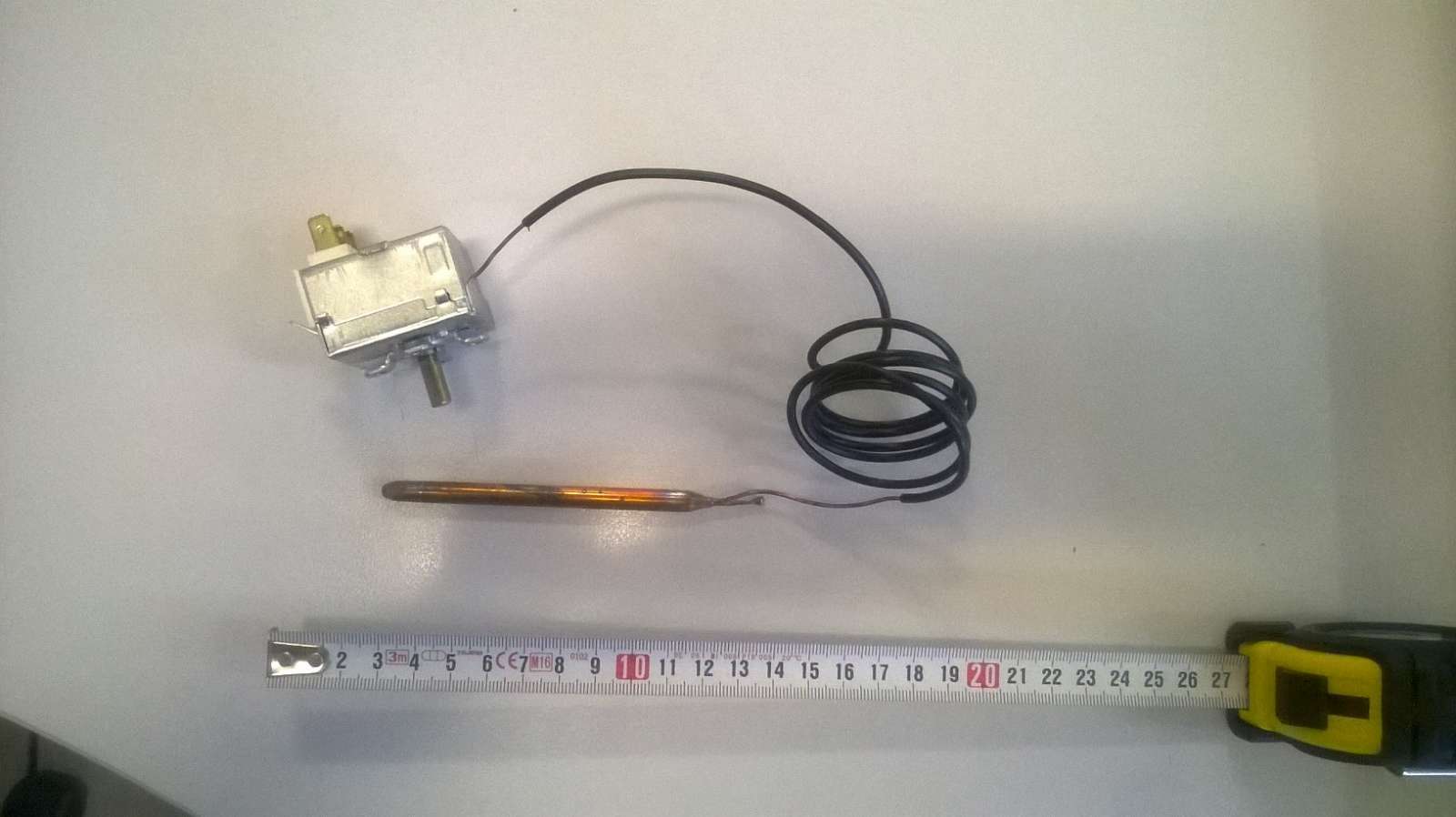

5648630410 СкачатьREGUL. THERMOSTAT 3C 11-60½CТермостат регулировочный32.77Где купитьСкачать
2548922410THERMOMETER TG 0-120°Термометр0Где купить12188922500-

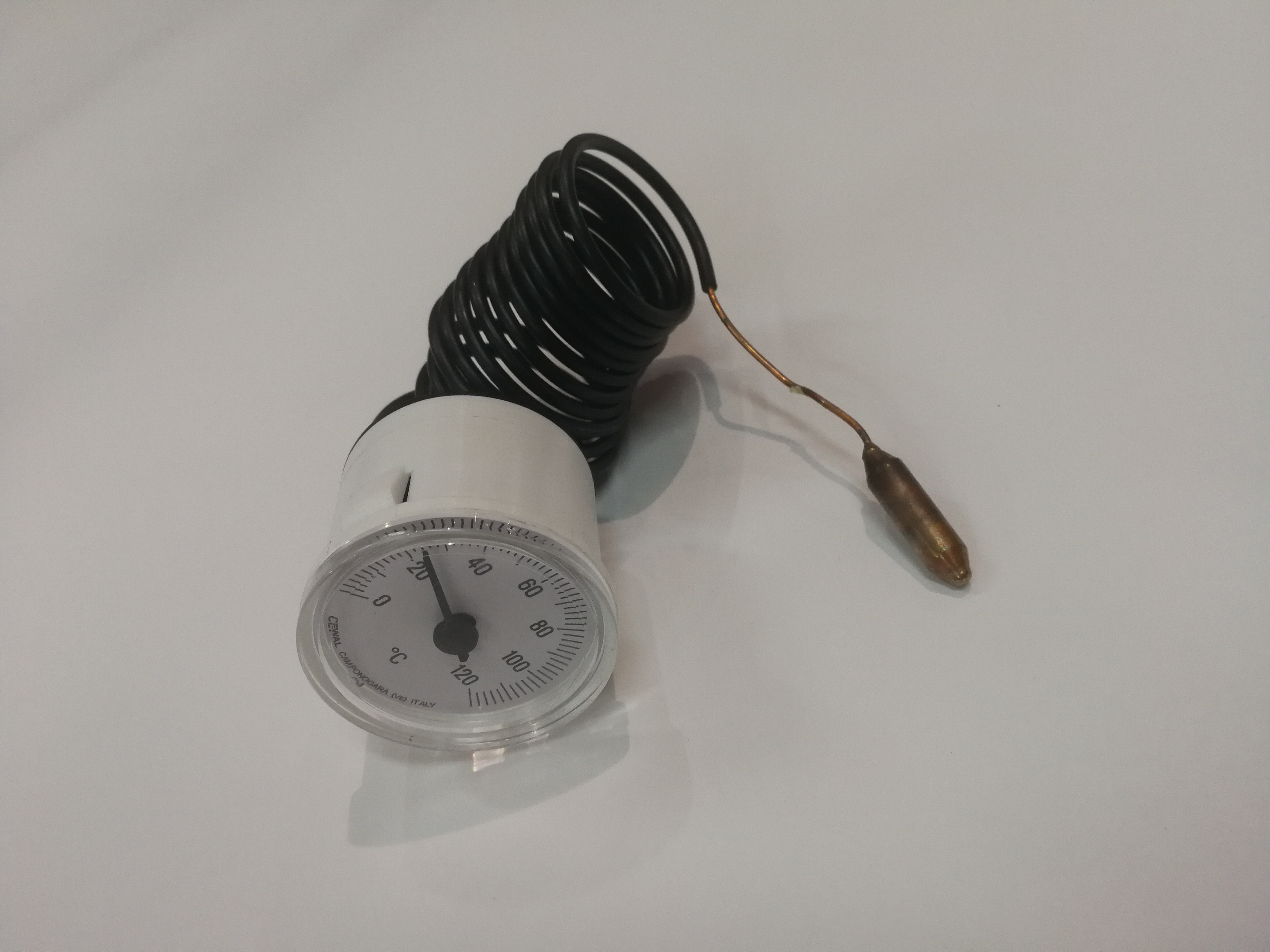

2548922500 Скачать THERMOMETER 0½-120½Термометр22.11Где купить1219YES-
1689950580 Скачать FUSEПредохранитель плавкий (2 А- 250 В)1.87Где купитьСкачать
78711109500ISOLATED TANK ASS. 120L /TAPБак бойлера с термоизоляцией1119.21Где купитьC134YES-
Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
Аксессуары для притока воздуха и отвода продуктов сгорания по раздельным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
Гидравлические аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KHG71408481- СкачатьГидравл. присоединительный комплект LUNA-3 Comfort (НТ) + UB INOXГидравл. присоединительный комплект LUNA-3 Comfort + UB INOX. Комплект используется для присоединения настенных котлов серий LUNA-3 Comfort к внешним бойлерам серии UB INOX. В комплект постаки входят: - 2 гибкие подводки G3/4 900 мм, - 1 запорный кран, - 2 тройника G3/4, - прокладки.136.92HYDR.MOUNT.KIT LUNA3COMF.HT UB
KHG71408541- СкачатьРасширительный бак (4 л) с присоединениями, UB INOXРасширительный бак (4 л) с присоединениями, UB INOX206.33EXP.TANK ACCESSIONS UB INOX
Аксессуары для регулирования температуры и дистанционного управления оборудованием
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
Прочие аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
