Поиск информации об изделии
7686663
POWER HT 1.320 (7702604)
18061808 - 18083303
7702604
Модель снята с производства
Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет
Документы для сдачи котлов Power Brotje.zip
POWER HT-A 1.180-1.320 Руководство по установке.pdf
Инструкция на замену платы для котлов Power HT от Broetje.pdf
Декларация о соответствии котлы конденсационные Power HT-A (130-320 кВт).pdf
Дополнительный сертификат .pdf
Инструкция по замене электонной платы.pdf
POWER HT1.320 RU Котел газовый напольный, 321,3 кВт, конденсационный, с силуминовым теплообменником, с открытой камерой сгорания
BAXI
344
378
1455
692
1357
1530
840
1540
Конденсационный
Встроенная
Напольный
Одноконтурный
Открытая камера сгорания
Принудительная
Да
Сплав на основе алюминия
Электророзжиг основной горелки
По току ионизации
294
321.3
45.9
51.4
300
48
37.7
23.3
98
107.1
200
40
5
410
230
21933
| Позиция на чертеже | Артикул | Фото | Английское наименование | Русское наименование | Рекомендованная розничная цена, у.е. | Наличие на складах | Коды возможной замены | Начиная с серийного номера | До серийного номера | Взаимозаменяемость | Код новой детали | Дополн. инфо | Корзина |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 7633400 | Casing front panel SGB 125-300 | Панель передняя | 133.02 | - | ||||||||
| 1 | 7668865 | Front cover SGB 125 TO 300 | Панель передняя | 132.39 | - | ||||||||
| 2 | 578899 |  Скачать | QUICK LOCK 60 mm | механизм быстрого открытия | 0 | - | |||||||
| 3 | 694889 |  Скачать | Intermediate panel SGB 125-300 | панель промежуточная | 75.71 | - | |||||||

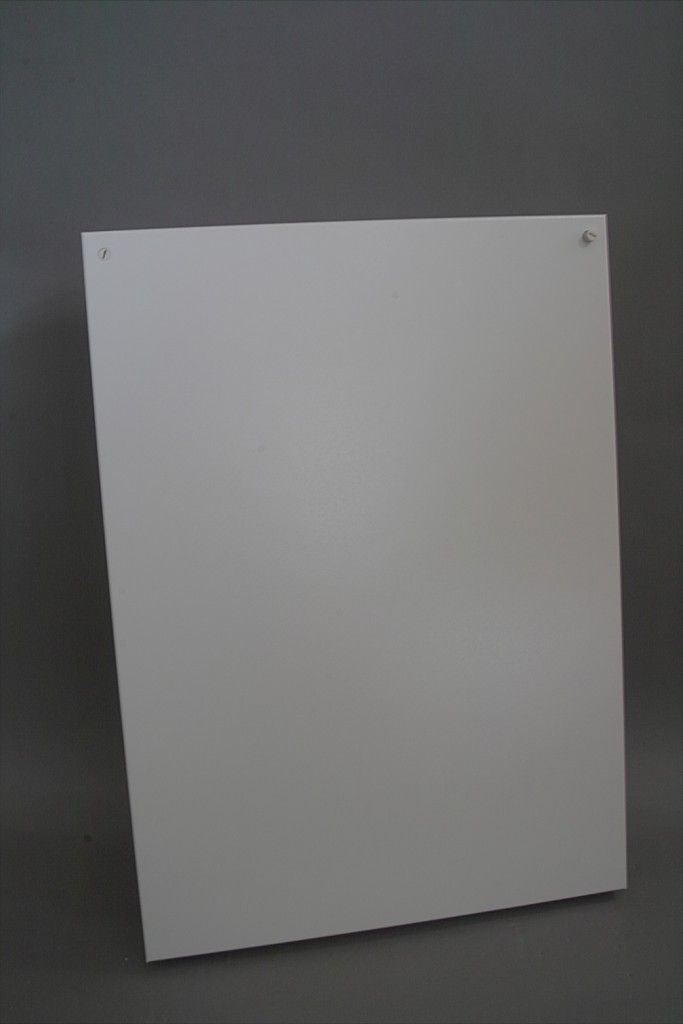

| 4 | 7633402 |  Скачать | Casing side panel, right SGB 2 | панель боковая правая | 136.98 | - | |||||||
| 5 | 7633405 | Casing side panel, rear right | панель правая задняя боковая | 111.89 | - | ||||||||
| 6 | 7633407 | Casing side panel, left SGB 21 | панель боковая левая | 136.98 | - | ||||||||
| 7 | 7637953 | Casing side panel, rear left S | панель левая задняя боковая | 113.72 | - | ||||||||
| 8 | 7637954 | Casing back panel, top SGB 125 | панель задняя верхняя | 97.87 | - | ||||||||
| 9 | 7637956 | Casing back panel, bottom SGB | панель задняя нижняя | 113.34 | - | ||||||||
| 10 | 7637958 |  Скачать | Casing cover, front SGB 170-30 | Панель передняя | 86.88 | - | |||||||
| 10 | 7668867 | Top cover front SGB 170 to 300 | Крышка верхняя | 90.1 | - | ||||||||
| 11 | 7658453 | Casing cover, centre SGB 300 | крышка корпуса центральная | 70.42 | - | ||||||||
| 11 | 7668869 | Top cover mid SGB 300H | крышка верхняя средняя | 113.98 | - | ||||||||
| 12 | 7637962 | Casing cover, rear SGB 215-300 | крышка корпуса дальняя | 96.68 | - | ||||||||
| 12 | 7668871 | Top cover rear SGB 215 300 | крышка верхняя дальняя | 101.89 | - | ||||||||
| 13 | 7637963 |  Скачать | Plastic side section, 50 mm, l | пластиковая боковая часть | 16.93 | - | |||||||
| 13 | 7668872 | Plastic side sect.50mm seriesH | пластиковая боковая часть | 16.93 | - | ||||||||
| 14 | 7637964 |  Скачать | Plastic spacer, 75 mm, left/ri | Крышка панели управления | 18.12 | Где купить | - | ||||||
| 15 | 692434 | Carrier plate, right SGB 300 | Пластина правая несущая | 101.93 | - | ||||||||
| 16 | 694728 | Carrier plate, left SGB 300 | Пластина левая несущая | 101.93 | - | ||||||||
| 17 | 694735 | Transverse bracket, right SGB | кронштейн правый | 50.09 | - | ||||||||
| 18 | 694742 | Transverse bracket, left SGB 1 | кронштейн левый | 69.27 | - | ||||||||
| 19 | 694766 | Carrier plate SGB 125-300 | пластина несущая | 50.78 | - | ||||||||
| 20 | 694896 |  Скачать | Flue gas outlet cover SGB 215- | крышка выхода дымовых газов | 66.77 | - | |||||||

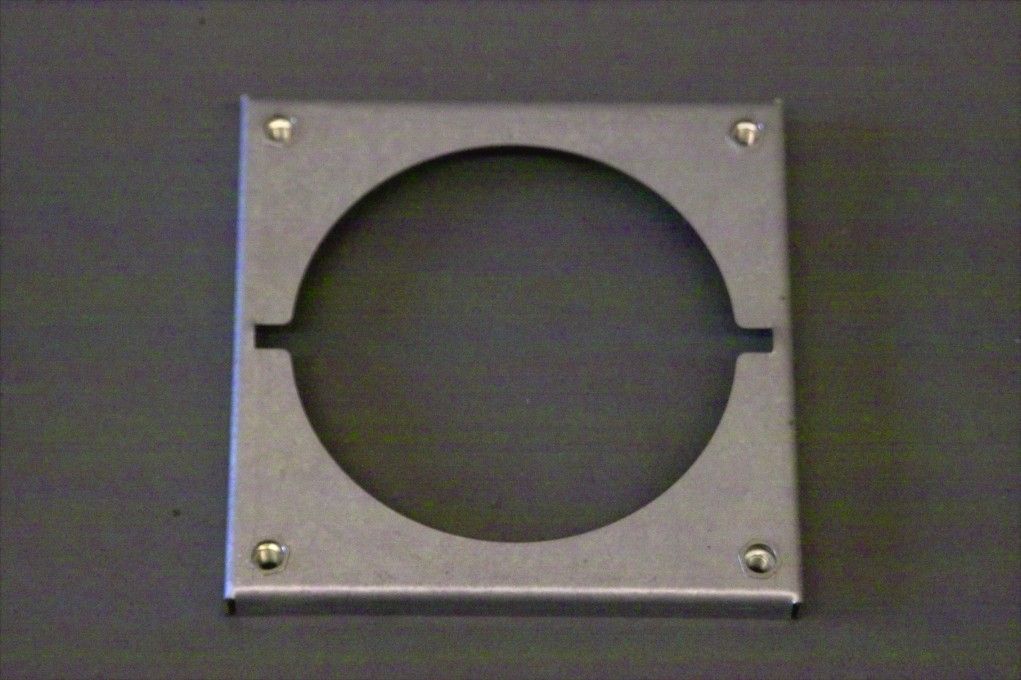

| 21 | 694902 |  Скачать | Supply air spigot cover SGB 12 | крышка для притока воздуха | 64.66 | - | |||||||
| 22 | 695039 | Flue gas outlet cover, top, SG | крышка верхняя выхода дымовых газов | 66.35 | - | ||||||||

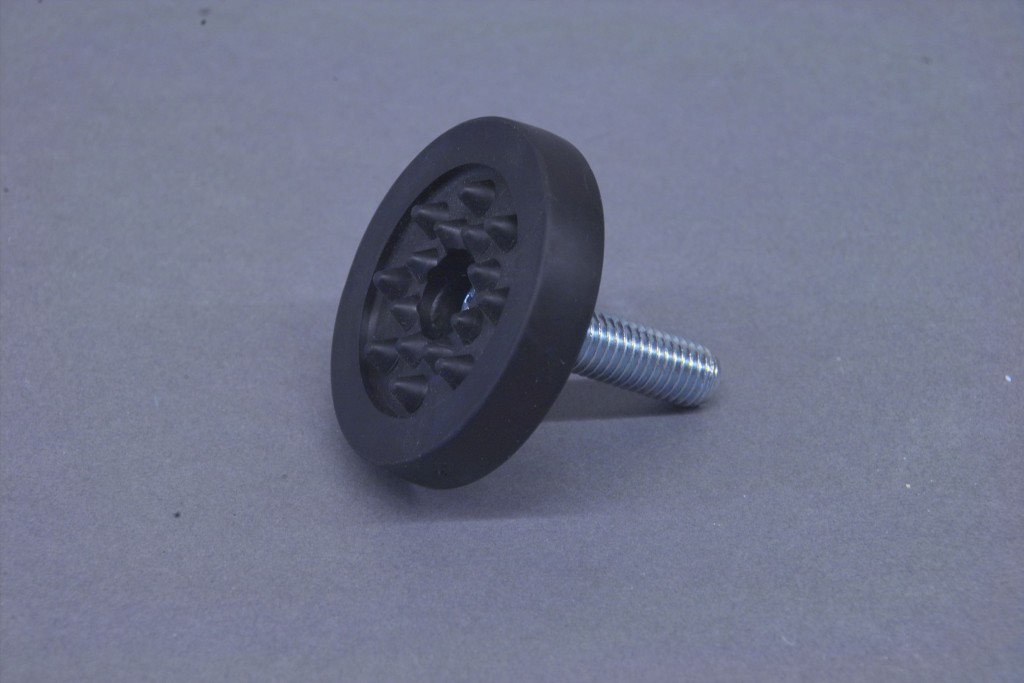

| 23 | 65795 |  Скачать | Levelling foot | ножка для выравнивания уровня | 0 | - | |||||||
| 30 | 695084 | HEAT EXCHANGER SGB 1.320E | теплообменник | 11400.8 | - | ||||||||

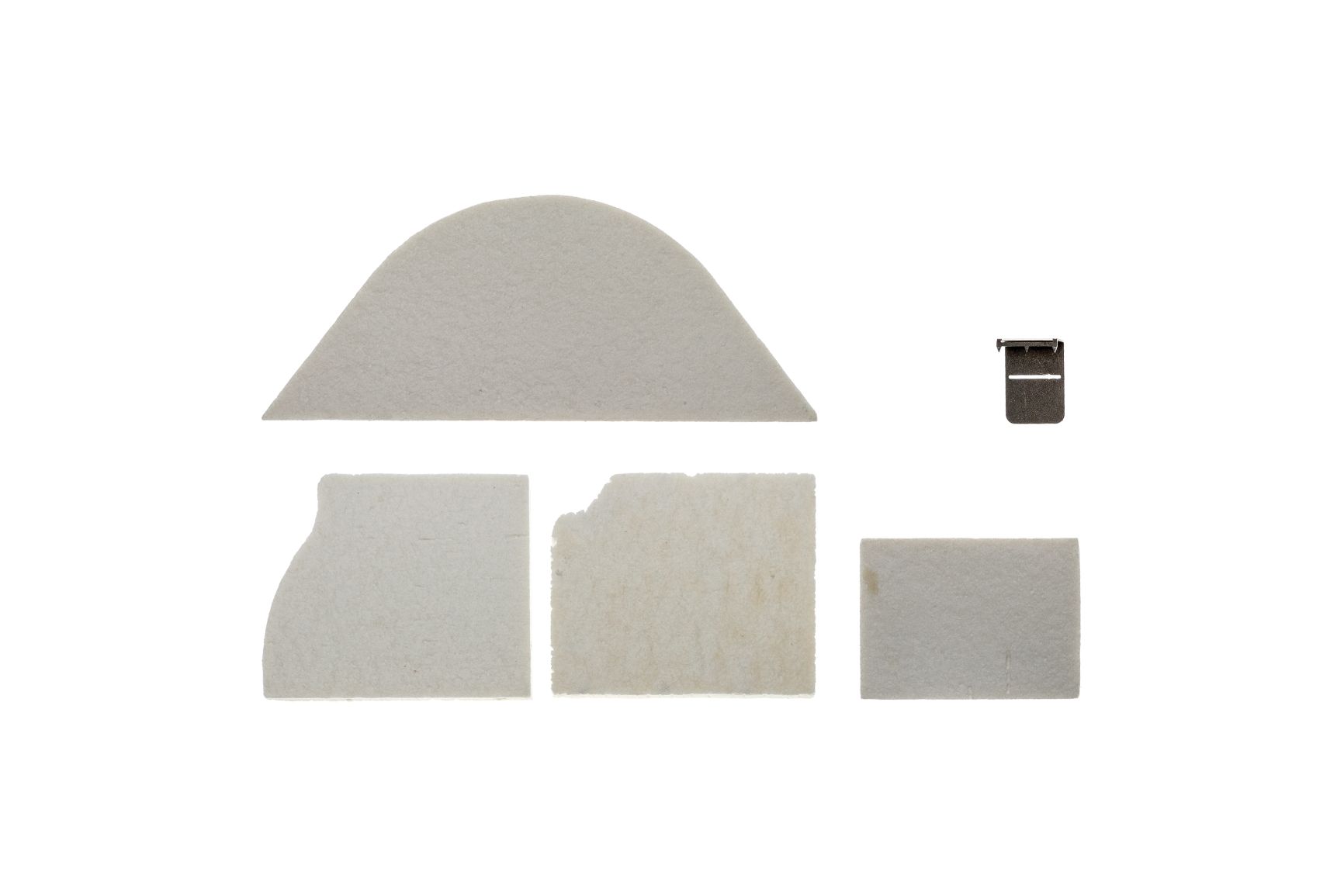

| 31 | 695282 |  Скачать | Combustion chamber insulation | термоизоляция камеры сгорания | 81.1 | - | |||||||
| 32 | 936712 |  Скачать | GASKET CONDENSING WATER TRAY | уплотнение крышки для чистки (коллектор выхода дымовых газов) | 18.25 | - | |||||||

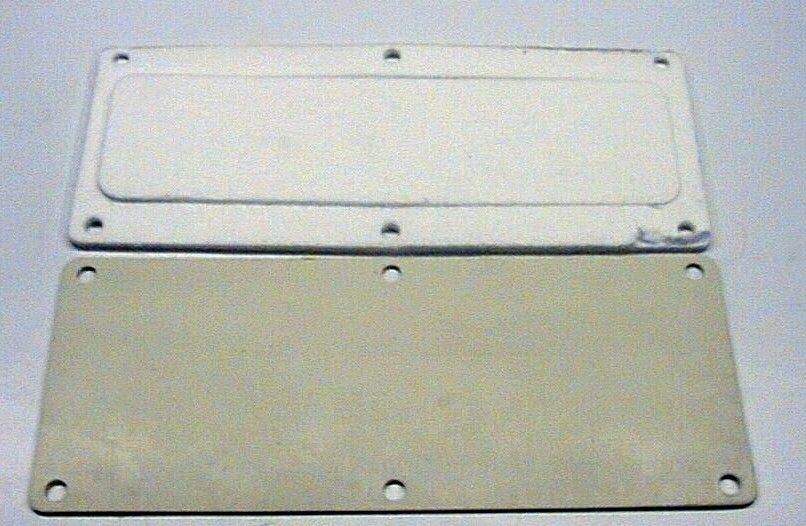

| 33 | 936309 |  Скачать | Cleaning cover | крышка для чистки | 28.08 | - | |||||||
| 34 | 695312 | HE insulation, rear short | термоизоляция (короткая) задняя | 50.69 | - | ||||||||
| 35 | 695329 |  Скачать | HE insulation, rear | термоизоляция задняя | 56.02 | - | |||||||
| 36 | 695336 |  Скачать | HE insulation, front | термоизоляция передняя | 58.58 | - | |||||||
| 37 | 695350 | HE insulation plate, rear, SGB | термоизоляционная пластина задняя | 78.01 | - | ||||||||
| 38 | 695374 | HE insulation plate, front, SG | термоизоляционная пластина передняя | 85.18 | - | ||||||||

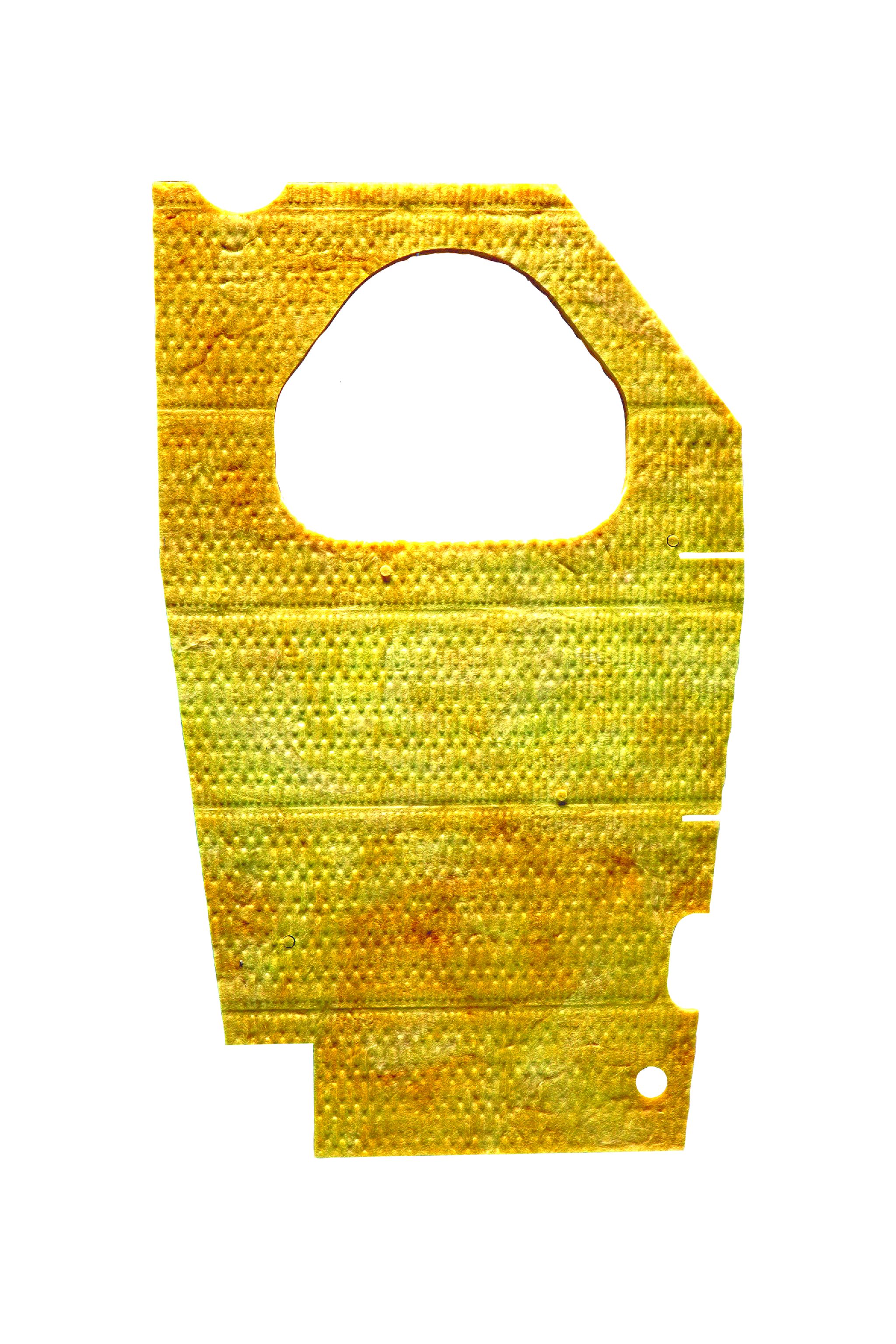

| 39 | 695473 | HE insulation mat, left, SGB 3 | термоизоляция левая | 83.74 | - | ||||||||
| 39 | 695527 | HE insulation mat, right SGB 3 | термоизоляция правая | 75.64 | - | ||||||||
| 40 | 695572 | Clamping bracket, 742 mm, SGB | Кронштейн 742 мм | 39.28 | 7658467 7695572 7665392 7684090 | - | |||||||
| 41 | 695619 | Clamping plate insulation SGB | Изоляция зажимной пластины | 40.17 | - | ||||||||
| 42 | 695145 | Flow collector SGB 300 | коллектор | 585.05 | - | ||||||||

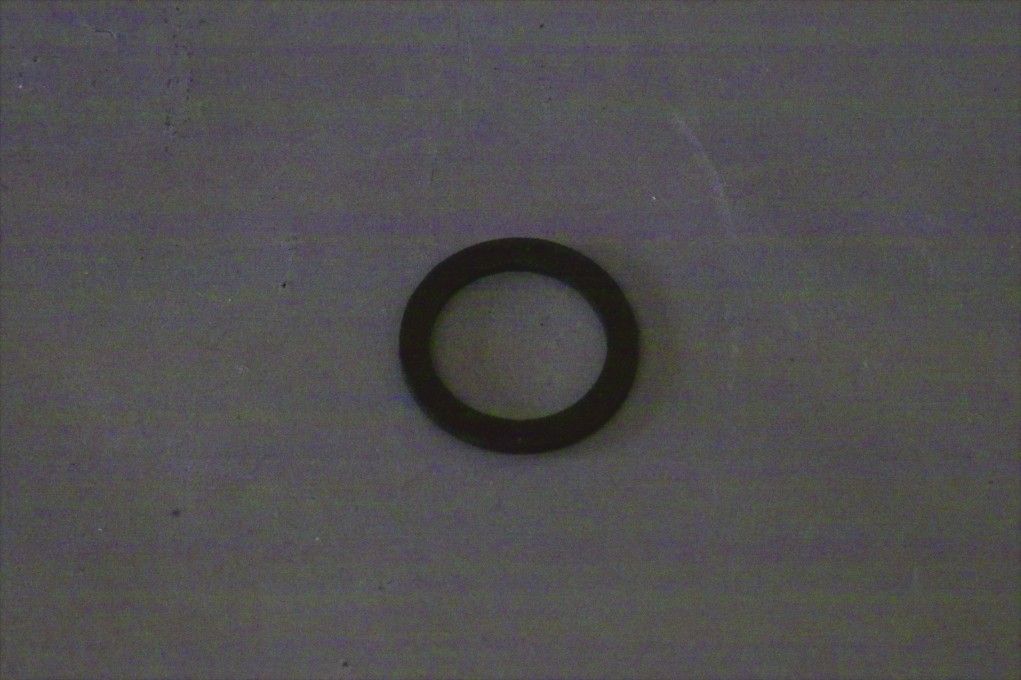

| 43 | 696005 |  Скачать | GASKET 54X40X3 EPDM | уплотнение 54 x 40 x 3 | 4.73 | Где купить | - | ||||||
| 44 | 695091 |  Скачать | TEFLON GASKET 62X54X0,15 | уплотнение тефлоновое 62 x 54 x 0.15 | 4.65 | Где купить | - | ||||||
| 45 | 695657 | Flow insulation SGB 300 | Изоляция | 43.31 | - | ||||||||
| 46 | 695695 | Retaining plate insulation SGB | Кронштейн термоизоляции | 49.12 | - | ||||||||
| 47 | 695190 | Return collector SGB 300 | коллектор обратной подачи | 592.47 | - | ||||||||
| 48 | 695244 | Flue gas collector SGB 300 | коллектор продуктов сгорания | 651.55 | - | ||||||||
| 49 | 695251 |  Скачать | GASKET DN200 | уплотнение дымового патрубка DN 200 | 17.47 | Где купить | - | ||||||
| 50 | 695268 |  Скачать | AIR COLLECTOR SGB | соединение газового патрубка | 98.23 | - | |||||||
| 51 | 993432 |  Скачать | GASKET DN 200MM | Уплотнение кольцевое DN 200 mm | 25.8 | Где купить | - | ||||||

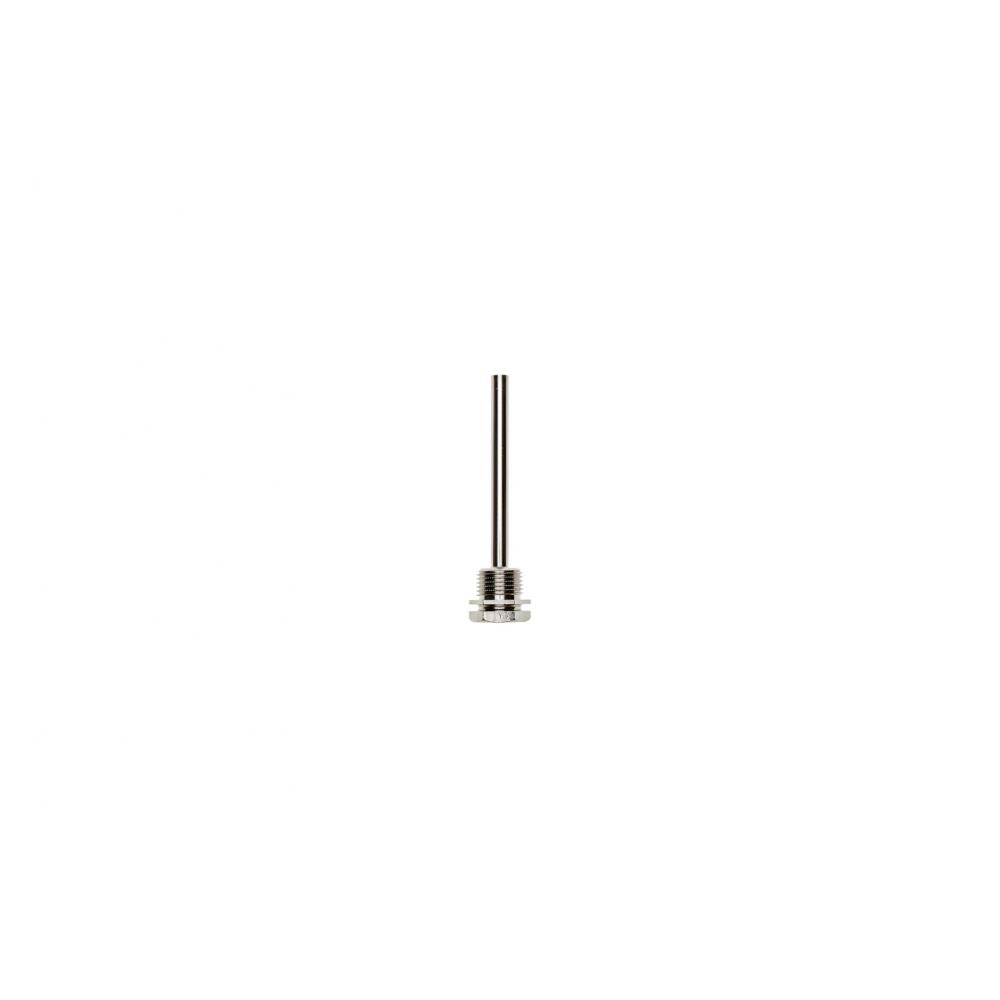

| 52 | 577373 |  Скачать | SHEATH | Гильза L 100mm x 1/2 | 21.27 | Где купить | - | ||||||
| 53 | 695381 |  Скачать | Bracket for flue pipe SGB 125- | кронштейн для дымохода | 17.17 | Где купить | - | ||||||

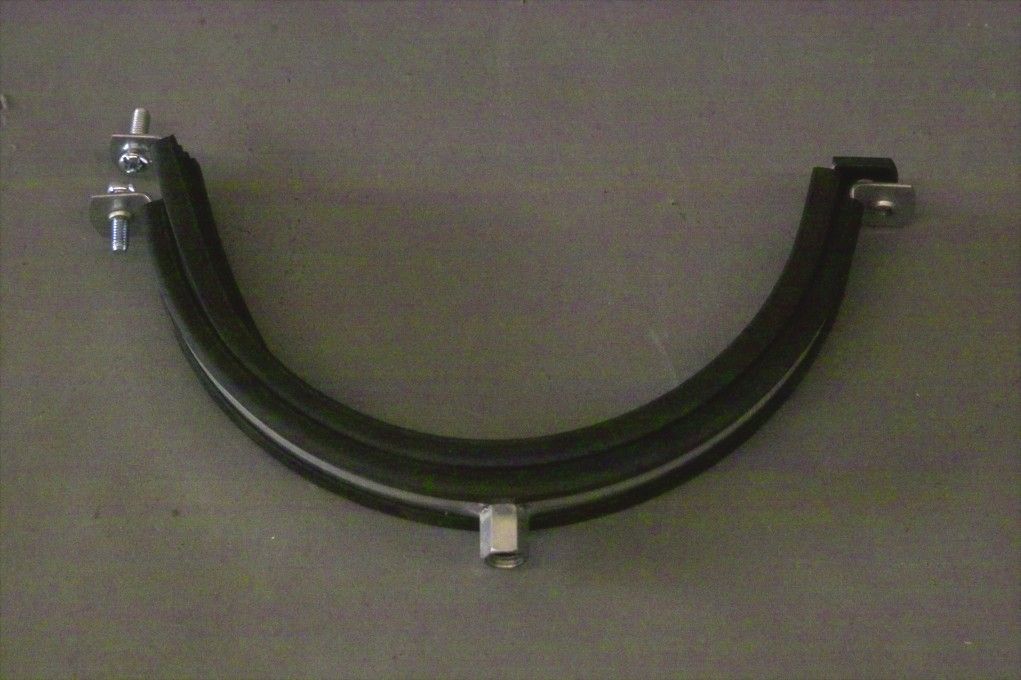

| 54 | 695404 |  Скачать | Clamp for flue pipe bracket, D | хомут трубный DN 200mm | 26.08 | - | |||||||

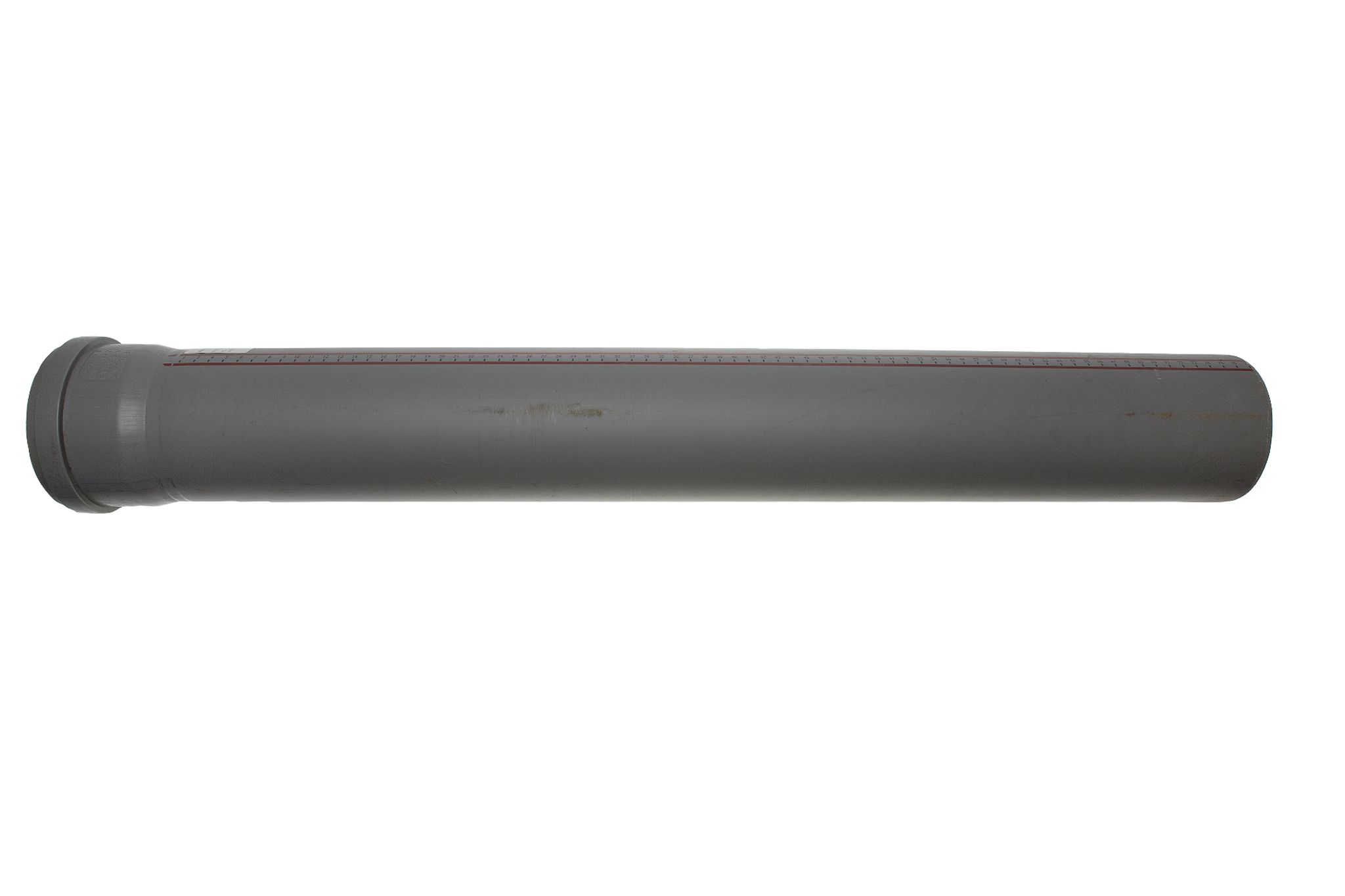

| 55 | 695428 |  Скачать | Flue pipe, DN 200 mm, SGB 215- | труба дымовая DN 200 mm | 206.97 | Где купить | - | ||||||
| 56 | 695701 |  Скачать | CONDENSATE TRAP | сифон | 82.84 | - | |||||||

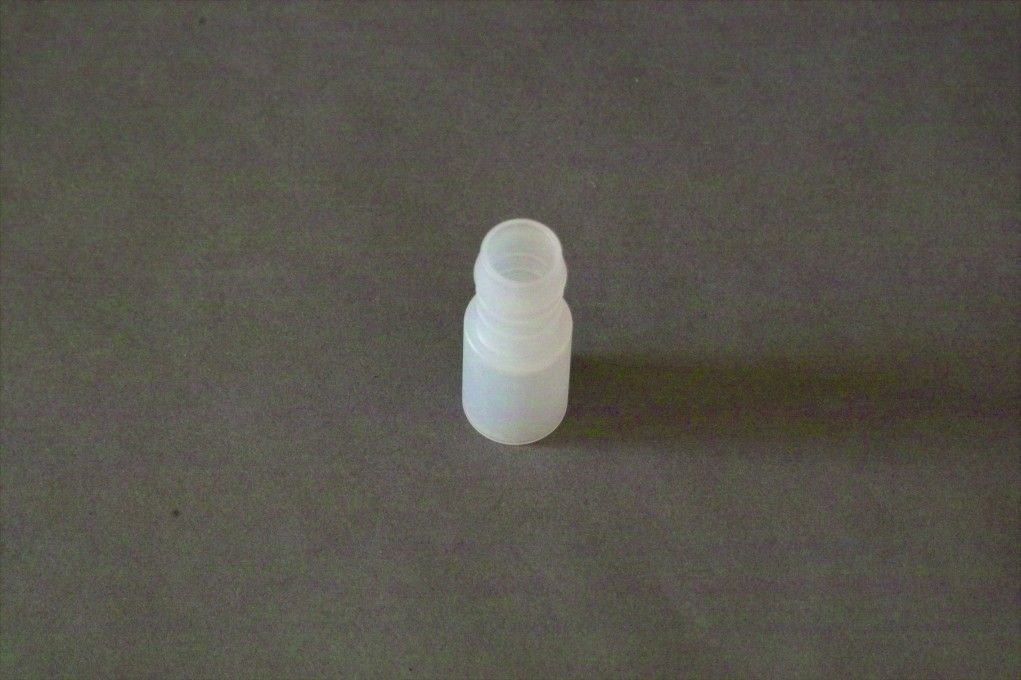

| 57 | 695718 |  Скачать | Adapter, 3/4, for siphon | адаптер 3/4 для сифона | 0 | - | |||||||

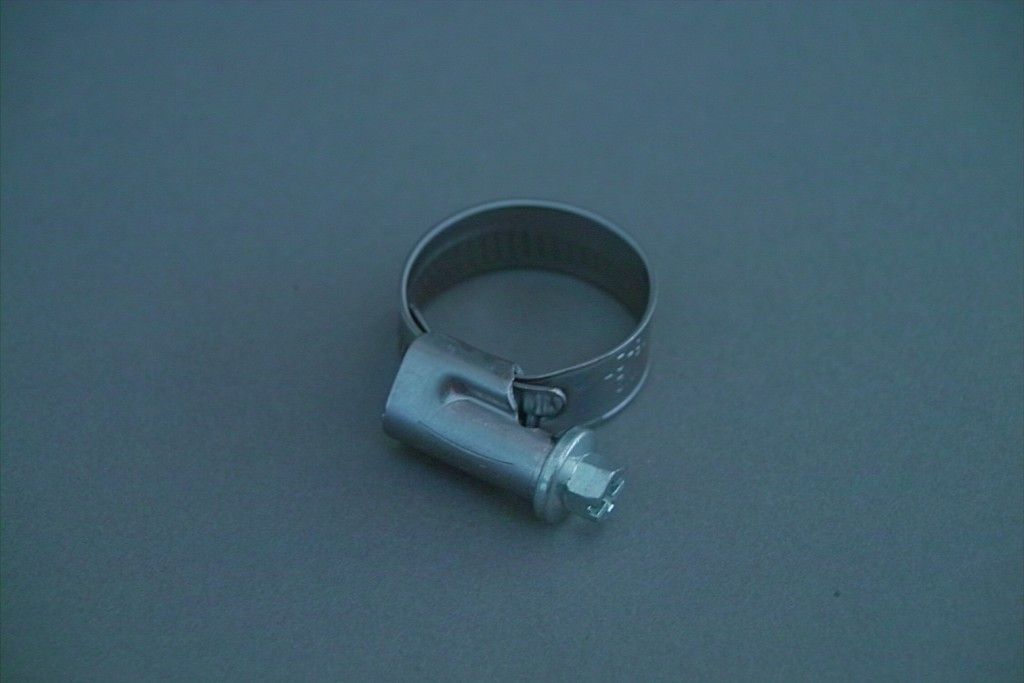

| 58 | 992510 |  Скачать | Hose clamp 16/25 for siphon | зажим для сифона | 0 | - | |||||||

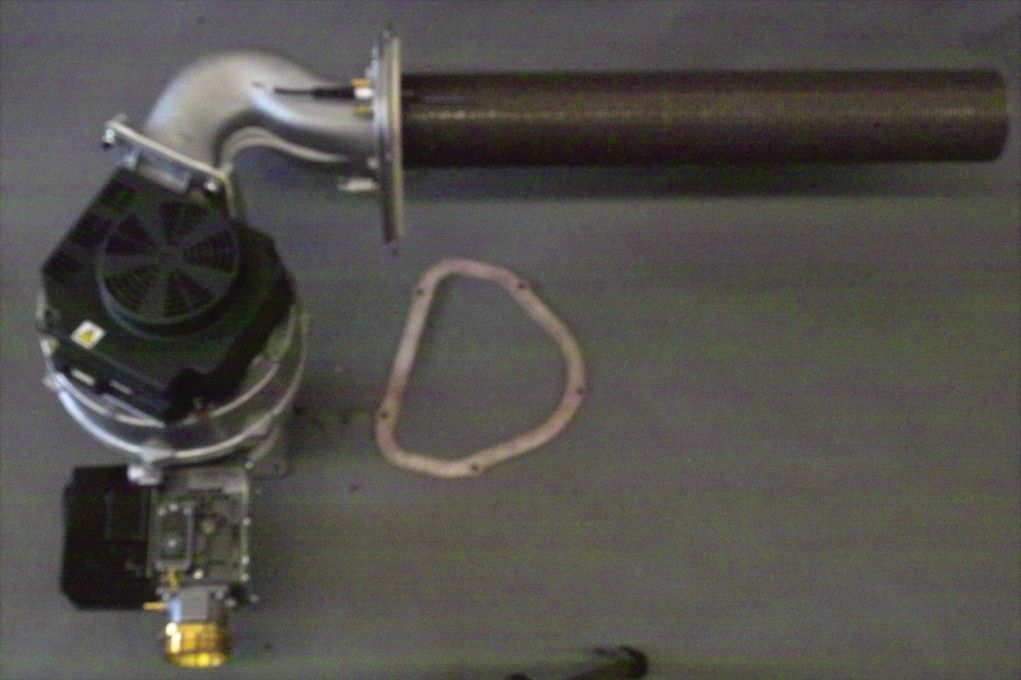

| 60 | 695763 |  Скачать | Burner, cpl. SGB 300 E (set to | горелка в сборе | 3659.41 | - | |||||||

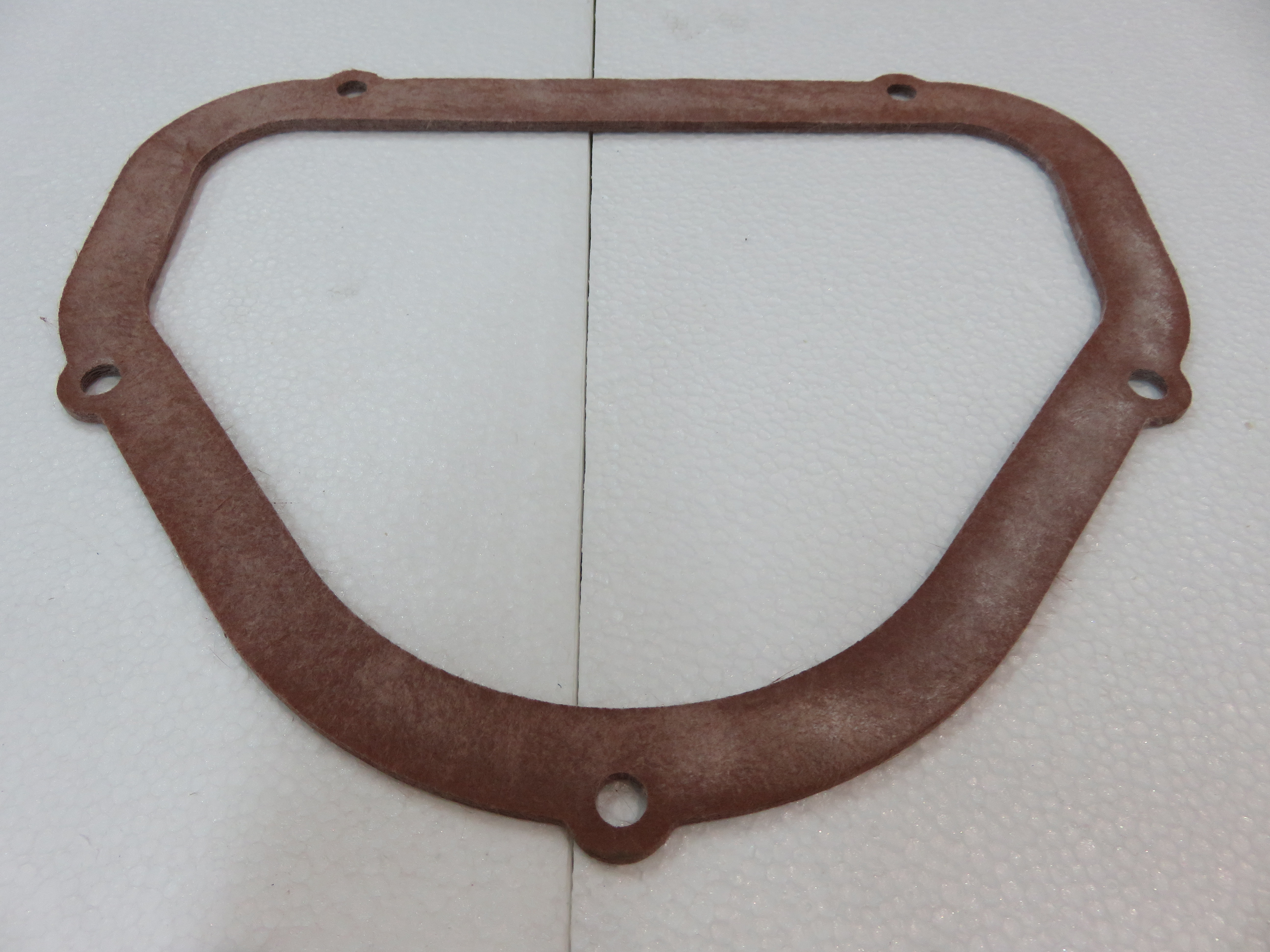

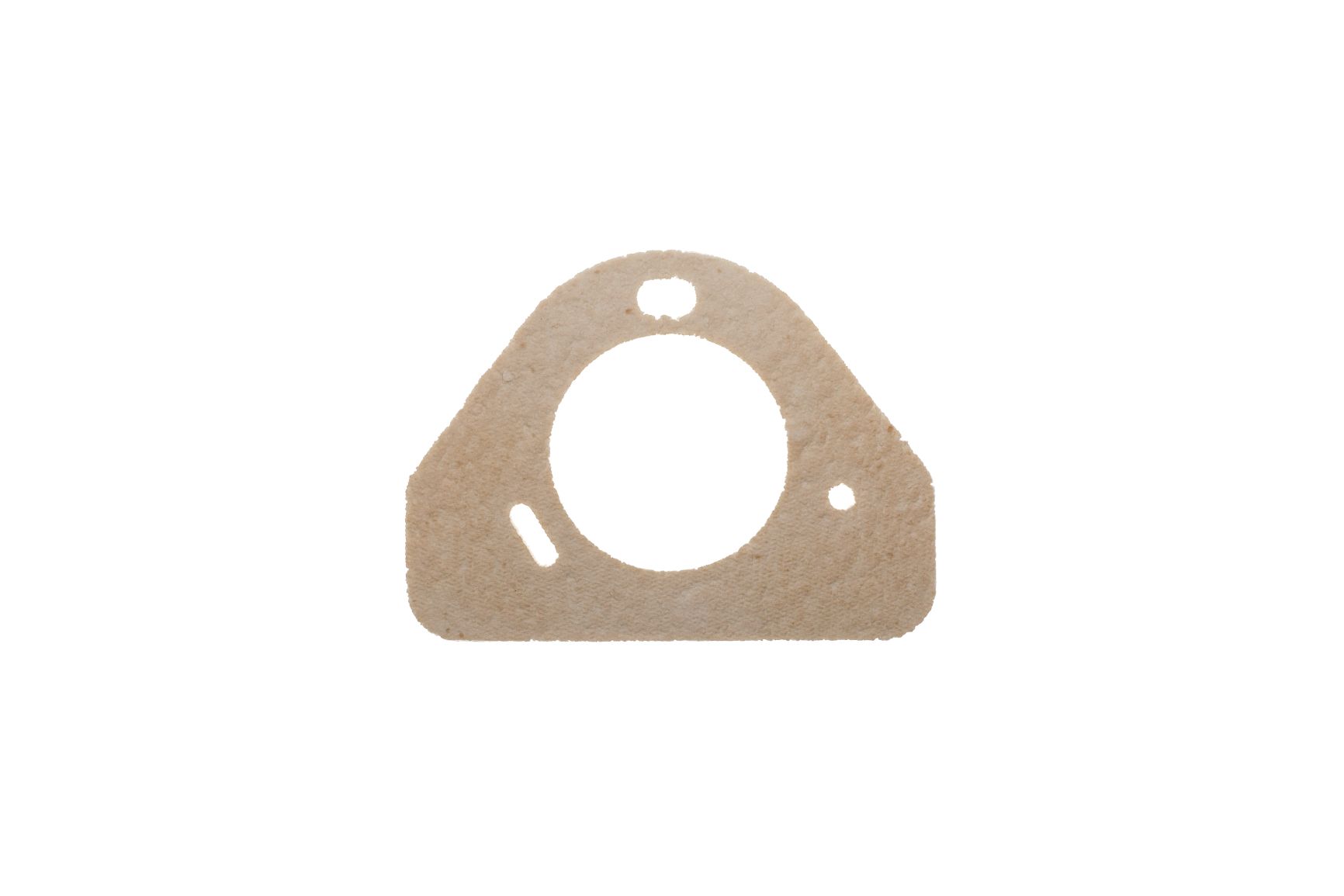

| 61 | 692236 |  Скачать | GASKET BURNER SGB | Уплотнение фланца горелки | 57.68 | - | |||||||
| 62 | 695787 |  Скачать | Burner cover insulation SGB 21 | Термоизоляция фланца горелки | 54.33 | - | |||||||
| 63 | 692212 |  Скачать | BURNER SNORKEL SGB 300 | Трубка горелки с уплотнительным кольцом | 637.8 | Где купить | - | ||||||
| 64 | 692229 |  Скачать | GASKET BURNER SGB | Уплотнение трубки горелки | 17 | Где купить | - | ||||||

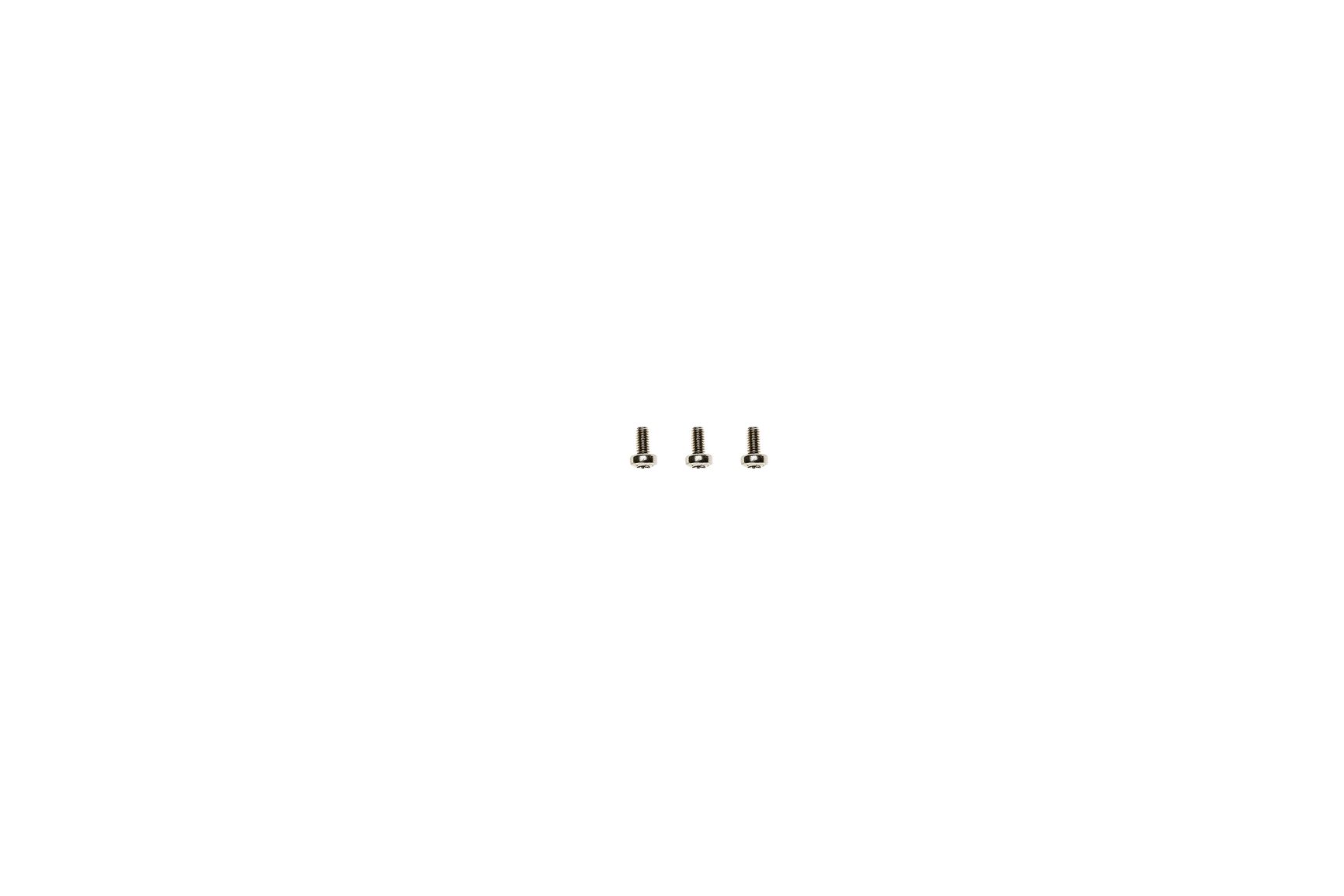

| 65 | 695831 |  Скачать | Screw set for burner tube SGB | винт горелочной трубы | 0 | - | |||||||
| 66 | 936736 |  Скачать | Viewing glass seal | Уплотнение смотрового окошка | 0 | - | |||||||

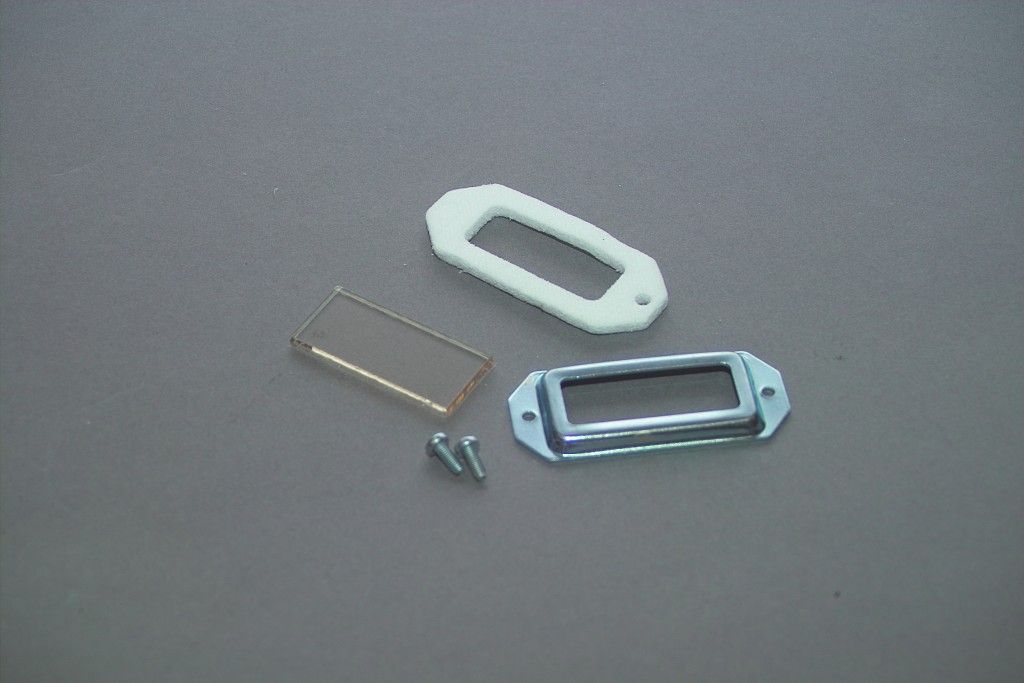

| 67 | 972338 |  Скачать | Viewing glass | смотровое окошко | 0 | - | |||||||

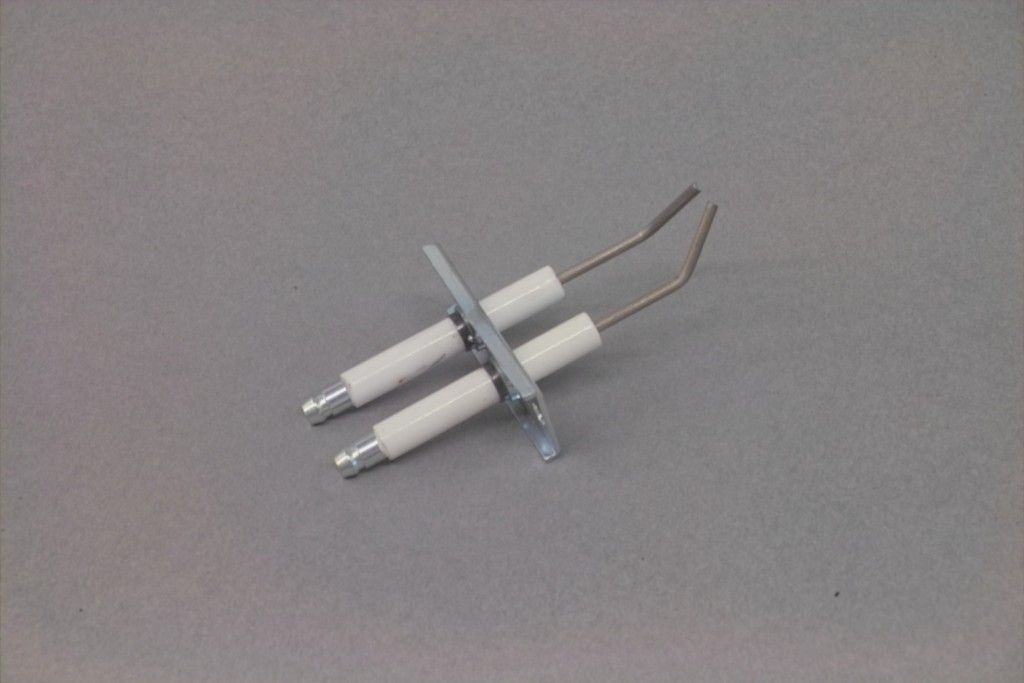

| 68 | 646680 |  Скачать | SGB IGNITION ELECTRODE | электроды розжига в блоке | 32.58 | 137658430 7658431 130646680 | - | ||||||

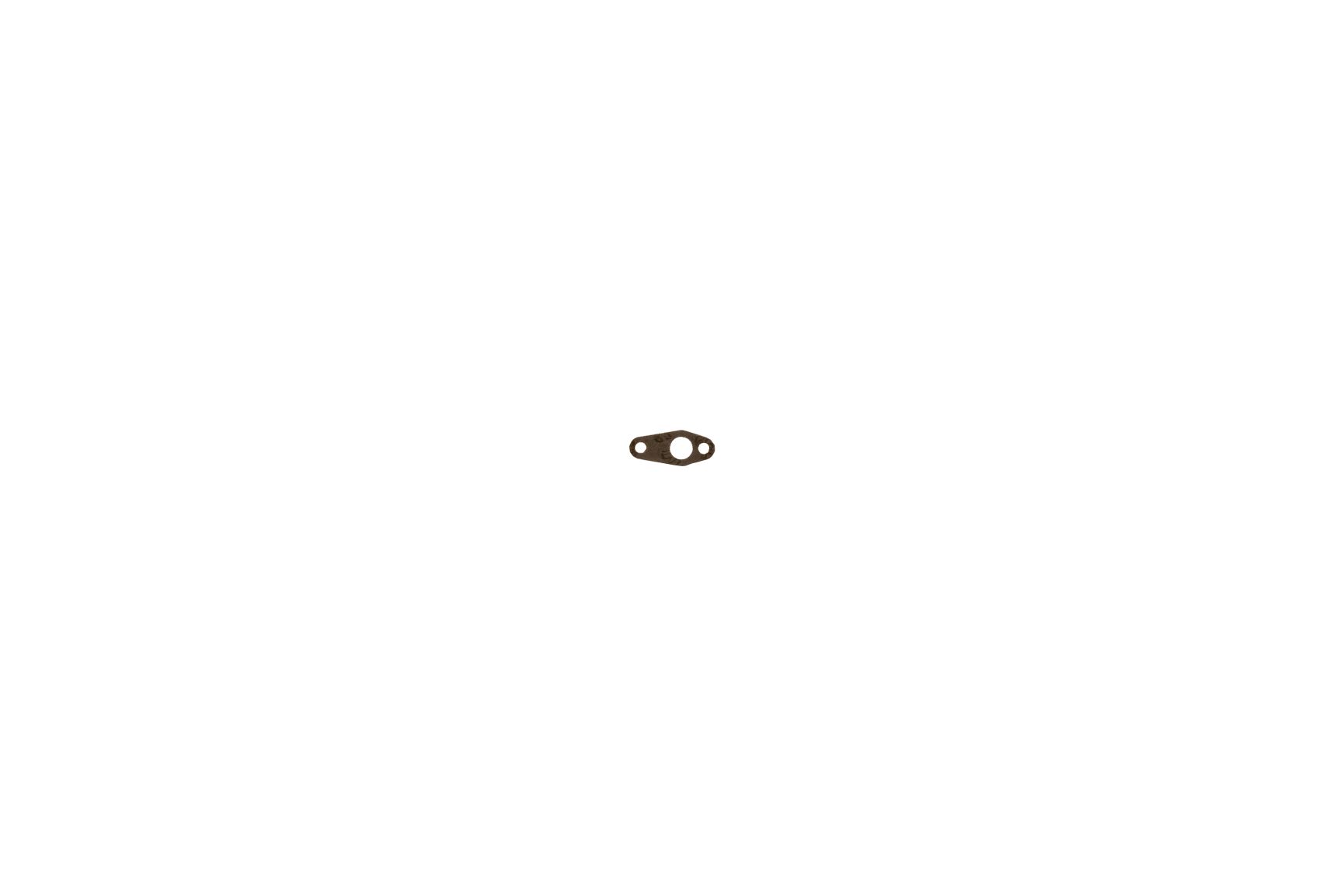

| 69 | 646635 |  Скачать | Seal for ignition electrode un | Уплотнение электрода розжига | 0 | Где купить | - | ||||||
| 70 | 692366 |  Скачать | IGNITION ELECTRODE SGB | Электрод розжига | 33.97 | - | |||||||
| 71 | 646628 |  Скачать | Seal for ionisation electrode | Уплотнение электрода ионизации | 6.92 | Где купить | - | ||||||

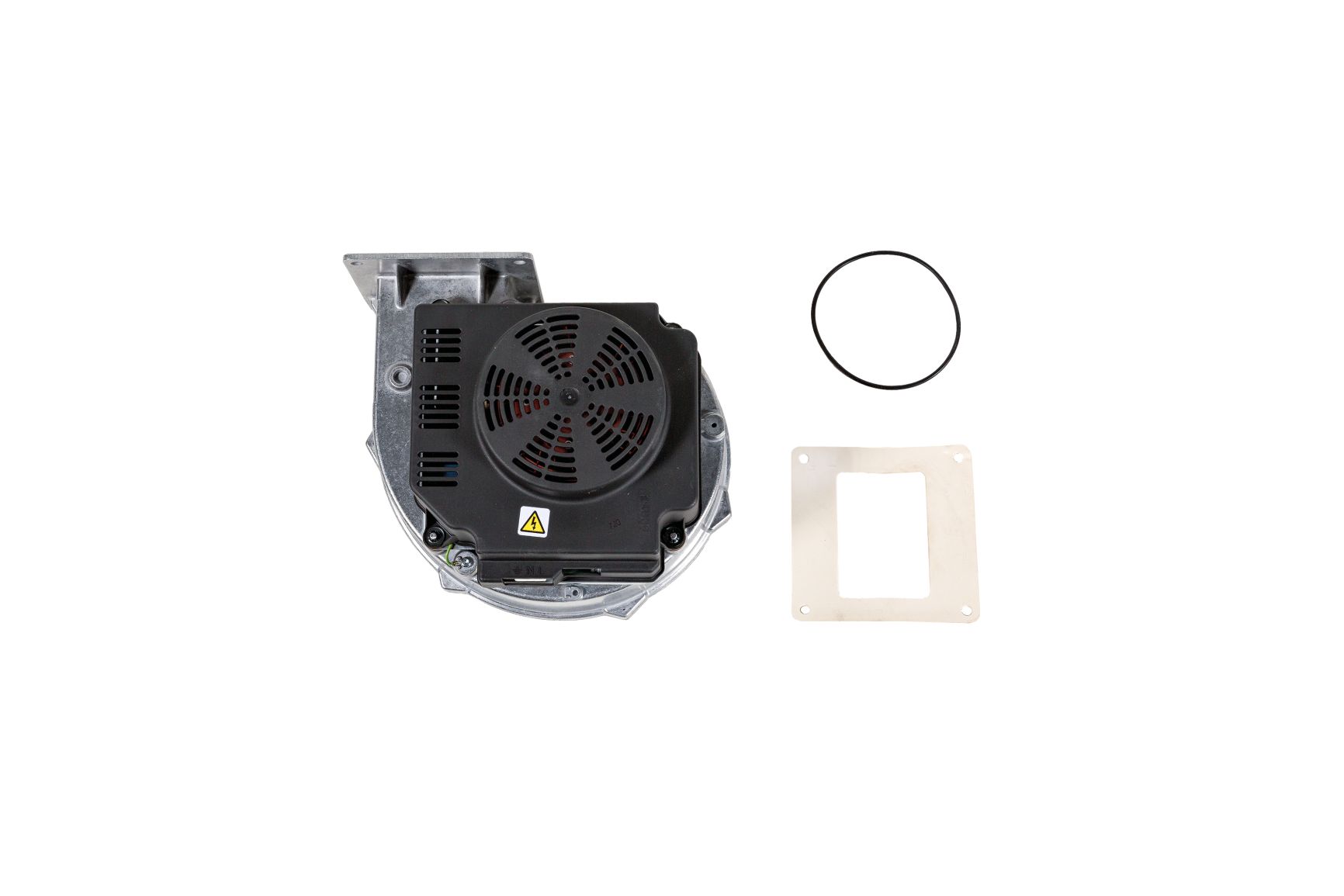

| 72 | 692267 |  Скачать | FAN (SGB215-300) | вентилятор | 1007.91 | - | |||||||
| 73 | 696111 |  Скачать | Seal for fan SGB 215-300 | Уплотнение вентилятора | 0 | 692274 | - | ||||||

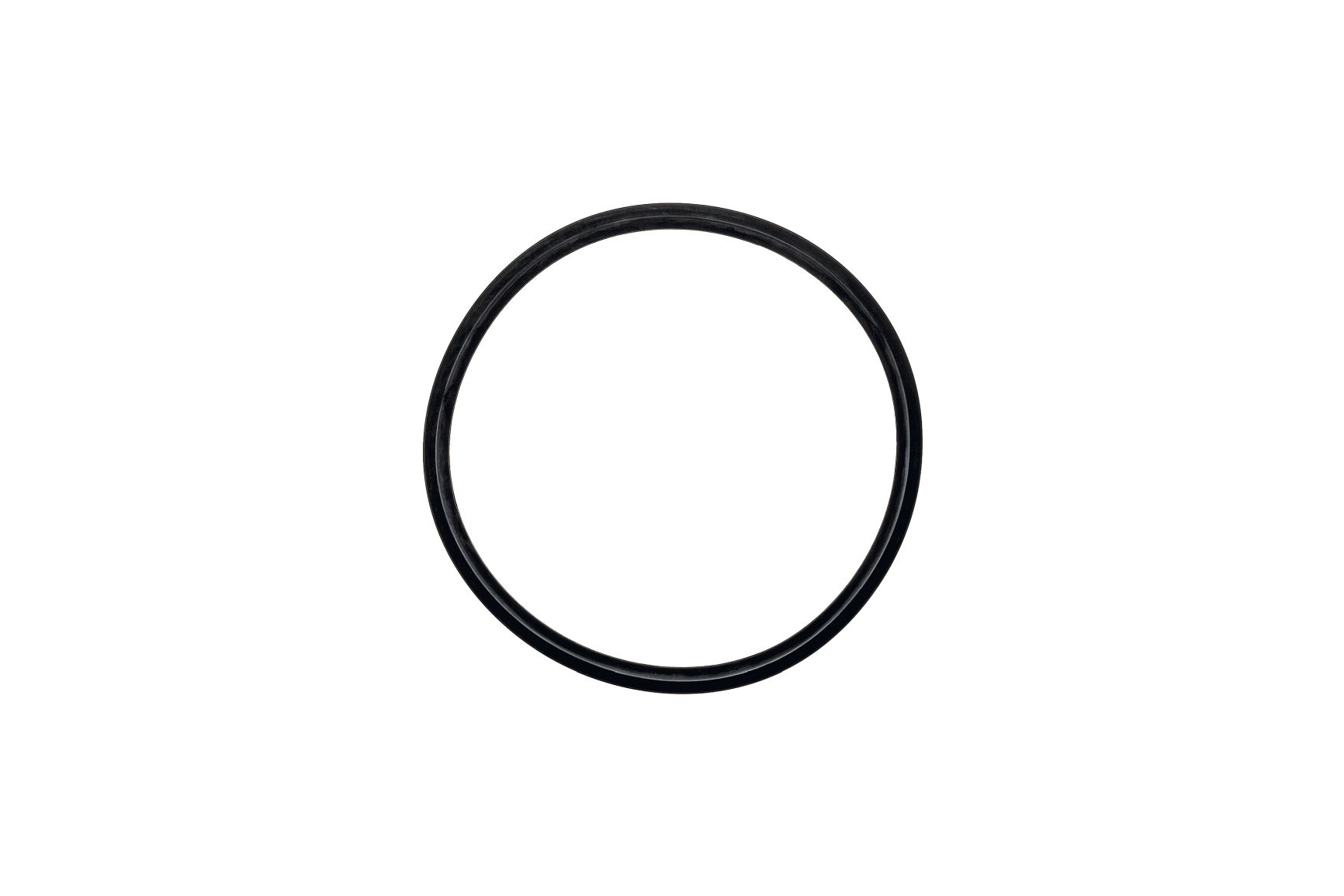

| 74 | 652155 |  Скачать | FAN OR 110X3,5mm | Уплотнение кольцевое 110X3,5mm воздухозаборного тракта | 4.92 | Где купить | - | ||||||

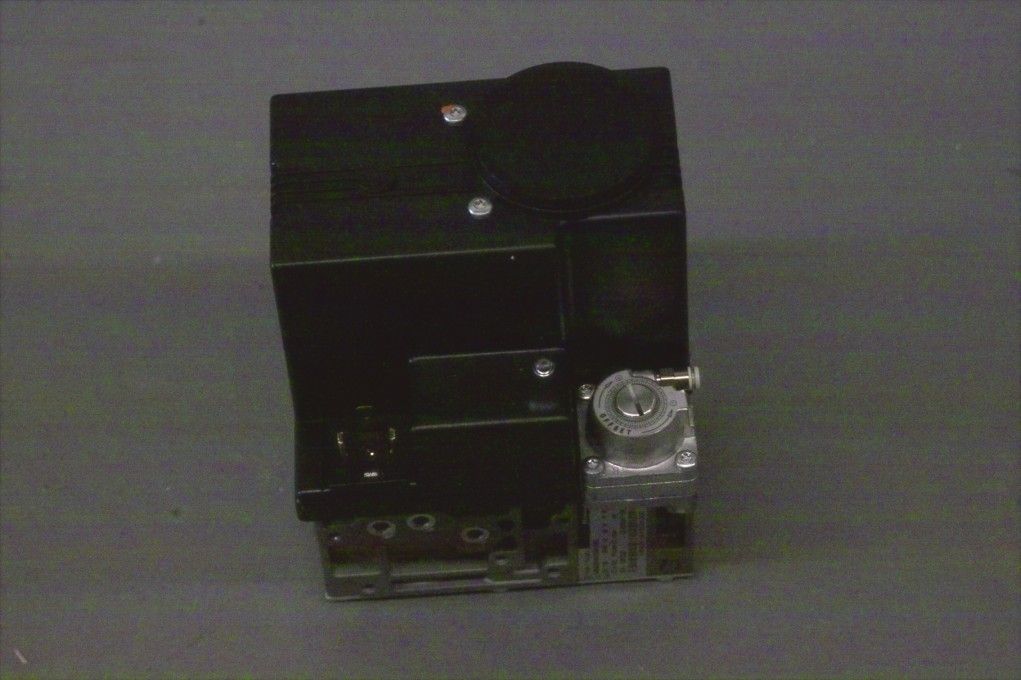

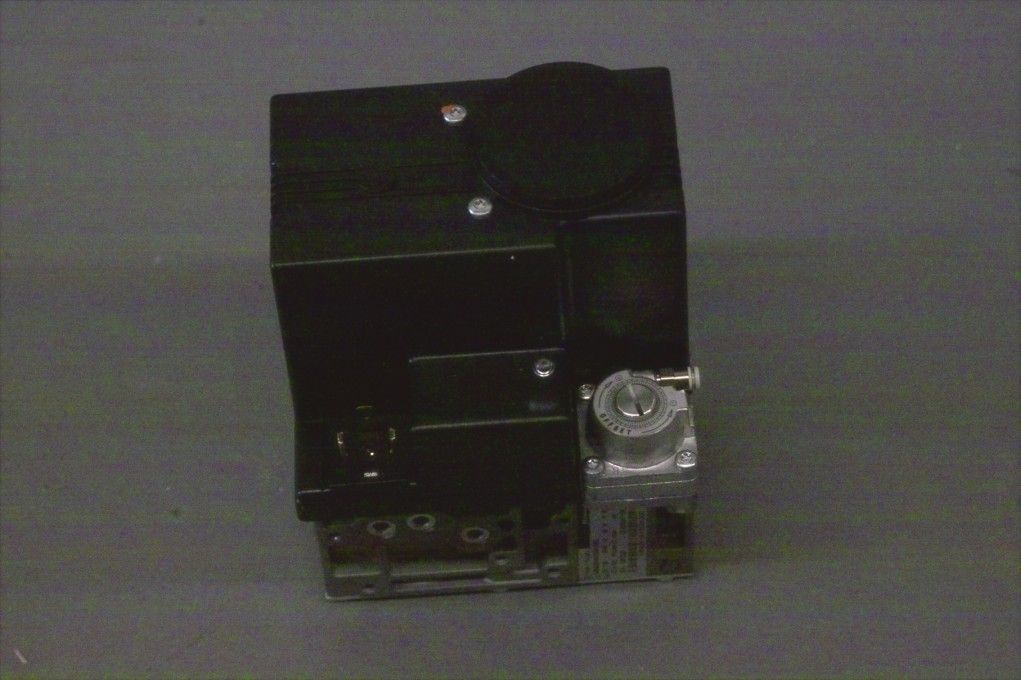

| 75 | 692304 |  Скачать | Gas valve assembly, type VR 425 VA | клапан газовый в сборе | 0 | 692646 | - | ||||||
| 76 | 695794 |  Скачать | GAS VALVE OR | уплотнение кольцевое газового клапана | 4.1 | Где купить | - | ||||||
| 77 | 695817 |  Скачать | Gas hose, DN 40, with G 1 1/2 | Трубка газовая гибкая | 233.49 | - | |||||||

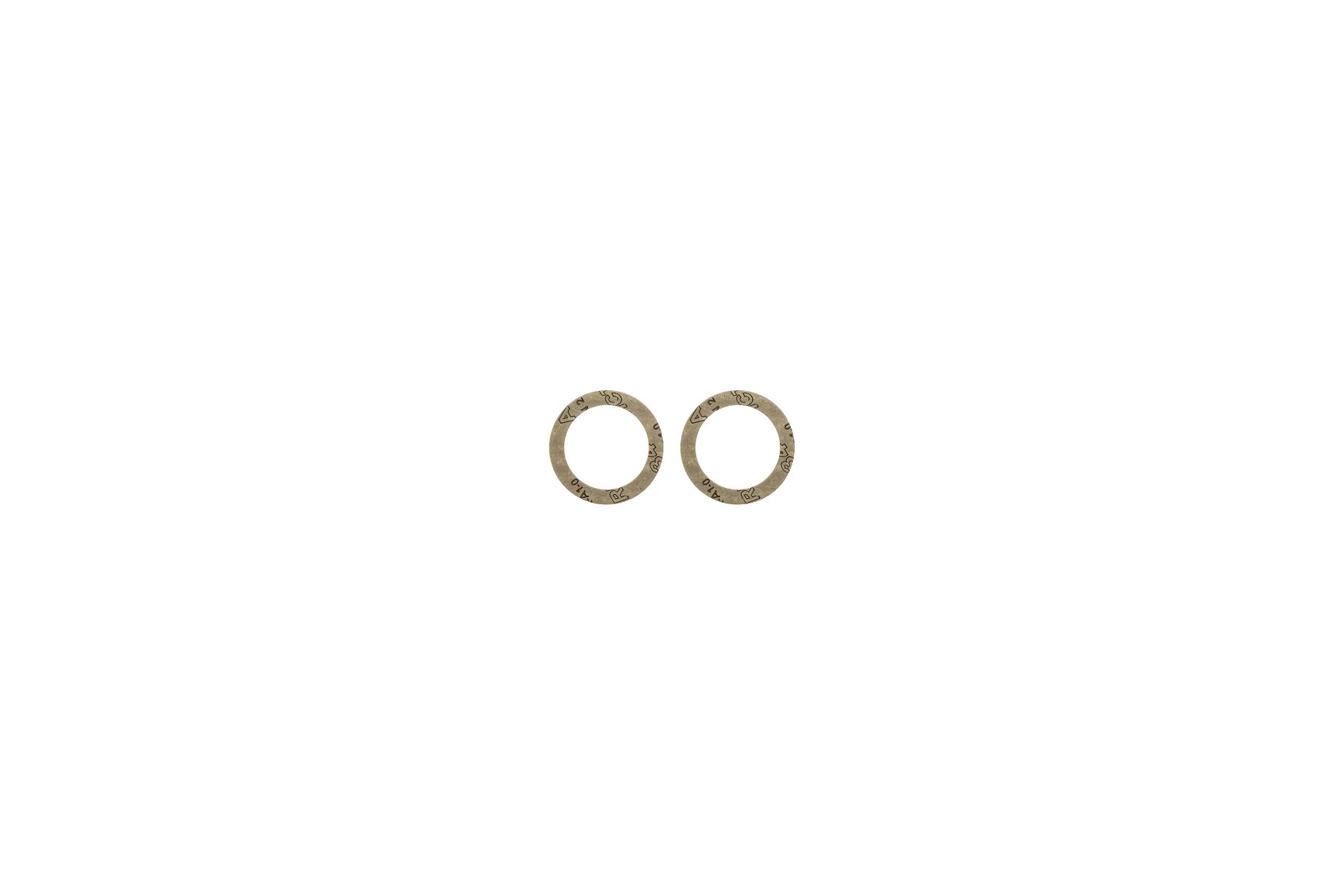

| 78 | 641487 |  Скачать | GASKET 32/44X2 | Уплотнение трубки газовой | 4.65 | Где купить | - | ||||||

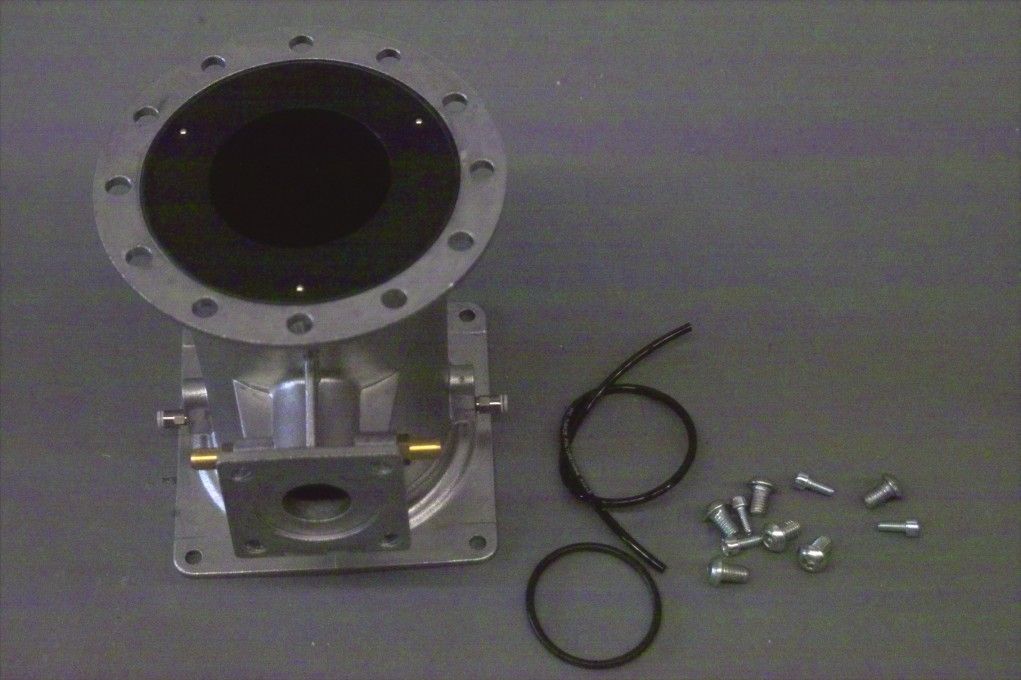

| 79 | 696098 |  Скачать | VENTURI SGB1.320 VMU335 | Газовоздушный смеситель (устройство Вентури) | 229.74 | - | |||||||
| 80 | 696104 |  Скачать | Blind plug for venturi unit | конектор для устройства вентури | 0 | - | |||||||

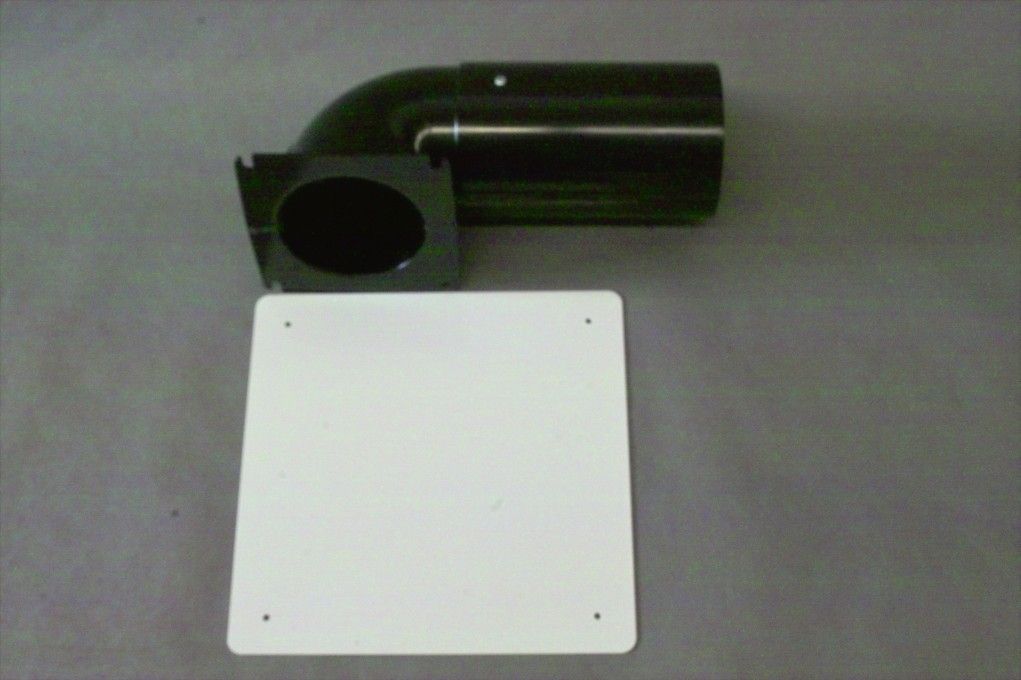

| 81 | 695978 |  Скачать | Air intake pipe horizontal, 87 | Воздухозаборник горизонтальный | 62.78 | - | |||||||
| 82 | 695992 |  Скачать | Air intake pipe vertical, 944 | Воздухозаборник вертикальный | 62.78 | - | |||||||

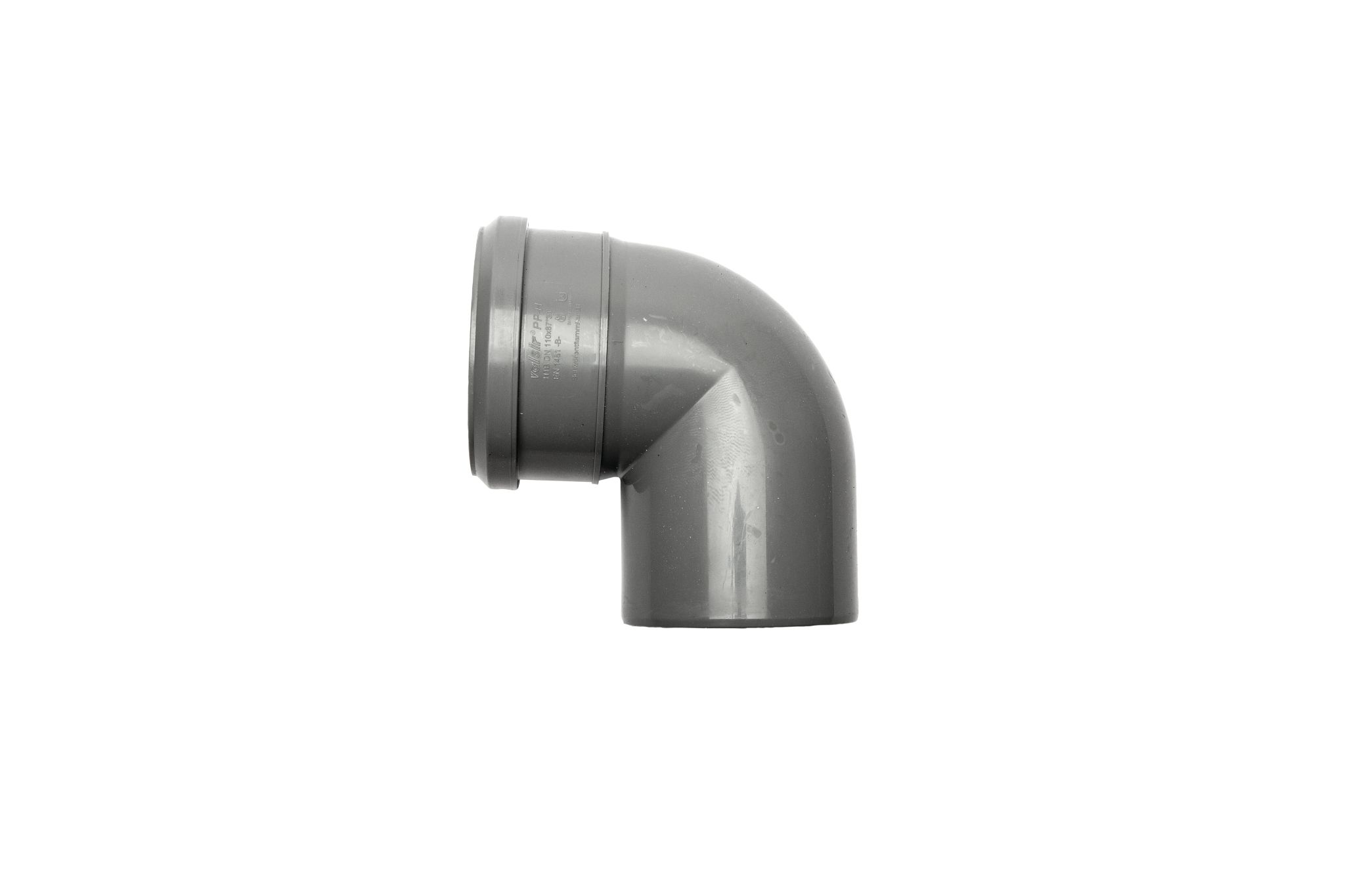

| 83 | 695930 |  Скачать | Air intake elbow, 87°, SGB 125 | колено воздухозаборника | 42.55 | - | |||||||
| 84 | 695824 |  Скачать | AIR CLAPET VALVE | обратный клапан для притока воздуха | 71.51 | - | |||||||
| 85 | 694933 |  Скачать | Air intake silencer | глушитель воздухопритока | 122.12 | - | |||||||

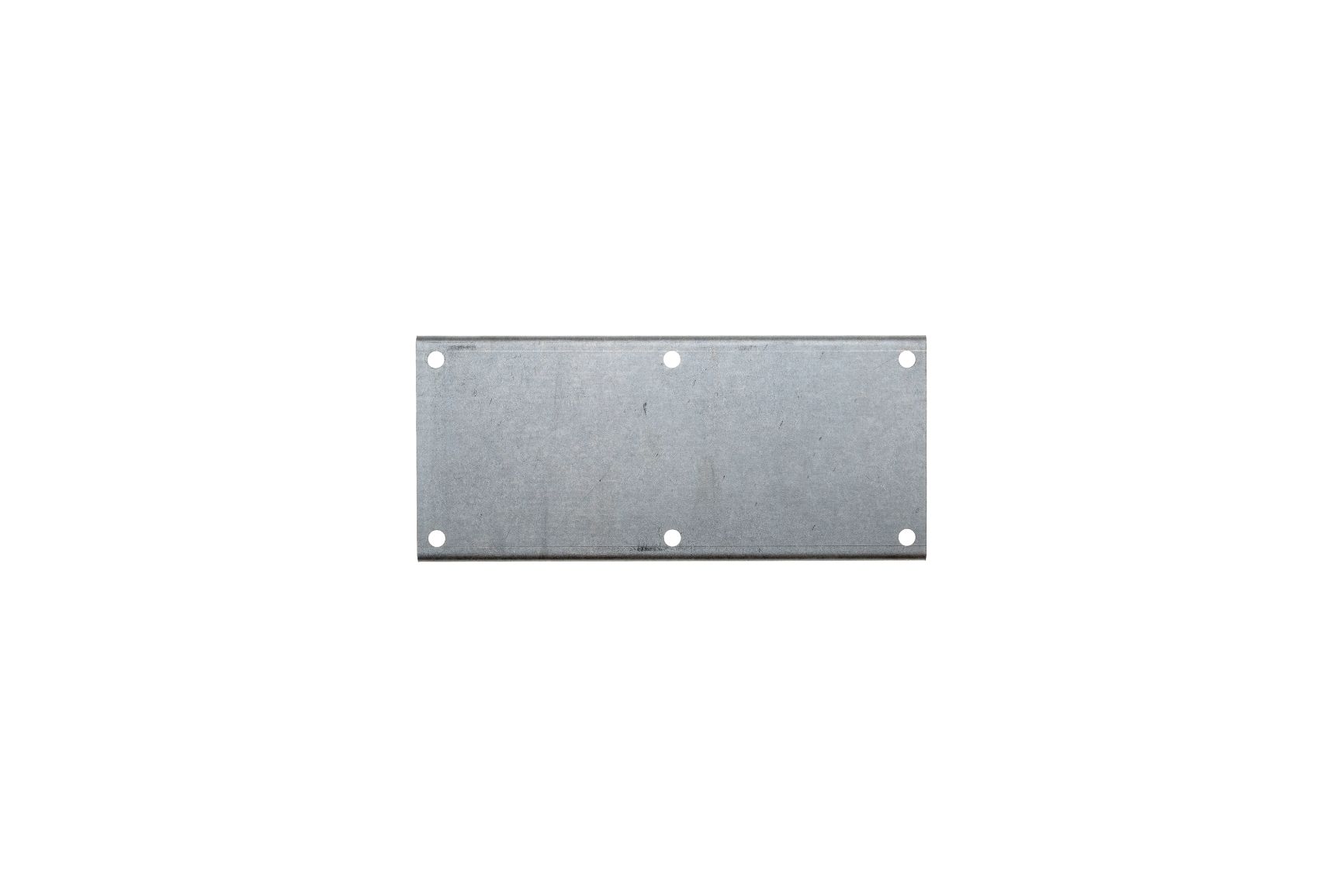

| 86 | 695022 |  Скачать | Venturi reinforcement plate | крепление устройства вентури | 73.17 | 5678970 769502200 | - | ||||||

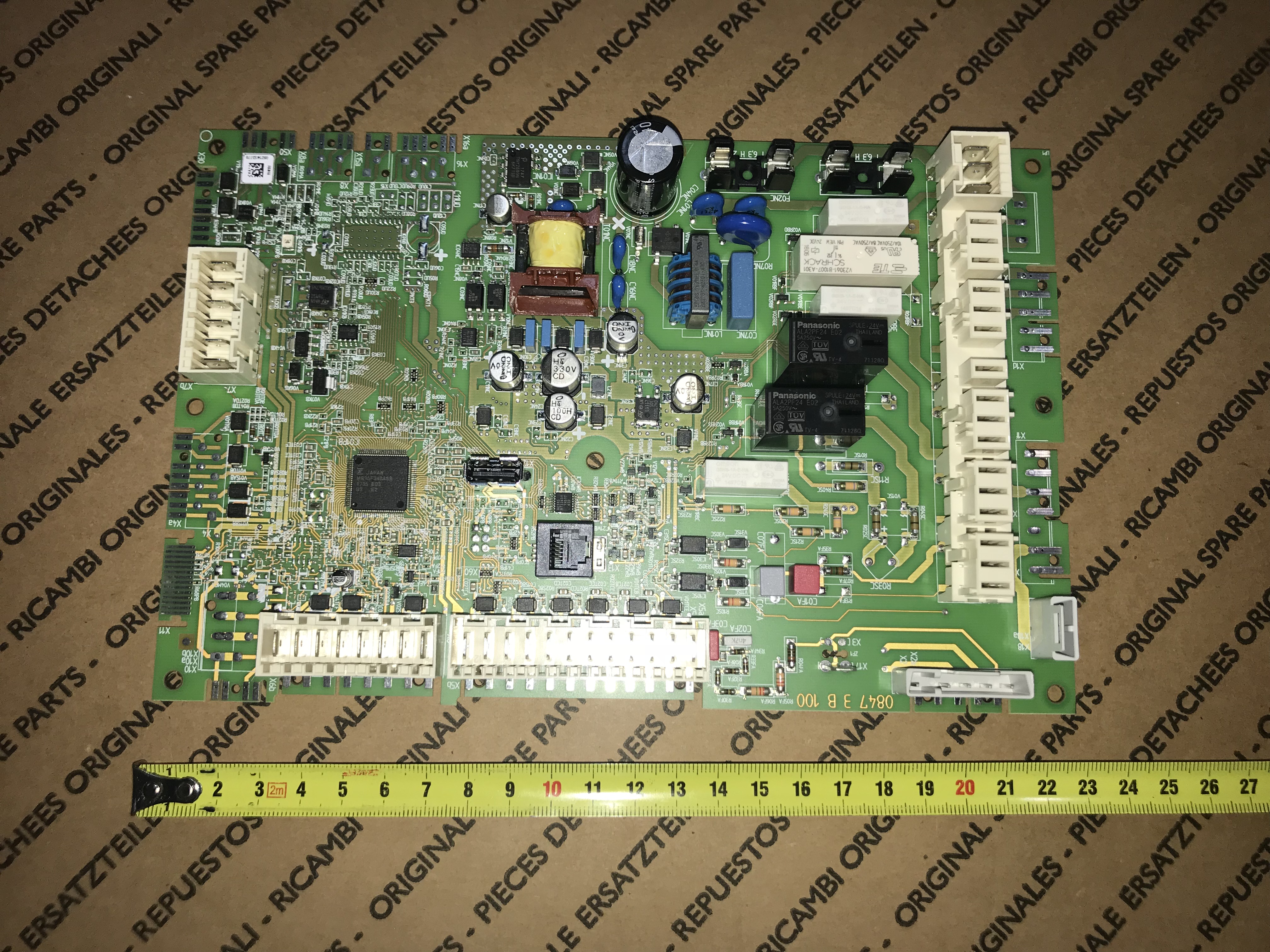

| 90 | 7638300 |  Скачать | Electronic programmable Board LMS 14 | Электронная плата программируемая | 385.89 | 7658423 | - | ||||||

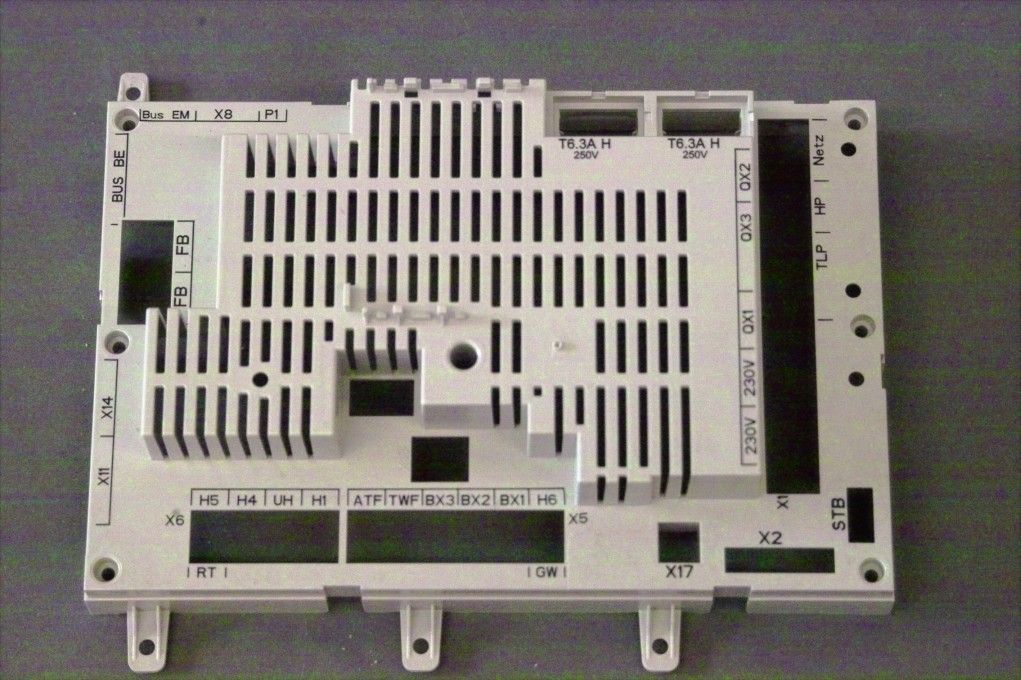

| 91 | 681483 |  Скачать | Circuit board cover | крышка электронной платы | 23.08 | - | |||||||

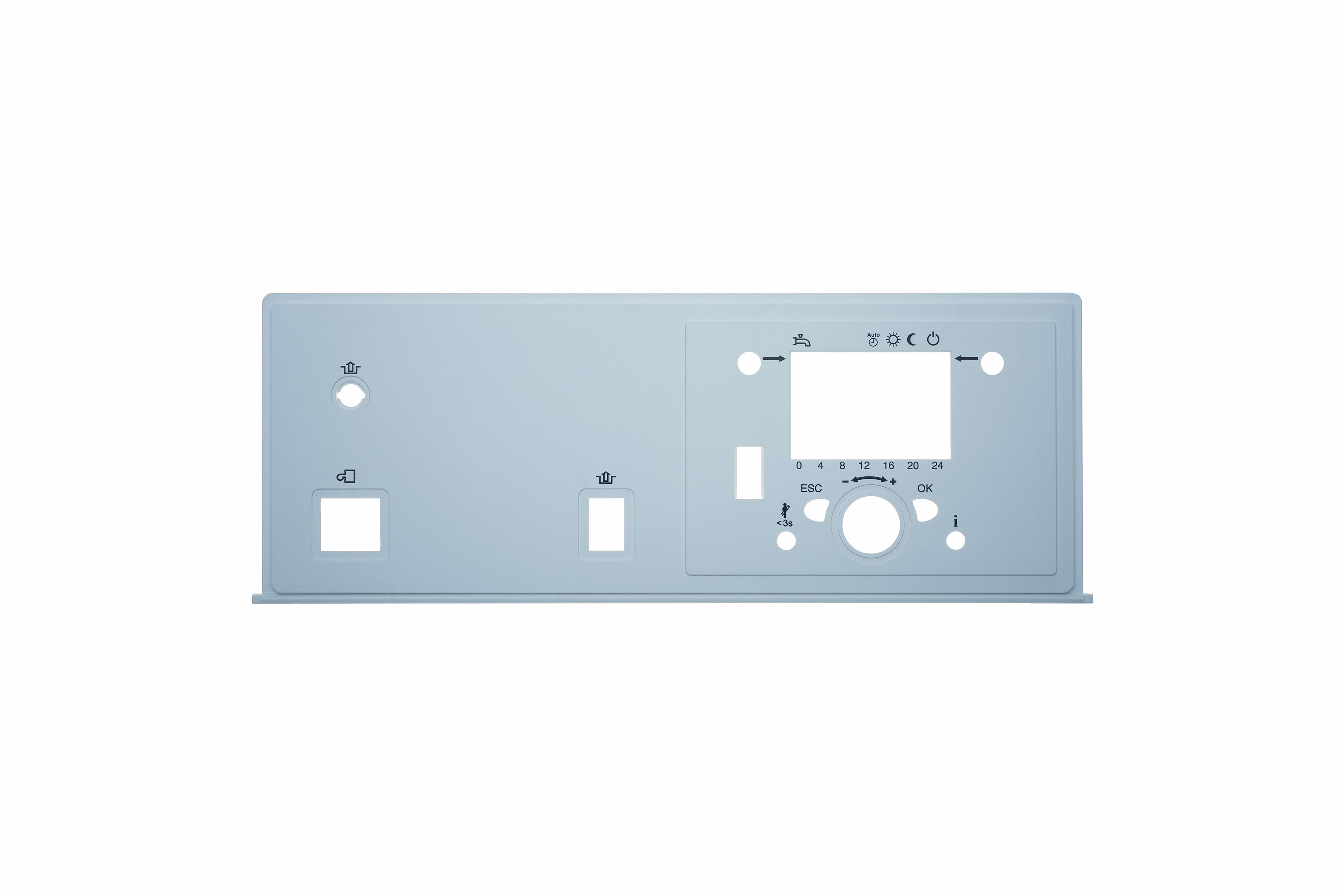

| 92 | 7637965 | Control panel faceplate ISR | Крышка панели управления | 74.23 | - | ||||||||
| 93 | 7637966 |  Скачать | Control panel holder ISR | Декоративная крышка панели управления | 17.94 | - | |||||||
| 94 | 7637967 | Rotary knob | поворотная ручка | 0 | - | ||||||||
| 95 | 688239 |  Скачать | Service plug rubber seal | Заглушка штепсельного разъема | 4.27 | Где купить | - | ||||||
| 96 | 627405 |  Скачать | SWITCH GREY | кнопка выключения | 0 | - | |||||||
| 97 | 627450 | Reset button | кнопка сброса аварии | 0 | - | ||||||||
| 98 | 7637968 |  Скачать | Cover | крышка | 60.74 | - | |||||||
| 99 | 682234 |  Скачать | Water pressure monitor, type 9 | Прессостат предохранительный системы отопления | 54.6 | Где купить | 137306473 7737372 730647300 JJX000682234 | - | |||||

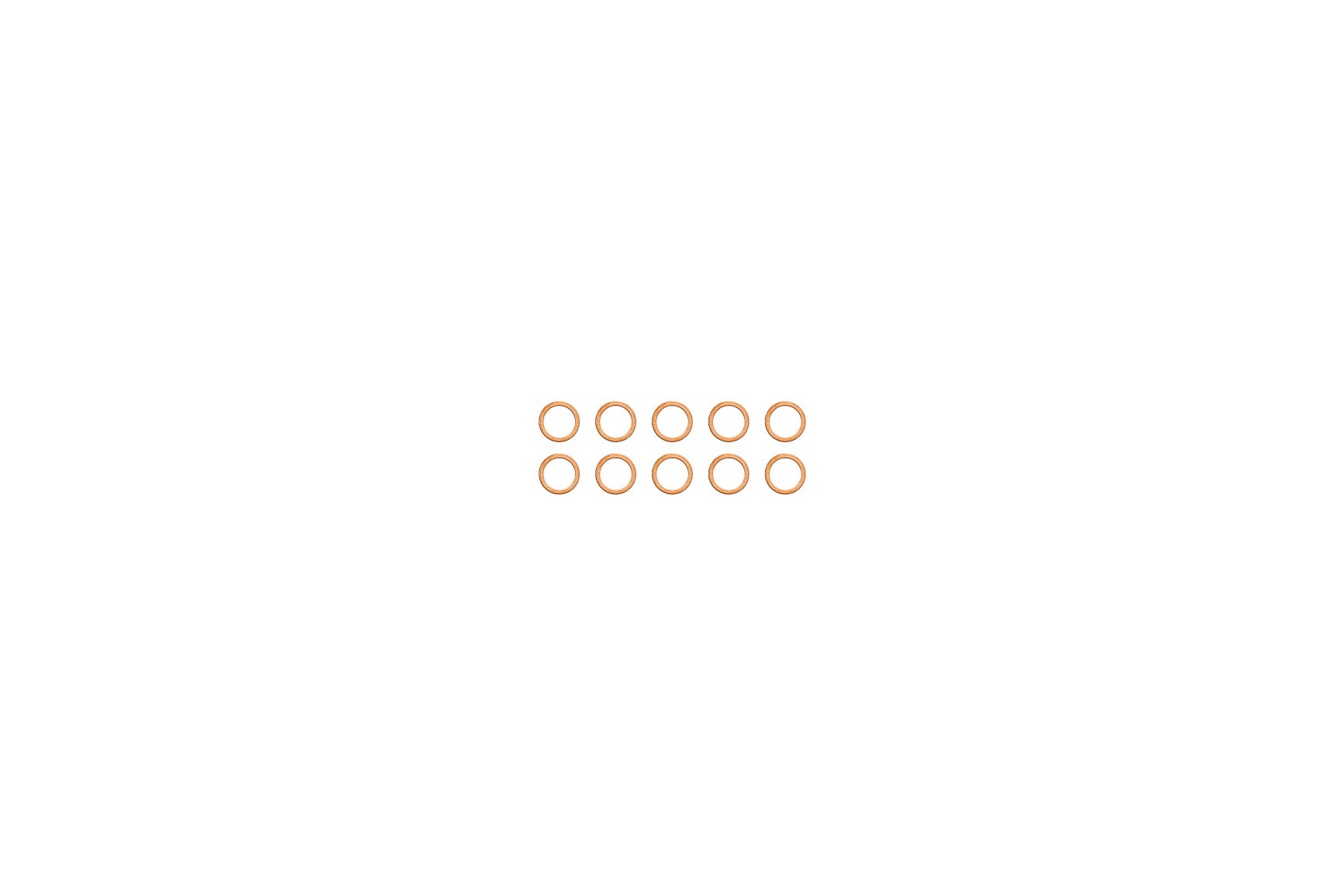

| 100 | 659147 |  Скачать | Seal, 13 x 18 x 2.0, CU - 10 PCs | Уплотнение медное 13 x 18 x 2,0 - 10 шт | 6.62 | Где купить | - | ||||||

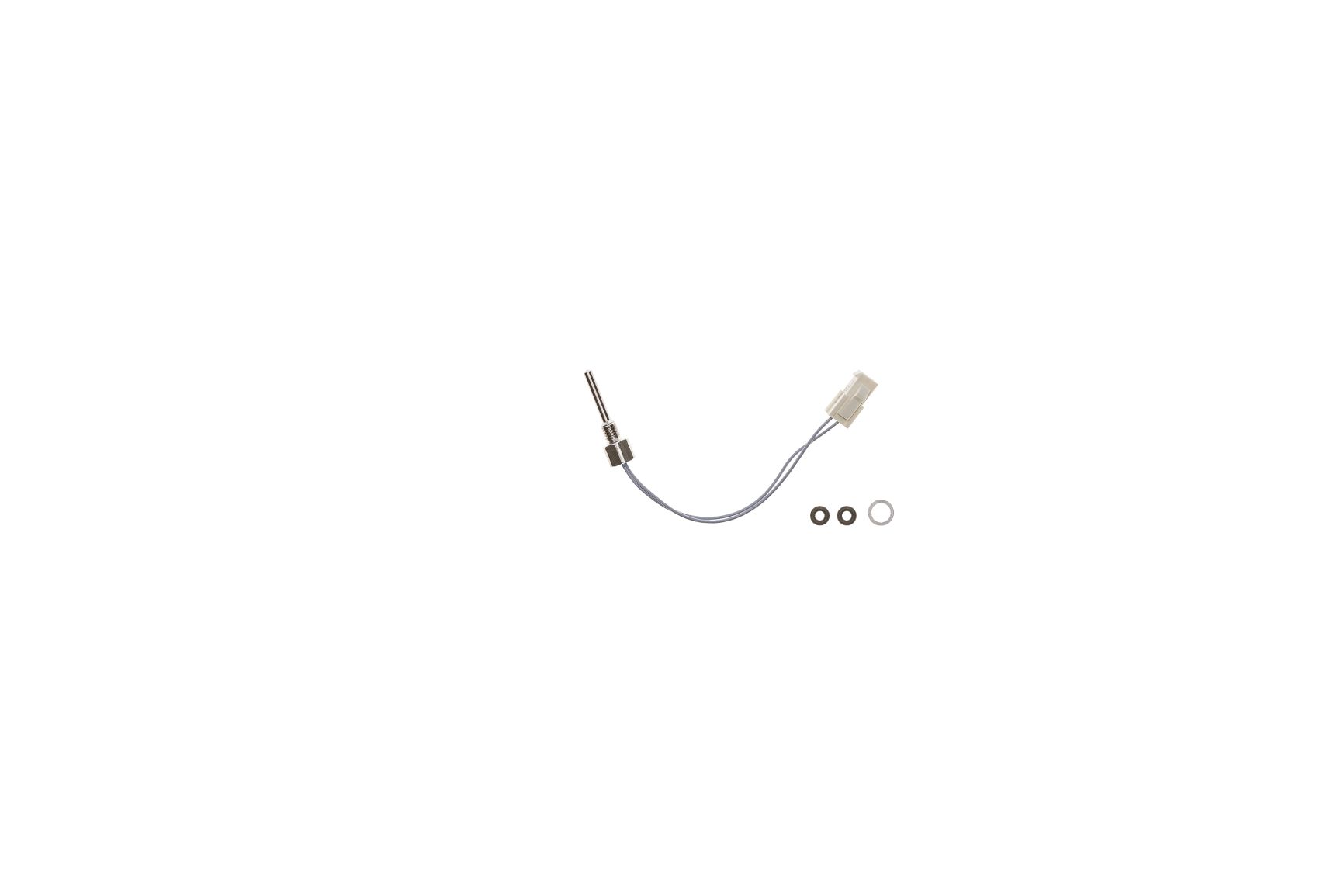

| 101 | 664561 |  Скачать | TEMPERATURE PROBE QAK 36 | Датчик температуры QAK 36 | 30.07 | Где купить | - | ||||||
| 102 | 636070 |  Скачать | Seal for boiler flow sensor | уплотнение датчика температуры | 4.1 | Где купить | - | ||||||
| 999 | 694759 | Product folder | папка с документацией | 57.31 | - | ||||||||

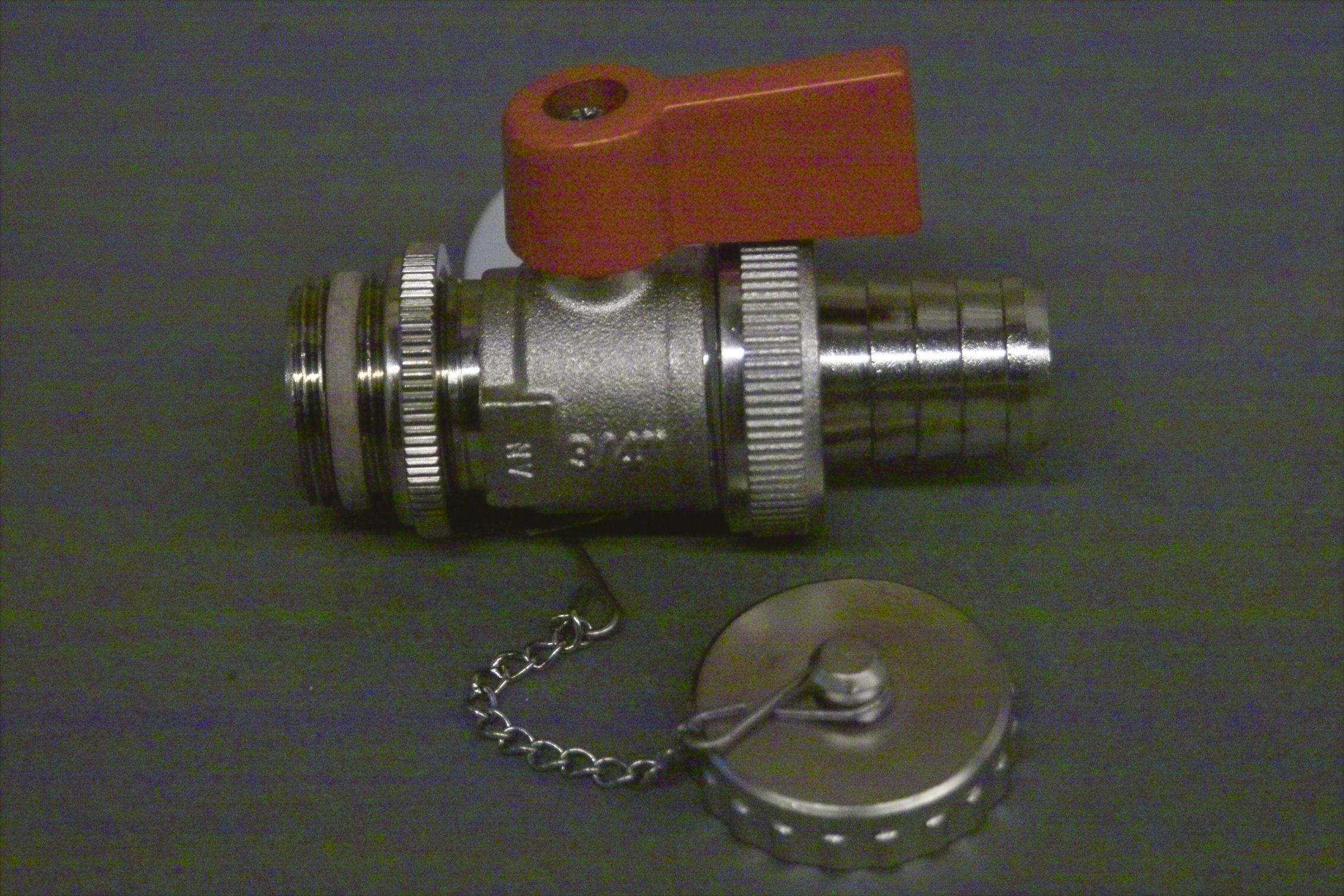

| 999 | 695305 |  Скачать | Boiler fill and drain valve SG | кран заполнения и слива из котла | 20.88 | Где купить | - | ||||||
| 999 | 695916 |  Скачать | Pre-welded counterflange, DN 6 | Фланец с крепежом | 136.59 | - | |||||||
| 999 | 508933 |  Скачать | Seal for pre-welded counterfla | Уплотнение 85/115 x 4 | 11.9 | Где купить | - | ||||||
| 999 | 695923 |  Скачать | Four bolts, M12 x 50, DIN 558, | 4 болта M12 x 50, DIN 558, | 22.57 | - | |||||||

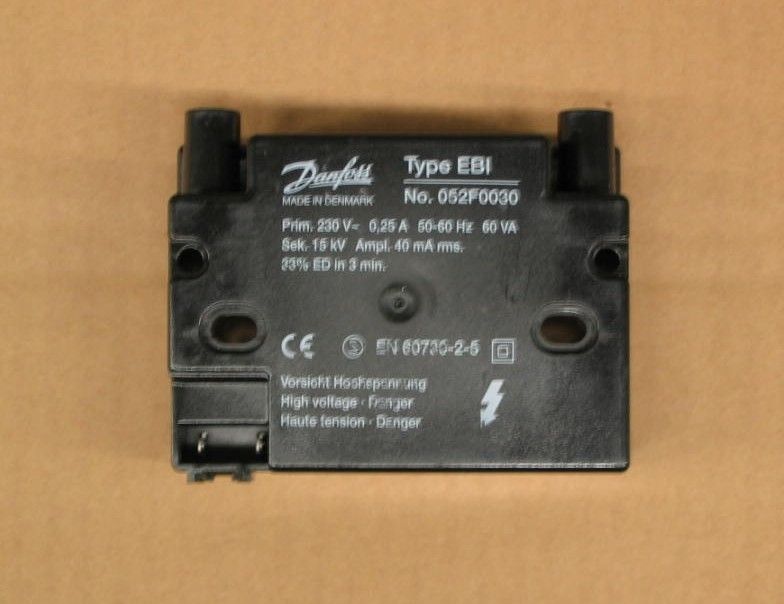

| 999 | 991209 |  Скачать | Ignition transformer EBI 052F0 | трансформатор розжига | 70.25 | Где купить | - | ||||||

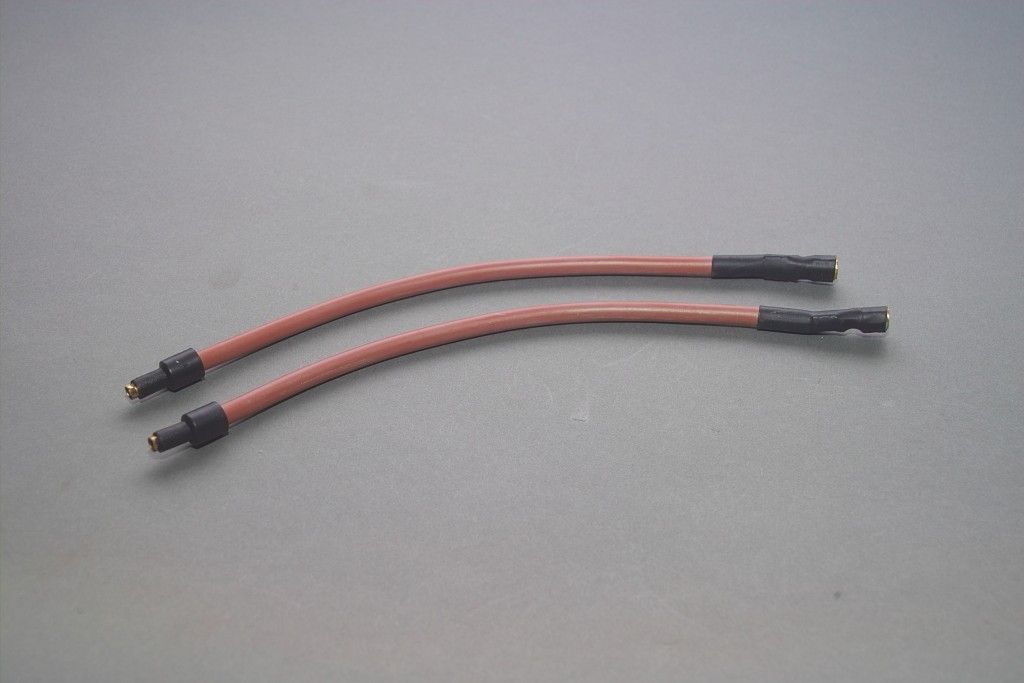

| 999 | 991216 |  Скачать | Ignition line, 2 pcs for ignit | провод электрода розжига 2 шт | 16.08 | Где купить | - | ||||||
| 999 | 635936 |  Скачать | FUSE WITH OLDER | предохранители плавкие с держателем | 6.92 | Где купить | - | ||||||
| 999 | 627429 |  Скачать | Control board AVS 37.294/100 | Дисплей с органами управления и электронной платой AVS 37.294/100 | 161.07 | - | |||||||
| 999 | 695886 |  Скачать | Control unit bus line, 570 mm | Провод электрический с коннекторами | 16.12 | Где купить | - | ||||||

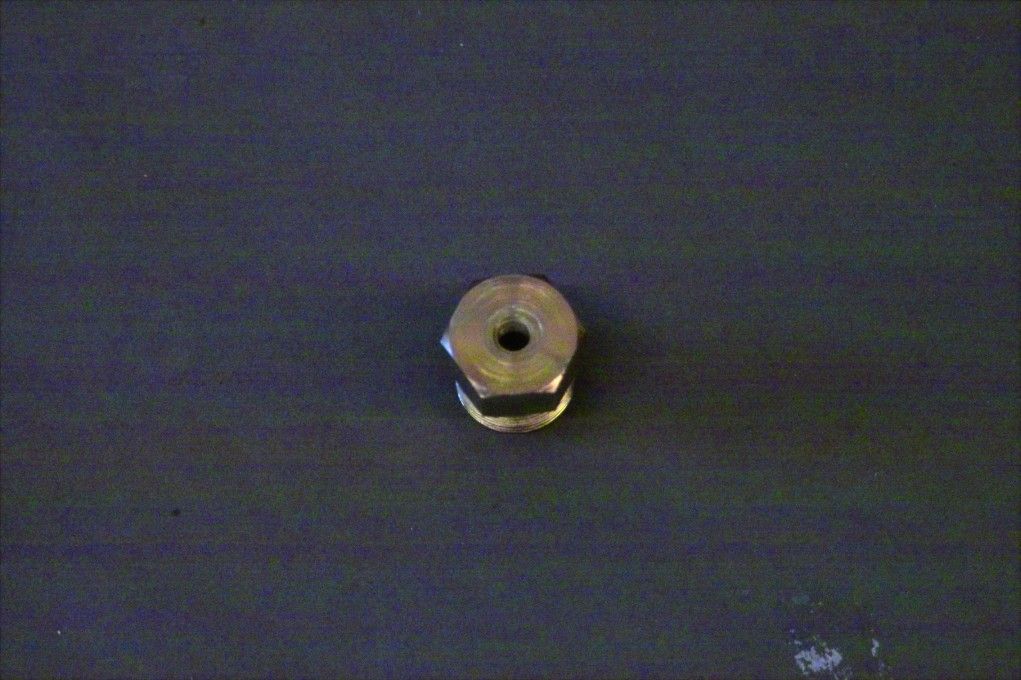

| 999 | 695299 |  Скачать | Reducer, 3/4, M8 | Уплотнение, 3/4, M8 | 18.54 | - | |||||||

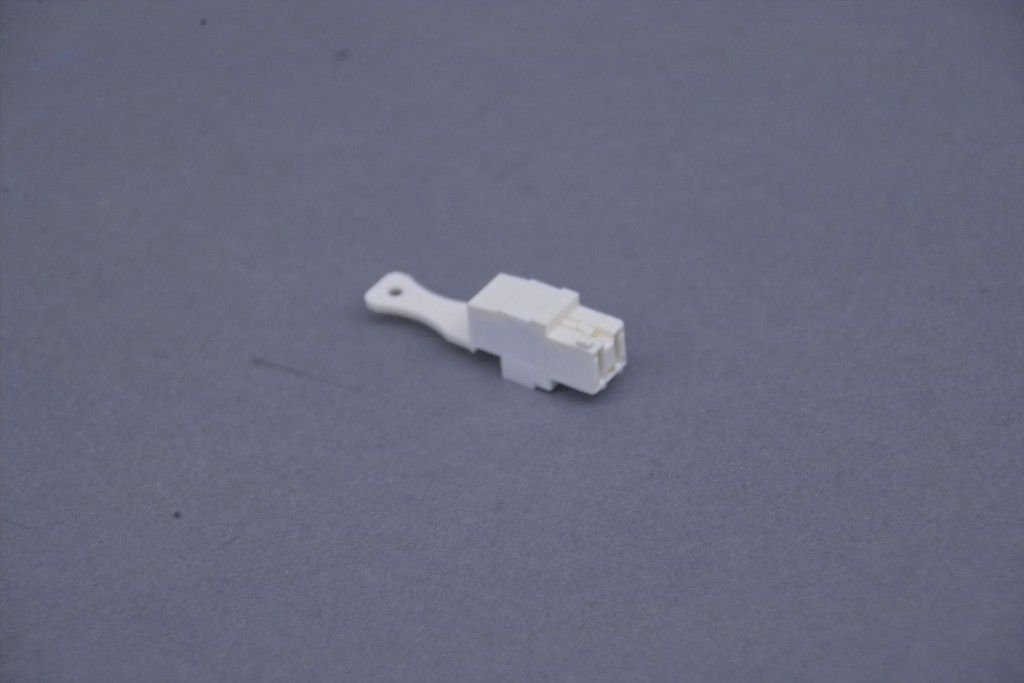

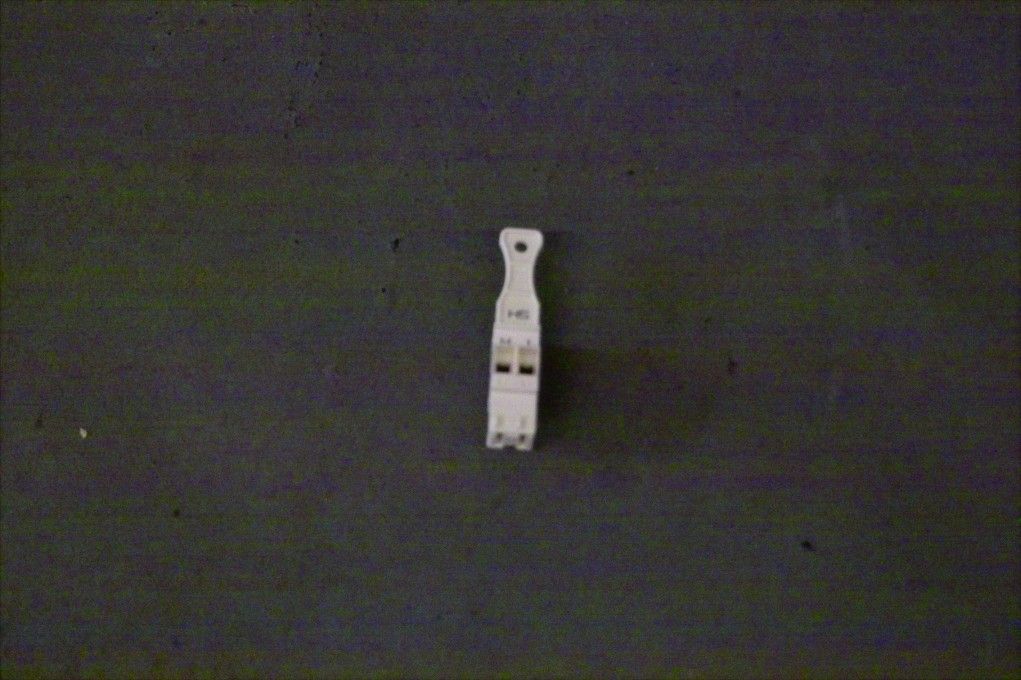

| 999 | 681506 |  Скачать | Input plug H5 | Разъем входной | 0 | - | |||||||
| 999 | 681513 |  Скачать | Input plug H4 | Разъем входной | 0 | - | |||||||

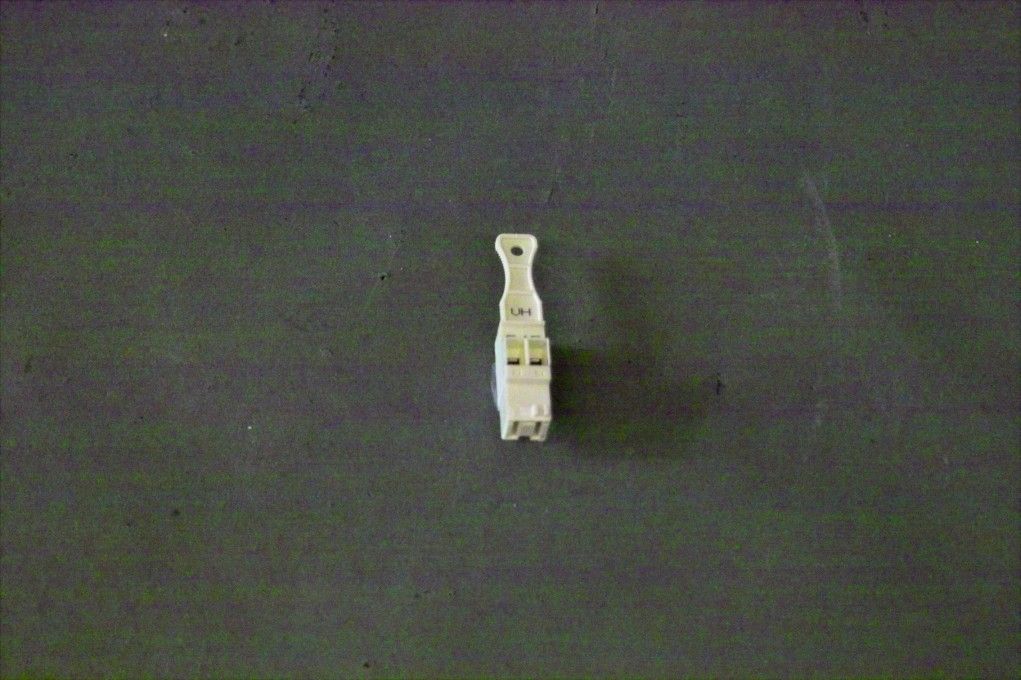

| 999 | 681520 |  Скачать | Input plug UH | Разъем входной | 0 | - | |||||||

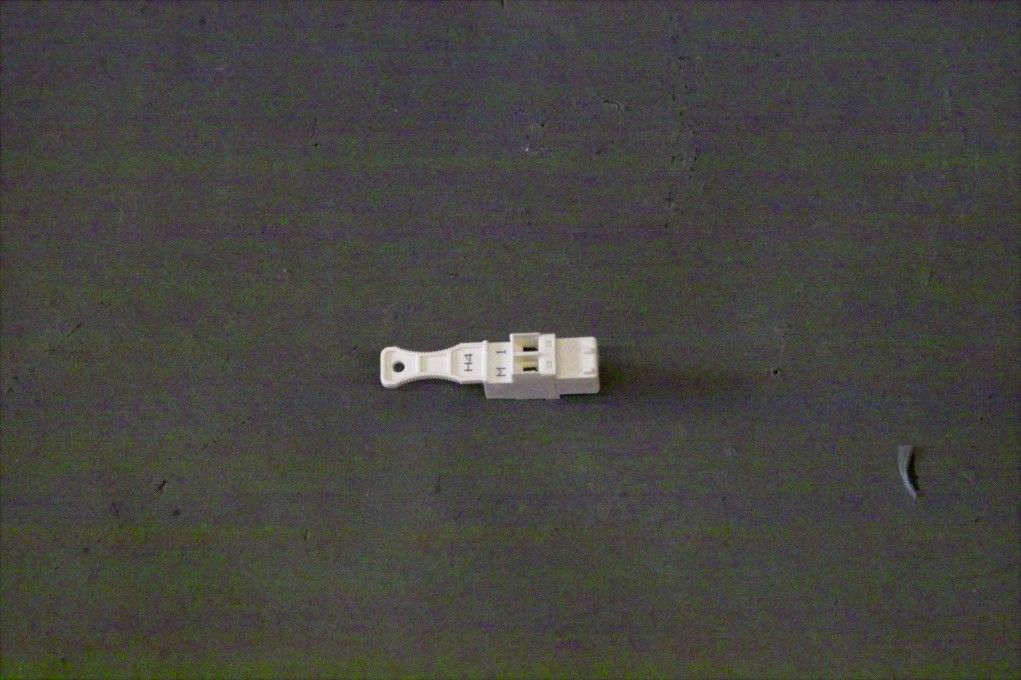

| 999 | 681537 |  Скачать | Plug H1 | разъем H1 | 0 | - | |||||||
| 999 | 627498 |  Скачать | PLUG OUTDOOR SENSOR | датчик уличной температуры | 0 | - | |||||||
| 999 | 671378 |  Скачать | Input plug BX3 | Разъем входной | 0 | - | |||||||
| 999 | 671385 |  Скачать | Plug BX2 | разъем BX2 | 0 | - | |||||||
| 999 | 671392 |  Скачать | Plug BX1 | разъем BX1 | 0 | - | |||||||

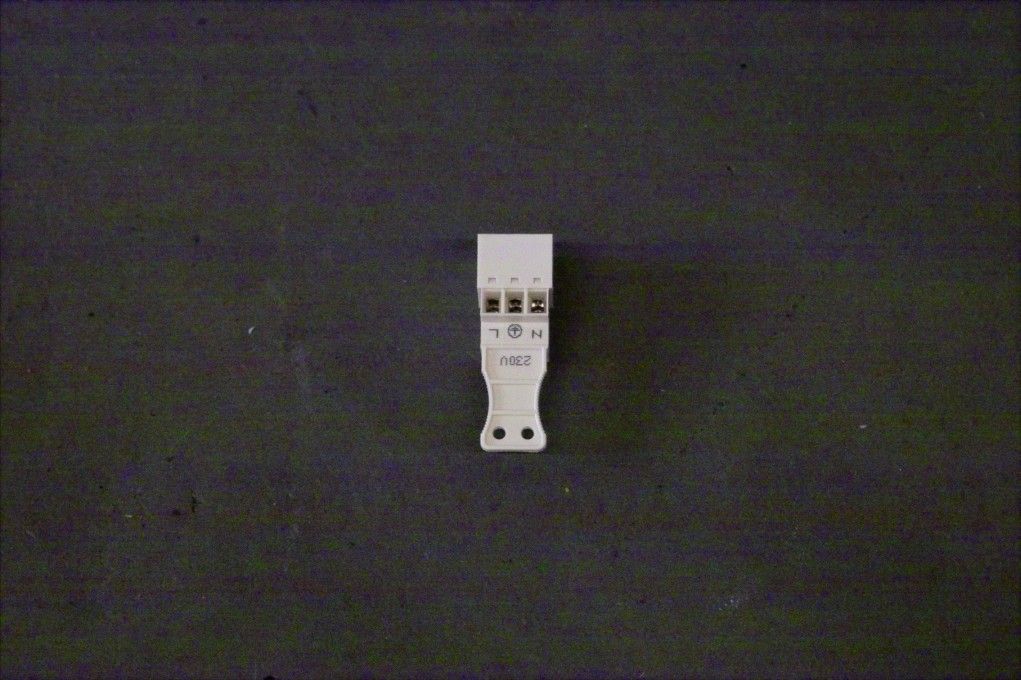

| 999 | 688277 |  Скачать | Mains plug | Разъем штепсельный | 6.65 | Где купить | - | ||||||
| 999 | 695848 |  Скачать | QX1 plug, LMS | разъем QX1 | 13.49 | - | |||||||

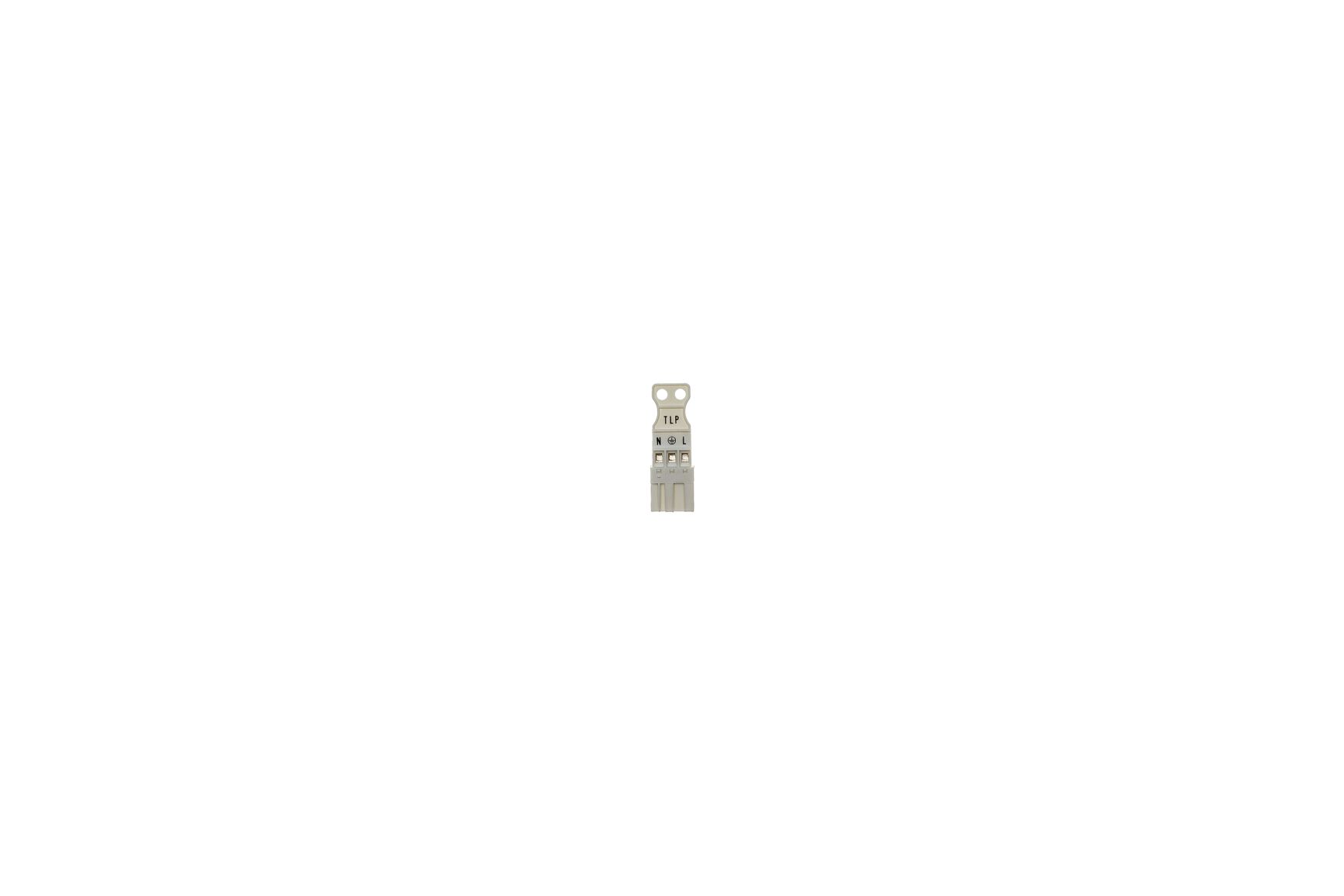

| 999 | 641371 |  Скачать | PLUG DHW PUMP | трехконтактный разъем для насоса | 0 | - | |||||||
| 999 | 695855 |  Скачать | Cable harness | Проводка электрическая в комплекте | 178.62 | Где купить | - | ||||||

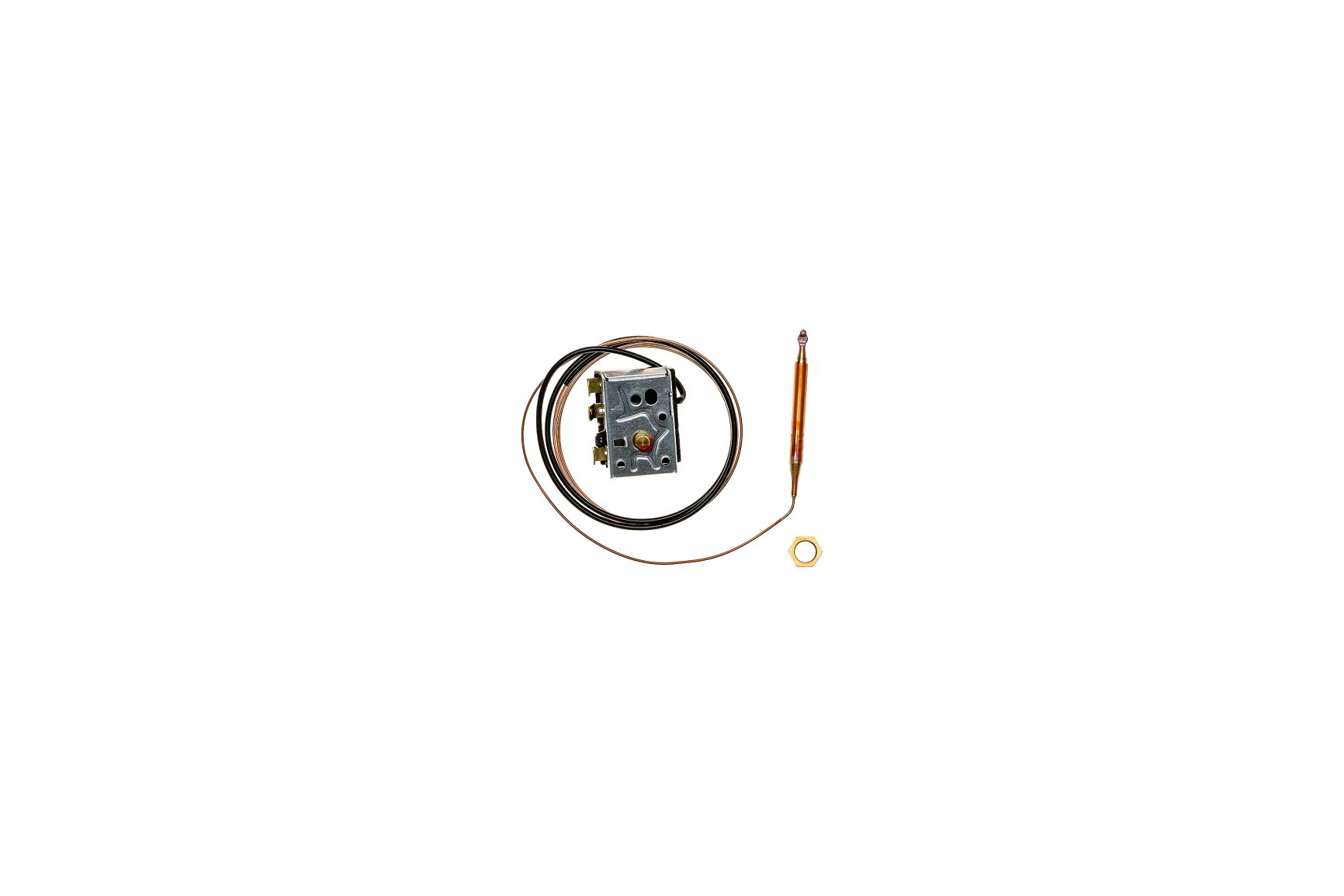

| 999 | 695893 |  Скачать | STB Jumo, type 602031, 110° | Термостат тип 602031, 110° | 70.54 | - | |||||||
| 999 | 695909 | Top-hat rail | DIN - рейка | 26.05 | - | ||||||||

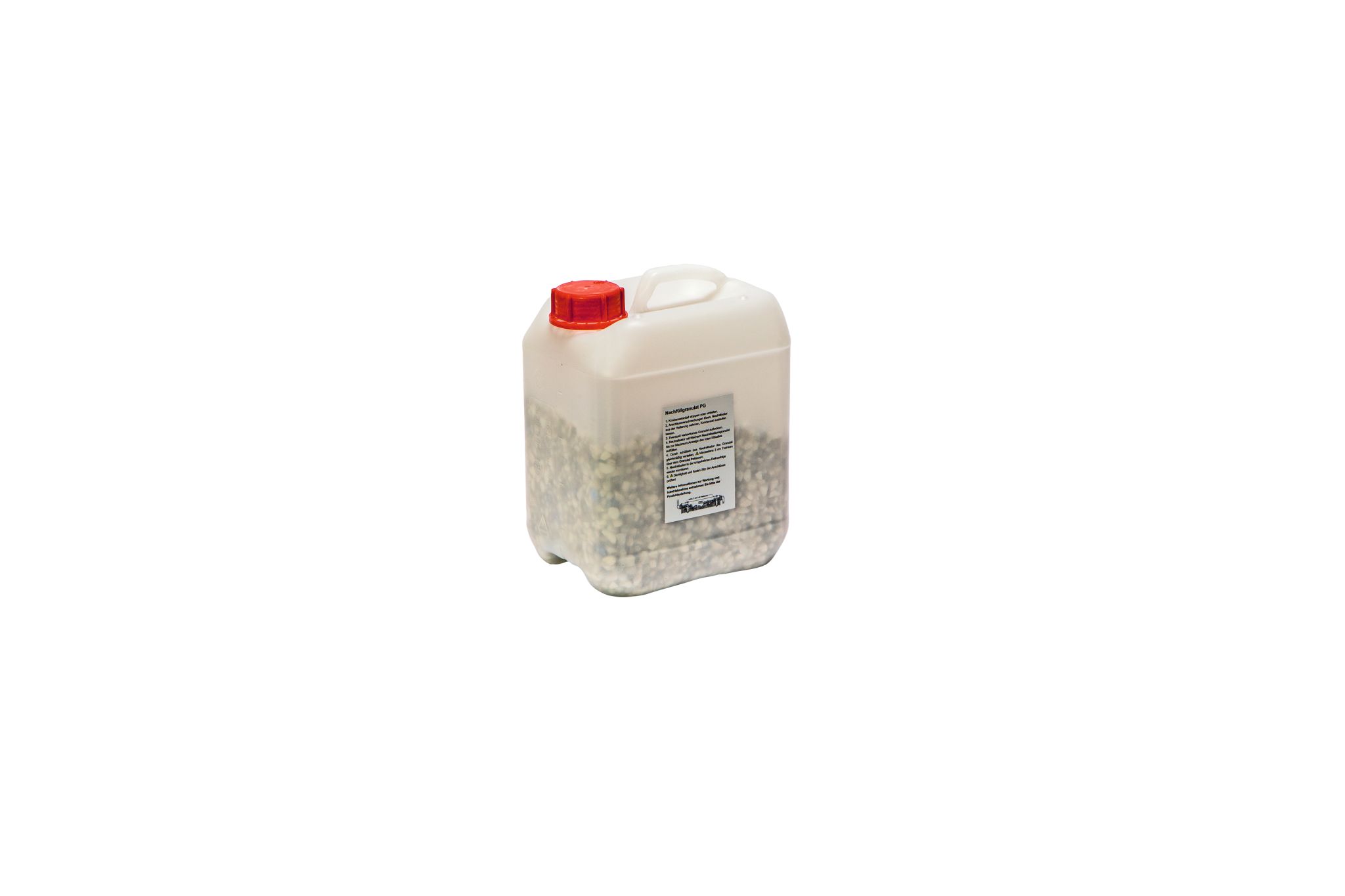

| 999 | 7309712 |  Скачать | Granulate refill pack 5 kg | наполнитель нейтрализатора конденсата | 119.02 | Где купить | - | ||||||
| 999 | 7309711 |  Скачать | PH test strips set | полоски для определения PH | 19.7 | Где купить | - | ||||||

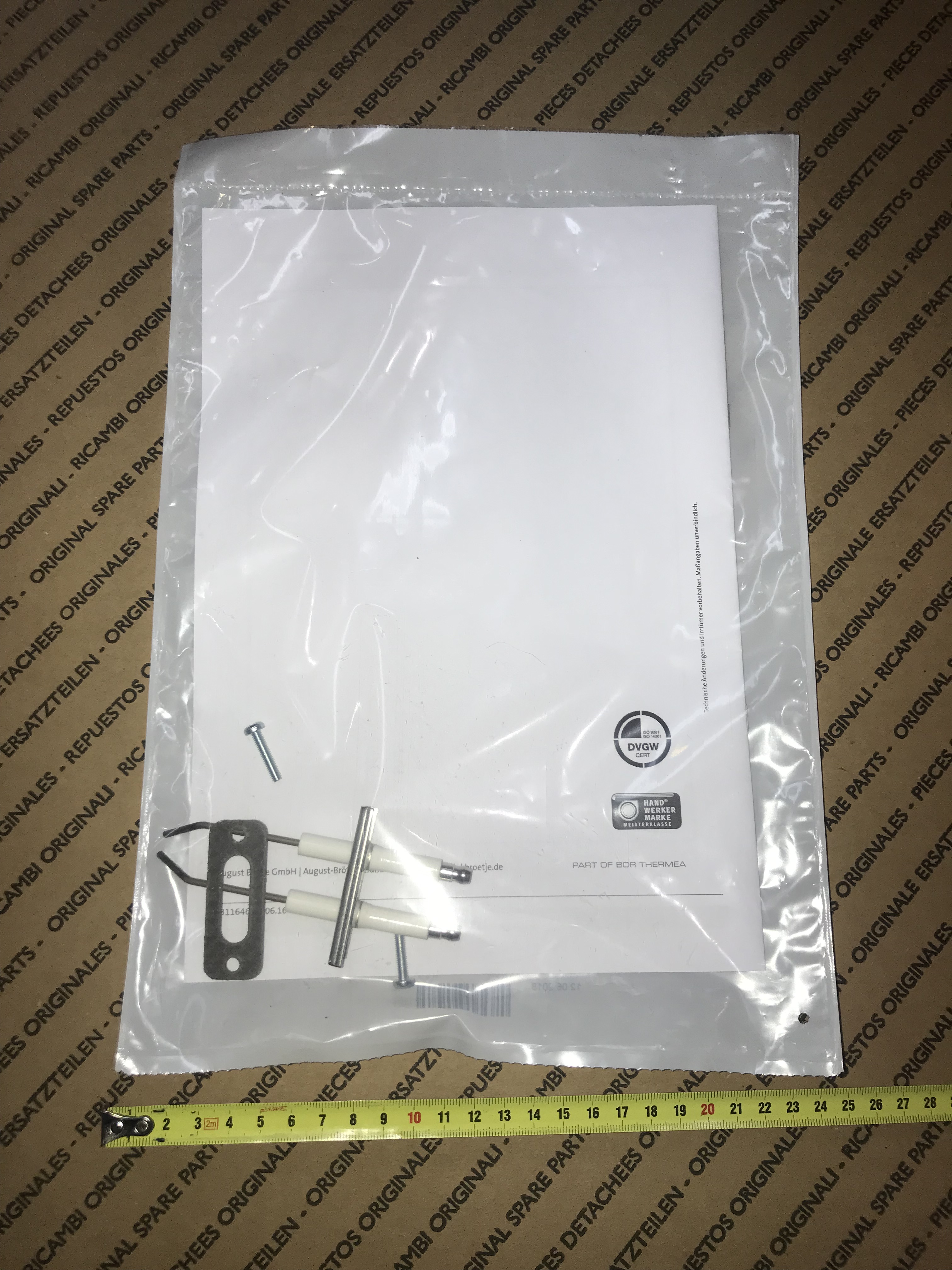

| 68 | 7658431 |  Скачать | Ignition electrode block | Электроды розжига в блоке | 28.04 | 646680 130646680 137658430 | - | ||||||
| 75 | 692646 |  Скачать | GAS VALVE VR425 SGB 260-300 | клапан газовый VR425 | 970.92 | 692304 | - | ||||||

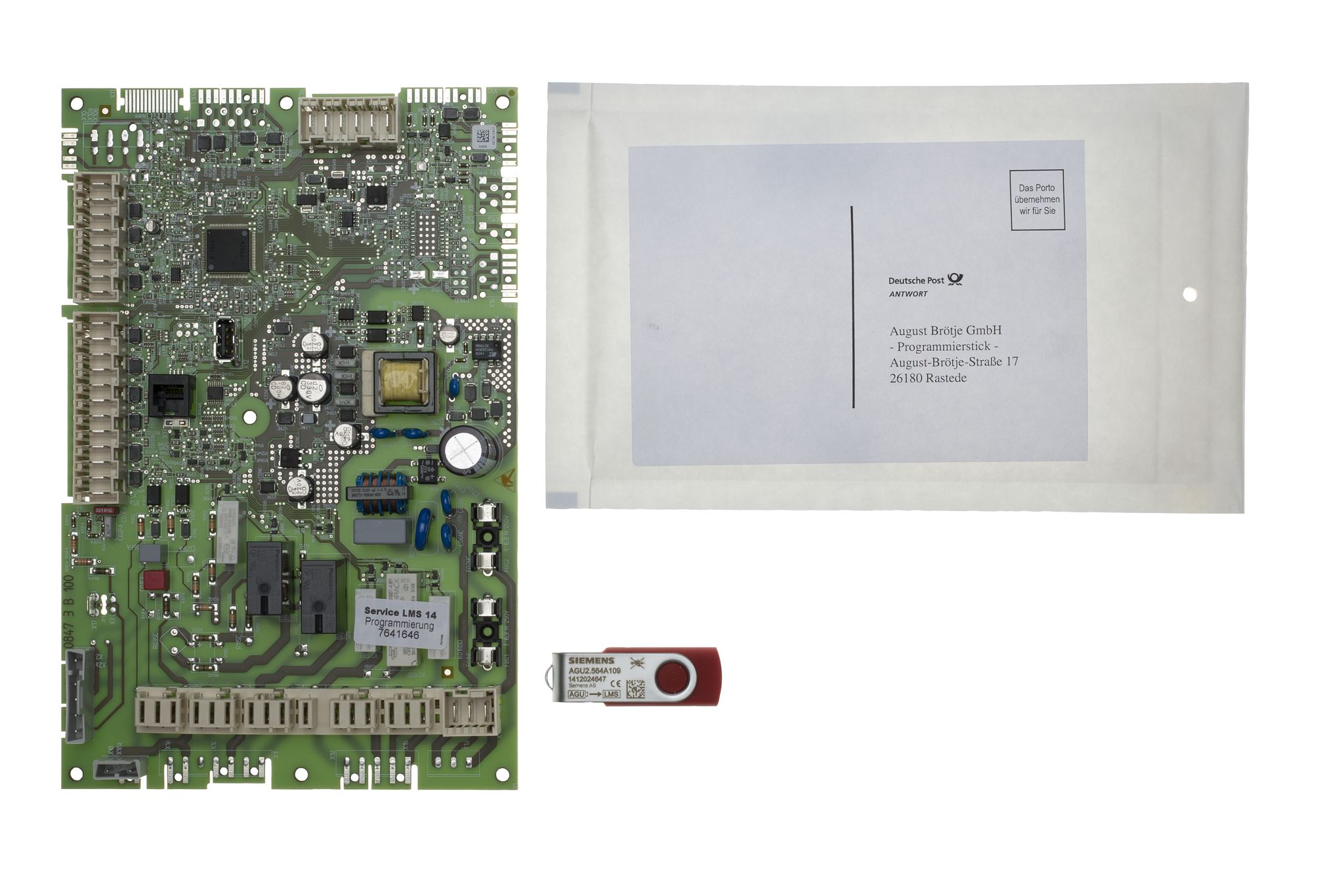

| 90 | 7658423 |  Скачать | SERVICE LMS14 SGB (E) | Электронная плата (LMS14 SIEMENS) | 376.17 | 137310624 137658423 | - | ||||||

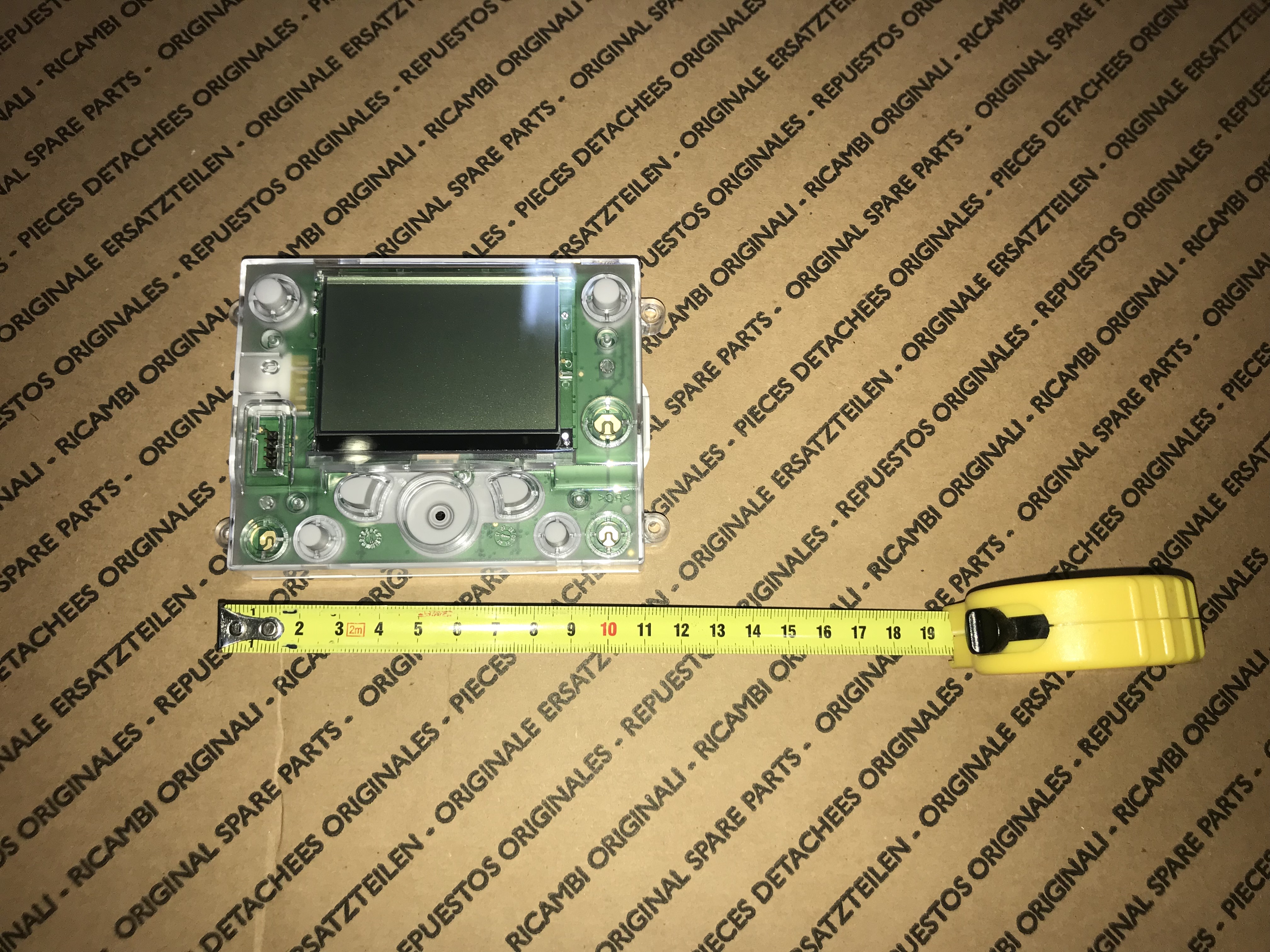

| 999 | 811545 |  Скачать | CENTRAL BOARD DISPLAY | Электронная плата с дисплеем | 151.82 | - | |||||||
| 999 | 803014 |  Скачать | WARTUNGS SET SGB 125-300 E | Комплект для обслуживания | 238.58 | Где купить | JJX000803014 803014 | - | |||||
| 73 | 692274 |  Скачать | Seal for fan SGB 215-300 | Уплотнение вентилятора | 19.05 | Где купить | 696111 | - |
Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|
Аксессуары для притока воздуха и отвода продуктов сгорания по раздельным трубам (для котлов с закрытой камерой сгорания)
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|---|---|---|---|---|---|

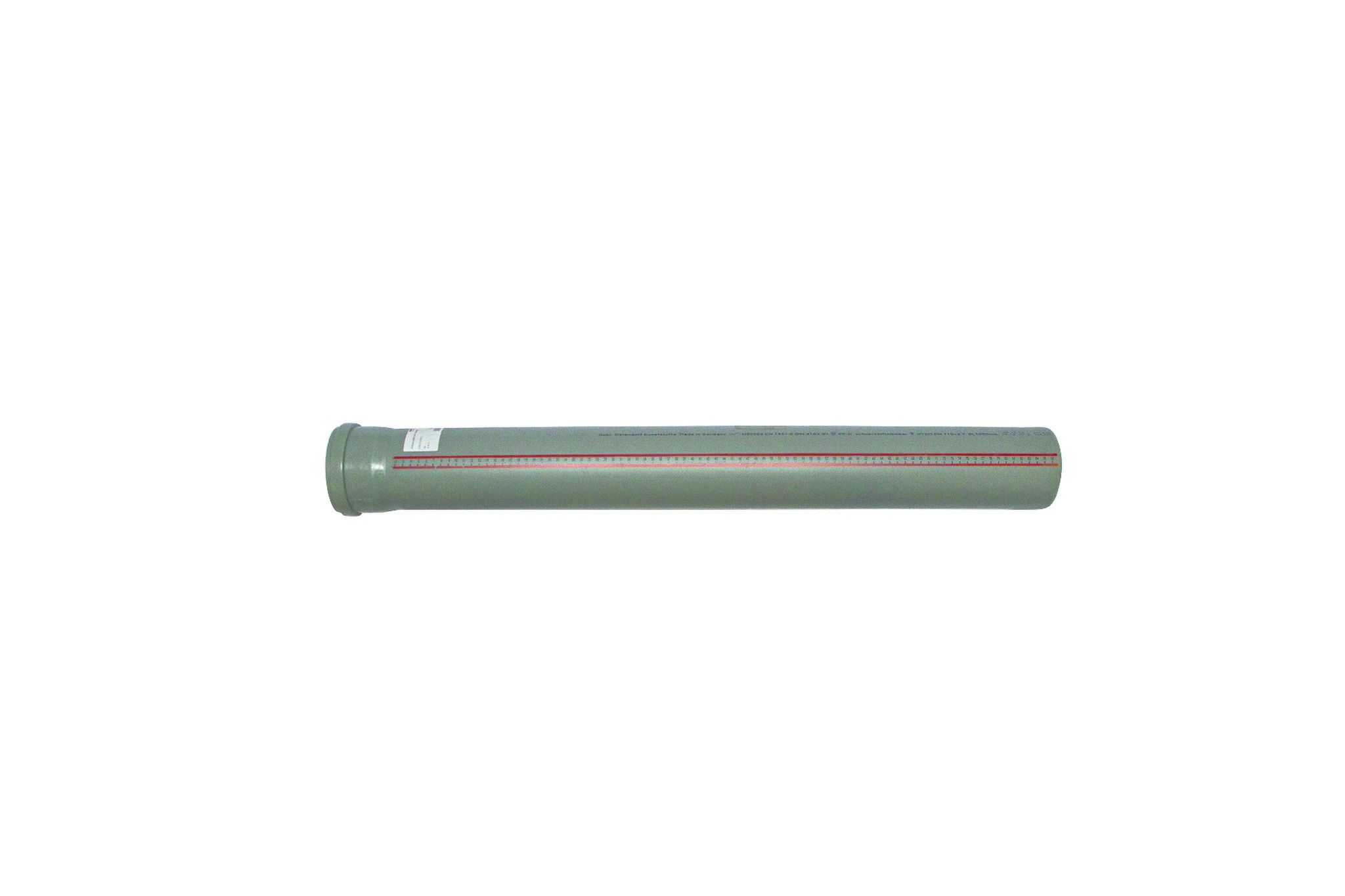

| LXO00097192- |  Скачать | Удлинение полипропиленовое диам. 200 мм, длина 1000 мм для конденсационных котлов | Удлинение полипропиленовое диам. 200 мм, длина 1000 мм для конденсационных котлов | 208.27 | ELONG.TUBE D200mm L=1000mm HT |
Гидравлические аксессуары
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|---|---|---|---|---|---|
| KHG71402431- |  Скачать | Наполнитель полифосфатный для умягчителя воды (набор из 4 картриджей) | Наполнитель полифосфатный для умягчителя воды. В комплект поставки входит наполнитель для четырех картриджей. | 63.25 | POLYPHOSPHATE REFILL | |
| KHG71407831- |  Скачать | Смесительный клапан, резьба G1 | Смесительный клапан, резьба G1 | 63.77 | MIXING VALVE | |
| KHG71407851- |  Скачать | Мотор смесительного клапана | Мотор смесительного клапана, однофазный, синхронный, напряжение 220В, ход штока - 5.5 мм, Мощность - 6 ВА. | 153.31 | MIXING VALVE ENGINE | |
| KHG71407871- |  Скачать | Смесительный клапан, резьба G3/4 | Смесительный клапан, резьба G3/4 | 75.04 | MIXING VALVE G3/4 THREAD | |
| LSD79000033- |  Скачать | Гидравлический разделитель, фланцевое соединение Dn80, 28 м3/ч (до 450кВт) | Гидравлический сепаратор DN80, фланцевое соединение. Диаметр подводок 80 мм - Корпус d=200 мм. Применяется для подключения котлов в каскад суммарной мощностью до 450 кВт | 2445.07 | HYDR.SEPARAT.DN80 FLANGE JUNCT | |
| LSD79000034- |  Скачать | Гидравлический сепаратор DN100, фланцевое соединение, 56 м3/час, до 750 кВт | Гидравлический сепаратор DN100, фланцевое соединение. Диаметр подводок 100 мм - Корпус d=250 мм. Применяется для подключения котлов в каскад суммарной мощностью до 750 кВт | 2396.68 | HYDR.SEPARAT.DN100FLANGE JUNCT | |
| LSD79000042- |  Скачать | Фланцевые прокладки, болты и гайки для разделителя производительностью 28 м3/ч Dn80 | Фланцевые прокладки, болты и гайки для разделителя производительностью 28 м3/ч Dn80 | 107.99 | FLAN/GASK.KIT SEPARAT 28m3/HG2 | |
| LSD79000043- |  Скачать | Комплект прокладок, болтов и гаек для гидравлического разделителя производительностью 18 м3/ч Dn65. | Комплект прокладок, болтов и гаек для гидравлического разделителя производительностью 18 м3/ч Dn65. Комплект состоит из: стальных болтов (М16*60), гаек М16, шайб и 6-ти паронитовых прокладок. | 79.37 | Gaskets/nuts KIT for hydraulic SEPARAT 18m3 / HG2 | |
| LSD79000044- |  Скачать | Фланцевые прокладки, болты и гайки для разделителя производительностью 8,5 м3/ч G2 | Фланцевые прокладки, болты и гайки для разделителя производительностью 8,5 м3/ч G2 | 31.65 | FLAN/GASK.KIT SEPARAT8.5m3/HG2 | |
| 7106865-- |  Скачать | Трубы подачи/возврата в разделитель производительностью 8,5 м3/ч | Трубы подачи/возврата в разделитель производительностью 8,5 м3/ч | 778.33 | Input/output tube, capacity 8,5 cub.m ph | |
| 7106875-- |  Скачать | Трубы подачи/возврата в разделитель производительностью 18 м3/ч DN65 | Трубы подачи/возврата в разделитель производительностью 18 м3/ч DN65. Данные трубы предназначены для присоединения гидравлического разделителя к гидравлическим коллекторам. 2 стальные трубы одна прямая для подачи воды другая возврат из сиcтемы отопления | 853.71 | INPUT/OUTPUT TUBE 18 CUB.M PH | |
| 7106876-- |  Скачать | Трубы подачи/возврата в разделитель производительностью 28 м3/ч Dn80 | Трубы подачи/возврата в разделитель производительностью 28 м3/ч | 627.5 | INPUT/OUTPUT TUBE 28 CUB.M PH | |
| 7106879-- |  Скачать | Теплоизоляция для труб подачи/возврата в разделитель производительностью 8,5 м3/ч | Теплоизоляция для труб подачи/возврата в разделитель производительностью 8,5 м3/ч | 50.9 | TUBES INSULATION 8,5 CUB.M PH | |
| 7106889-- |  Скачать | Теплоизоляция для труб подачи/возврата в разделитель производительностью 18 м3/ч | Теплоизоляция для труб подачи/возврата в разделитель производительностью 18 м3/час. Служит для тепловой изоляции стальных труб, соединяющих гидравлический сепаратор с коллекторами | 61.7 | TUBES INSULATION 18 CUB.M PH | |
| 7106892-- |  Скачать | Теплоизоляция для труб подачи/возврата в разделитель производительностью 28 м3/ч | Теплоизоляция для труб подачи/возврата в разделитель производительностью 28 м3/ч | 55.93 | TUBES INSULATION 28 CUB.M PH |
Аксессуары для регулирования температуры и дистанционного управления оборудованием
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|---|---|---|---|---|---|
| KHG71406281- |  Скачать | Комнатный механический термостат от SIEMENS | Комнатный механический термостат от SIEMENS. Максимальное напряжение и ток на контактах 250В, 16А. Пределы регулирования 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): 1°C | 41.91 | ROOM THERMOSTAT KIT | |
| KHG71407681- |  Скачать | QAZ 36 - Датчик температуры воды контура ГВС для конденсационных котлов | Датчик температуры воды контура ГВС QAZ 36 для конденсационных котлов. Датчик температуры – терморезистор. При помощи этого датчика система управления котла определяет температуру горячей воды в бойлере. Используется только для подключения внешнего бойлера к одноконтурным котлам. | 11.37 | QAZ36 BOILER DHW SENSOR | |
| KHG71407891- |  Скачать | QAD 36 - Контактный датчик температуры для AGU 2.500 | QAD 36 - Контактный датчик температуры для AGU 2.500. Датчик используется для контроля температуры в смесительном контуре. Принцип действия: датчик крепится на трубе подачи в смесительном контуре, при изменении температуры воды в смесительном контуре изменяется электрическое сопротивление датчика и выдается температура на электронную плату котла. Датчик температуры (терморезистер устройство электрической цепи который имеет зависимость меняется температуры в помещении меняется его сопротивление) предназначен для измерения температуры наружного воздуха и изменения модуляции на газовой горелке. | 34.14 | QAD 36- CONT.T° SENS AGU 2.500 | |
| KHG71408691- |  Скачать | Комнатный механический термостат TAM011MI | Комнатный механический термостат. Максимальное напряжение и ток на контактах 250В, 16А. Пределы регулирования 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): <1°C | 24.28 | THERMOSTAT MECHANICAL TAM011MI | |
| 7104408-- |  Скачать | OCI 345 - BUS-интерфейс | BUS-интерфейс OCI 345. Необходим для подключения котлов в каскаде или для подключения котла(-ов) к автоматике RVS46. Соединяется шлейфом с платой котла и создает контакты низковольтной LPB-шины. Устанавливается внутри котла, позволяет объединять несколько котлов в один каскад. Через этот блок осуществляется управление котлами в каскаде (подобно переходнику). Низковольтный блок управления, не более 12 В. | 110.11 | INTERFACE THINK | |
| 7104873-- |  Скачать | QAC 34 - Датчик уличной температуры для конденсационных котлов | Датчик уличной температуры QAC 34 для конденсационных котлов. При использовании датчика температуры воды в системе отопления автоматически изменяется в зависимости от температуры воздуха на улице (подробнее смю инструкции по установке и эксплуатации на котлы). Принцип действия: датчик уличной температуры крепится на улице. Терморезистор означает, что при изменении температуры на улице, меняется его сопротивление. Далее электронная плата считывает эти показания и дает информацию о температуре на улице. | 32.97 | OUTDOOR SENSOR QAC34 | |
| 7105037-- |  Скачать | AVS75 - Внешний модуль для управления дополнительными контурами для BSB-шины | AVS 75 - внешний модуль управления для управления дополнительными контурами для конденсационных котлов. Используется с котлами LUNA Duo-tec MP. Расширяет возможности электронной платы котла. Может использоваться как многофункциональный модуль или для управления смесительного контура отпления. Подключается к одному из котлов, управляет 3-мя независимыми релейными выходами, 2-мя датчиками температуры, имеет 1-н вход для подключения термостата бойлера и 1-н управляющий вход. Поставляется в белом корпусе с прозрачной крышкой. Имеет высоковольтные – 220В и низковольтные – 12В элементы управления. | 267.94 | EXTERNAL CONTROL MODULE | |
| 7105199-- |  Скачать | RVS46 - Внешний модуль для управления дополнительными контурами для BUS-шины | RVS 46 - внешний модуль для управления дополнительными контурами для конденсационных котлов. Используется с котлами LUNA Duo-tec MP. Модуль поставляется в белом коробе для настенного монтажа, устанавливается снаружи и является программируемым контроллером. Соединяется с котлом через низковольтную LPB-шину, не более 12 В. Расширяет возможности электронной платы котла. Позволяет управлять одним смесительным контуром, например напольным низкотемпературным отоплением. Состоит из нескольких реле и клемных колодок для подсоединения котлов, насосов и датчиков температур. Потребляет напряжение 220 вольт. | 401.4 | EXTERNAL CONTROL MODULE | |
| BX4991100068 |  Скачать | Датчик температуры воды в бойлере ГВС (KHG71407681) для котлов ECO-4s, ECO Four, Duo-tec Compact и LUNA Duo-tec E | 9.78 | DHW temperature sensor for boilers ECO-4s, ECO Four, Duo-tec Compact and LUNA Duo-tec E |
Прочие аксессуары
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|---|---|---|---|---|---|
| KHG71412571- |  Скачать | Установка нейтрализации конденсата - напольные котлы | Установка нейтрализации конденсата. Предназначена для нейтрализации конденсата от конденсационных напольных котлов котлов, установленных в каскаде. Мощность котлов от 230 до 350кВт. Принцип работы: Устройство представляет собой емкость, внутрь которой помещается наполнитель. По входному каналу внутрь емкости поступает конденсат из котла, отстаивается, взаимодействует с наполнителем и по мере заполнения емкости через выходной канал самотеком удаляется в канализацию. Наполнитель - гранулят, состоящий из карбоната кальция CAS №1317-65-3, ЕС №215-279-6. Продукция не включена ни в один из классов опасности, предусмотренных Постановлением №52 от 03/02/97 (Директива 67/548/СЕЕ). Габаритные размеры - 260х330х225 | 347.74 | NEUTRALIZER FILTER | |
| KHG71413541- |  Скачать | Наполнитель для установки по нейтрализации конденсата - напольные котлы | Наполнитель для установки по нейтрализации конденсата - напольные котлы. Предназначен для нейтрализации конденсата от напольных котлов, установленных одиночно или в каскаде. Пакет с заполнителем весит 4,9 кг. Применяется для установки KHG714125710 | 57.57 | NEUTRALIZATION CONDENS.KIT FSB | |
| 62350000 |  Скачать | Смазка Molykote | Смазка Molykote. Используется для смазки тороидальных прокладок в гидравлических соединениях котлах | 71.94 | MOLYKOTE 111 COMPOUND (100 G) | |
| RT25001 |  Скачать | Разделительный трансформатор для котельного оборудования BAXI Balance 250 | Разделительный трансформатор для котельного оборудования BAXI Balance 250. | 143.74 | Isolating transformer BAXI Balance 250 | |
| RSW300301 | Настенный источник бесперебойного питания для котельного оборудования BAXI Reserve 300/3 на 3 часа автономной работы котла | 338.12 | BAXI Reserve 300/3 | |||
| RSF300801 | Напольный источник бесперебойного питания для котельного оборудования BAXI Reserve 300/8 на 8 часов автономной работы котла | 417.48 | BAXI Reserve 300/8 |
-
