A7702421

POWER HT-A 1.320 (A7702421)

192654172 - 2509232604090

A7702421

Доступно в текущих заказах

Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет
Документы для сдачи котлов Power Brotje.zip
Инструкция на замену платы для котлов Power HT от Broetje.pdf
Декларация о соответствии котлы конденсационные Power HT-A (130-320 кВт).pdf
Дополнительный сертификат .pdf
Инструкция по замене электонной платы.pdf
POWER HT-A 1.180-1.320 Руководство по установке.pdf

Открыть чертеж

-

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахКоды возможной заменыНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина
Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
Аксессуары для притока воздуха и отвода продуктов сгорания по раздельным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
LXO00097192- Скачать Удлинение полипропиленовое диам. 200 мм, длина 1000 мм для конденсационных котловУдлинение полипропиленовое диам. 200 мм, длина 1000 мм для конденсационных котлов208.27ELONG.TUBE D200mm L=1000mm HT
Гидравлические аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KHG71402431- СкачатьНаполнитель полифосфатный для умягчителя воды (набор из 4 картриджей)Наполнитель полифосфатный для умягчителя воды. В комплект поставки входит наполнитель для четырех картриджей.63.25POLYPHOSPHATE REFILL
KHG71407831- СкачатьСмесительный клапан, резьба G1Смесительный клапан, резьба G163.77MIXING VALVE
KHG71407851- СкачатьМотор смесительного клапанаМотор смесительного клапана, однофазный, синхронный, напряжение 220В, ход штока - 5.5 мм, Мощность - 6 ВА.153.31MIXING VALVE ENGINE
KHG71407871- СкачатьСмесительный клапан, резьба G3/4Смесительный клапан, резьба G3/475.04MIXING VALVE G3/4 THREAD
LSD79000033- Скачать Гидравлический разделитель, фланцевое соединение Dn80, 28 м3/ч (до 450кВт)Гидравлический сепаратор DN80, фланцевое соединение. Диаметр подводок 80 мм - Корпус d=200 мм. Применяется для подключения котлов в каскад суммарной мощностью до 450 кВт2445.07HYDR.SEPARAT.DN80 FLANGE JUNCT
LSD79000034- Скачать Гидравлический сепаратор DN100, фланцевое соединение, 56 м3/час, до 750 кВтГидравлический сепаратор DN100, фланцевое соединение. Диаметр подводок 100 мм - Корпус d=250 мм. Применяется для подключения котлов в каскад суммарной мощностью до 750 кВт2396.68HYDR.SEPARAT.DN100FLANGE JUNCT
LSD79000042- Скачать Фланцевые прокладки, болты и гайки для разделителя производительностью 28 м3/ч Dn80Фланцевые прокладки, болты и гайки для разделителя производительностью 28 м3/ч Dn80107.99FLAN/GASK.KIT SEPARAT 28m3/HG2
LSD79000043- Скачать Комплект прокладок, болтов и гаек для гидравлического разделителя производительностью 18 м3/ч Dn65.Комплект прокладок, болтов и гаек для гидравлического разделителя производительностью 18 м3/ч Dn65. Комплект состоит из: стальных болтов (М16*60), гаек М16, шайб и 6-ти паронитовых прокладок.79.37Gaskets/nuts KIT for hydraulic SEPARAT 18m3 / HG2
LSD79000044- Скачать Фланцевые прокладки, болты и гайки для разделителя производительностью 8,5 м3/ч G2Фланцевые прокладки, болты и гайки для разделителя производительностью 8,5 м3/ч G231.65FLAN/GASK.KIT SEPARAT8.5m3/HG2
7106865-- СкачатьТрубы подачи/возврата в разделитель производительностью 8,5 м3/чТрубы подачи/возврата в разделитель производительностью 8,5 м3/ч778.33Input/output tube, capacity 8,5 cub.m ph
7106875-- СкачатьТрубы подачи/возврата в разделитель производительностью 18 м3/ч DN65Трубы подачи/возврата в разделитель производительностью 18 м3/ч DN65. Данные трубы предназначены для присоединения гидравлического разделителя к гидравлическим коллекторам. 2 стальные трубы одна прямая для подачи воды другая возврат из сиcтемы отопления853.71INPUT/OUTPUT TUBE 18 CUB.M PH
7106876-- СкачатьТрубы подачи/возврата в разделитель производительностью 28 м3/ч Dn80Трубы подачи/возврата в разделитель производительностью 28 м3/ч627.5INPUT/OUTPUT TUBE 28 CUB.M PH
7106879-- СкачатьТеплоизоляция для труб подачи/возврата в разделитель производительностью 8,5 м3/чТеплоизоляция для труб подачи/возврата в разделитель производительностью 8,5 м3/ч50.9TUBES INSULATION 8,5 CUB.M PH
7106889-- СкачатьТеплоизоляция для труб подачи/возврата в разделитель производительностью 18 м3/чТеплоизоляция для труб подачи/возврата в разделитель производительностью 18 м3/час. Служит для тепловой изоляции стальных труб, соединяющих гидравлический сепаратор с коллекторами61.7TUBES INSULATION 18 CUB.M PH
7106892-- СкачатьТеплоизоляция для труб подачи/возврата в разделитель производительностью 28 м3/чТеплоизоляция для труб подачи/возврата в разделитель производительностью 28 м3/ч55.93TUBES INSULATION 28 CUB.M PH
Аксессуары для регулирования температуры и дистанционного управления оборудованием
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KHG71406281- СкачатьКомнатный механический термостат от SIEMENSКомнатный механический термостат от SIEMENS. Максимальное напряжение и ток на контактах 250В, 16А. Пределы регулирования 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): 1°C41.91ROOM THERMOSTAT KIT
KHG71407681- СкачатьQAZ 36 - Датчик температуры воды контура ГВС для конденсационных котловДатчик температуры воды контура ГВС QAZ 36 для конденсационных котлов. Датчик температуры – терморезистор. При помощи этого датчика система управления котла определяет температуру горячей воды в бойлере. Используется только для подключения внешнего бойлера к одноконтурным котлам.11.37QAZ36 BOILER DHW SENSOR
KHG71407891- СкачатьQAD 36 - Контактный датчик температуры для AGU 2.500QAD 36 - Контактный датчик температуры для AGU 2.500. Датчик используется для контроля температуры в смесительном контуре. Принцип действия: датчик крепится на трубе подачи в смесительном контуре, при изменении температуры воды в смесительном контуре изменяется электрическое сопротивление датчика и выдается температура на электронную плату котла. Датчик температуры (терморезистер устройство электрической цепи который имеет зависимость меняется температуры в помещении меняется его сопротивление) предназначен для измерения температуры наружного воздуха и изменения модуляции на газовой горелке.34.14QAD 36- CONT.T° SENS AGU 2.500
KHG71408691- СкачатьКомнатный механический термостат TAM011MIКомнатный механический термостат. Максимальное напряжение и ток на контактах 250В, 16А. Пределы регулирования 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): <1°C24.28THERMOSTAT MECHANICAL TAM011MI
7104408-- СкачатьOCI 345 - BUS-интерфейсBUS-интерфейс OCI 345. Необходим для подключения котлов в каскаде или для подключения котла(-ов) к автоматике RVS46. Соединяется шлейфом с платой котла и создает контакты низковольтной LPB-шины. Устанавливается внутри котла, позволяет объединять несколько котлов в один каскад. Через этот блок осуществляется управление котлами в каскаде (подобно переходнику). Низковольтный блок управления, не более 12 В.110.11INTERFACE THINK
7104873-- СкачатьQAC 34 - Датчик уличной температуры для конденсационных котловДатчик уличной температуры QAC 34 для конденсационных котлов. При использовании датчика температуры воды в системе отопления автоматически изменяется в зависимости от температуры воздуха на улице (подробнее смю инструкции по установке и эксплуатации на котлы). Принцип действия: датчик уличной температуры крепится на улице. Терморезистор означает, что при изменении температуры на улице, меняется его сопротивление. Далее электронная плата считывает эти показания и дает информацию о температуре на улице.32.97OUTDOOR SENSOR QAC34
7105037-- СкачатьAVS75 - Внешний модуль для управления дополнительными контурами для BSB-шиныAVS 75 - внешний модуль управления для управления дополнительными контурами для конденсационных котлов. Используется с котлами LUNA Duo-tec MP. Расширяет возможности электронной платы котла. Может использоваться как многофункциональный модуль или для управления смесительного контура отпления. Подключается к одному из котлов, управляет 3-мя независимыми релейными выходами, 2-мя датчиками температуры, имеет 1-н вход для подключения термостата бойлера и 1-н управляющий вход. Поставляется в белом корпусе с прозрачной крышкой. Имеет высоковольтные – 220В и низковольтные – 12В элементы управления.267.94EXTERNAL CONTROL MODULE
7105199-- СкачатьRVS46 - Внешний модуль для управления дополнительными контурами для BUS-шиныRVS 46 - внешний модуль для управления дополнительными контурами для конденсационных котлов. Используется с котлами LUNA Duo-tec MP. Модуль поставляется в белом коробе для настенного монтажа, устанавливается снаружи и является программируемым контроллером. Соединяется с котлом через низковольтную LPB-шину, не более 12 В. Расширяет возможности электронной платы котла. Позволяет управлять одним смесительным контуром, например напольным низкотемпературным отоплением. Состоит из нескольких реле и клемных колодок для подсоединения котлов, насосов и датчиков температур. Потребляет напряжение 220 вольт.401.4EXTERNAL CONTROL MODULE
BX4991100068 Скачать Датчик температуры воды в бойлере ГВС (KHG71407681) для котлов ECO-4s, ECO Four, Duo-tec Compact и LUNA Duo-tec E9.78DHW temperature sensor for boilers ECO-4s, ECO Four, Duo-tec Compact and LUNA Duo-tec E
Прочие аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина

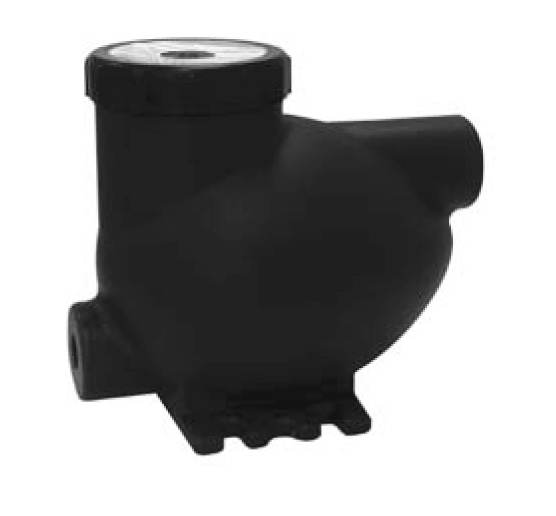

KHG71412571- Скачать Установка нейтрализации конденсата - напольные котлыУстановка нейтрализации конденсата. Предназначена для нейтрализации конденсата от конденсационных напольных котлов котлов, установленных в каскаде. Мощность котлов от 230 до 350кВт. Принцип работы: Устройство представляет собой емкость, внутрь которой помещается наполнитель. По входному каналу внутрь емкости поступает конденсат из котла, отстаивается, взаимодействует с наполнителем и по мере заполнения емкости через выходной канал самотеком удаляется в канализацию. Наполнитель - гранулят, состоящий из карбоната кальция CAS №1317-65-3, ЕС №215-279-6. Продукция не включена ни в один из классов опасности, предусмотренных Постановлением №52 от 03/02/97 (Директива 67/548/СЕЕ). Габаритные размеры - 260х330х225347.74NEUTRALIZER FILTER

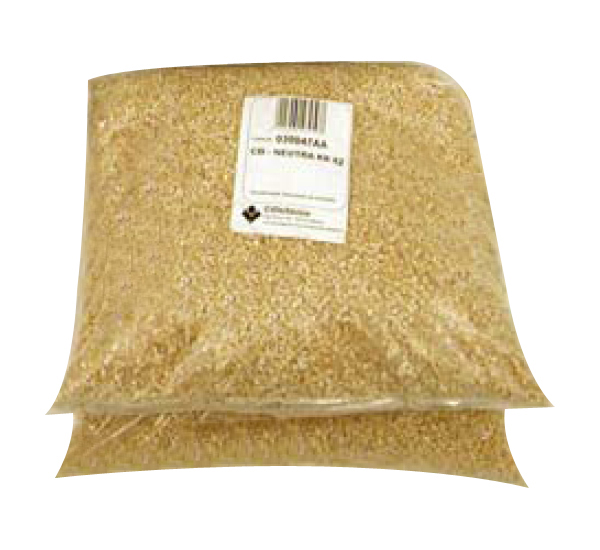

KHG71413541- Скачать Наполнитель для установки по нейтрализации конденсата - напольные котлыНаполнитель для установки по нейтрализации конденсата - напольные котлы. Предназначен для нейтрализации конденсата от напольных котлов, установленных одиночно или в каскаде. Пакет с заполнителем весит 4,9 кг. Применяется для установки KHG71412571057.57NEUTRALIZATION CONDENS.KIT FSB
62350000 СкачатьСмазка MolykoteСмазка Molykote. Используется для смазки тороидальных прокладок в гидравлических соединениях котлах71.94MOLYKOTE 111 COMPOUND (100 G)
RT25001 СкачатьРазделительный трансформатор для котельного оборудования BAXI Balance 250Разделительный трансформатор для котельного оборудования BAXI Balance 250.143.74Isolating transformer BAXI Balance 250
RSW300301Настенный источник бесперебойного питания для котельного оборудования BAXI Reserve 300/3 на 3 часа автономной работы котла338.12BAXI Reserve 300/3
RSF300801Напольный источник бесперебойного питания для котельного оборудования BAXI Reserve 300/8 на 8 часов автономной работы котла417.48BAXI Reserve 300/8
