721908701
SIG-2 11i (7219087)
5123ADN017647 - 204960811
7219087--
Доступно в текущих заказах
Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет
Презентация SIG-2 (Основная презентация).pdf
Презентация SIG-2 (Монтаж-Установка).pdf
Презентация SIG-2 (Настройка-Обслуживание).pdf
Презентация SIG-2 (Принцип работы).pdf
Заводская идентификационная табличка SIG-2.pdf
SIG-2 11 i Газовый проточный водонагреватель прозводительностью 11 л/мин с электророзжигом
BAXI
8022945990859
11.1
13.1
592
314
245
655
280
367
Водонагреватели газовые
Встроенная
Настенный
Открытая камера сгорания
Естественная тяга
Нет
Проточный
Теплообменник газ/вода
Электророзжиг с промежуточной запальной горелкой
По току ионизации
21.8
9
19
7.5
2.31
1.72
83
87
35-60
10.9
7.8
2.5
10
0.2
110
5
13,5-20
380
| Позиция на чертеже | Артикул | Фото | Английское наименование | Русское наименование | Рекомендованная розничная цена, у.е. | Наличие на складах | Коды возможной замены | Начиная с серийного номера | До серийного номера | Взаимозаменяемость | Код новой детали | Дополн. инфо | Корзина |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

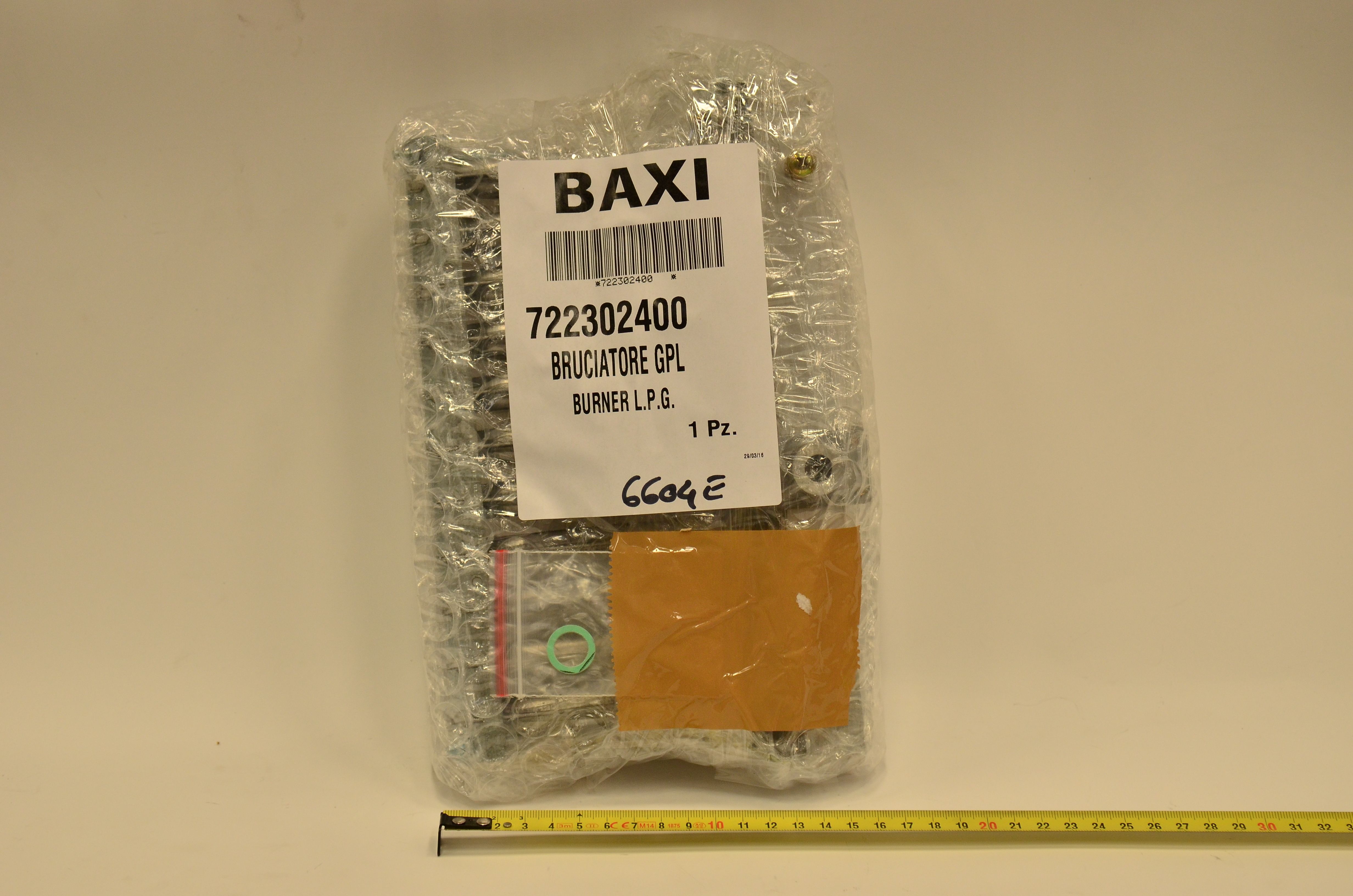

| 16 | 722302400 |  Скачать | BURNER L.P.G. | Горелка в сборе сжиженный газ | 0 | 70553126 | 70553126 | - | |||||

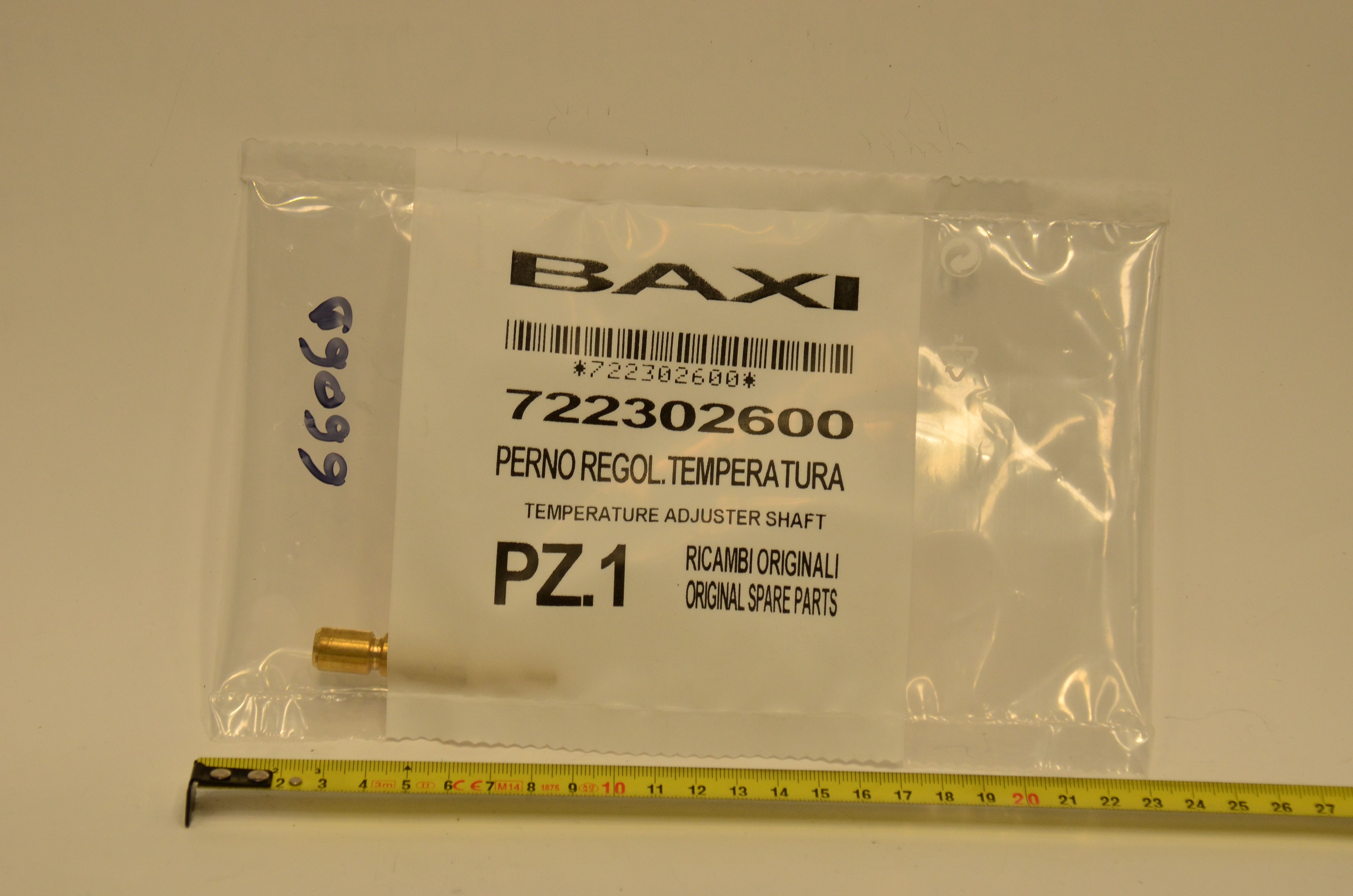

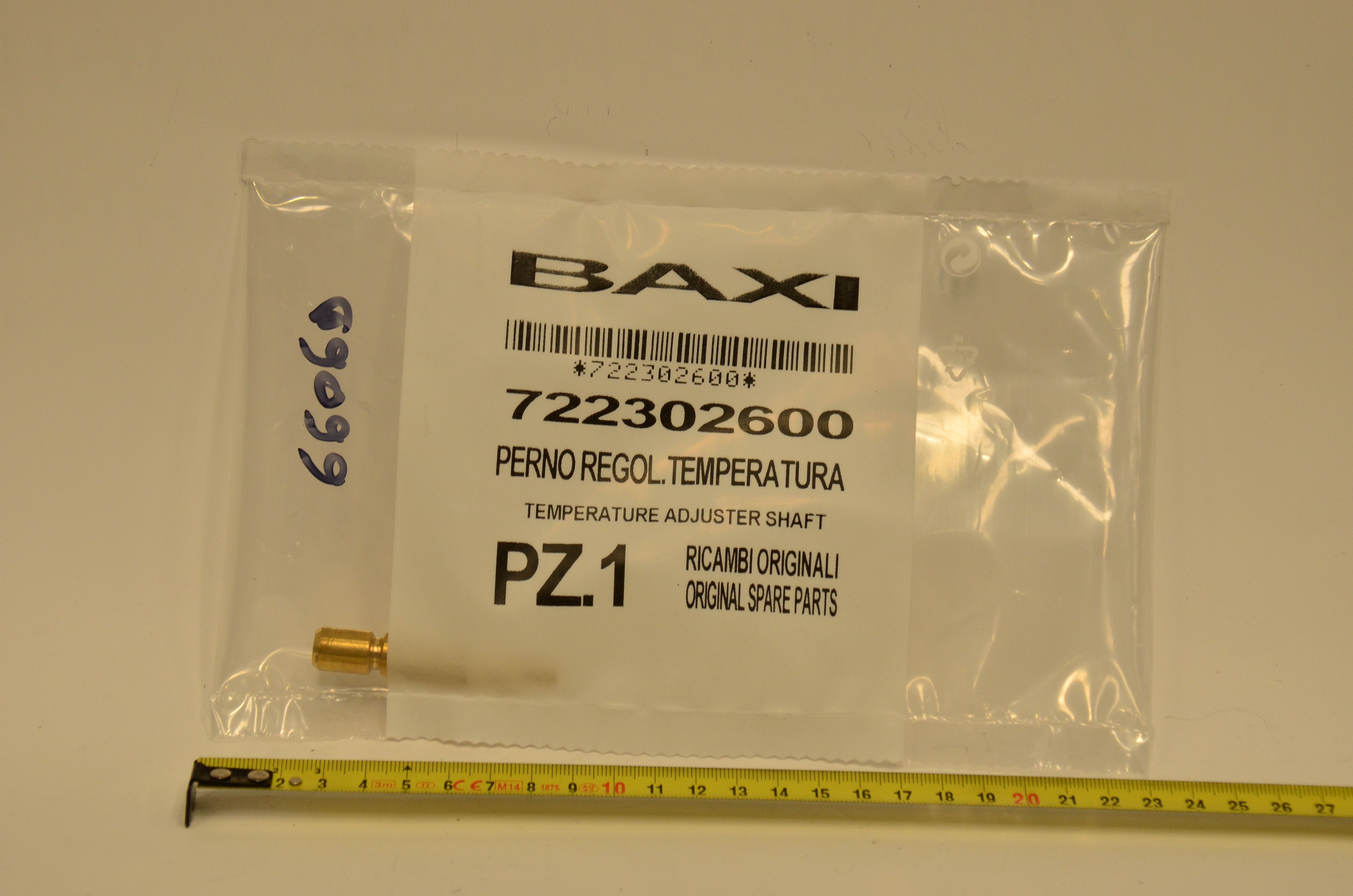

| 34 | 722302600 |  Скачать | TEMPERATURE ADJUSTER SHAFT | Шток регулятора температуры | 9.27 | Где купить | 70553148 | 70553148 | - | ||||

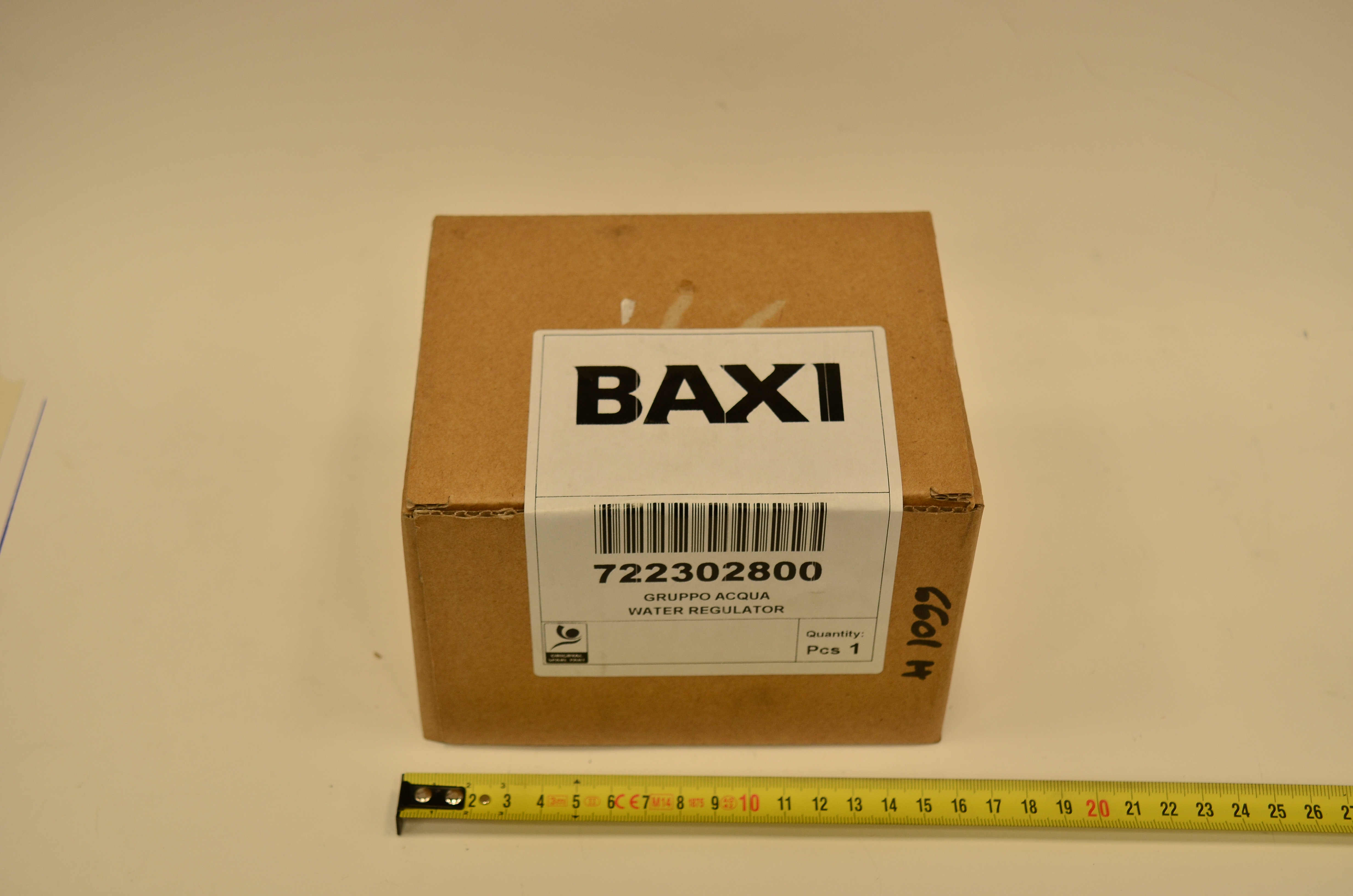

| 28 | 722302800 |  Скачать | WATER REGULATOR | Регулятор протока | 121.43 | 70553226 | 70553226 | - | |||||

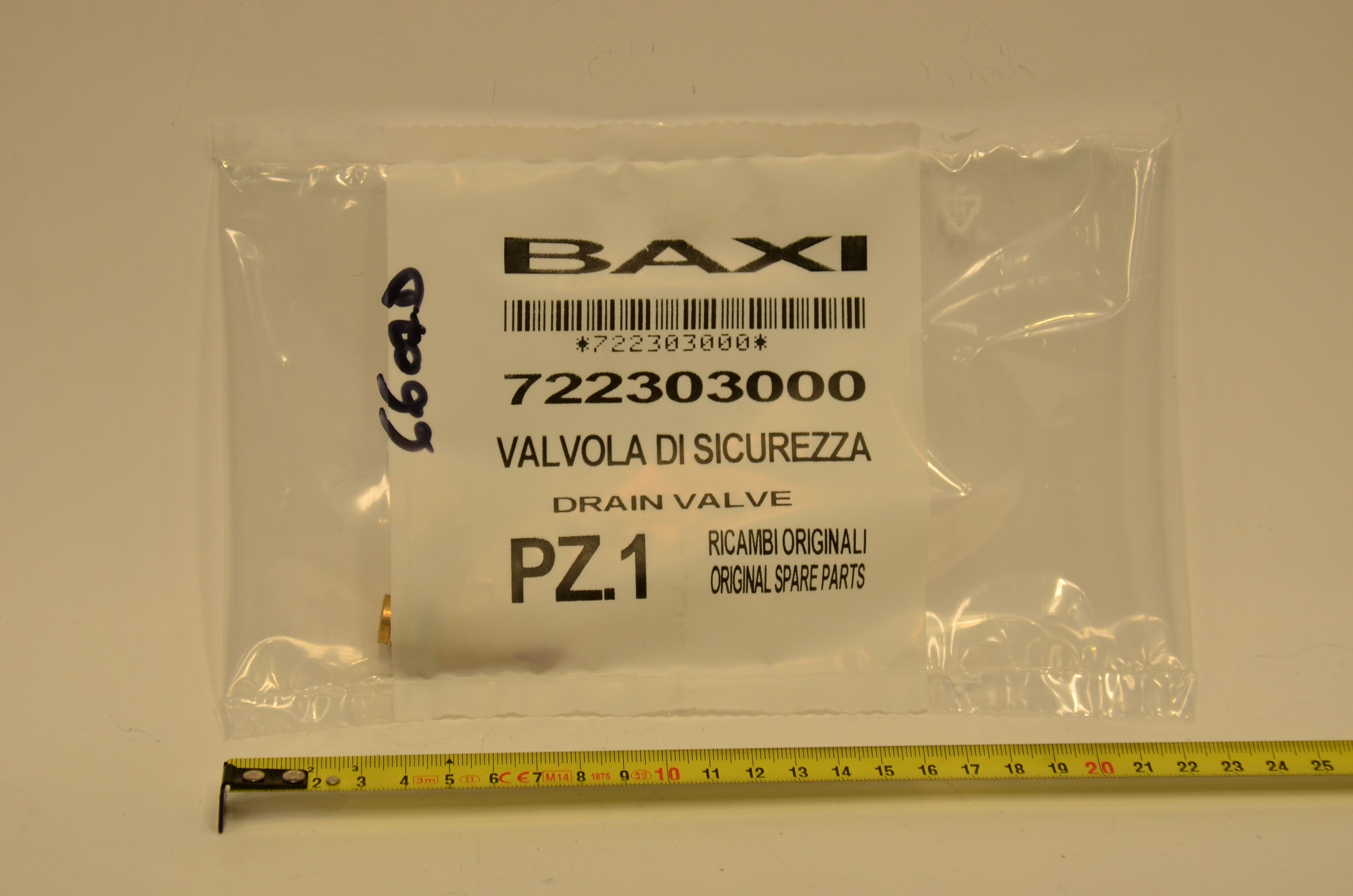

| 29 | 722303000 |  Скачать | DRAIN VALVE | Клапан | 14.17 | Где купить | 70553230 | 70553230 | - | ||||

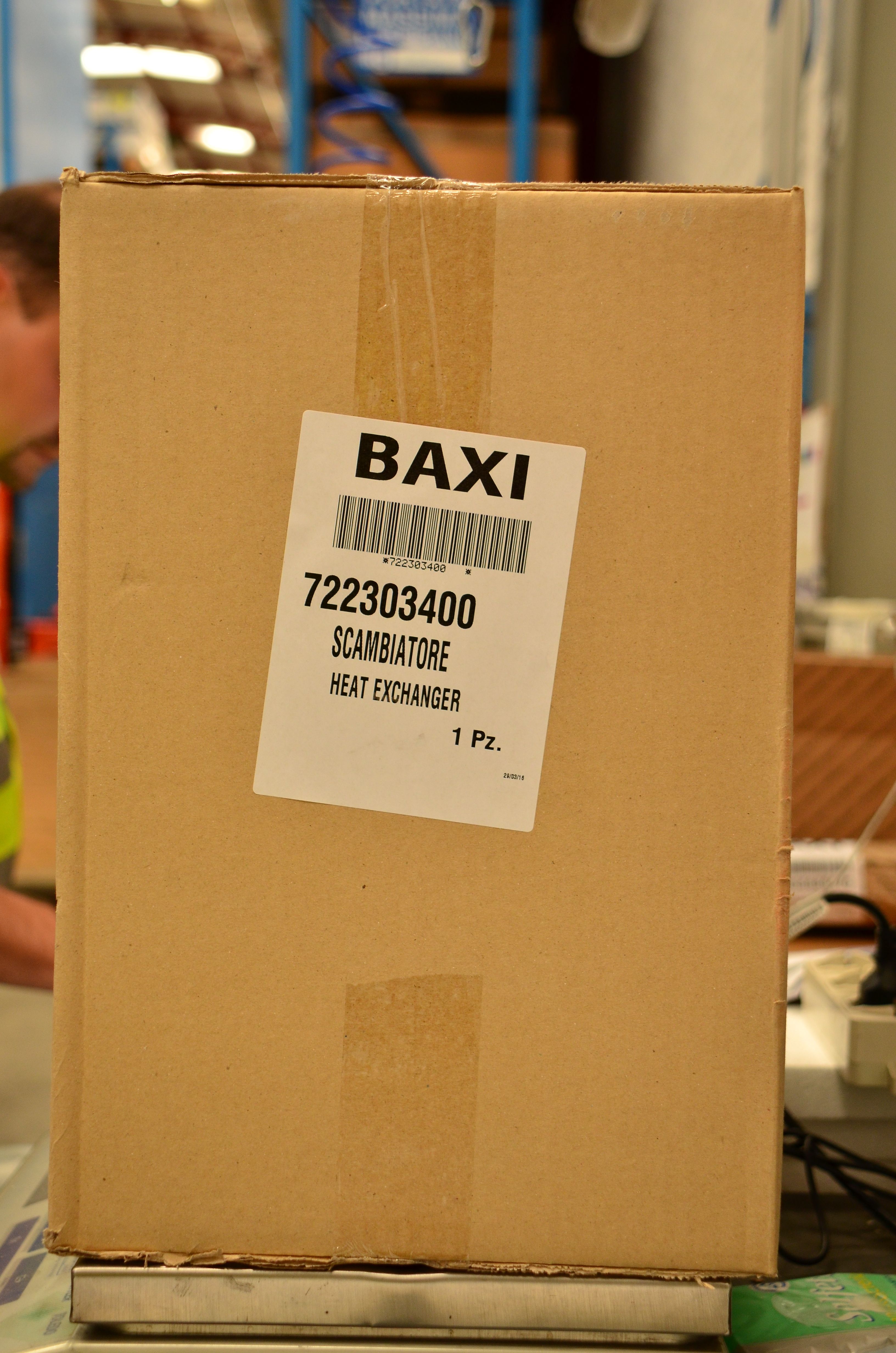

| 2 | 722303400 |  Скачать | HEAT EXCHANGER | Теплообменник | 0 | Где купить | 70553548 | 70553548 | - | ||||

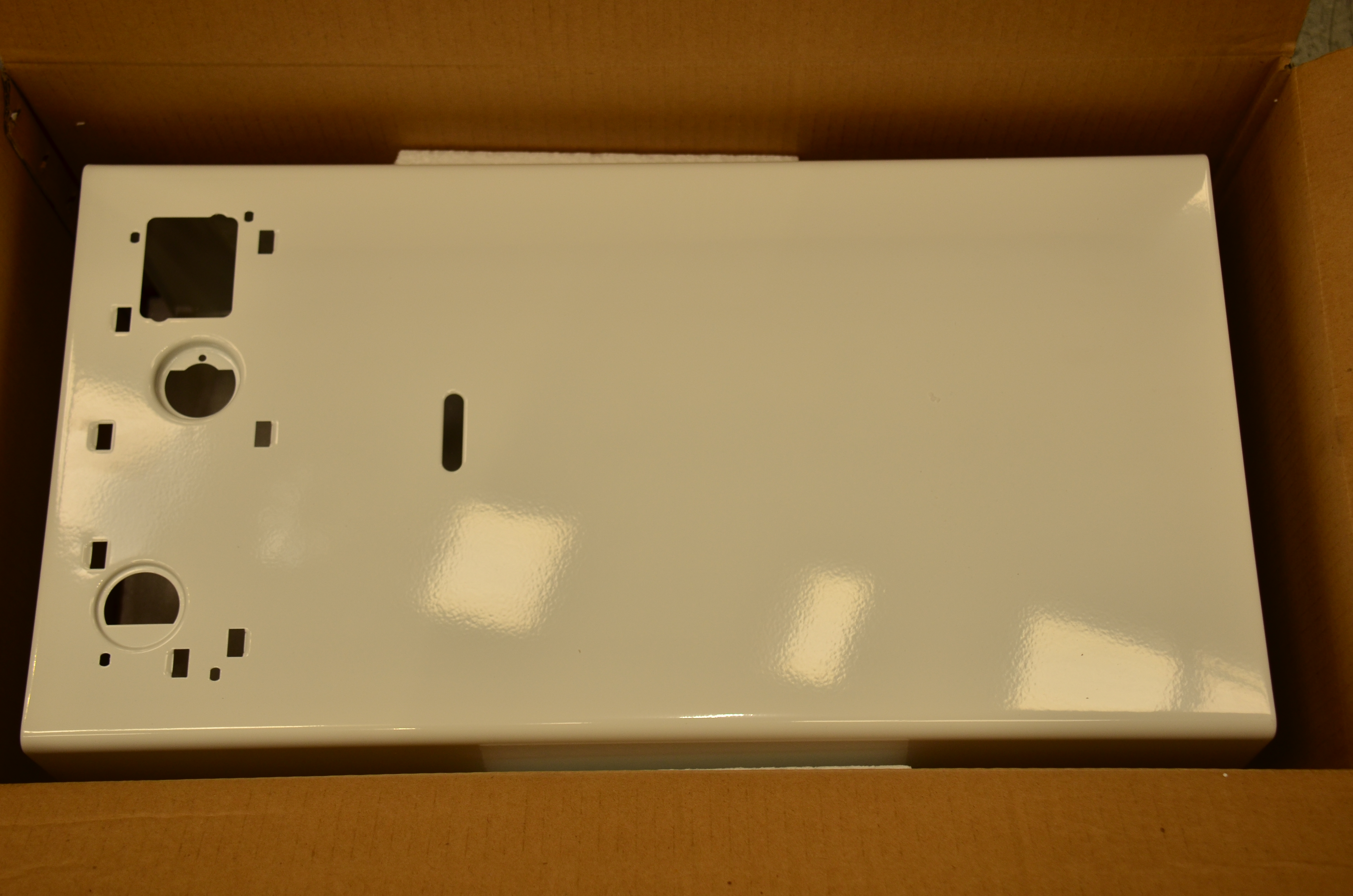

| 3 | 722303600 |  Скачать | COVER FOR -11 LT- | Кожух декоративный | 78.24 | 70553592 20003019 | 70553592 | - | |||||
| 4 | 722303800 |  Скачать | PLASTIC PANEL | Панель пластиковая | 25.53 | 70553594 | 70553594 | - | |||||

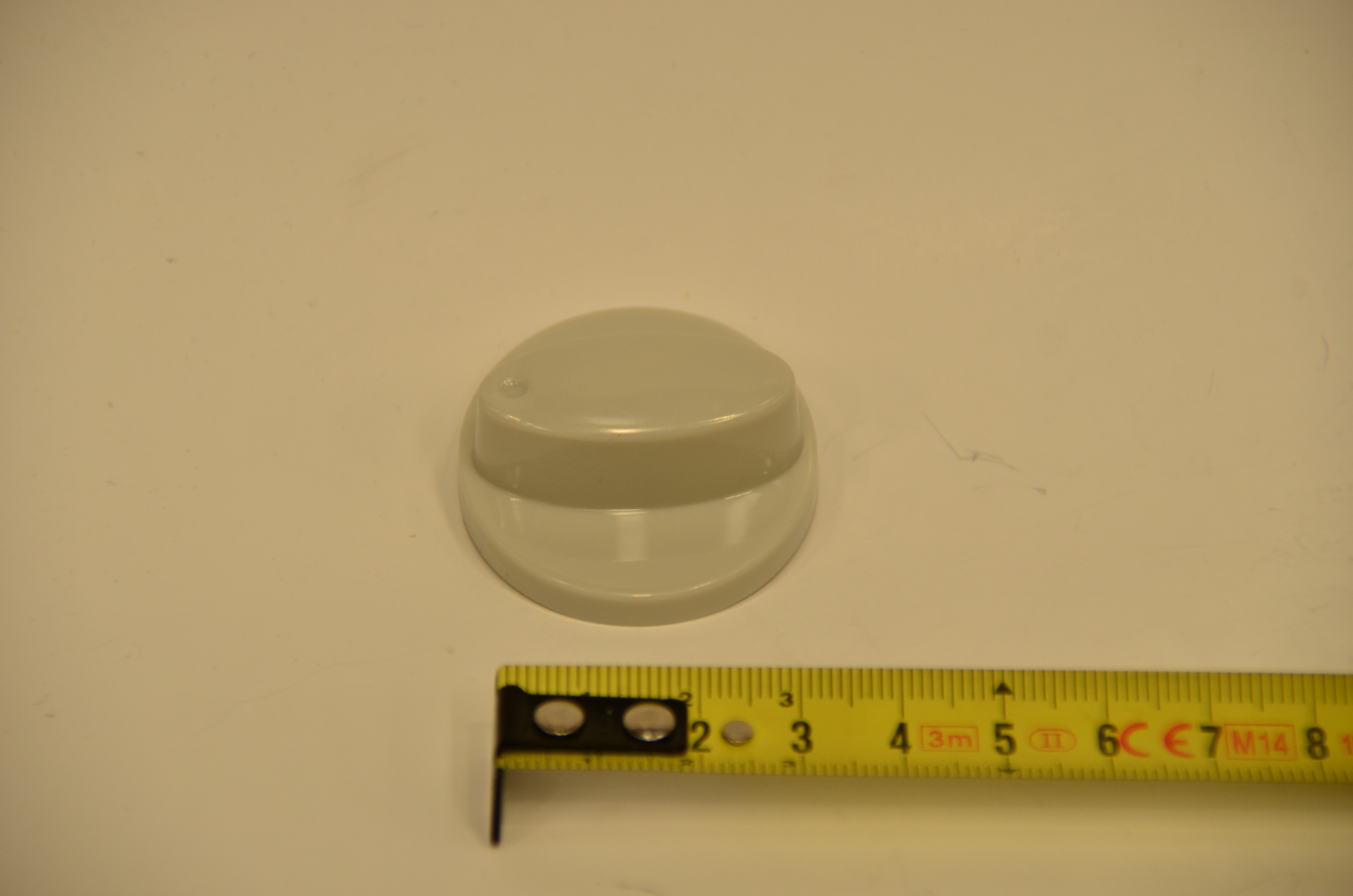

| 5 | 722304000 |  Скачать | TEMPERATURE SELECTION KNOB | Рукоятка | 4.6 | Где купить | 70553596 | 70553596 | - | ||||

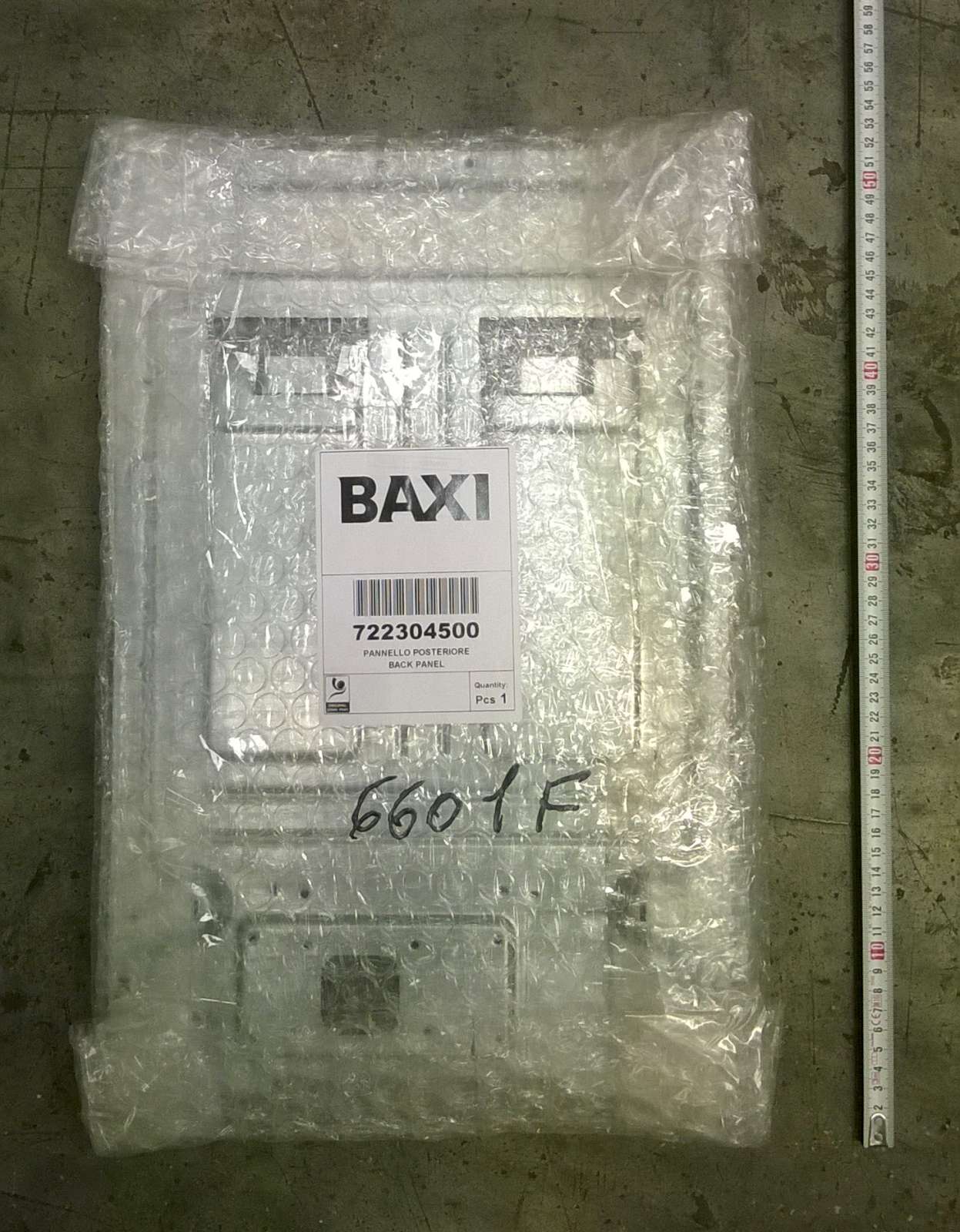

| 6 | 722304500 |  Скачать | BACK PANEL | Панель задняя | 0 | 70553691 | 70553691 | - | |||||

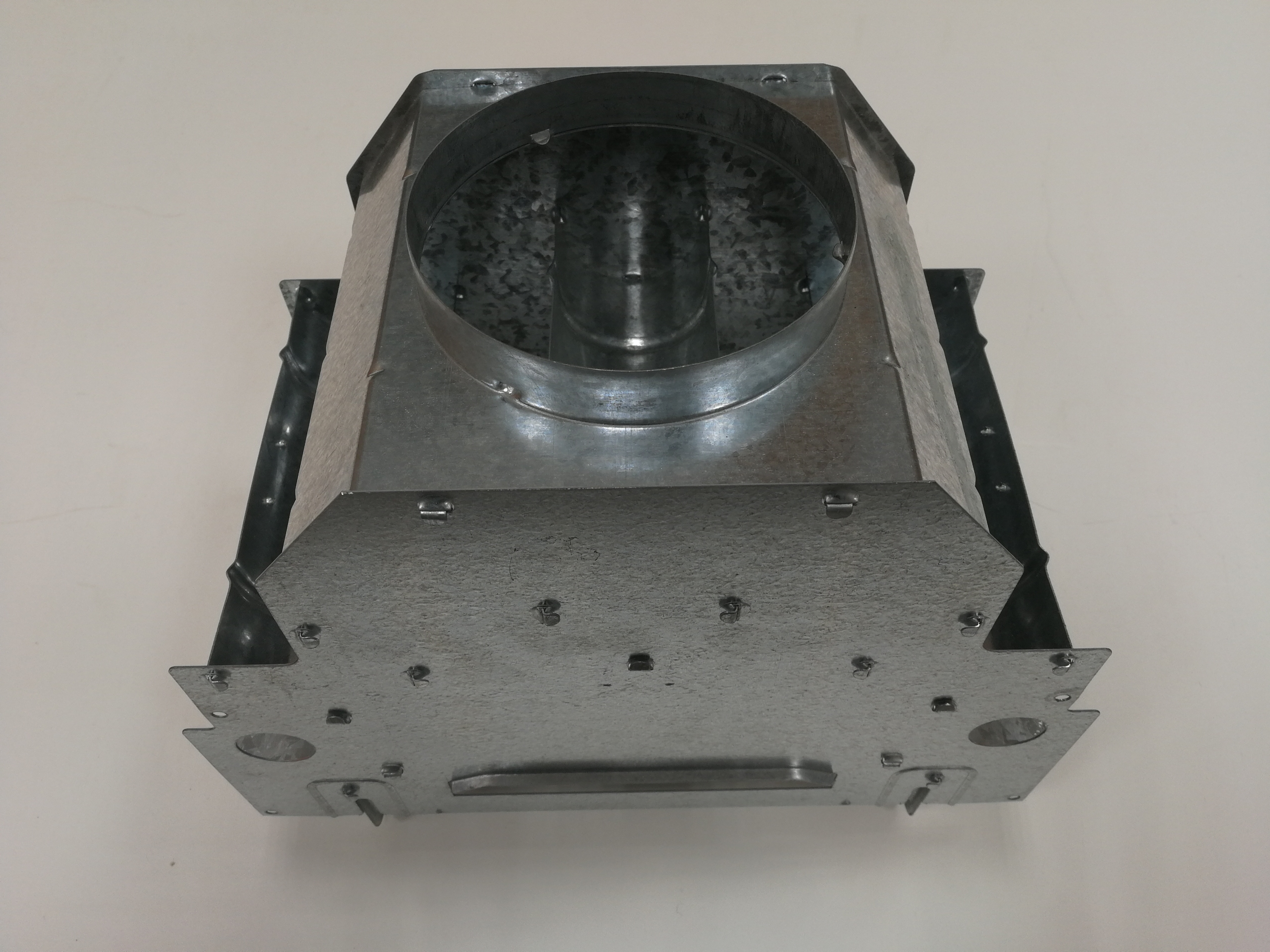

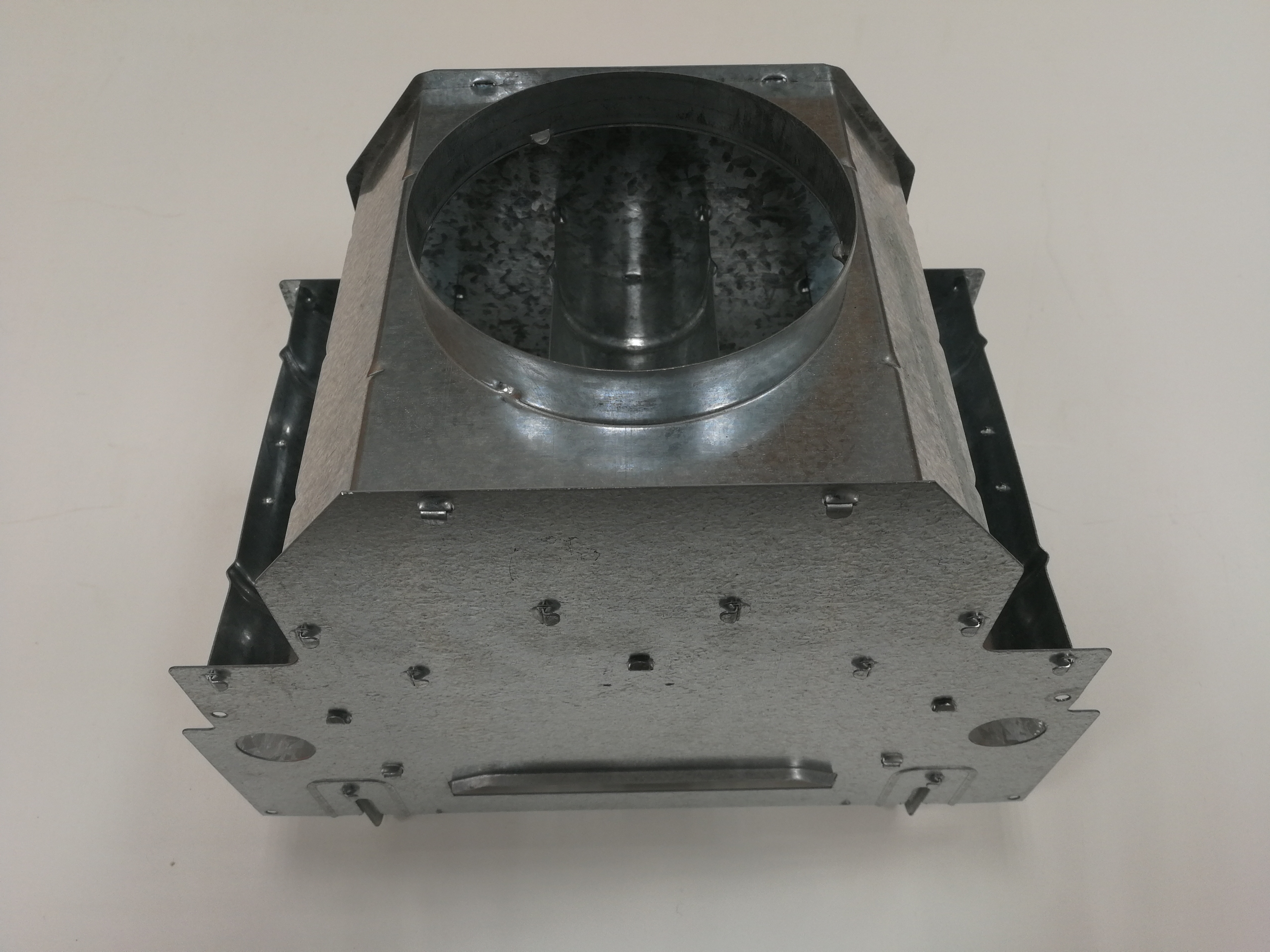

| 1 | 722304600 |  Скачать | DRAUGHT DIVERTER | Стабилизатор тяги | 0 | 70553692 | 70553692 | - | |||||

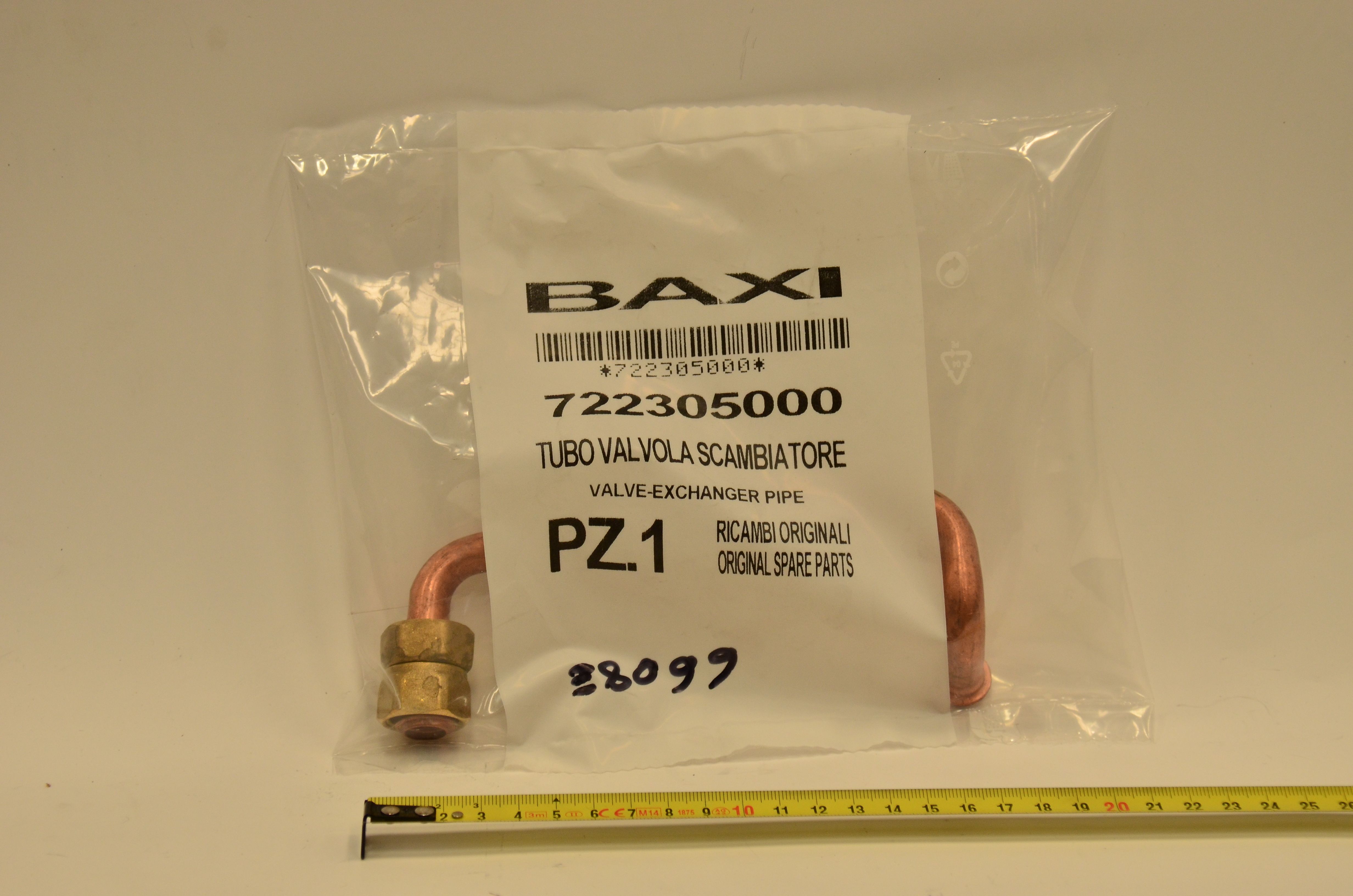

| 10 | 722305000 |  Скачать | VALVE - EXCHANGER PIPE | Трубка клапан-теплообменник | 0 | Где купить | 70553702 | 70553702 | - | ||||

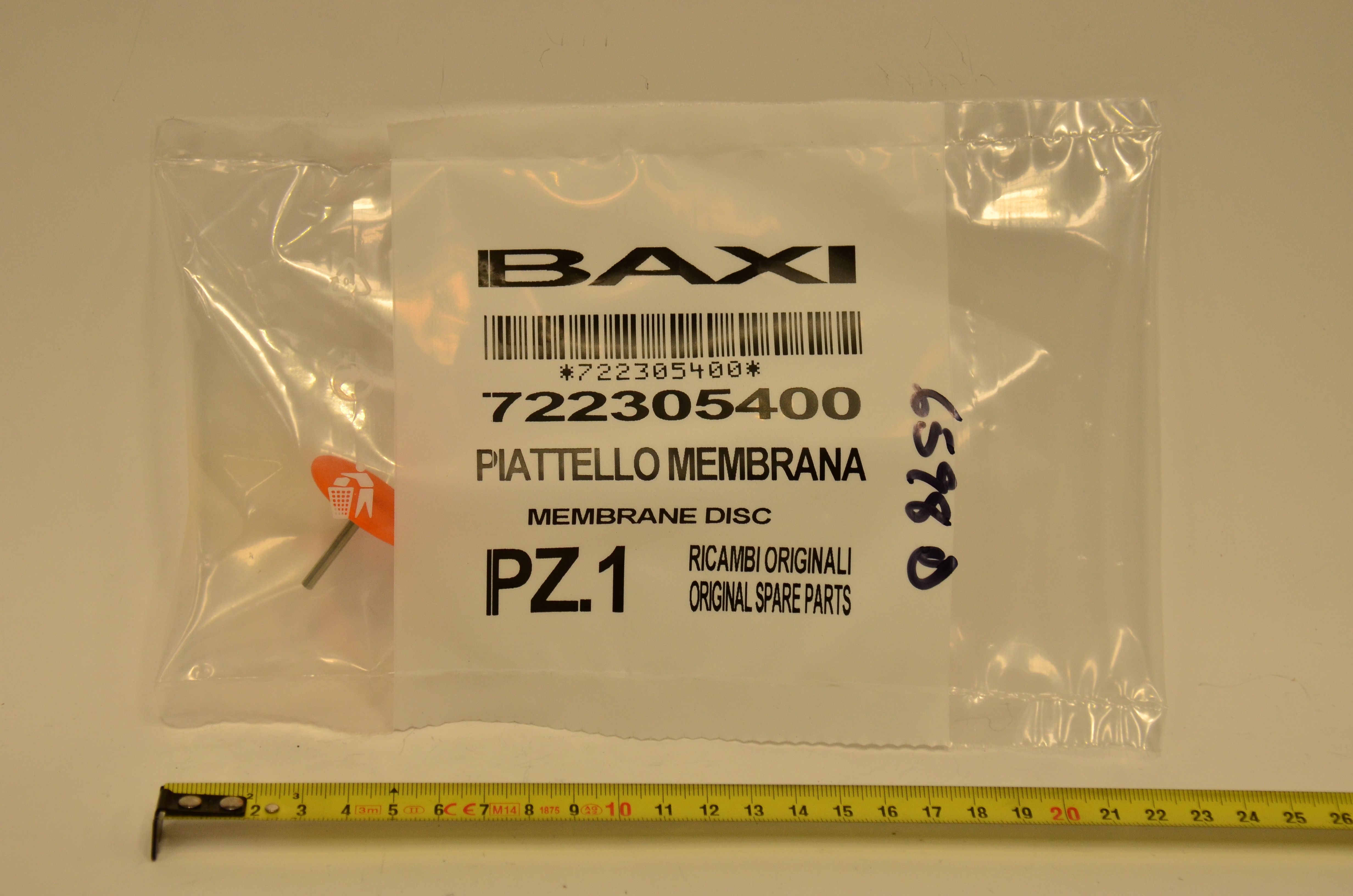

| 32 | 722305400 |  Скачать | MEMBRANE DISC | Тарелка мембраны | 2.12 | Где купить | 70553708 | 70553708 | - | ||||

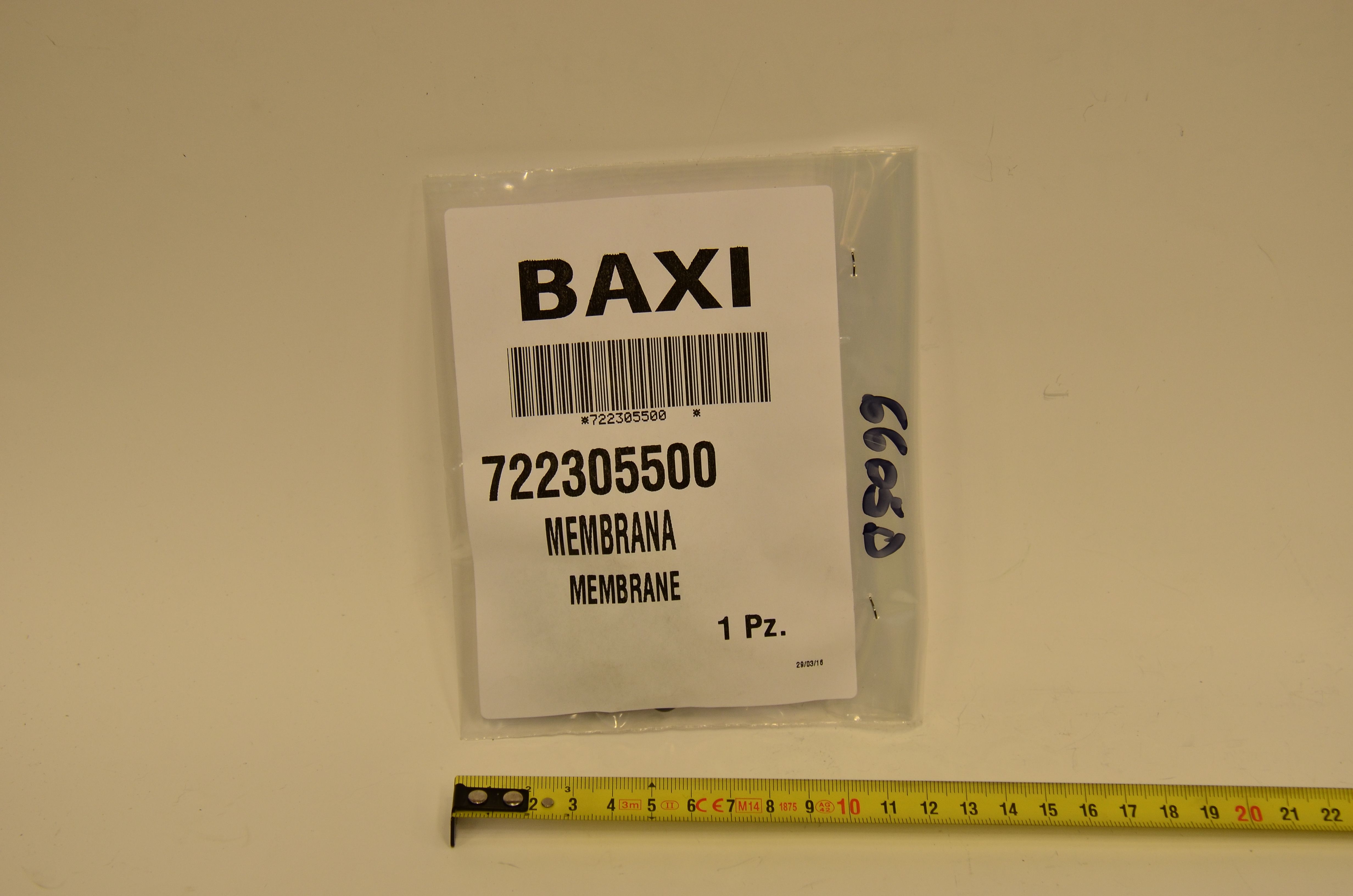

| 31 | 722305500 |  Скачать | MEMBRANE | Мембрана | 3.87 | Где купить | 70553709 | 70553709 | - | ||||

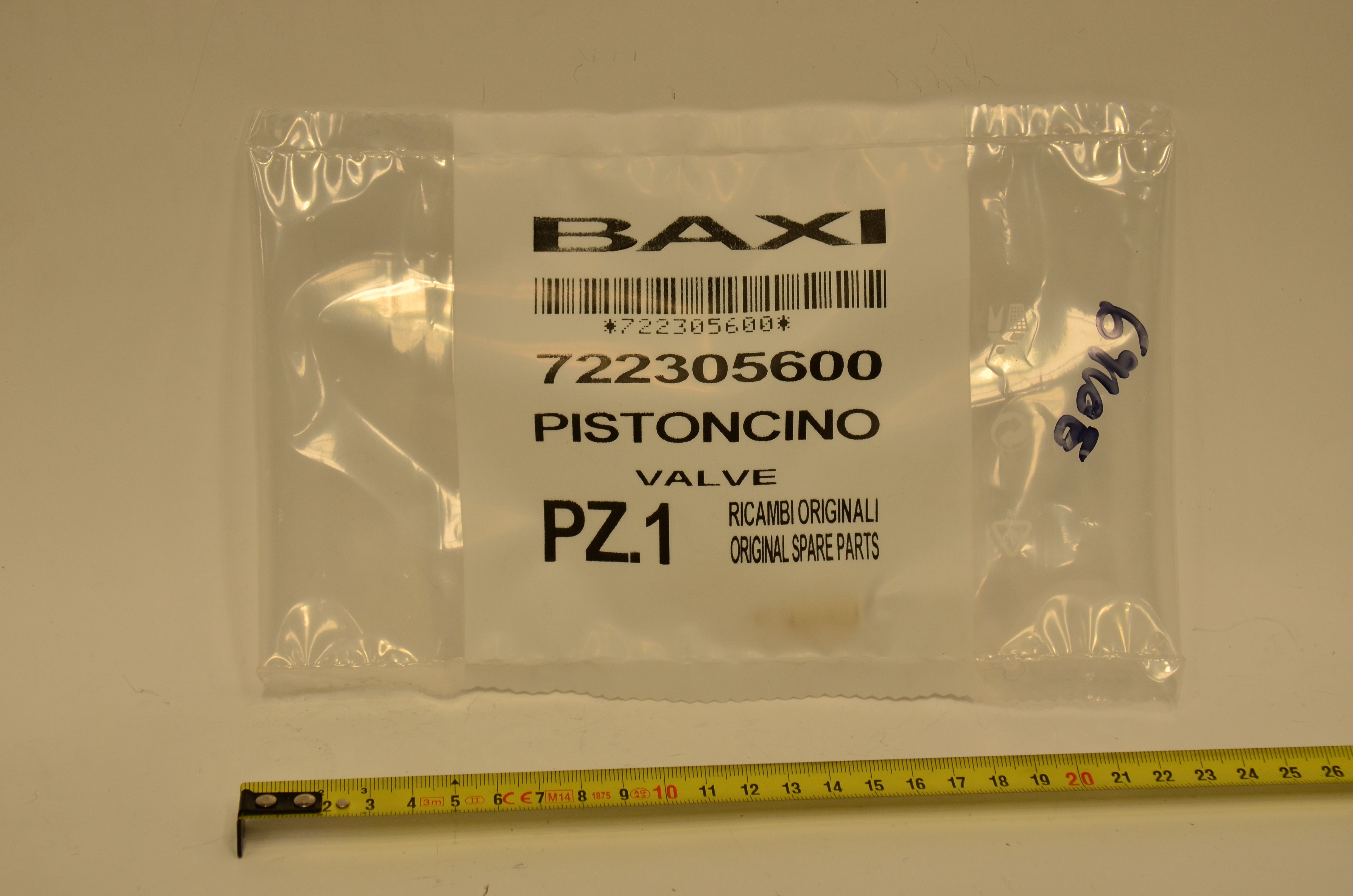

| 30 | 722305600 |  Скачать | VALVE | Клапан | 2.38 | Где купить | 70553710 | 70553710 | - | ||||

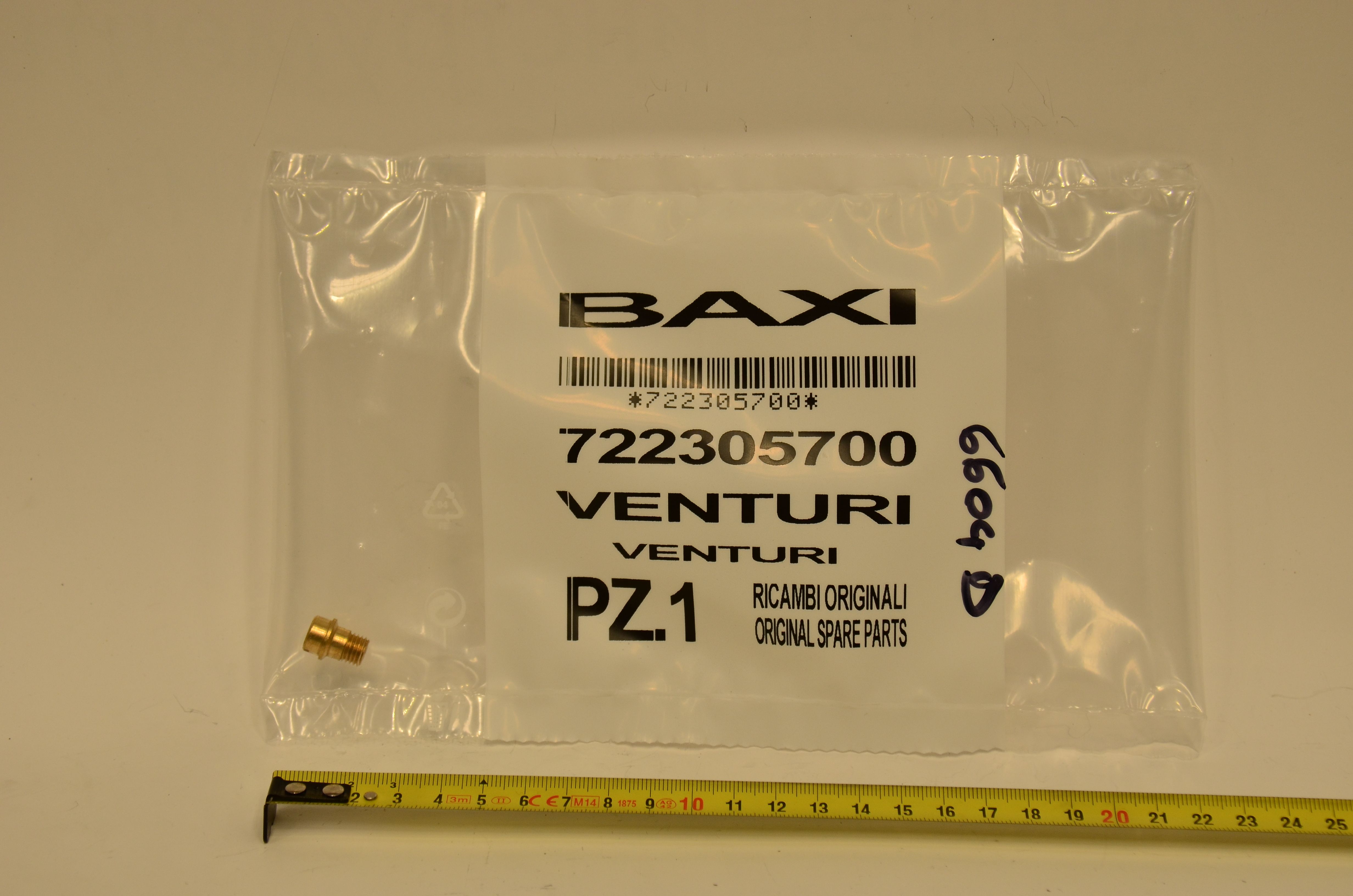

| 35 | 722305700 |  Скачать | VENTURI | Устройство Вентури | 2.8 | 70553713 | 70553713 | - | |||||

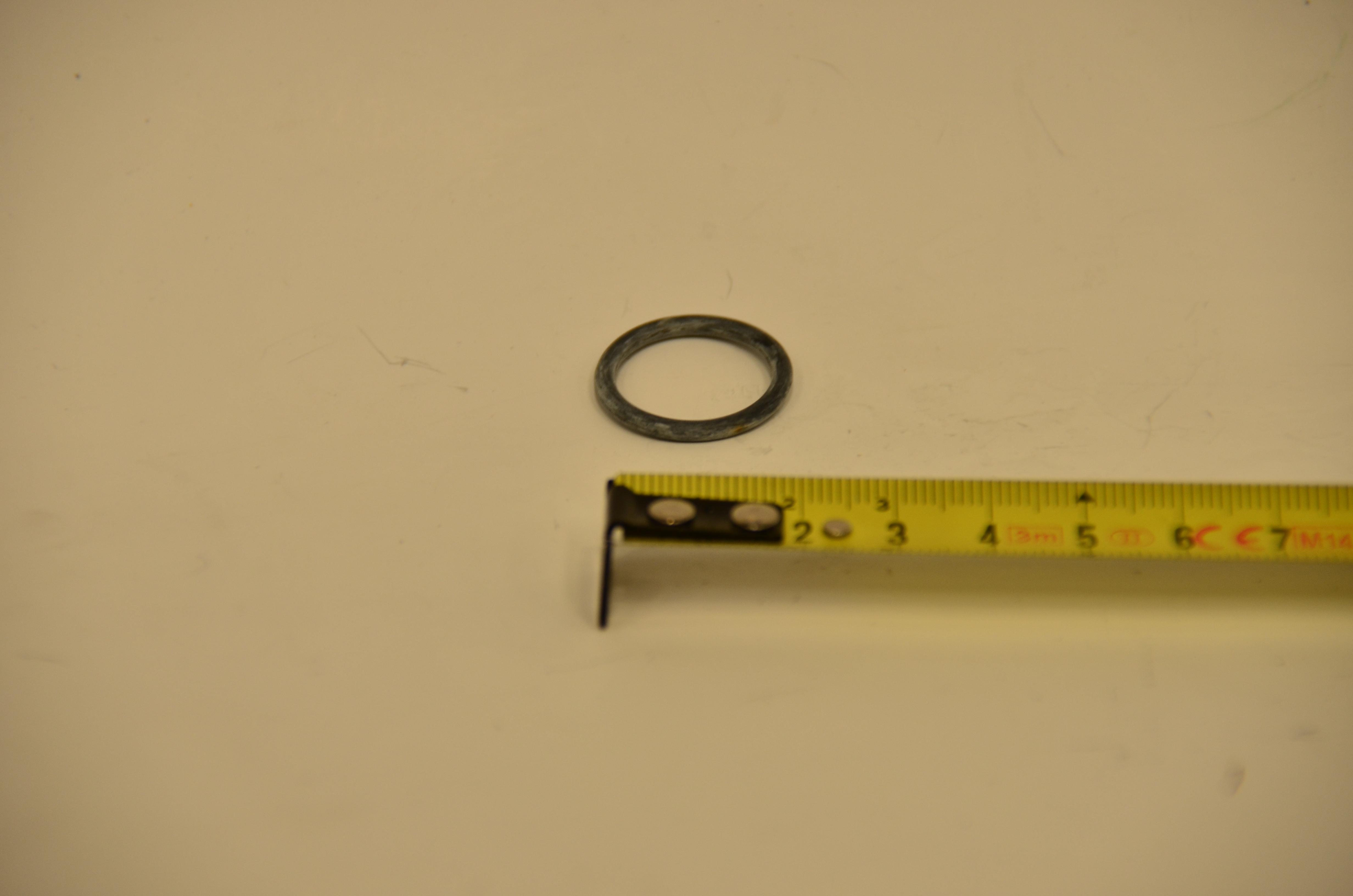

| 25 | 722307300 |  Скачать | O-RING 17.5X2.2 CZ. 20 PCS. | Уплотнение кольцевое 17.5X2.2 20 шт. | 0 | Где купить | 70553789 | 70553789 | - | ||||

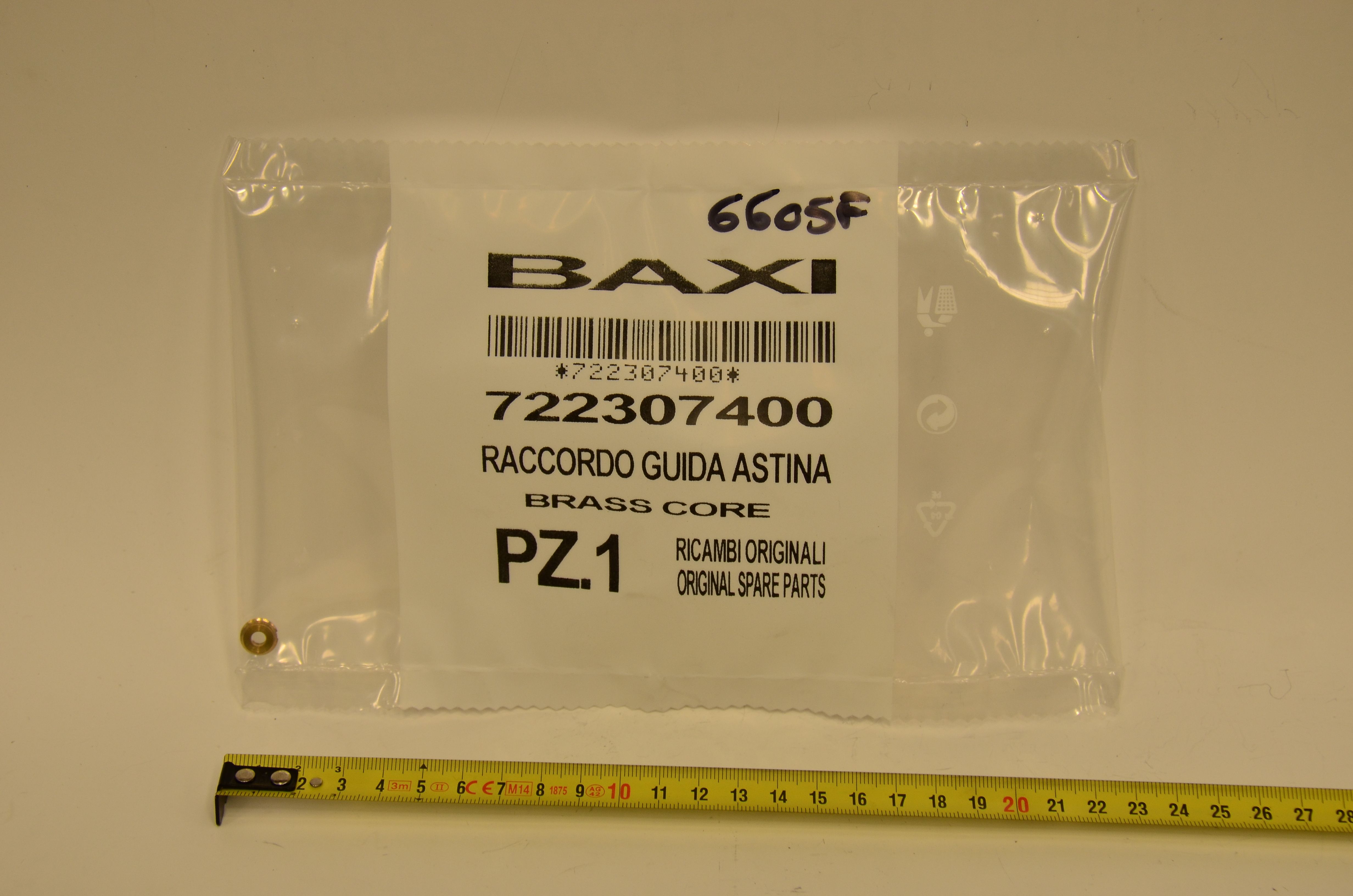

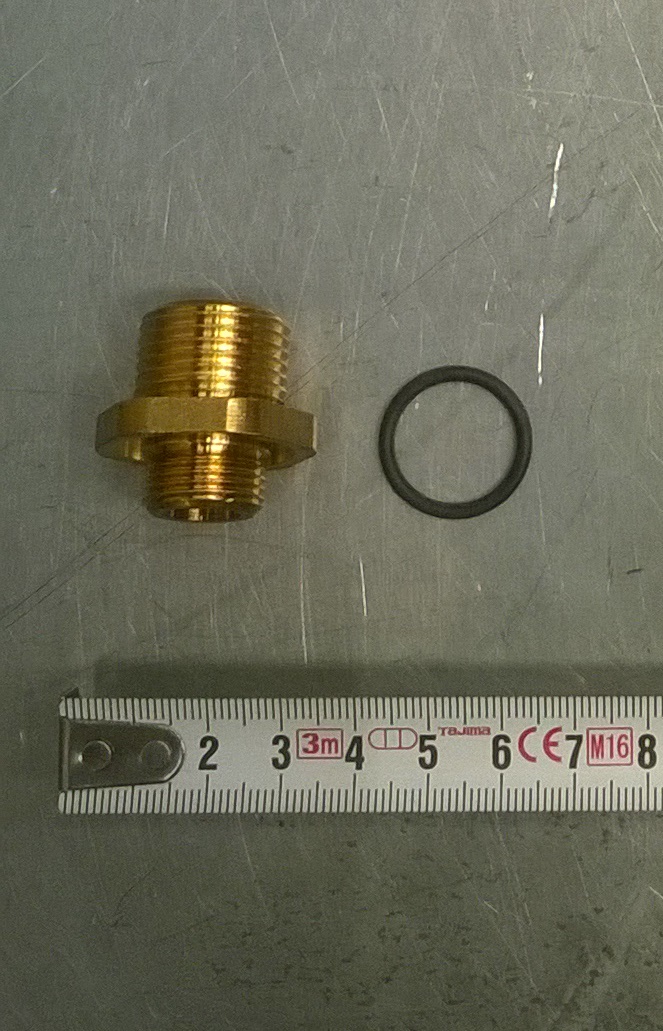

| 33 | 722307400 |  Скачать | BRASS CORE | Втулка с уплотнением | 1.13 | Где купить | 70554010 | 70554010 | - | ||||
| 36 | 722497000 |  Скачать | GAS CONNECTION KIT | Комплект газовых соединений | 16.71 | 70553051 | 70553051 | - | |||||

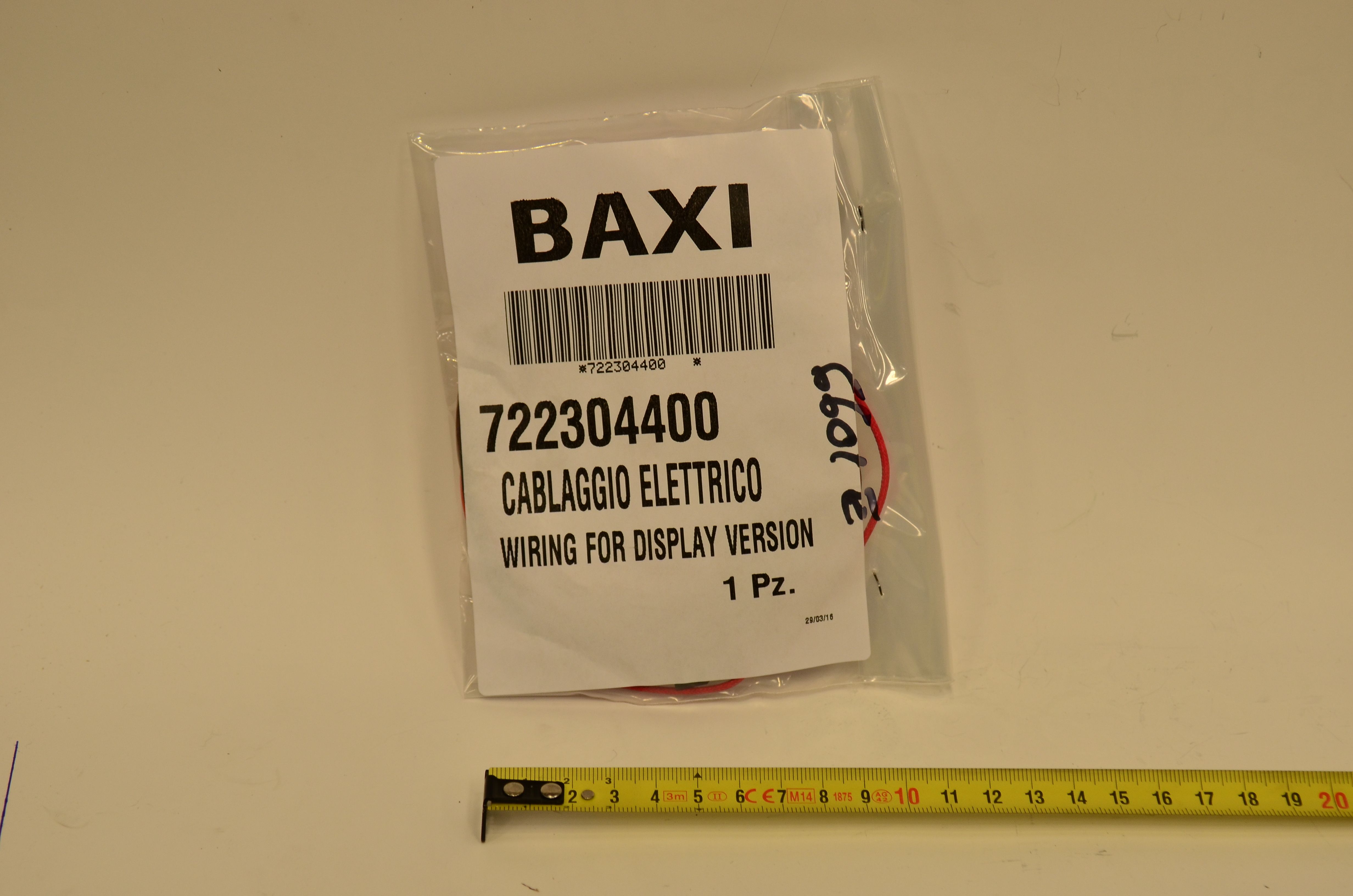

| 7 | 722304400 |  Скачать | WIRING FOR DISPLAY VERSION | Проводка электрическая | 27.63 | Где купить | 70553674 20001787 | 70553674 | - | ||||

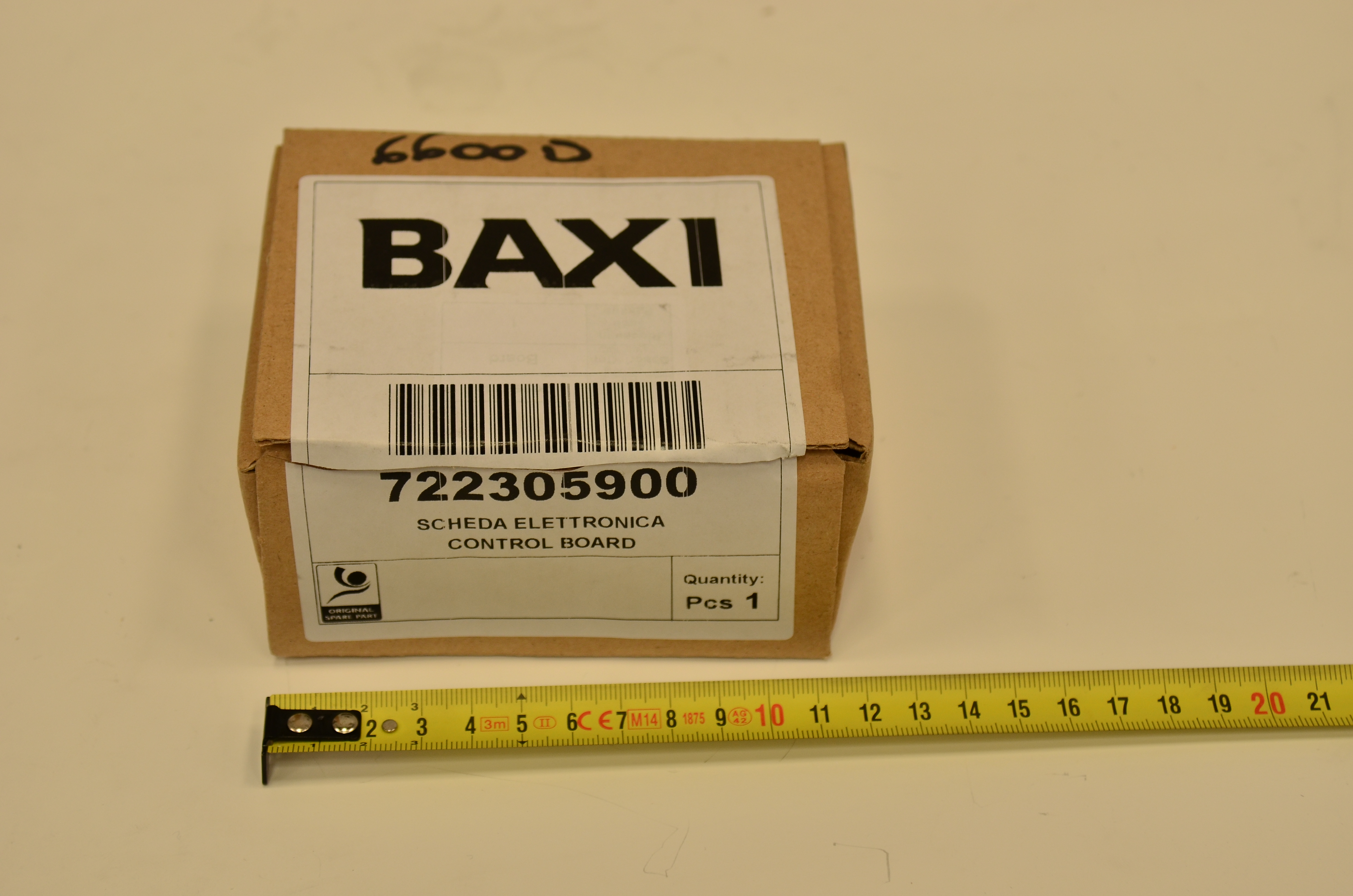

| 8 | 722305900 |  Скачать | CONTROL BOARD | Блок управления | 0 | 70553734 20001809 | 70553734 | - | |||||

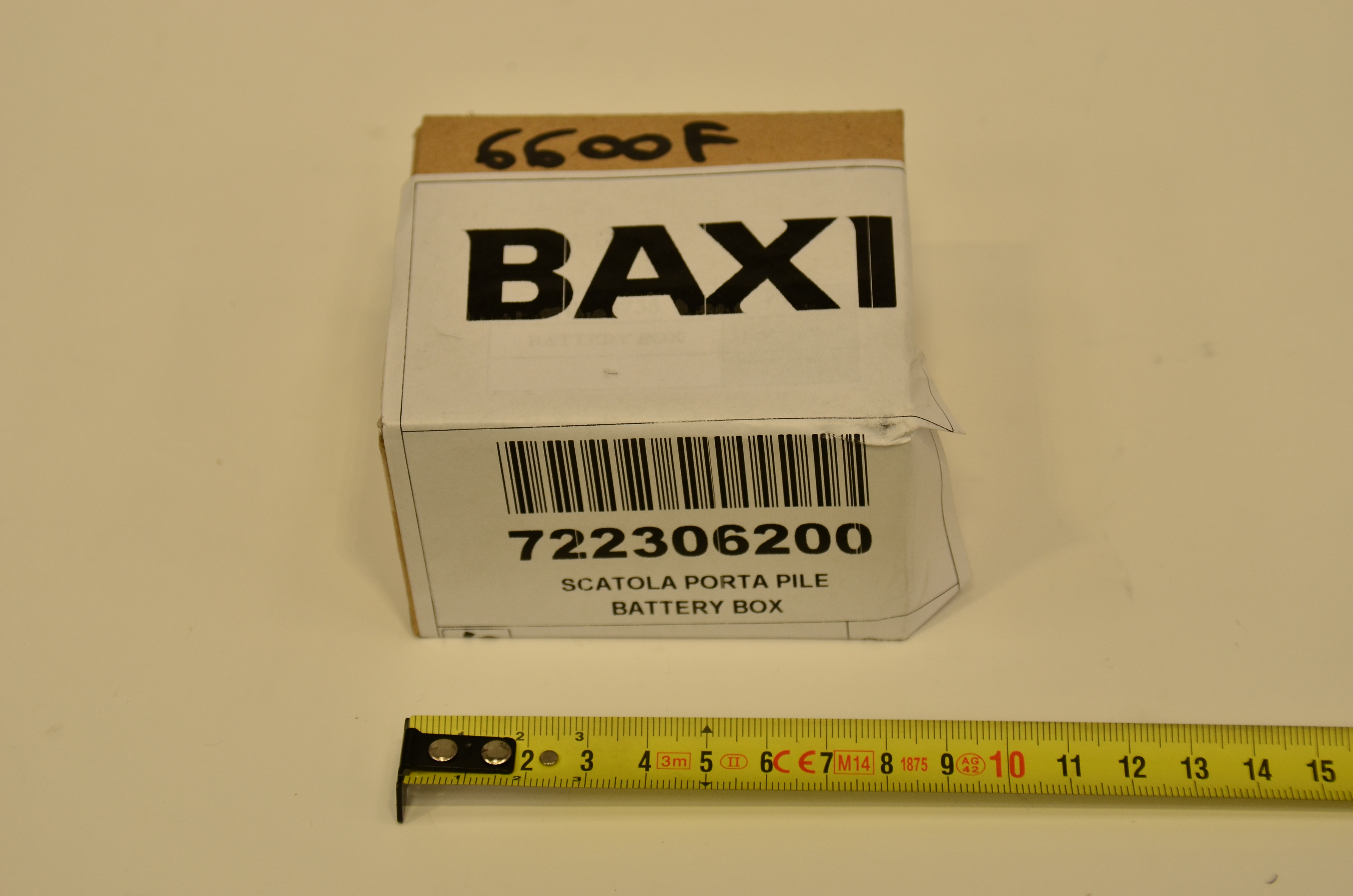

| 9 | 722306200 |  Скачать | BATTERY BOX | коробка для элемента питания | 6.3 | Где купить | 70553735 20001810 | 70553735 | - | ||||

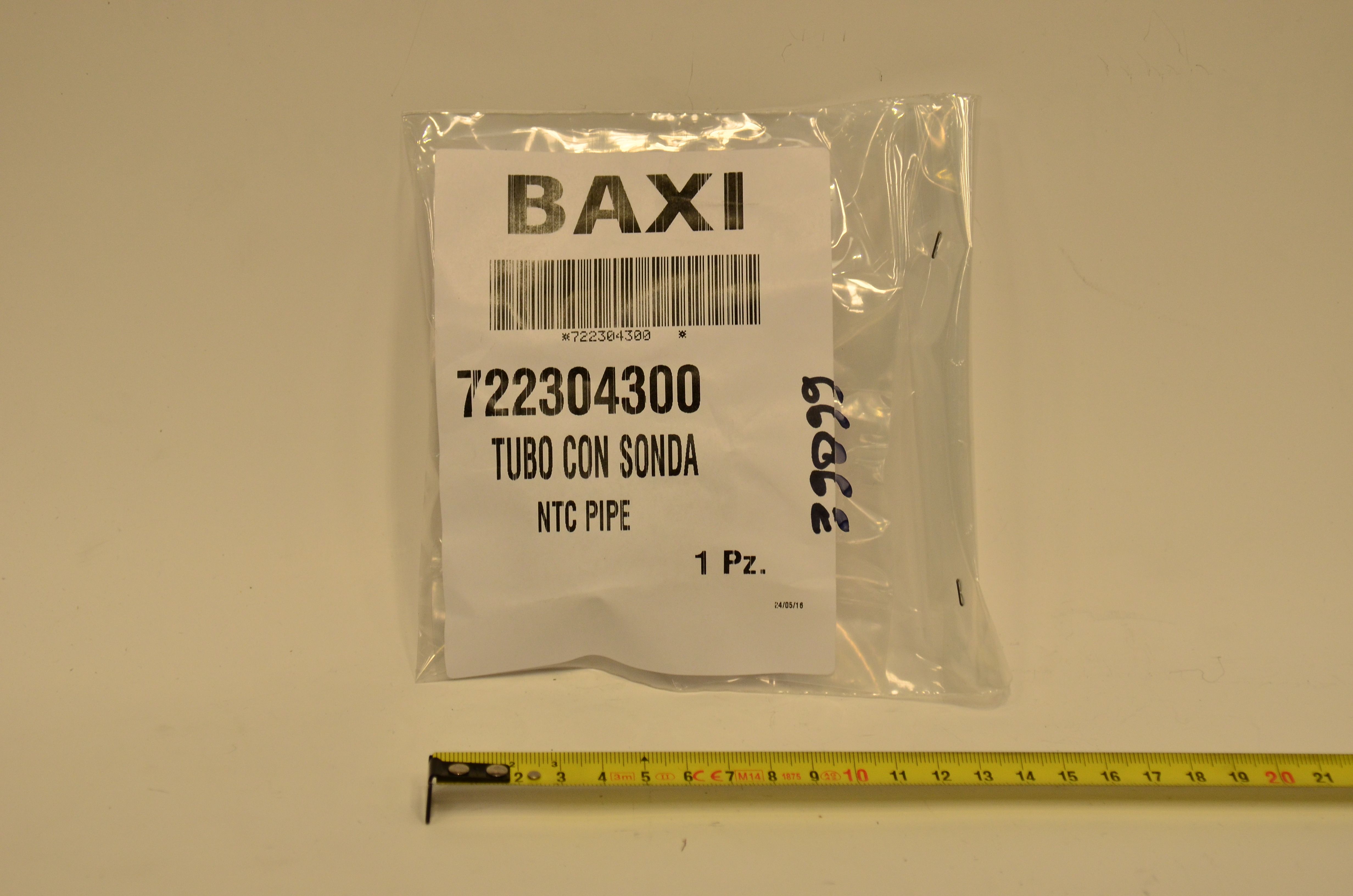

| 11 | 722304300 |  Скачать | NTC PIPE | Трубка с датчиком индикации температуры | 0 | Где купить | 70553626 | 70553626 | - | ||||

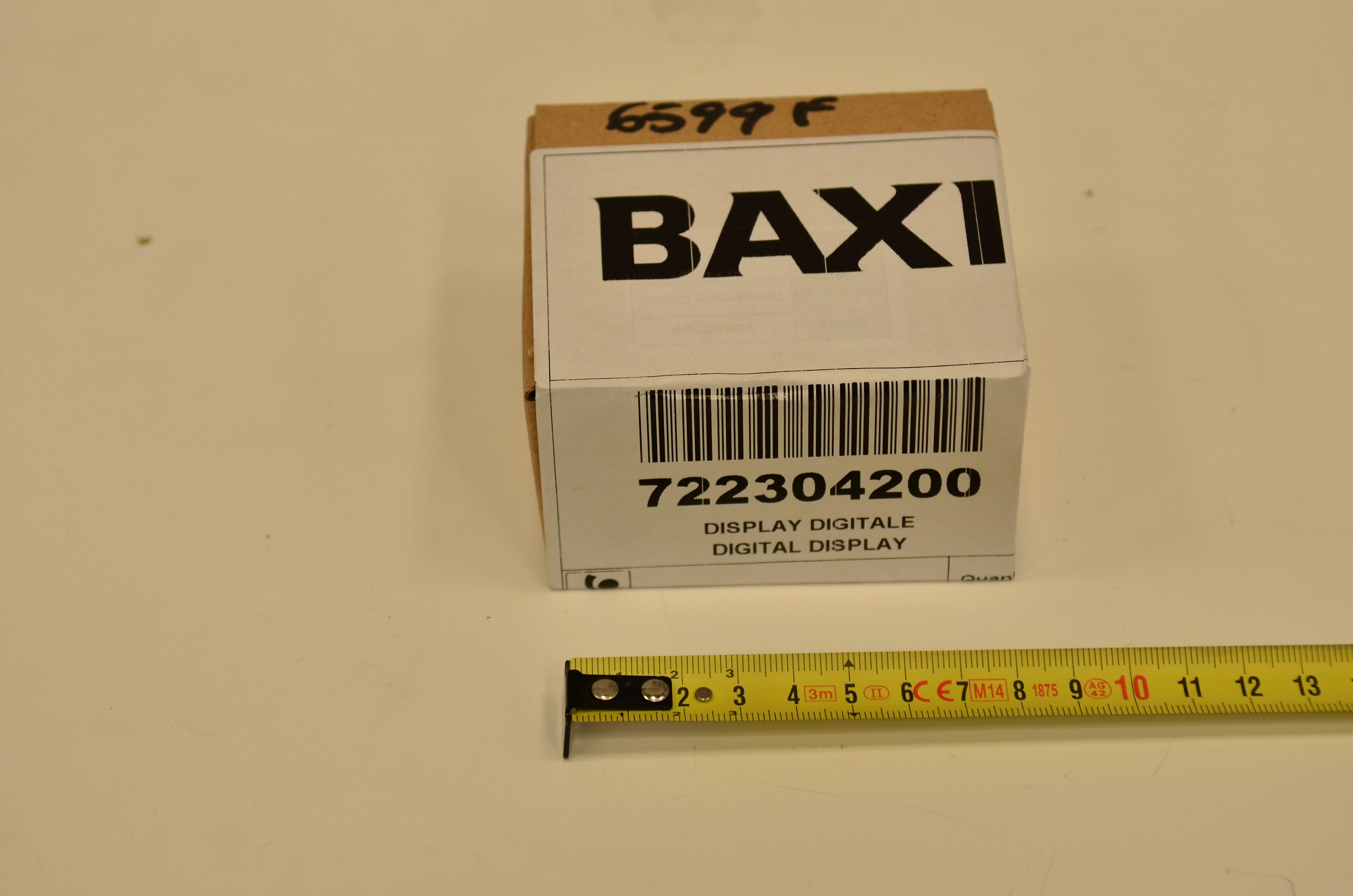

| 12 | 722304200 |  Скачать | DIGITAL DISPLAY | Индикатор жидкокристаллический цифровой | 39.2 | Где купить | 70553599 | 70553599 | - | ||||

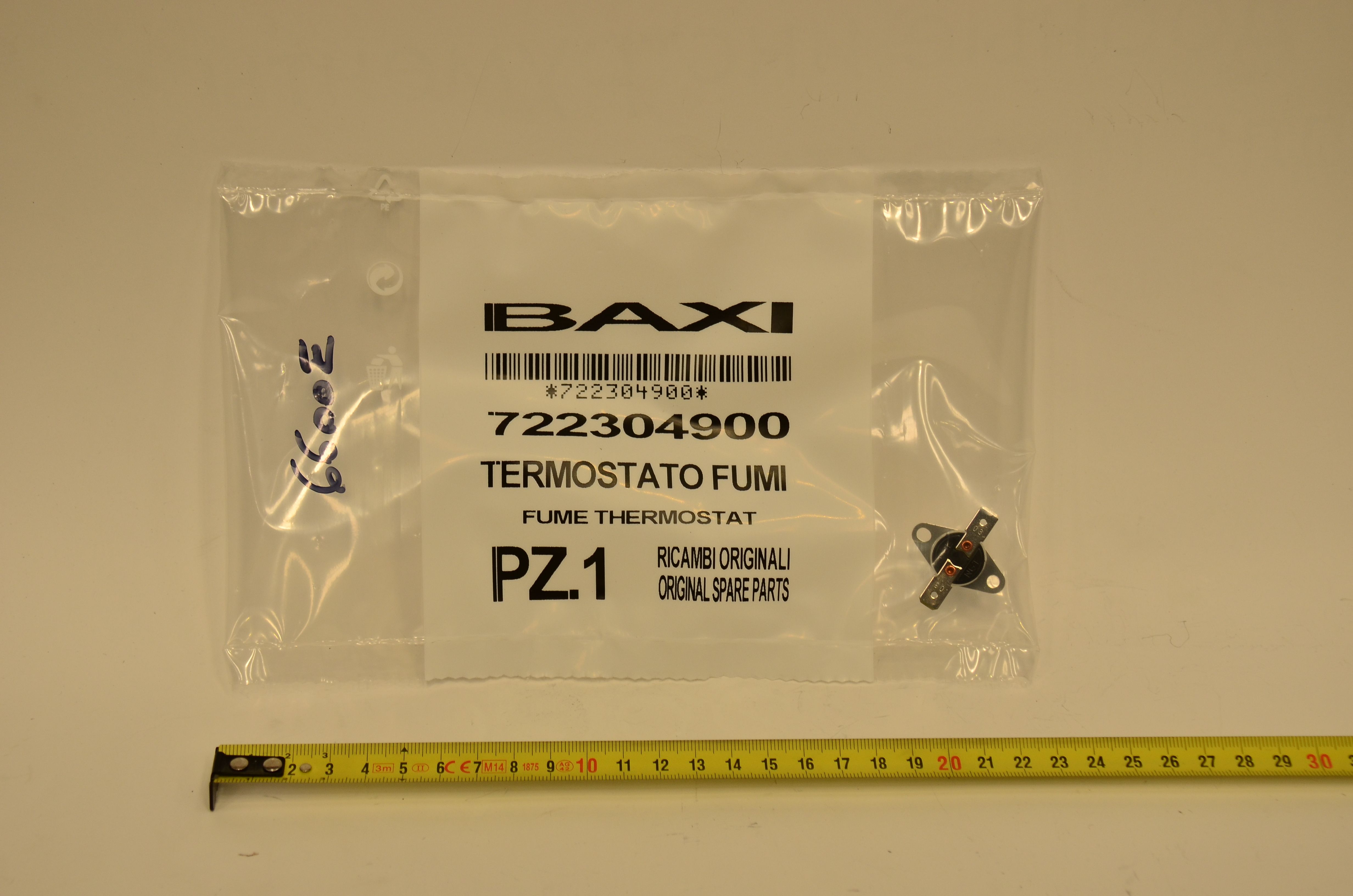

| 13 | 722304900 |  Скачать | FUME THERMOSTAT | Термостат предохранительный отходящих газов | 0 | Где купить | 70553697 | 70553697 | - | ||||

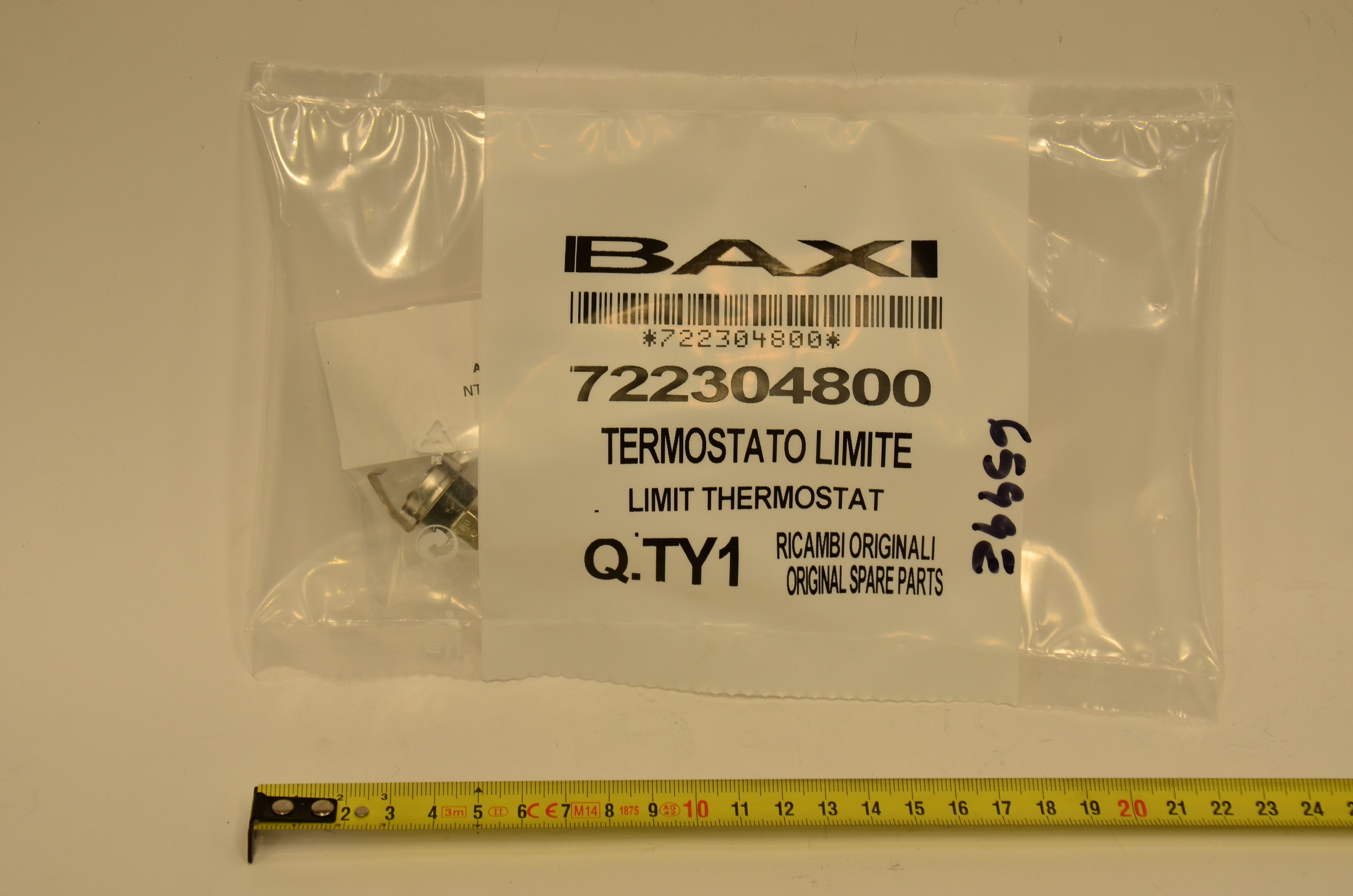

| 14 | 722304800 |  Скачать | LIMIT THERMOSTAT | Термостат предохранительный | 0 | Где купить | 70553696 | 70553696 | - | ||||
| 15 | 764591400 |  Скачать | NATURAL GAS BURNER RU | Горелка в сборе природный газ | 61.82 | Где купить | 20004630 | 20004630 | - | ||||

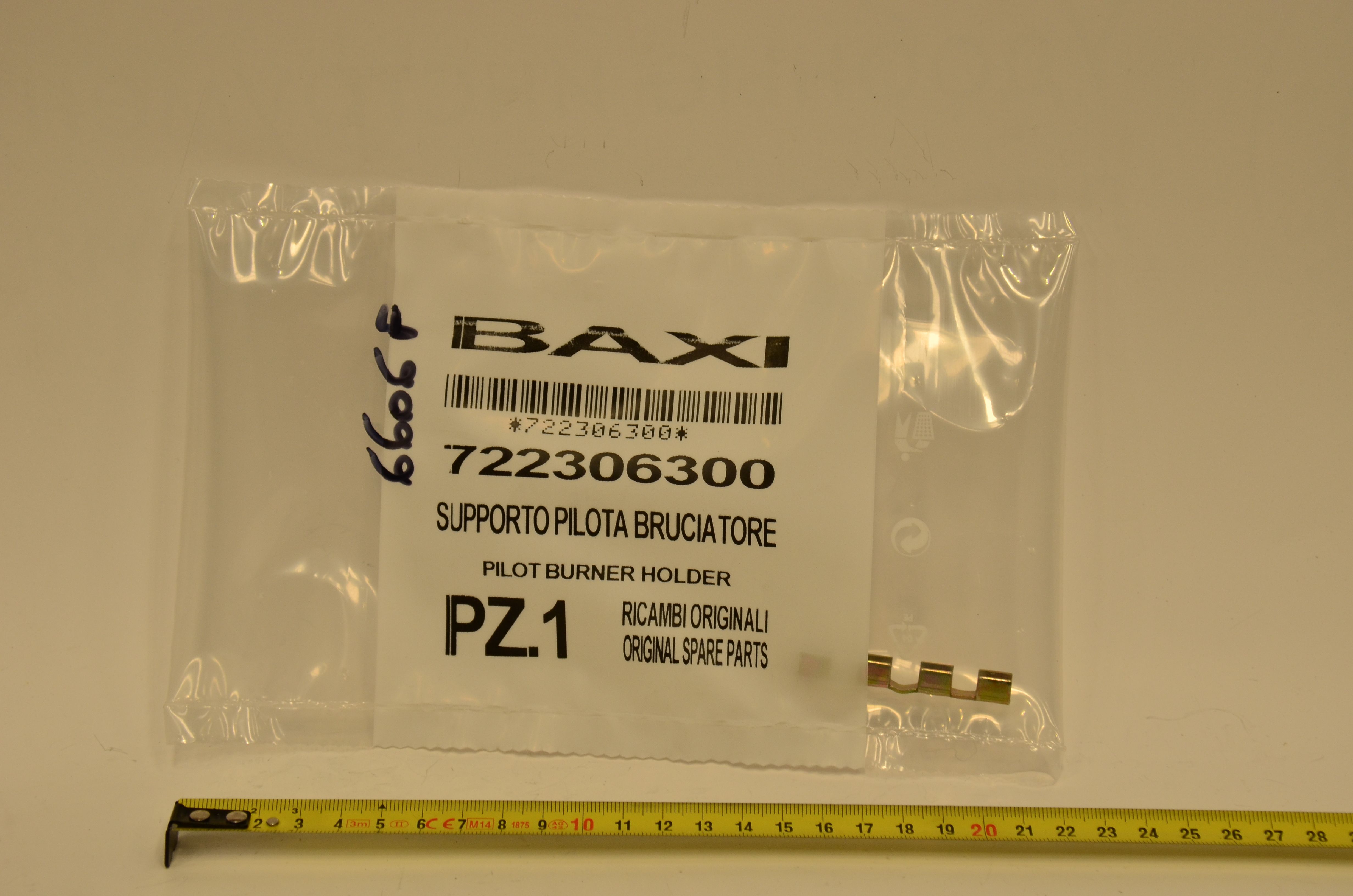

| 17 | 722306300 |  Скачать | PILOT BURNER HOLDER | Держатель горелки запальной (Поставляется комплектом 10 шт.) | 0.93 | Где купить | 70553738 | 70553738 | - | ||||

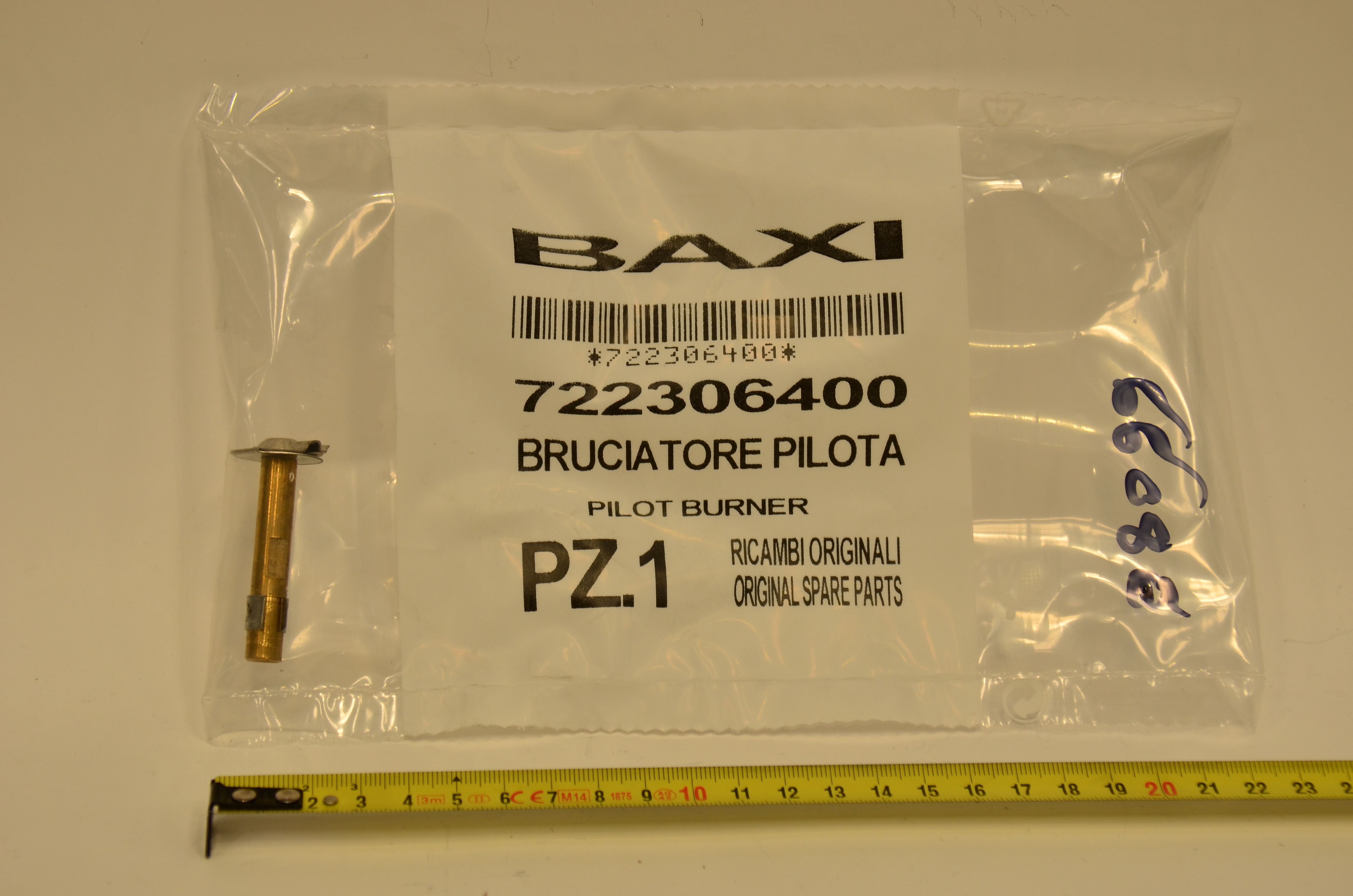

| 18 | 722306400 |  Скачать | PILOT BURNER | Горелка запальная | 0 | Где купить | 70553739 | 70553739 | - | ||||
| 19 | 722302500 |  Скачать | SENSOR ELECTRODE | Электрод ионизационный | 4.8 | Где купить | 70553144 | 70553144 | - | ||||

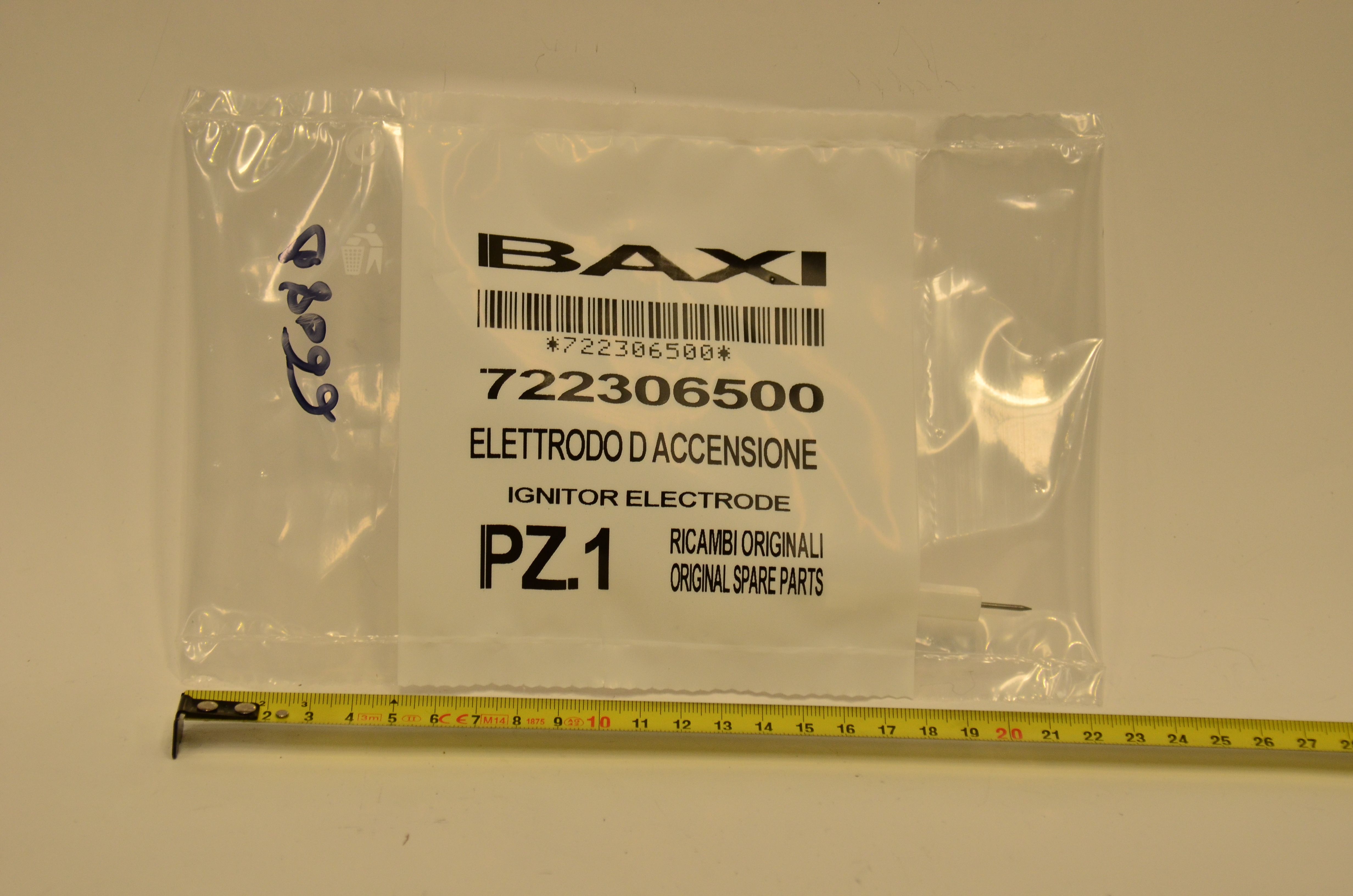

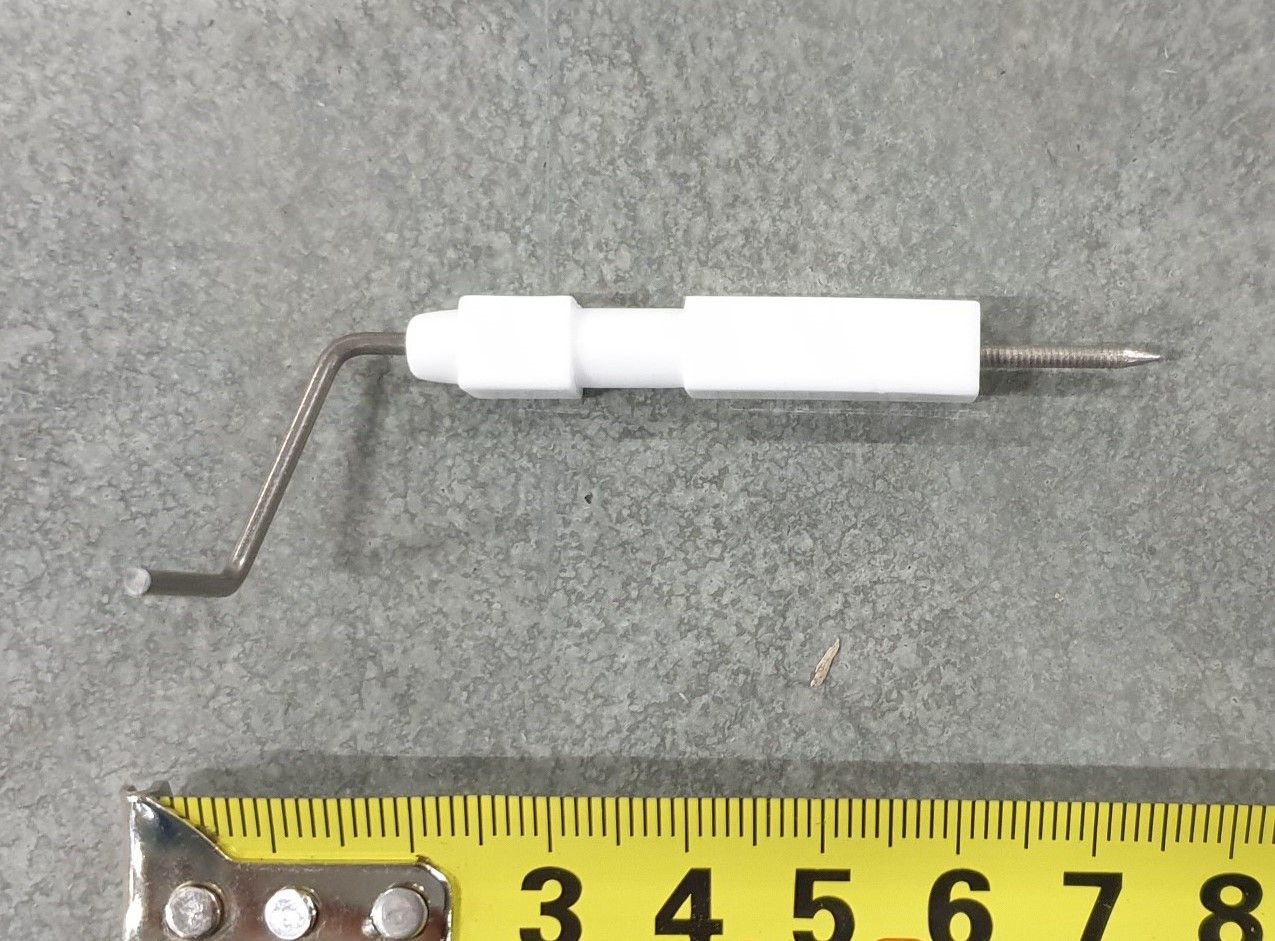

| 20 | 722306500 |  Скачать | IGNITOR ELECTRODE | Электрод розжига | 2.93 | Где купить | 70553741 | 70553741 | - | ||||

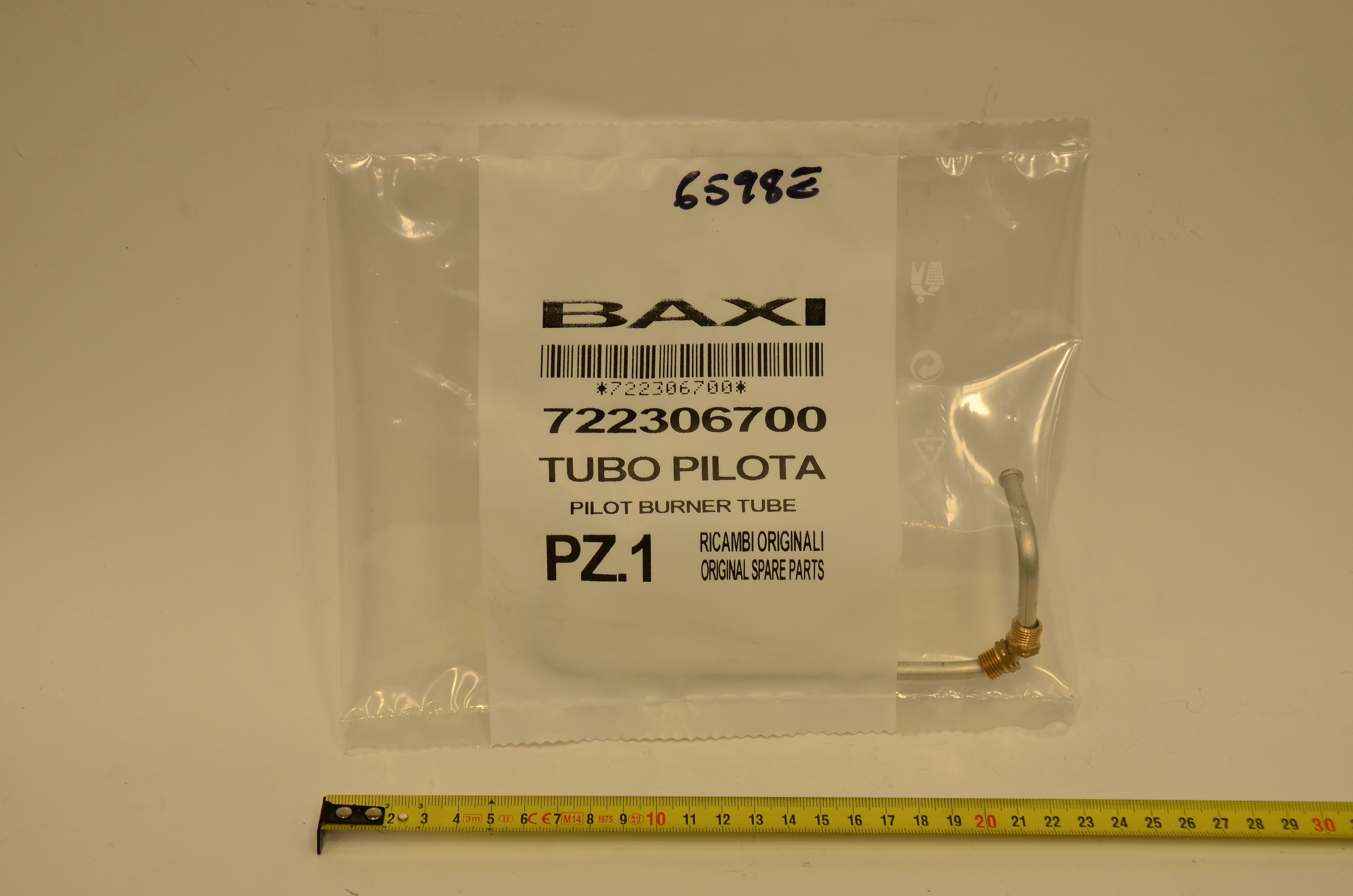

| 21 | 722306700 |  Скачать | PILOT BURNER TUBE | Трубка горелки запальной | 0 | Где купить | 70553742 | 70553742 | - | ||||

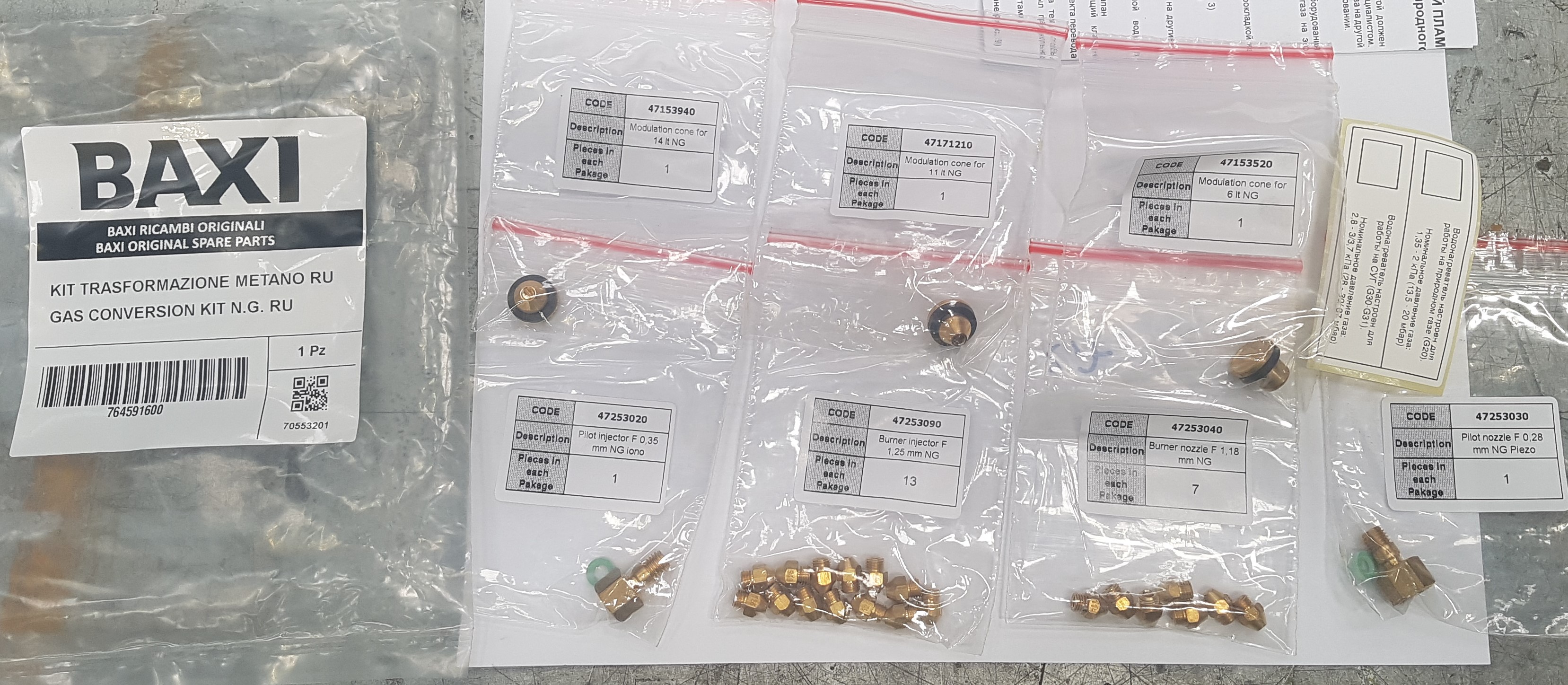

| 22 | 764591600 |  Скачать | GAS CONVERSION KIT N.G.RU | Комплект перевода на природный газ | 26.15 | 70553201 | 70553201 | - | |||||
| 23 | 764591700 |  Скачать | GAS CONVERSION KIT L.P.G. RU | Комплект перевода на сжиженный газ | 27.9 | 722303200 70553202 | 70553202 | - | |||||

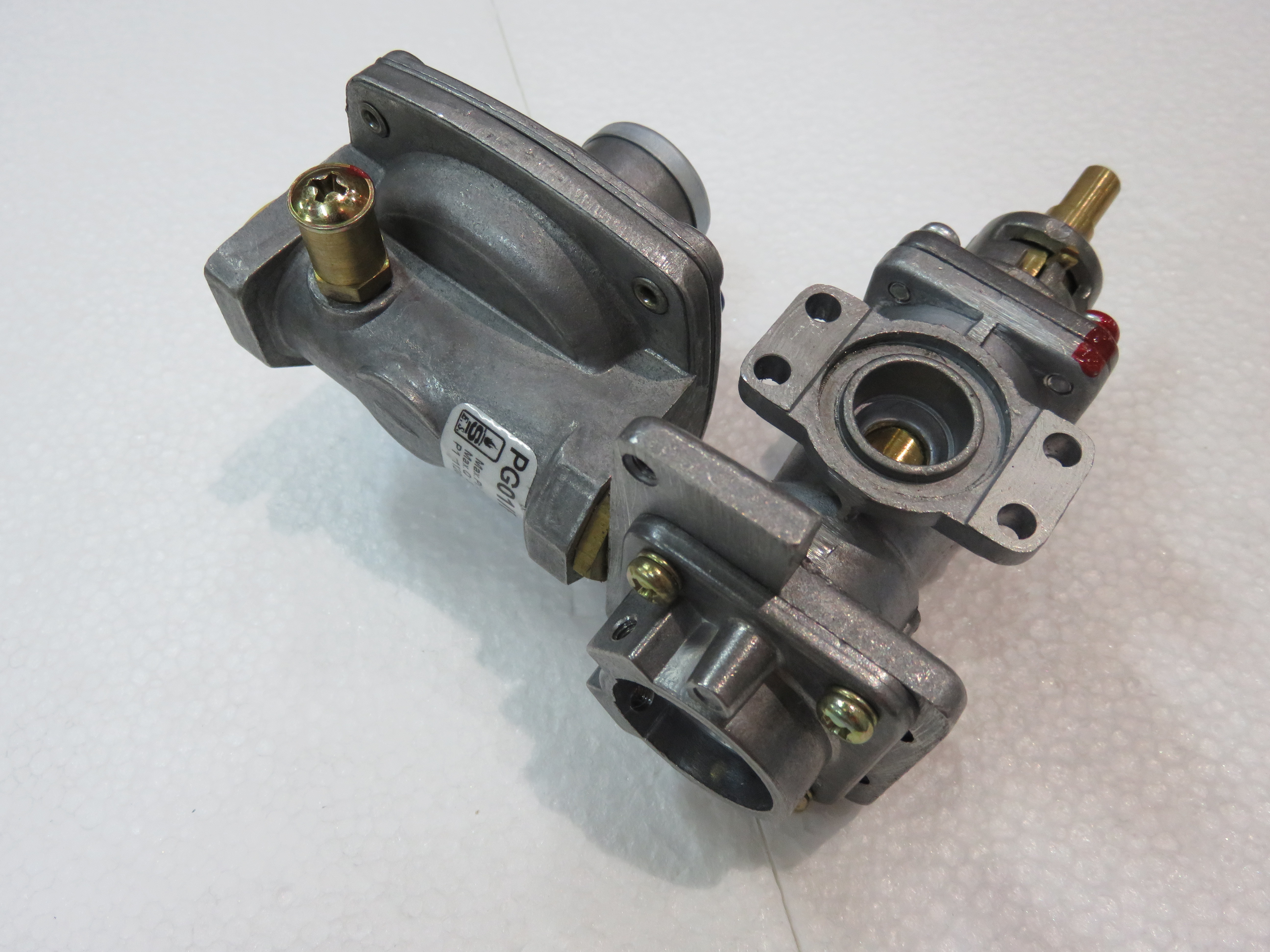

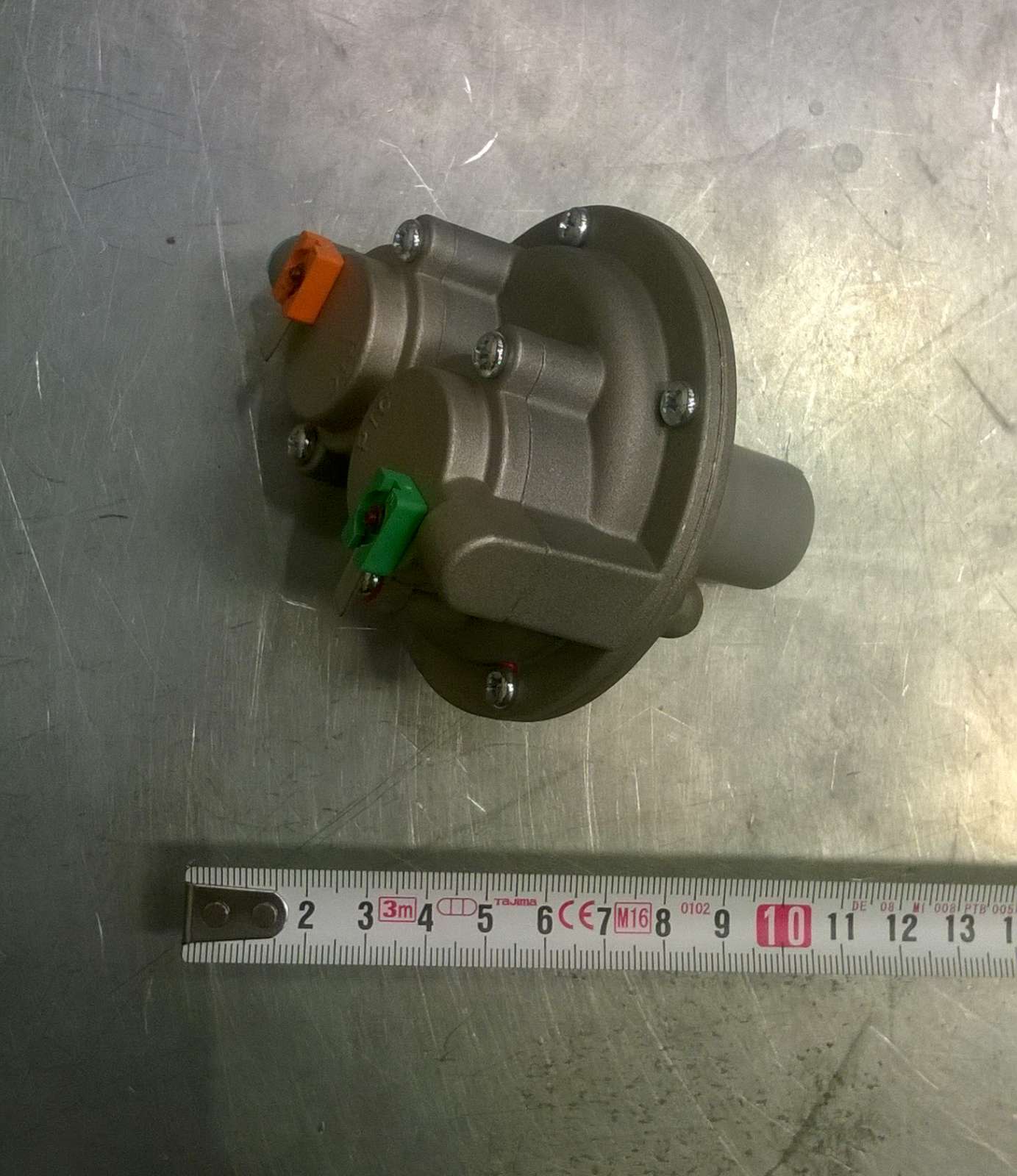

| 24 | 722302000 |  Скачать | GAS VALVE | клапан газовый | 0 | Где купить | 70553002 | 70553002 | - | ||||

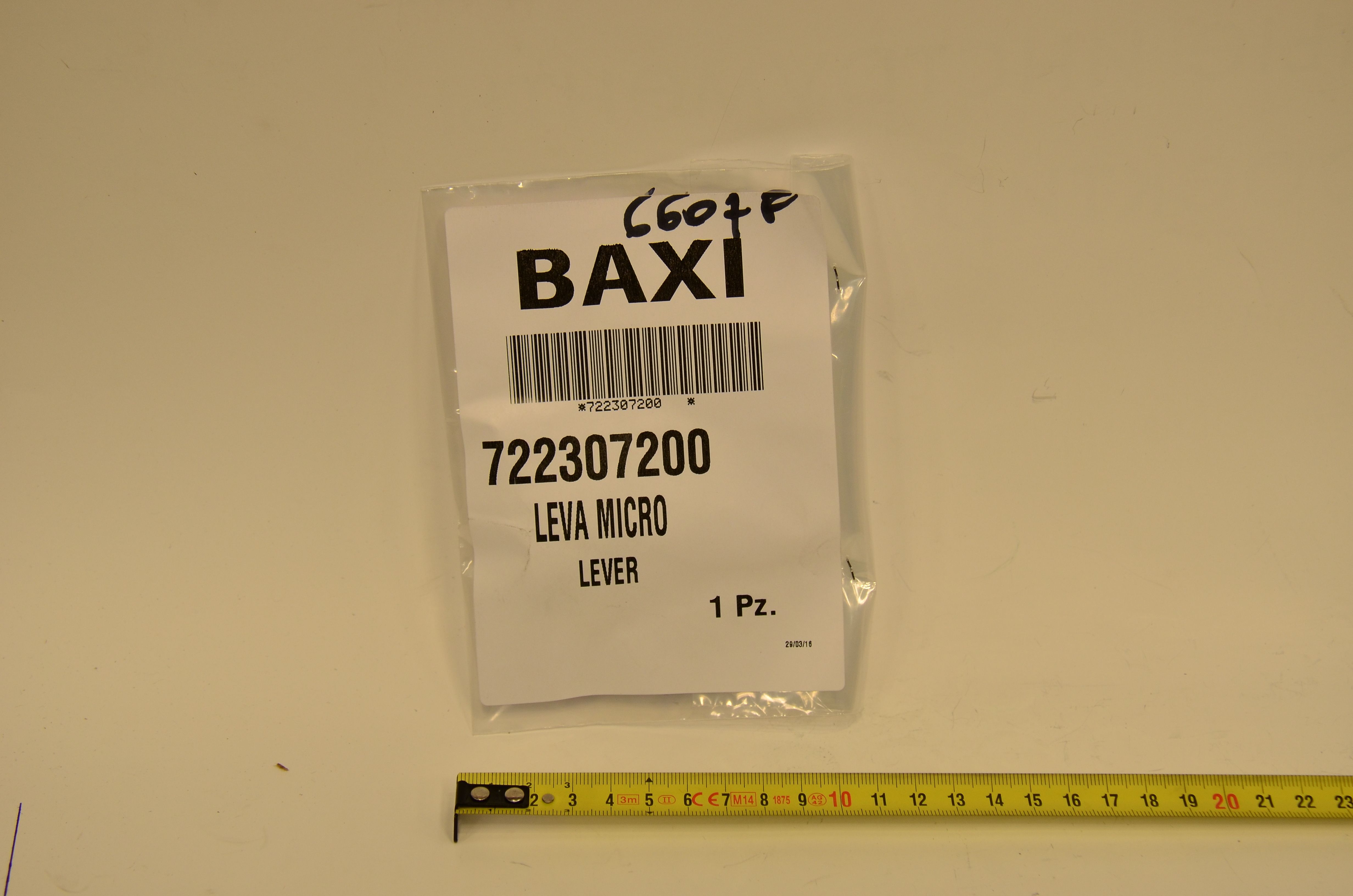

| 26 | 722307200 |  Скачать | LEVER | Рычаг | 3.08 | Где купить | 70553778 20001826 | 70553778 | - | ||||

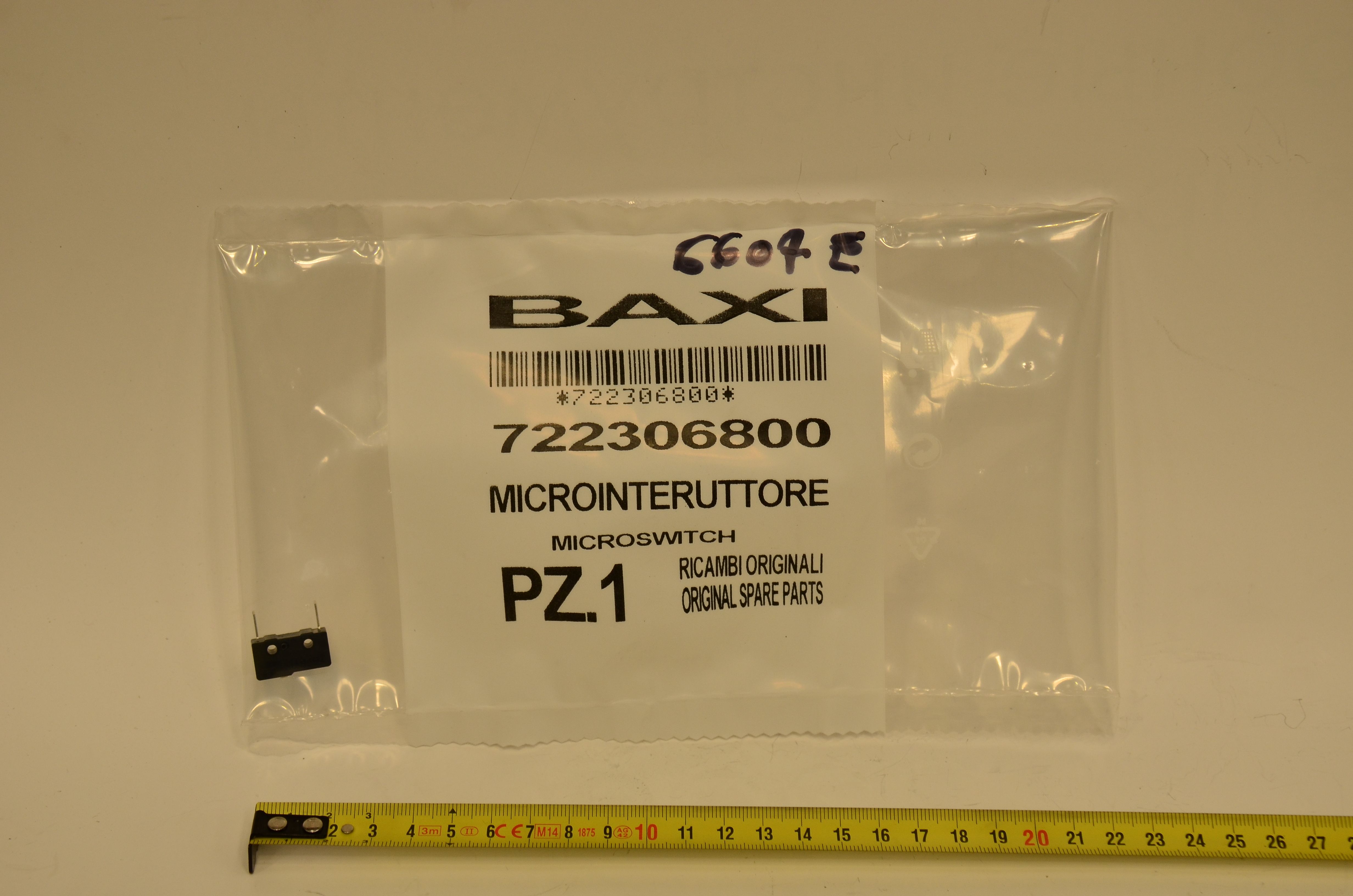

| 27 | 722306800 |  Скачать | MICROSWITCH | Микровыключатель | 10.13 | Где купить | 70553746 20001818 | 70553746 | - | ||||
| 37 | 722306600 |  Скачать | PRESSURE DIFFERENTIAL VALVE | Клапан давления дифференциальный | 0 | Где купить | 70553744 | 70553744 | - | ||||
| 1 | 70553692 |  Скачать | Draught diverter | Стабилизатор тяги | 0 | Где купить | 722304600 | YES | - | ||||
| 2 | 70553548 |  Скачать | Heat exchanger | Теплообменник | 0 | Где купить | 722303400 | YES | - | ||||
| 3 | 70553592 |  Скачать | Cover (11 lt) | Кожух декоративный | 0 | 722303600 20003019 | YES | 20003019 | - | ||||
| 3 | 20003019 |  Скачать | Cover (11 lt) | Кожух декоративный | 0 | 70553592 722303600 | YES | - | |||||
| 4 | 70553594 |  Скачать | Plastic panel - (piezo) | Панель пластиковая (Поставляется комплектом 2 шт.) | 0 | Где купить | 722303800 | YES | - | ||||
| 5 | 70553596 |  Скачать | Temperature selection knob | Рукоятка (Поставляется комплектом 2 шт.) | 0 | 722304000 | YES | - | |||||
| 6 | 70553691 |  Скачать | Back panel | Панель задняя | 0 | 722304500 | YES | - | |||||
| 7 | 70553674 |  Скачать | Wiring for display version | Проводка электрическая | 0 | Где купить | 722304400 20001787 | YES | 20001787 | - | |||
| 7 | 20001787 |  Скачать | Wiring for display version | Проводка электрическая | 0 | 70553674 722304400 | YES | - | |||||
| 8 | 70553734 |  Скачать | Control board | Блок управления | 0 | Где купить | 722305900 20001809 | YES | 20001809 | - | |||
| 8 | 20001809 |  Скачать | Control board | Блок управления | 0 | 70553734 722305900 | YES | - | |||||
| 9 | 70553735 |  Скачать | Battery box | коробка для элемента питания | 0 | Где купить | 722306200 20001810 | YES | 20001810 | - | |||
| 9 | 20001810 |  Скачать | Battery box | коробка для элемента питания | 0 | 70553735 722306200 | YES | - | |||||
| 10 | 70553702 |  Скачать | Valve - exchanger pipe | Трубка клапан-теплообменник (Поставляется комплектом 10 шт.) | 0 | Где купить | 722305000 | YES | - | ||||
| 11 | 70553626 |  Скачать | NTC pipe | Трубка с датчиком индикации температуры (Поставляется комплектом 5 шт.) | 0 | Где купить | 722304300 | YES | - | ||||
| 12 | 70553599 |  Скачать | Digital Display | Индикатор жидкокристаллический цифровой | 0 | 722304200 | YES | - | |||||
| 13 | 70553697 |  Скачать | Fume thermostat | Термостат предохранительный отходящих газов | 0 | Где купить | 722304900 | YES | - | ||||
| 14 | 70553696 |  Скачать | Limit thermostat | Термостат предохранительный | 0 | Где купить | 722304800 | YES | - | ||||
| 15 | 20004630 |  Скачать | Burner N.G. - Ru | Горелка в сборе природный газ | 0 | Где купить | 764591400 | YES | - | ||||
| 16 | 70553126 |  Скачать | Burner L.P.G. - Ru | Горелка в сборе сжиженный газ | 0 | 722302400 | YES | - | |||||
| 17 | 70553738 |  Скачать | Pilot burner holder | Держатель горелки запальной (Поставляется комплектом 10 шт.) | 0 | Где купить | 722306300 | YES | - | ||||
| 18 | 70553739 |  Скачать | Pilot burner | Горелка запальная (Поставляется комплектом 15 шт.) | 0 | Где купить | 722306400 | YES | - | ||||
| 19 | 70553144 |  Скачать | Sensor electrode | Электрод ионизационный (Поставляется комплектом 10 шт.) | 0 | Где купить | 722302500 | YES | - | ||||
| 20 | 70553741 |  Скачать | Ignitor electrode | Электрод розжига (Поставляется комплектом 10 шт.) | 0 | Где купить | 722306500 | YES | - | ||||
| 21 | 70553742 |  Скачать | Pilot burner tube | Трубка горелки запальной (Поставляется комплектом 20 шт.) | 0 | Где купить | 722306700 | YES | - | ||||
| 22 | 70553201 |  Скачать | Conversion kit N.G. - ru | Комплект перевода на природный газ | 0 | 764591600 | YES | - | |||||
| 23 | 70553202 |  Скачать | Conversion kit L.P.G. - ru | Комплект перевода на сжиженный газ | 0 | Где купить | 764591700 722303200 | YES | - | ||||
| 24 | 70553002 |  Скачать | Gas valve (iono) - Ru | клапан газовый | 0 | Где купить | 722302000 | YES | - | ||||
| 25 | 70553789 |  Скачать | O-ring 17.5x2.2 | Уплотнение кольцевое 17.5X2.2 20 шт. (Поставляется комплектом 20 шт.) | 0 | Где купить | 722307300 | YES | - | ||||
| 26 | 70553778 |  Скачать | Lever | Рычаг (Поставляется комплектом 5 шт.) | 0 | Где купить | 722307200 20001826 | YES | 20001826 | - | |||
| 26 | 20001826 |  Скачать | Lever | Рычаг | 0 | 70553778 722307200 | YES | - | |||||
| 27 | 70553746 |  Скачать | Microswitch | Микровыключатель (Поставляется комплектом 10 шт.) | 0 | Где купить | 722306800 20001818 | YES | 20001818 | - | |||
| 27 | 20001818 |  Скачать | Microswitch | Микровыключатель | 0 | 70553746 722306800 | YES | - | |||||
| 28 | 70553226 |  Скачать | Water regulator | Регулятор протока | 0 | Где купить | 722302800 | YES | - | ||||
| 29 | 70553230 |  Скачать | Drain valve | Клапан (Поставляется комплектом 10 шт.) | 0 | Где купить | 722303000 | YES | - | ||||
| 30 | 70553710 |  Скачать | Valve | Клапан (Поставляется комплектом 20 шт.) | 0 | Где купить | 722305600 | YES | - | ||||
| 31 | 70553709 |  Скачать | Membrane | Мембрана (Поставляется комплектом 10 шт.) | 0 | Где купить | 722305500 | YES | - | ||||
| 32 | 70553708 |  Скачать | Membrane disc | Тарелка мембраны (Поставляется комплектом 5 шт.) | 0 | Где купить | 722305400 | YES | - | ||||
| 33 | 70554010 |  Скачать | Brass core | Втулка с уплотнением (Поставляется комплектом 10 шт.) | 0 | 722307400 | YES | - | |||||
| 34 | 70553148 |  Скачать | Temperature adjuster shaft | Шток регулятора температуры (Поставляется комплектом 10 шт.) | 0 | 722302600 | YES | - | |||||
| 35 | 70553713 |  Скачать | Venturi | Устройство Вентури (Поставляется комплектом 10 шт.) | 0 | Где купить | 722305700 | YES | - | ||||
| 36 | 70553051 |  Скачать | Gas connection kit | Комплект газовых соединений | 0 | Где купить | 722497000 | YES | - | ||||
| 37 | 70553744 |  Скачать | Pressure differential valve | Клапан давления дифференциальный | 0 | Где купить | 722306600 | YES | - |
