Поиск информации об изделии

Код изделия

711606501

Модель

SLIM EF 1.22 (A7116065)

Серийные номера (от – до)

7114602 - 800460300029040877

Код для заказа

A7116065

Актуальность

Доступно в текущих заказах

Где купить

Наличие на складах партнеров

Скачать документацию

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет
BIM_модель_Slim EF.rfa

Комментарий тех. отдела BAXI

Краткое описание

SLIM EF 1.22 Котел газовый напольный, 23 кВт, электронезависимый, с чугунным теплообменником, одноконтурный

Бренд

BAXI

Штрихкод (EAN)

8022945988702

Вес НЕТТО (кг)

101

Вес БРУТТО (кг)

111

Высота (мм)

850

Ширина (мм)

400

Глубина (мм)

595

Группа товаров

Котлы водогрейные газовые

Тип котла

Неконденсационный

Тип горелки

Встроенная

Способ установки

Напольный

Количество контуров

Одноконтурный

Тип камеры сгорания

Открытая камера сгорания

Тип системы удаления продуктов сгорания

Естественная тяга

Требуется электропитание

Нет

Материал теплообменника контура отопления

Чугун

Способ розжига основной горелки

Постоянно горящая запальная горелка

Контроль наличия пламени

Термопара

Максимальная полезная тепловая мощность в режиме 80/60°С (кВт)

Максимальная потребляемая тепловая мощность (кВт)

Максимальный расход природного газа (куб.м/ч)

2.64

Максимальный расход сжиженного газа (кг/ч)

1.97

Эффективность при максимальной мощности в режиме 80/60°С' (%)

Объем воды в котле (л)

Число чугунных секций (шт.)

Диаметр дымохода (для открытой камеры сгорания) (мм)

130

Необходимая тяга в дымоходе (Па)

Номинальное входное давление природного газа (мбар)

13-20

Дополнительные режимы

Цена, у.е.

1915

Позиция на чертеже	Артикул	Фото	Английское наименование	Русское наименование	Рекомендованная розничная цена, у.е.	Наличие на складах	Коды возможной замены	Код новой детали	Дополн. инфо
703	711547100		GLASS FIBRE SEALING CORD 10	Термостойкий уплотнительный шнур D10 мм	24.5				Скачать
7	711547600	Скачать	GASKET 47,3X61X2	Уплотнение Ø47,3X61X2	8.07	Где купить			Скачать
14	711550600		COMBUSTION CHAMBER DOOR	Крышка камеры сгорания задняя	44.7	Где купить			Скачать
42	711550900		ALUMINIUM WASHER 10	Шайба алюминиевая Ø10	1.74	Где купить			Скачать
41	711551000		PRESSURE TEST NIPPLE 1/8	Штуцер контроля давления газа Ø1/8	6.82	Где купить			Скачать
22	711551900	Скачать	BULB HOLDER REDUCER	Резьбовая втулка крепления зонда контроля тяги	6.82	Где купить			Скачать
13	711553100	Скачать	COMBUST. CHAMBER REAR DOOR INU	Термоизоляция камеры сгорания	14.28				Скачать
69	711554300	Скачать	THERMOMETER	Термометр	51.18	Где купить			Скачать
5	711555200	Скачать	PUSH NIPPLE 1-1/2	Ниппель 1‐1/2	12.08	Где купить			-
70	711555700	Скачать	KNOB 35	Рукоятка термостата Ø35	18.67	Где купить			Скачать
1	721591600	Скачать	REAR SECTION	Секция чугунная задняя	396.51				-
2	721591700	Скачать	INTERMEDIATE SECTION	Секция чугунная средняя	385.34				-
4	721591900		FRONT SECTION	Секция чугунная передняя	387.71				-
6	721592000		TIE-ROD M10X265	Шпилька резьбовая M10X266	10.55				-
8	721592500		REDUCER 1-1/2 X1/2	Пробка проходная 1‐1/2Нр X1/2Вр	17.28				-

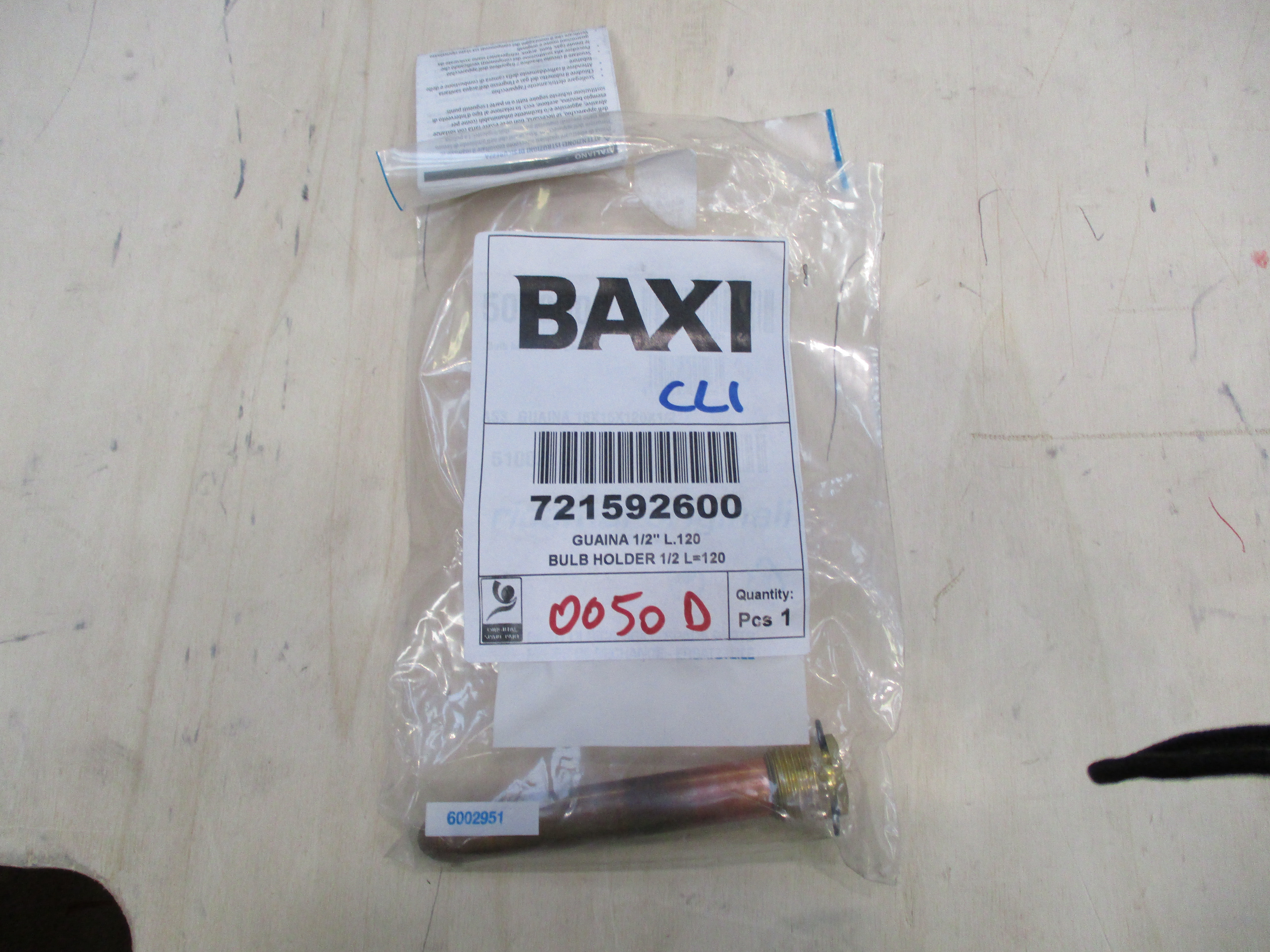

9	721592600	Скачать	BULB HOLDER 1/2 L=120	Гильза 1/2 Нр х L=120	33.07	Где купить			-
10	721592700		DRAIN COCK 1/2	Кран шаровой сливной 1/2	34.6				-
11	721592800		HOLDER WITH LOCKING NUT	Наконечник сливного крана	13.79				-
12	721592900		CONNECTIONS HOLDER	Кронштейн соединительный	13.79				-
15	721593100	Скачать	FRONT DOOR INSULATION	Термоизоляция плиты горелки	6.86				-
16	721593200		FRONT DOOR	Крышка камеры сгорания передняя	31.16				-
17	721593300		WINDOW	Окно	17.28				-
18	721593400		SPRING TDM	Пружина	2.41				-
19	721593500		STUD M6X17 ZN	Штифт M6X17	1.79				-
20	721593600		SMOKE CHAMBER	Короб формирования тяги	135.04				-
21	721594100		SMOKE STAT BULB FIXING PLATE	Пластина крепления баллона термостата контроля тяги	13.79				-
23	721594200		"""""""""""""""NON RETURN VALVE 1/4"""""""""""""""" """"""&quo	Клапан обратный 1/4	300.89				-

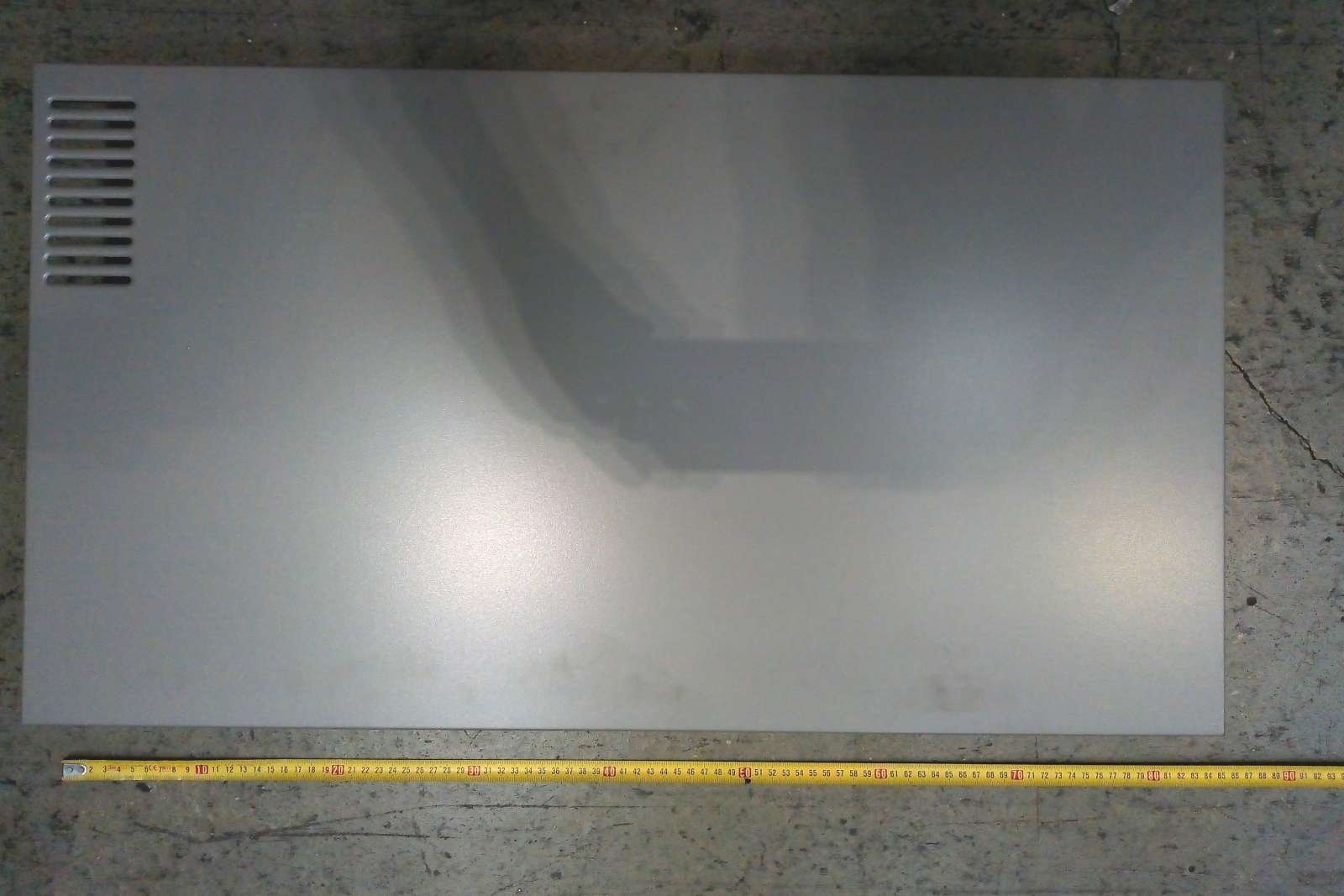

24	721594300	Скачать	FRONT PANEL	Панель передняя	52.58	Где купить			-
25	721594400		FRONT PANEL INSULATOR	Термоизоляция панели передней	13.79				-
26	721594500		PLASTIC PIPE D 33X238	Трубка пластиковая Ø33X238	20.83				-
27	721595000		CASING HAND SIDE PANEL	Термоизоляция боковая	16.01				-
28	721595400	Скачать	CASING RIGHT HAND SIDE PANEL	Панель боковая правая	133.27				-
29	721595900		CASING LEFT HAND SIDE PANEL	Панель боковая левая	137.78				-
30	721596400	Скачать	CASING REAR PANEL	Панель задняя	74.02				-
31	721596600		REAR PANEL INSULATOR	Термоизоляция панели задней	13.79				-
32	721596800	Скачать	SIDE PANELS LOWER BRACKET	Планка крепления боковых панелей нижняя	31.16				-
33	721596900	Скачать	CASING FRONT UPPER DOOR	Панель передняя	109.18	Где купить			-
34	721597000		CASING TOP COVER	Панель верхняя	85.07				-
35	721597500		CASING TOP COVER INSULATOR	Термоизоляция панели верхней	13.79				-
40	721598100		BURNER MANIFOLD	Рампа газовая с трубкой	89.99				-

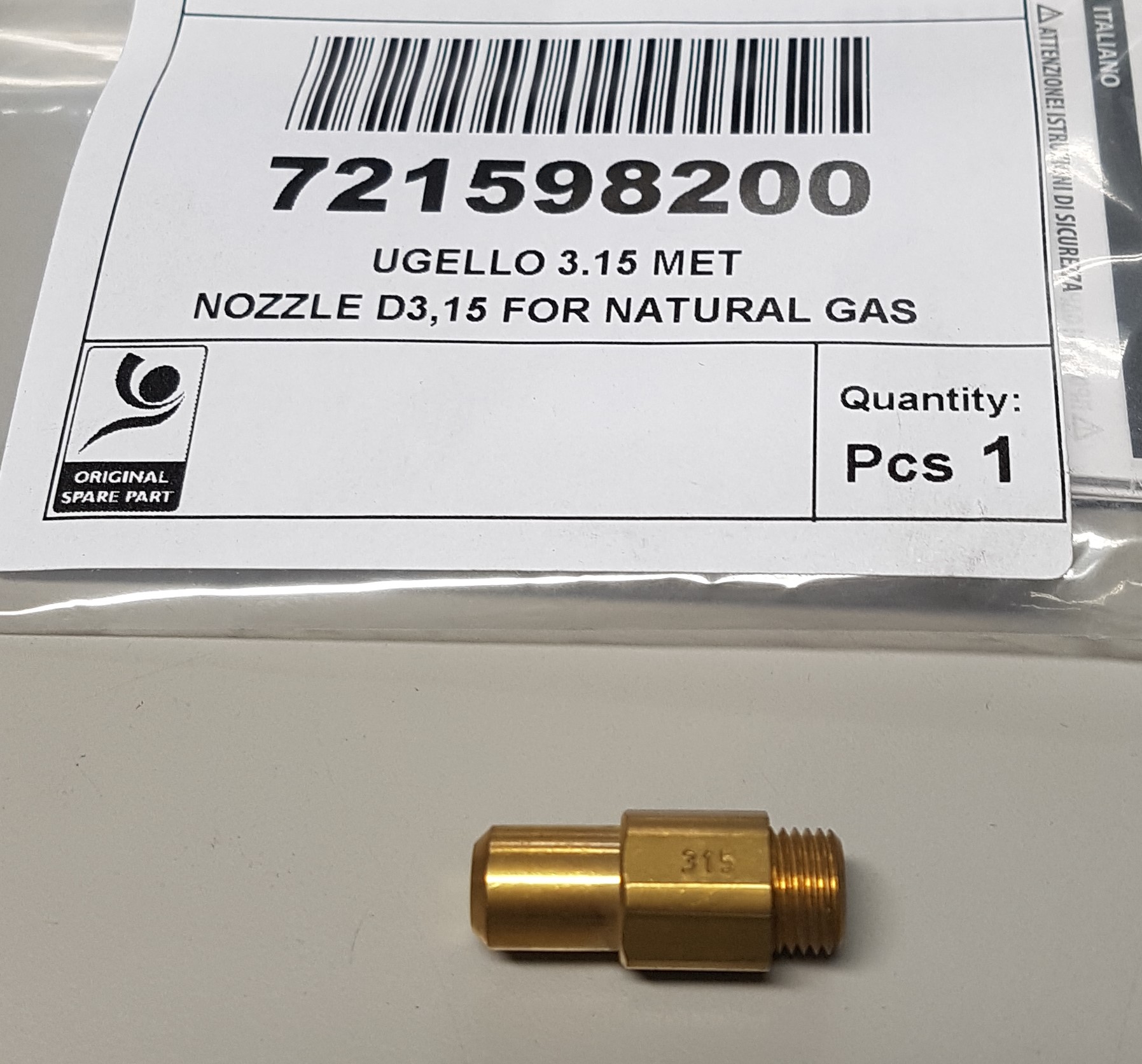

43	721598200	Скачать	NOZZLE D3,15 FOR NATURAL GAS	Форсунка Ø3,15для природного газа	20.08				-
43	721598300	Скачать	NOZZLE D1,80 FOR L.P.G.	Форсунка Ø1,80для сжиженного газа	13.65	Где купить			-
44	721599200		BURNER BAR 352/11P L282	Трубка горелки 352/11PL=282M	72.71				-
45	721599700		PILOT BURNER FIXING	Кронштейн крепления запальной горелки	24.27				-
46	721599800	Скачать	PILOT BURNER	Горелка запальная в сборе	104.45		766046500	766046500	-
47	721599900		LIMIT STAT SECURING BRACKET	Кронштейн	13.79				-
48	721600000		GAS INLET PIPE FOR GAS VALVE	Трубка подводящая газовая	45.03				-
49	721600500		PILOT BURNER FEEDING PIPE	Трубка подводящая газовая запальной горелки	135.35				-
50	721600600		PUSH NIPPLE/NUT FOR PIPE D6	Гайка накидная	6.86				-
51	721600700	Скачать	INTERRUPTED THERMOCOUPLE	Термопара	82.94	Где купить			-
52	721600800	Скачать	NUT FOR THERMOCOUPLE	Гайка M9X1 термопары	12.93				-
53	721600900	Скачать	H.L. STAT	Термостат перегрева	79.93	Где купить			-
54	721601000	Скачать	PIEZO-IGNITER	Пьезозажигалка	41.48	Где купить			-
55	721601100	Скачать	IGNITION ELECTRODE	Электрод розжига	35.8	Где купить			-
56	721601200	Скачать	THERMOPILE	Термопара многократная	176.22	Где купить			-
57	721601300	Скачать	GAS VALVE	Клапан газовый	326.3				-
58	721601400		OR 21X6	Уплотнение кольцевое резиновое 21X6XP71	2.41				-
61	721601900	Скачать	CONTROL PANEL	Панель управления	56.3				-
62	721602000	Скачать	BOILER STAT	Термостат рабочий	83.17	Где купить			-
63	721602100	Скачать	FLUE THERMOSTAT	Термостат контроля тяги	73.61	Где купить			-
64	721602200	Скачать	H.L. STAT PLASTIC PLUG	Колпачок термостата контроля тяги	2.42	Где купить			-
65	721602300		PLUG FOR BUTTON HOLE	Заглушка пластиковая	2.41				-
66	721602400		PLUG FOR STAT HOLE	Заглушка пластиковая	2.41				-
67	721602500		PLASTIC COVER	Крышка пластиковая	17.28				-
68	721602600	Скачать	HYDROMETER	Манометр	49.54	Где купить			-
71	721602700	Скачать	CONTROL PANEL PROTECTION RX	Короб панели управления	34.6				-
72	721602800	Скачать	PLASTIC COVER	Крышка пластиковая	28.25				-
73	721602900	Скачать	CONTROL PANEL FLAP DOOR	Крышка панели управления	19.42				-
74	721603000		1 HOLE SWITCH PLATE	Заглушка пластиковая	25.62				-
704	721603100		COMPLETE CONTROL PANEL	Панель управления в сборе	348.66				-
706	721603200	Скачать	L.P.G. CONVERSION KIT	Комплект перевода на сжиженный газ	43.18	Где купить			-
46	766046500	Скачать	LOW GAS PRESSURE PILOT BURNER	Горелка запальная в сборе	102.91	Где купить	721599800		-

Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)

Код	Фото	Русское наименование	Описание, принцип действия и т.д. (рус.)	Рекомендованная розничная цена, у.е.	Английское наименование	Корзина

Аксессуары для притока воздуха и отвода продуктов сгорания по раздельным трубам (для котлов с закрытой камерой сгорания)

Код	Фото	Русское наименование	Описание, принцип действия и т.д. (рус.)	Рекомендованная розничная цена, у.е.	Английское наименование	Корзина
A7215464	Скачать	Комплект стабилизатора тяги для котлов SLIM EF, диам. 180 мм	Устанавливается на выходной патрубок дымовых газов в верхней части котла. Является неотъемлимой частью котла и содержит в себе - участок разгона дымовых газов, стабилизатор тяги и термостат датчик дымовых газов. Применяется с котлами SLIM EF 1.39 и SLIM EF 1.49	190.8	ANTIREFOULEUR D.180 -6036200-
A7215465	Скачать	Комплект стабилизатора тяги для котлов SLIM EF, диам. 200 мм	Устанавливается на выходной патрубок дымовых газов в верхней части котла. Является неотъемлемой частью котла и содержит в себе - участок разгона дымовых газов, стабилизатор тяги и термостат датчик дымовых газов. Применяется с котлами SLIM EF 1.61	190.8	ANTIREFOULEUR D.200 -6095200-

Гидравлические аксессуары

Код	Фото	Русское наименование	Описание, принцип действия и т.д. (рус.)	Рекомендованная розничная цена, у.е.	Английское наименование	Корзина
KHG71402431-	Скачать	Наполнитель полифосфатный для умягчителя воды (набор из 4 картриджей)	Наполнитель полифосфатный для умягчителя воды. В комплект поставки входит наполнитель для четырех картриджей.	63.25	POLYPHOSPHATE REFILL

Аксессуары для регулирования температуры и дистанционного управления оборудованием

Код	Фото	Русское наименование	Описание, принцип действия и т.д. (рус.)	Рекомендованная розничная цена, у.е.	Английское наименование	Корзина
KHG71408691-	Скачать	Комнатный механический термостат TAM011MI	Комнатный механический термостат. Максимальное напряжение и ток на контактах 250В, 16А. Пределы регулирования 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): <1°C	24.28	THERMOSTAT MECHANICAL TAM011MI

Прочие аксессуары

Код	Фото	Русское наименование	Описание, принцип действия и т.д. (рус.)	Рекомендованная розничная цена, у.е.	Английское наименование	Корзина
62350000	Скачать	Смазка Molykote	Смазка Molykote. Используется для смазки тороидальных прокладок в гидравлических соединениях котлах	71.94	MOLYKOTE 111 COMPOUND (100 G)
