711606601

SLIM EF 1.31 (A7116066)

0038022945 - 8022945988719

A7116066

Доступно в текущих заказах

Наличие на складах партнеров

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет
BIM_модель_Slim EF.rfa

SLIM EF котлы - инструкция.pdf

-

SLIM EF 1.31 Котел газовый напольный, 30 кВт, электронезависимый, с чугунным теплообменником, одноконтурный

BAXI

8022945988719

126

136

850

400

720

Котлы водогрейные газовые

Неконденсационный

Встроенная

Напольный

Одноконтурный

Открытая камера сгорания

Естественная тяга

Нет

Чугун

Постоянно горящая запальная горелка

Термопара

30.5

34.8

3.68

2.74

87.6

13

4

150

5

13-20

2063

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахКоды возможной заменыНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина
703711547100GLASS FIBRE SEALING CORD 10Термостойкий уплотнительный шнур D10 мм24.5Скачать
7711547600 СкачатьGASKET 47,3X61X2Уплотнение Ø47,3X61X28.07НаличиеСкачать
14711550600COMBUSTION CHAMBER DOORКрышка камеры сгорания задняя44.7НаличиеСкачать
42711550900ALUMINIUM WASHER 10Шайба алюминиевая Ø101.74НаличиеСкачать
41711551000PRESSURE TEST NIPPLE  1/8Штуцер контроля давления газа Ø1/86.82НаличиеСкачать
22711551900 СкачатьBULB HOLDER REDUCERРезьбовая втулка крепления зонда контроля тяги6.82НаличиеСкачать
13711553100 СкачатьCOMBUST. CHAMBER REAR DOOR INUТермоизоляция камеры сгорания14.28Скачать
69711554300 Скачать THERMOMETERТермометр51.18НаличиеСкачать
5711555200 СкачатьPUSH NIPPLE 1-1/2Ниппель 1‐1/212.08Наличие-

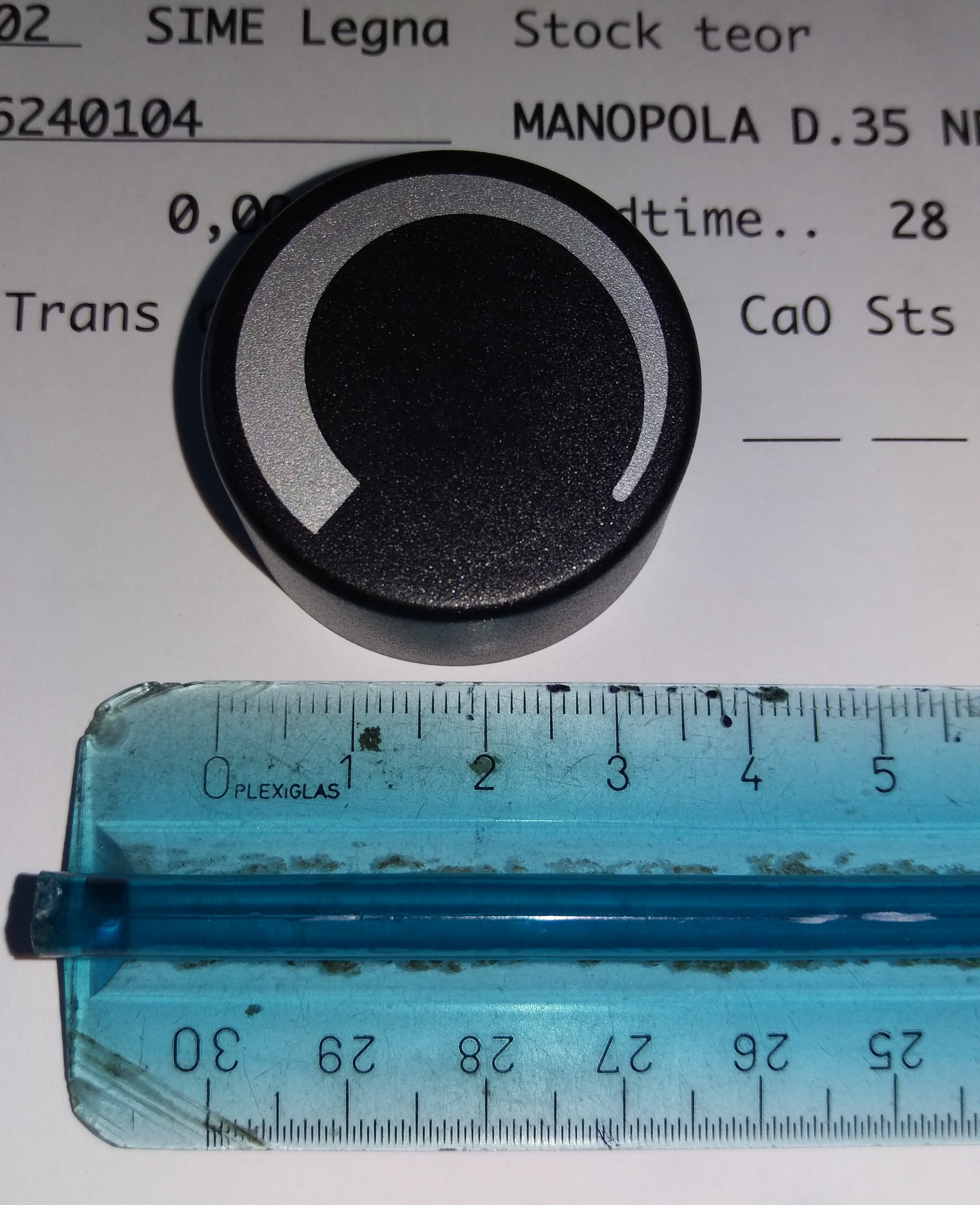

70711555700 СкачатьKNOB  35Рукоятка термостата Ø3518.67НаличиеСкачать
1721591600 СкачатьREAR SECTIONСекция чугунная задняя396.51-
2721591700 Скачать INTERMEDIATE SECTIONСекция чугунная средняя385.34-
4721591900FRONT SECTIONСекция чугунная передняя387.71-
6721592100TIE-ROD M10X365Шпилька резьбовая M10X3668.03-
8721592500REDUCER 1-1/2 X1/2Пробка проходная 1‐1/2Нр X1/2Вр17.28-
9721592600 СкачатьBULB HOLDER 1/2 L=120Гильза 1/2 Нр х L=12033.07Наличие-
10721592700DRAIN COCK 1/2Кран шаровой сливной 1/234.6-
11721592800HOLDER WITH LOCKING NUTНаконечник сливного крана13.79-
12721592900CONNECTIONS HOLDERКронштейн соединительный13.79-
15721593100 СкачатьFRONT DOOR INSULATIONТермоизоляция плиты горелки6.86-
16721593200FRONT DOORКрышка камеры сгорания передняя31.16-

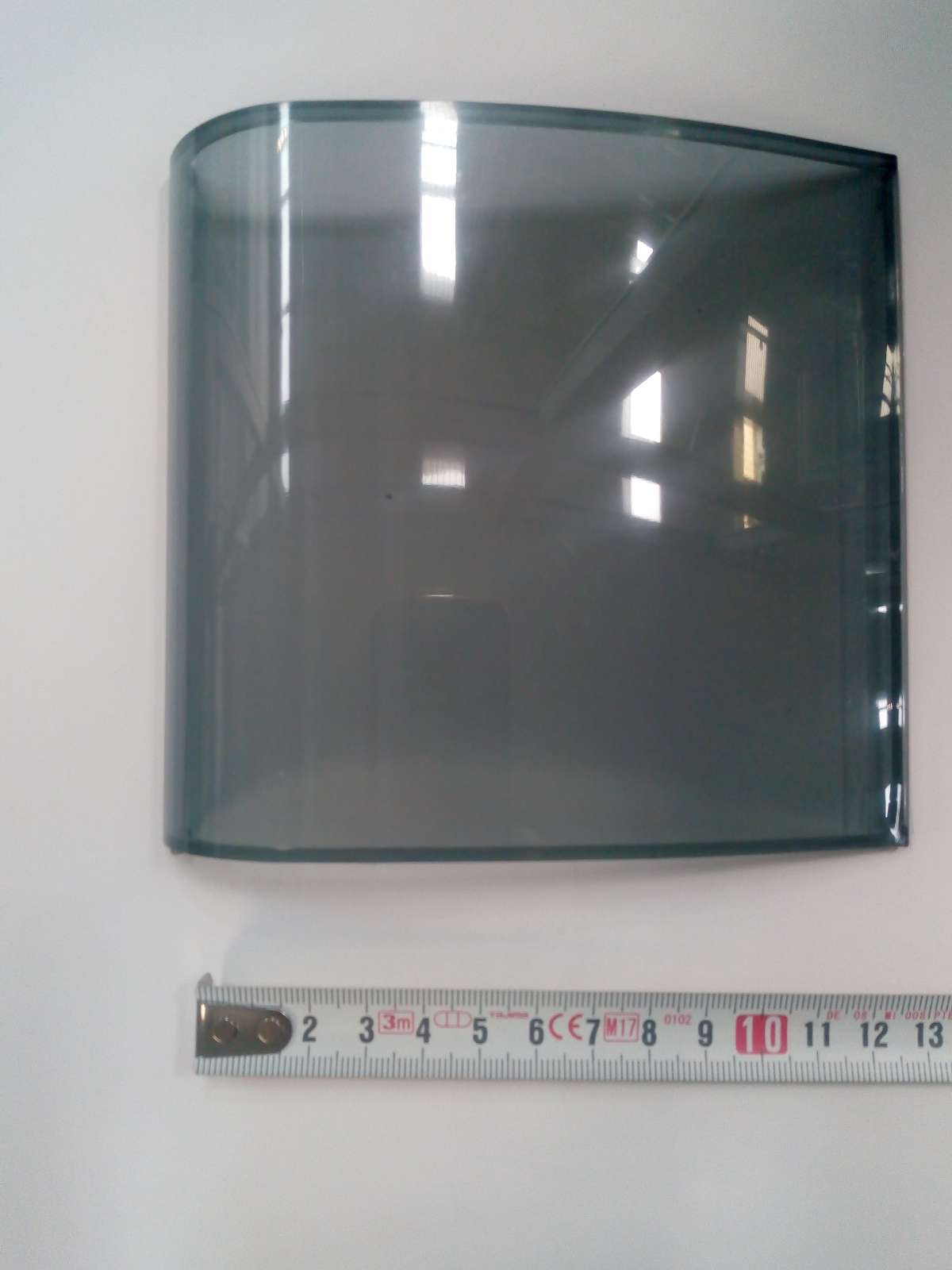

17721593300WINDOWОкно17.28-
18721593400SPRING TDMПружина2.41-
19721593500STUD M6X17 ZNШтифт M6X171.79-
20721593700SMOKE CHAMBERКороб формирования тяги152.24-
21721594100SMOKE STAT BULB FIXING PLATEПластина крепления баллона термостата контроля тяги13.79-
23721594200"""""""""""""""NON RETURN VALVE 1/4"""""""""""""""" """"""&quoКлапан обратный 1/4300.89-
24721594300 СкачатьFRONT PANELПанель передняя52.58Наличие-
25721594400FRONT PANEL INSULATORТермоизоляция панели передней13.79-
26721594700PLASTIC PIPE D 33X338Трубка пластиковая Ø33X33817.28-
27721595100CASING HAND SIDE PANELТермоизоляция боковая16.97-

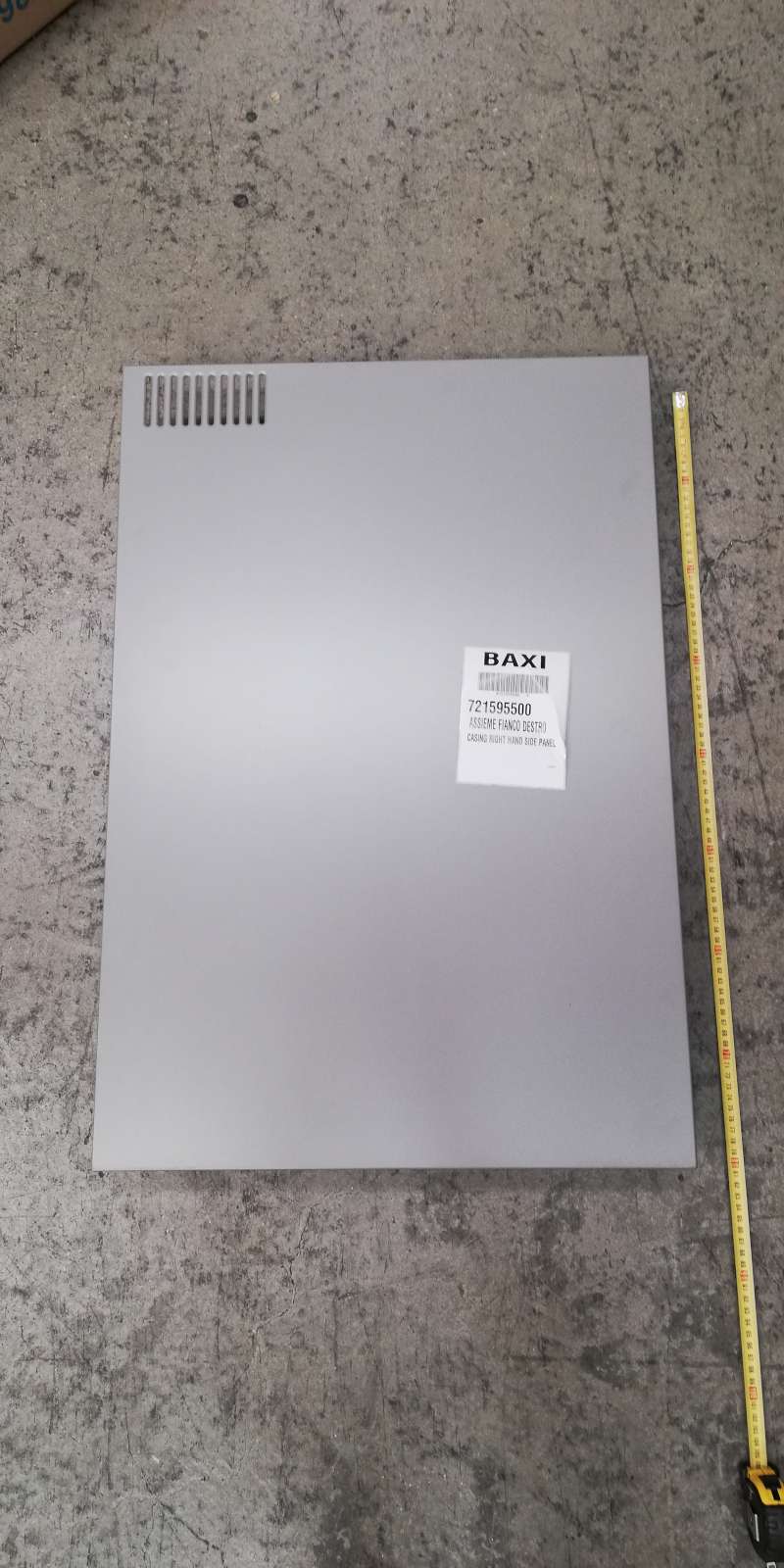

28721595500 Скачать CASING RIGHT HAND SIDE PANELПанель боковая правая149.05Наличие-

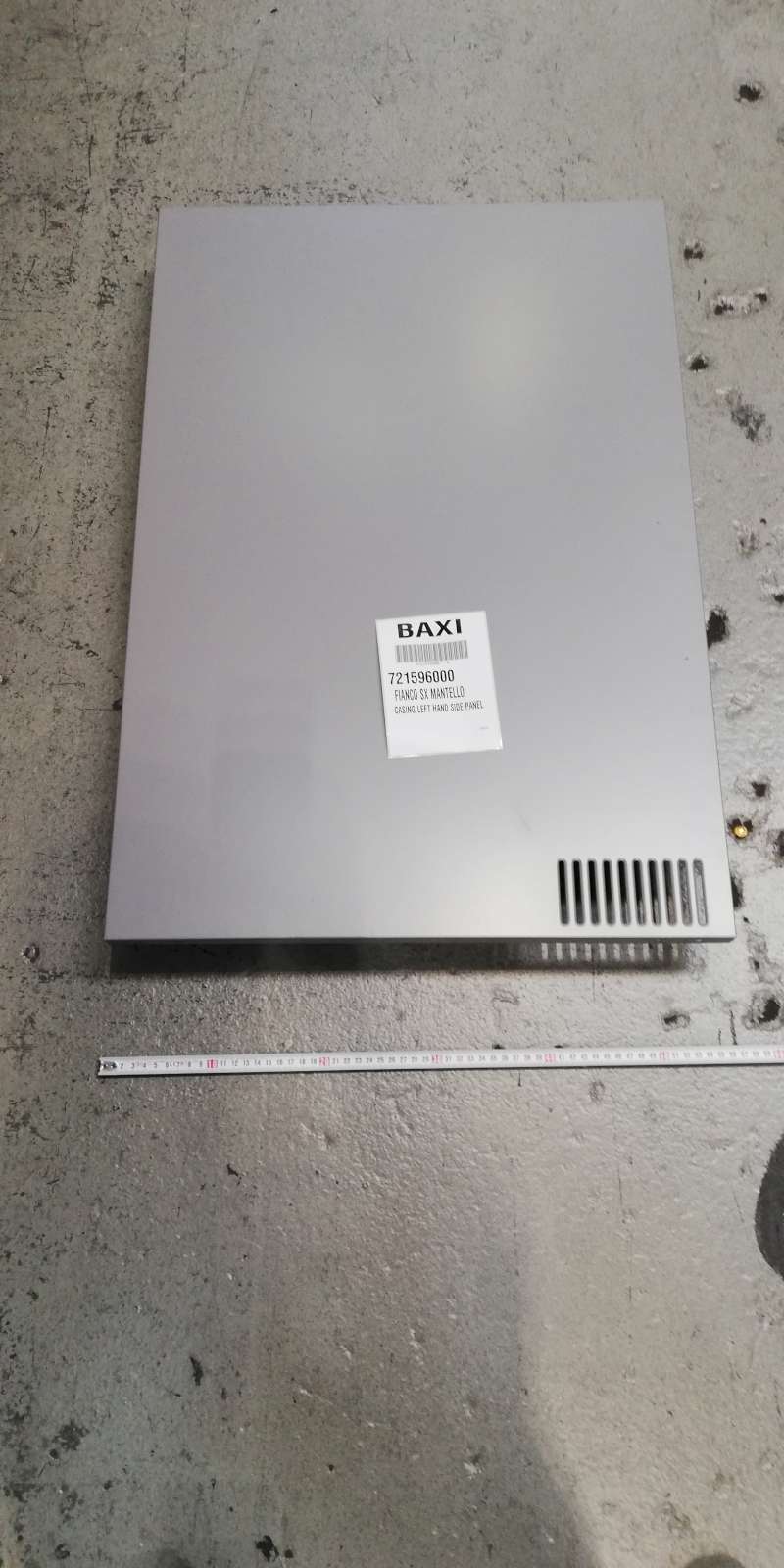

29721596000 Скачать CASING LEFT HAND SIDE PANELПанель боковая левая149.18Наличие-
30721596400 СкачатьCASING REAR PANELПанель задняя74.02-
31721596600REAR PANEL INSULATORТермоизоляция панели задней13.79-
32721596800 СкачатьSIDE PANELS LOWER BRACKETПланка крепления боковых панелей нижняя31.16-
33721596900 СкачатьCASING FRONT UPPER DOORПанель передняя109.18Наличие-

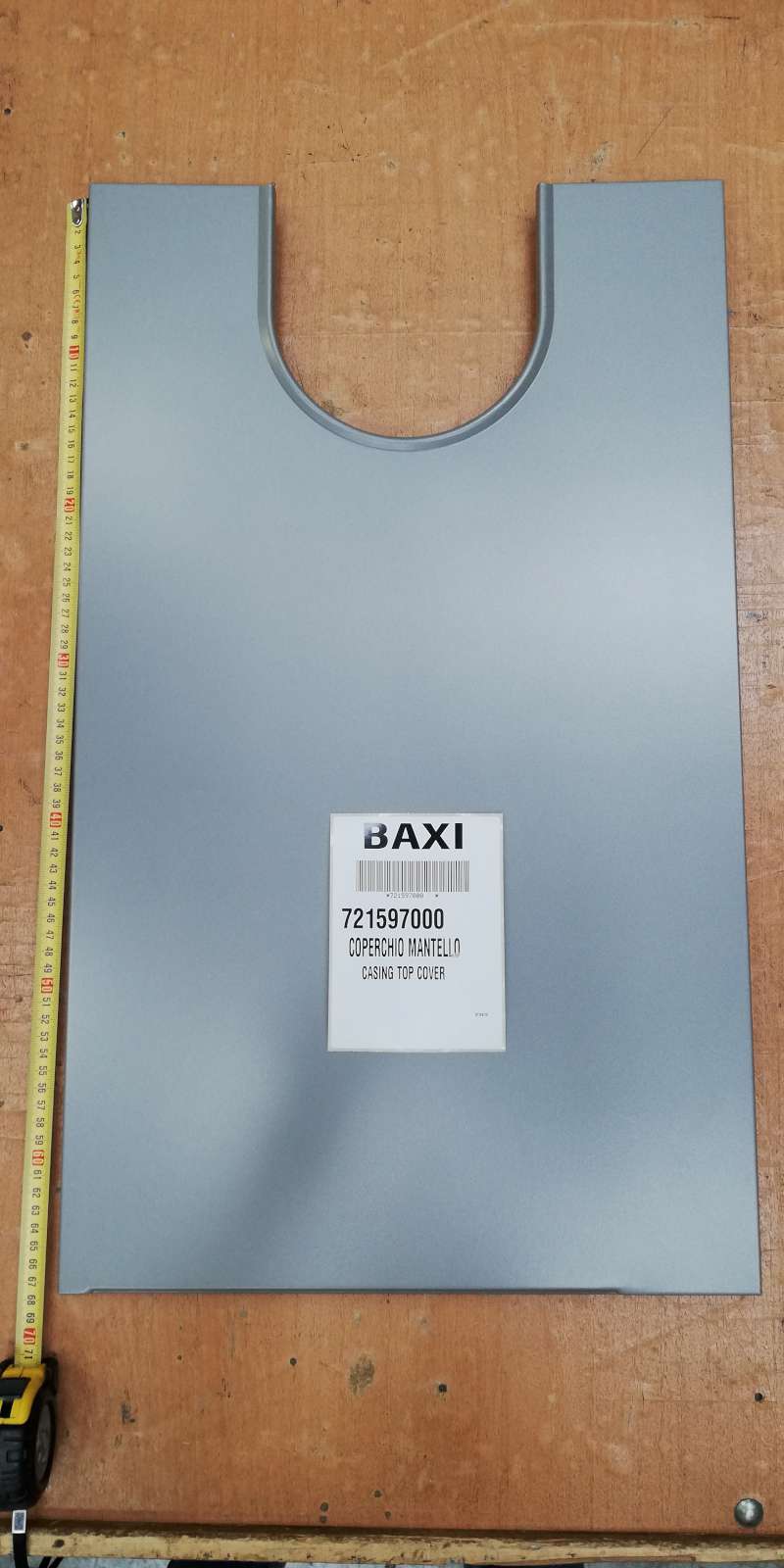

34721597100 Скачать CASING TOP COVERПанель верхняя117.38-
35721597600CASING TOP COVER INSULATORТермоизоляция панели верхней13.79-
40721598100BURNER MANIFOLDРампа газовая с трубкой89.99-

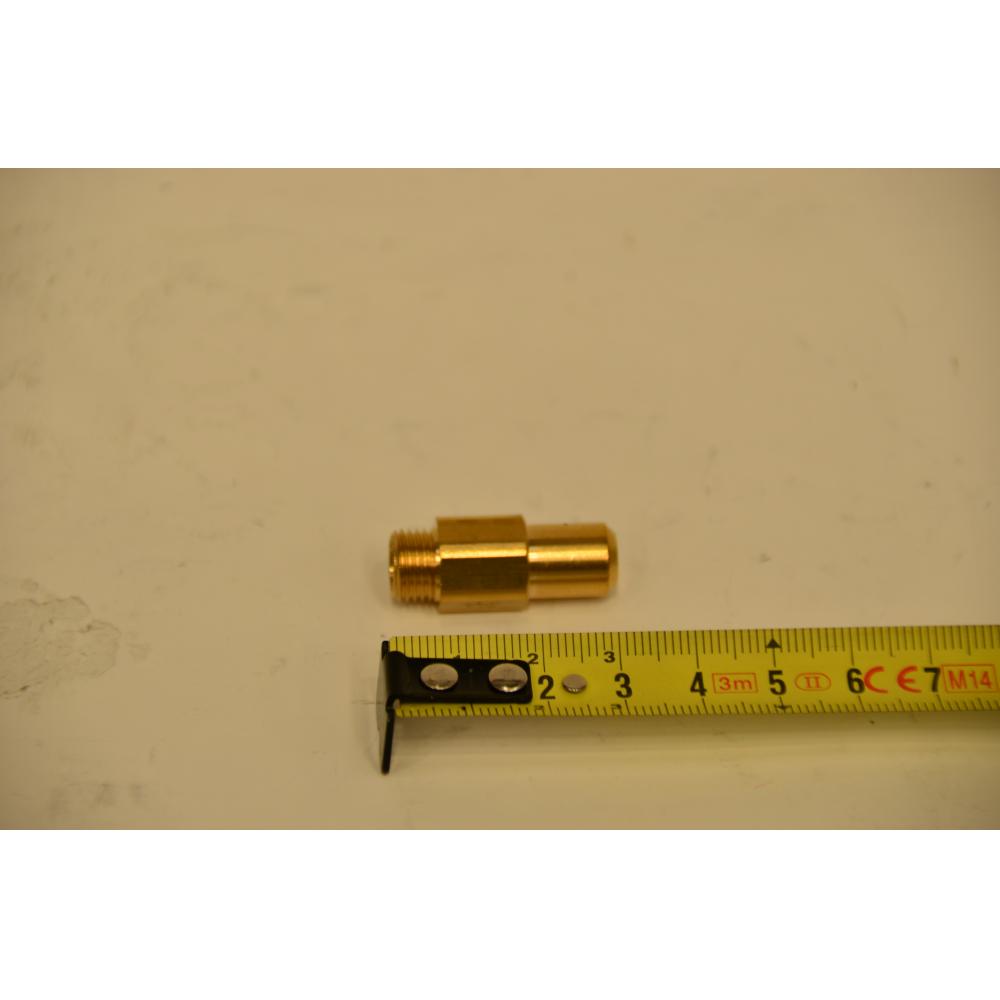

43721598400 Скачать NOZZLE D3,65 FOR NATURAL GASФорсунка Ø3,65 для природного газа20.08Наличие-

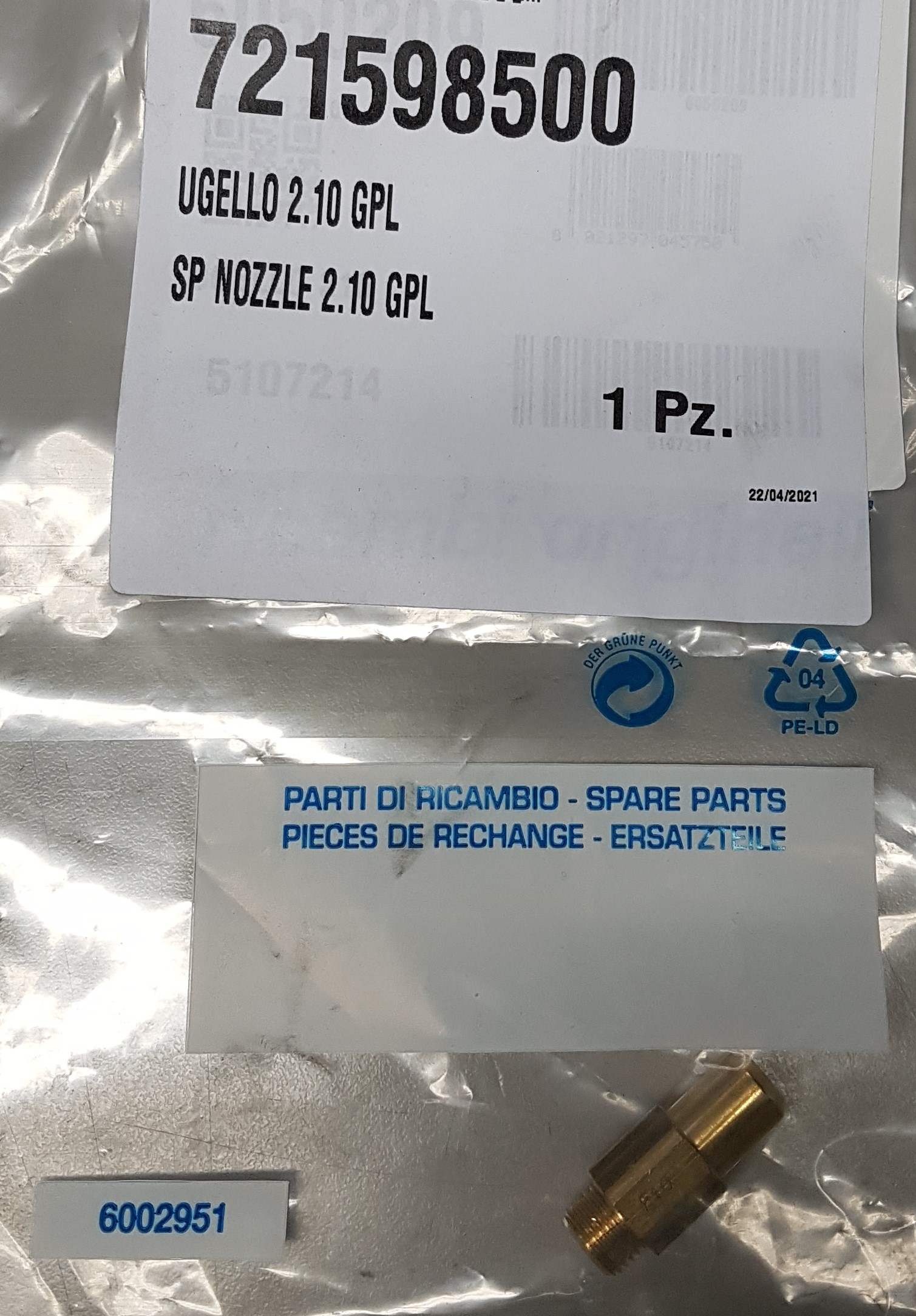

43721598500 СкачатьNOZZLE D2,10 NATURAL GASФорсунка Ø2,10 для сжиженного газа23.72-
44721599300BURNER BAR 353/11G L382Трубка горелки 353/11GL=382M69.26-
45721599700PILOT BURNER FIXINGКронштейн крепления запальной горелки24.27-

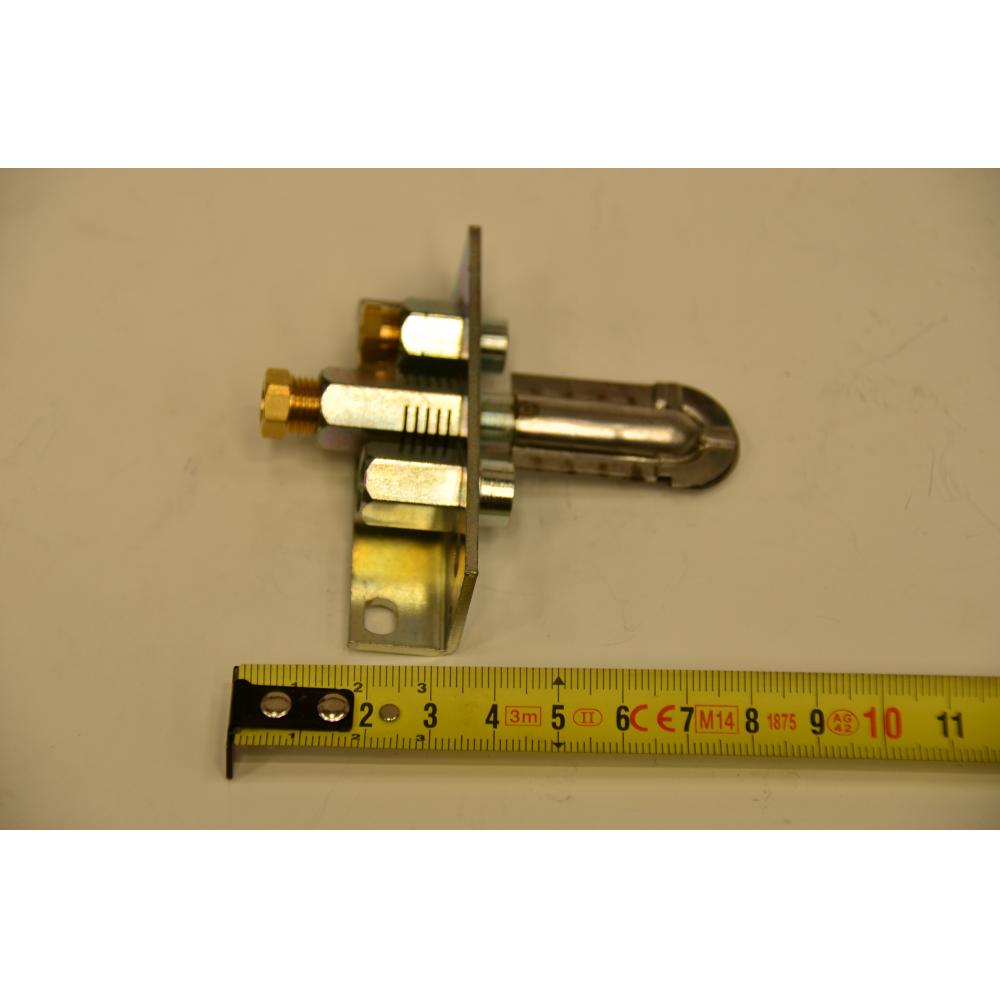

46721599800 Скачать PILOT BURNERГорелка запальная в сборе104.45Наличие766046500766046500-
47721599900LIMIT STAT SECURING BRACKETКронштейн13.79-
48721600100GAS INLET PIPE FOR GAS VALVEТрубка подводящая газовая51.89-
49721600500PILOT BURNER FEEDING PIPEТрубка подводящая газовая запальной горелки135.35-
50721600600PUSH NIPPLE/NUT FOR PIPE D6Гайка накидная6.86-
51721600700 Скачать INTERRUPTED THERMOCOUPLEТермопара82.94Наличие-
52721600800 СкачатьNUT FOR THERMOCOUPLEГайка M9X1 термопары12.93-
53721600900 Скачать H.L. STATТермостат перегрева79.93Наличие-
54721601000 СкачатьPIEZO-IGNITERПьезозажигалка41.48Наличие-
55721601100 Скачать IGNITION ELECTRODEЭлектрод розжига35.8Наличие-
56721601200 Скачать THERMOPILEТермопара многократная176.22Наличие-
57721601300 Скачать GAS VALVEКлапан газовый326.3Наличие-
58721601400OR 21X6Уплотнение кольцевое резиновое 21X6XP712.41-
59721601600BURNER HOLDING PLATEПланка крепления трубок горелки13.79-
61721601900 СкачатьCONTROL PANELПанель управления56.3-
62721602000 Скачать BOILER STATТермостат рабочий83.17Наличие-

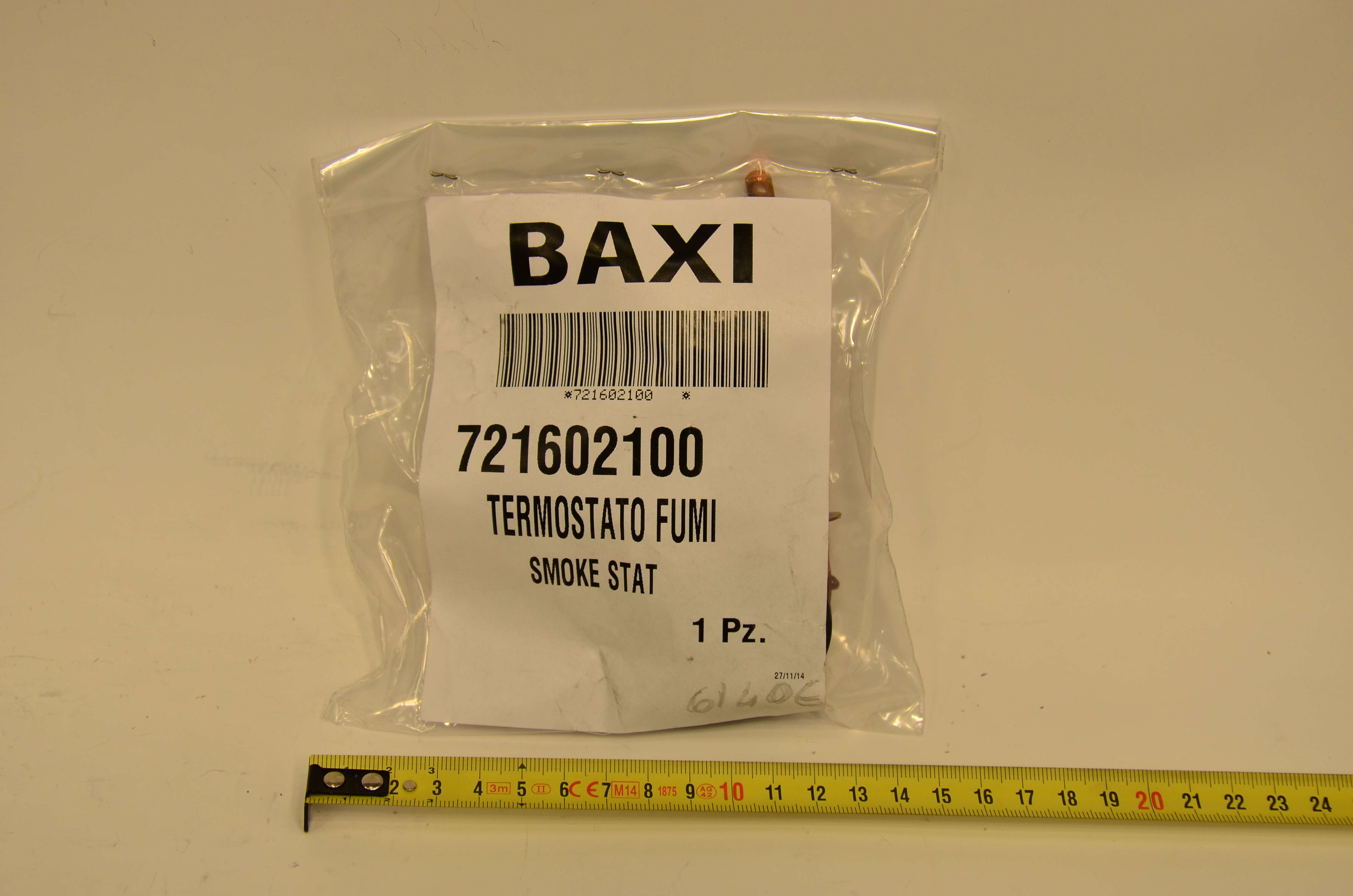

63721602100 Скачать FLUE THERMOSTATТермостат контроля тяги73.61Наличие-

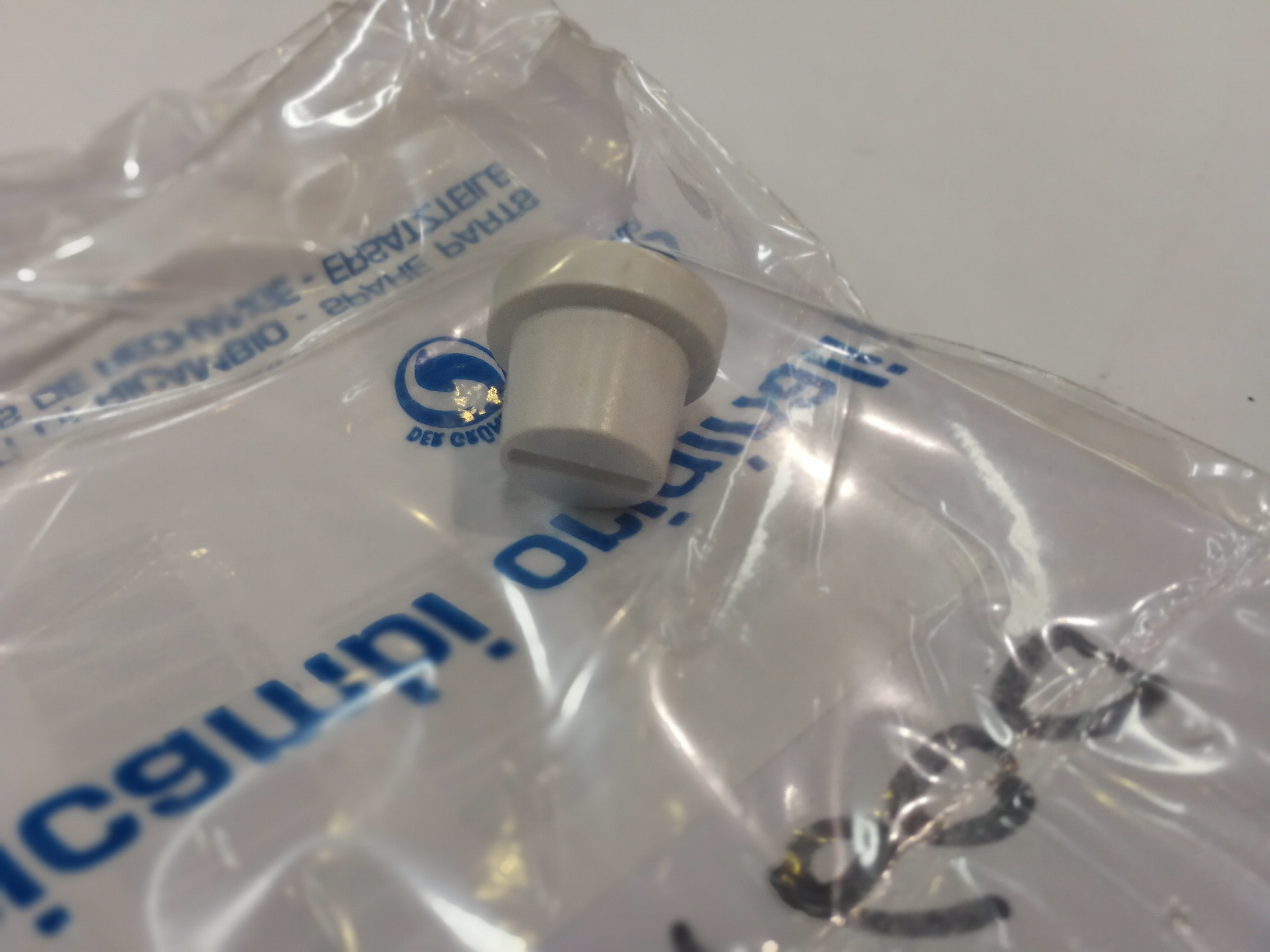

64721602200 Скачать H.L. STAT PLASTIC PLUGКолпачок термостата контроля тяги2.42Наличие-
65721602300PLUG FOR BUTTON HOLEЗаглушка пластиковая2.41-
66721602400PLUG FOR STAT HOLEЗаглушка пластиковая2.41-
67721602500PLASTIC COVERКрышка пластиковая17.28-
68721602600 Скачать HYDROMETERМанометр49.54Наличие-
71721602700 СкачатьCONTROL PANEL PROTECTION RXКороб панели управления34.6-
72721602800 Скачать PLASTIC COVERКрышка пластиковая28.25-
73721602900 СкачатьCONTROL PANEL FLAP DOORКрышка панели управления19.42-
747216030001 HOLE SWITCH PLATEЗаглушка пластиковая25.62-
704721603100COMPLETE CONTROL PANELПанель управления в сборе348.66-

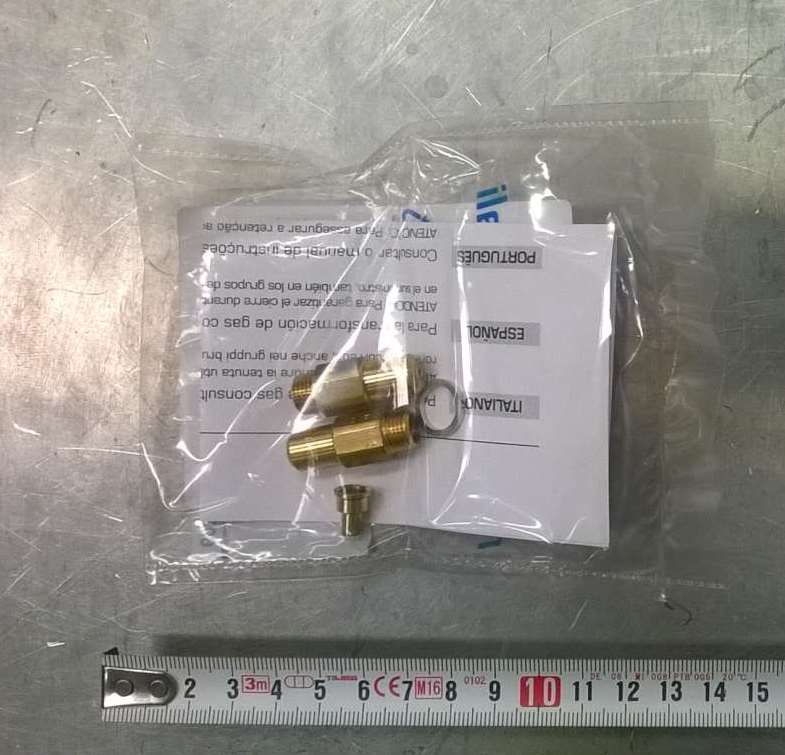

707721603300 СкачатьL.P.G. CONVERSION KITКомплект перевода на сжиженный газ69.98-
46766046500 Скачать LOW GAS PRESSURE PILOT BURNERГорелка запальная в сборе102.91Наличие721599800-
Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
Аксессуары для притока воздуха и отвода продуктов сгорания по раздельным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина

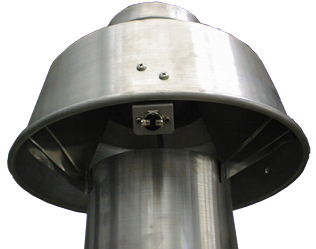

A7215464 СкачатьКомплект стабилизатора тяги для котлов SLIM EF, диам. 180 ммУстанавливается на выходной патрубок дымовых газов в верхней части котла. Является неотъемлимой частью котла и содержит в себе - участок разгона дымовых газов, стабилизатор тяги и термостат датчик дымовых газов. Применяется с котлами SLIM EF 1.39 и SLIM EF 1.49190.8ANTIREFOULEUR D.180 -6036200-
A7215465 СкачатьКомплект стабилизатора тяги для котлов SLIM EF, диам. 200 ммУстанавливается на выходной патрубок дымовых газов в верхней части котла. Является неотъемлемой частью котла и содержит в себе - участок разгона дымовых газов, стабилизатор тяги и термостат датчик дымовых газов. Применяется с котлами SLIM EF 1.61190.8ANTIREFOULEUR D.200 -6095200-
Гидравлические аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KHG71402301- СкачатьУмягчитель воды полифосфатныйУмягчитель воды полифосфатный. Используется, если вода контура ГВС имеет высокую жесткость. Уменьшает образование накипи в теплообменника. В комплект поставки входят подсоединения и наполнитель для одной загрузки0POLYPHOSPHATE WATER SOFTENER
KHG71402431- СкачатьНаполнитель полифосфатный для умягчителя воды (набор из 4 картриджей)Наполнитель полифосфатный для умягчителя воды. В комплект поставки входит наполнитель для четырех картриджей.63.25POLYPHOSPHATE REFILL
Аксессуары для регулирования температуры и дистанционного управления оборудованием
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KHG71408671- СкачатьКомнатный программируемый недельный термостат MagictimeMagictime Plus - комнатный программируемый недельный термостат. Позволяет программировать температуру в помещении в течение недели. 2 уровня регулирования температуры помещения. Ручной или автоматический режимы работы. Дискретность программирования: 15 минут. Точность регулирования: 0,1°С. Режим антизаморозки (в положении выключено)0THERMOSTATE MAGISTIME
KHG71408691- СкачатьКомнатный механический термостат TAM011MIКомнатный механический термостат. Максимальное напряжение и ток на контактах 250В, 16А. Пределы регулирования 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): <1°C24.28THERMOSTAT MECHANICAL TAM011MI
Прочие аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
62350000 СкачатьСмазка MolykoteСмазка Molykote. Используется для смазки тороидальных прокладок в гидравлических соединениях котлах71.94MOLYKOTE 111 COMPOUND (100 G)
614590Чемоданчик BAXI с инструментамВ комплект поставки входят: чемоданчик 440Х350Х140 магнитная отвертка с различными насадками отвертка плоская 3Х100 отвертка плоская 6,5Х150 отвертка укороченная плоская 6,5Х30 отвертка укороченная крестовая 4,5Х30 отвертка укороченная крестовая 6Х30 ключ разводной 250 мм клещи для труб с регулируемым зевом до 24 мм (галочки) комплект ключей шестигранных, 9 шт., 1,5-10 ножницы с изолированными ручками ключи гаечные 6/7 8/9 10/11 12/13 14/15 16/17 ключ шарнирный 7 мм.0CASE COMPLETE OF TOOLS
