711606701

SLIM EF 1.39 (A7116067)

514201015 - 00380229452020074435

A7116067

Доступно в текущих заказах

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет
BIM_модель_Slim EF.rfa

-

SLIM EF 1.39 Котел газовый напольный, 39 кВт, электронезависимый, с чугунным теплообменником, одноконтурный (Данный артикул не включает стабилизатор тяги! Котел не может работать без стабилизатора тяги 7215464**)

BAXI

8022945988726

150

160

850

400

670

Котлы водогрейные газовые

Неконденсационный

Встроенная

Напольный

Одноконтурный

Открытая камера сгорания

Естественная тяга

Нет

Чугун

Постоянно горящая запальная горелка

Термопара

39.1

44.8

4.73

3.53

87.3

16

5

180

5

13-20

2547

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина
703711547100GLASS FIBRE SEALING CORD 10Термостойкий уплотнительный шнур D10 мм24.5Где купитьСкачать
7711547600 СкачатьGASKET 47,3X61X2Уплотнение Ø47,3X61X28.07Где купитьСкачать
8711547700PLUG 1-1/2Пробка 1‐1/2 Нр20.49Где купитьСкачать
36711547900CONTACT SPRINGПружина плоская3.33Где купитьСкачать
9711548100 СкачатьBULB HOLDER 1/2 L=190Гильза 1/2L=190 мм36.8Где купитьСкачать
42711550900ALUMINIUM WASHER 10Шайба алюминиевая Ø101.74Где купитьСкачать
41711551000PRESSURE TEST NIPPLE  1/8Штуцер контроля давления газа Ø1/86.82Где купитьСкачать
22711551900 СкачатьBULB HOLDER REDUCERРезьбовая втулка крепления зонда контроля тяги6.82Где купитьСкачать
13711553100 СкачатьCOMBUST. CHAMBER REAR DOOR INUТермоизоляция камеры сгорания14.28Где купитьСкачать
69711554300 Скачать THERMOMETERТермометр51.18Где купитьСкачать
5711555200 СкачатьPUSH NIPPLE 1-1/2Ниппель 1‐1/212.08Где купить-
70711555700 СкачатьKNOB  35Рукоятка термостата Ø3518.67Где купитьСкачать
37721546400ANTIREFOULEUR D.180Стабилизатор тяги (грибок)Ø180MM.0Где купить-
1721591600 СкачатьREAR SECTIONСекция чугунная задняя396.51Где купить-
2721591700 Скачать INTERMEDIATE SECTIONСекция чугунная средняя385.34Где купить-
2721591800 СкачатьINTERMEDIATE SECTION FOR BULBСекция чугунная средняя с отверстием 1/2 Вр416.59Где купить-
4721591900FRONT SECTIONСекция чугунная передняя387.71Где купить-
6721592200TIE-ROD M10X465Шпилька резьбовая M10X4659.57Где купить-
8721592500REDUCER 1-1/2 X1/2Пробка проходная 1‐1/2Нр X1/2Вр17.28Где купить-
10721592700DRAIN COCK 1/2Кран шаровой сливной 1/234.6Где купить-
11721592800HOLDER WITH LOCKING NUTНаконечник сливного крана13.79Где купить-
12721592900CONNECTIONS HOLDERКронштейн соединительный13.79Где купить-
14721593000REAR DOOR COMBUSTION CHAMBERКрышка камеры сгорания задняя38.01Где купить-
15721593100 СкачатьFRONT DOOR INSULATIONТермоизоляция плиты горелки6.86Где купить-
16721593200FRONT DOORКрышка камеры сгорания передняя31.16Где купить-
17721593300WINDOWОкно17.28Где купить-
18721593400SPRING TDMПружина2.41Где купить-
19721593500STUD M6X17 ZNШтифт M6X171.79Где купить-

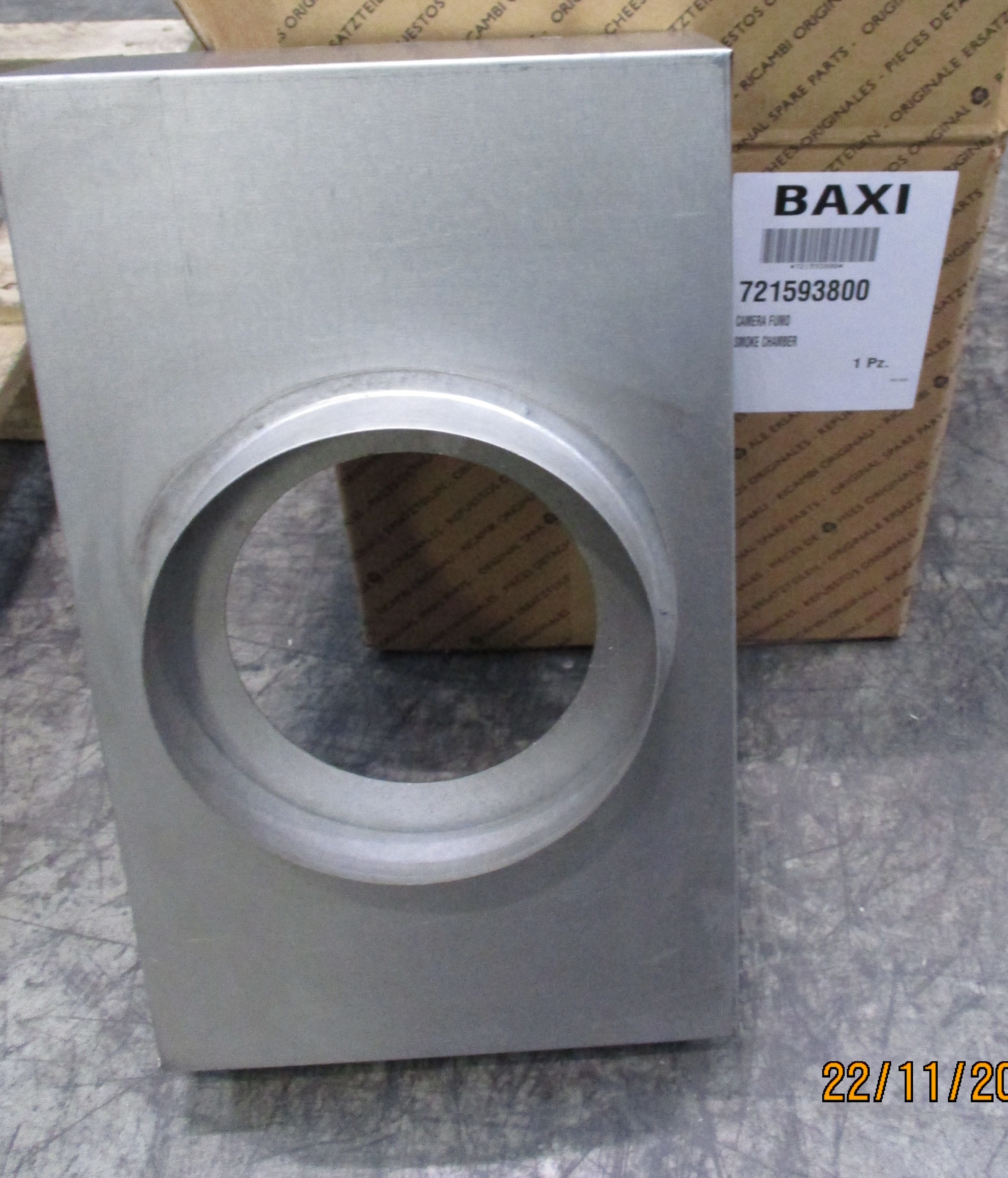

20721593800 СкачатьSMOKE CHAMBERКороб формирования тяги153.35Где купить-
23721594200"""""""""""""""NON RETURN VALVE 1/4"""""""""""""""" """"""&quoКлапан обратный 1/4300.89Где купить-
24721594300 СкачатьFRONT PANELПанель передняя52.58Где купить-
25721594400FRONT PANEL INSULATORТермоизоляция панели передней13.79Где купить-
26721594600PLASTIC D 33X438Трубка пластиковая Ø33X43817.28Где купить-
27721594900CASING HAND SIDE PANELТермоизоляция боковая19.22Где купить-

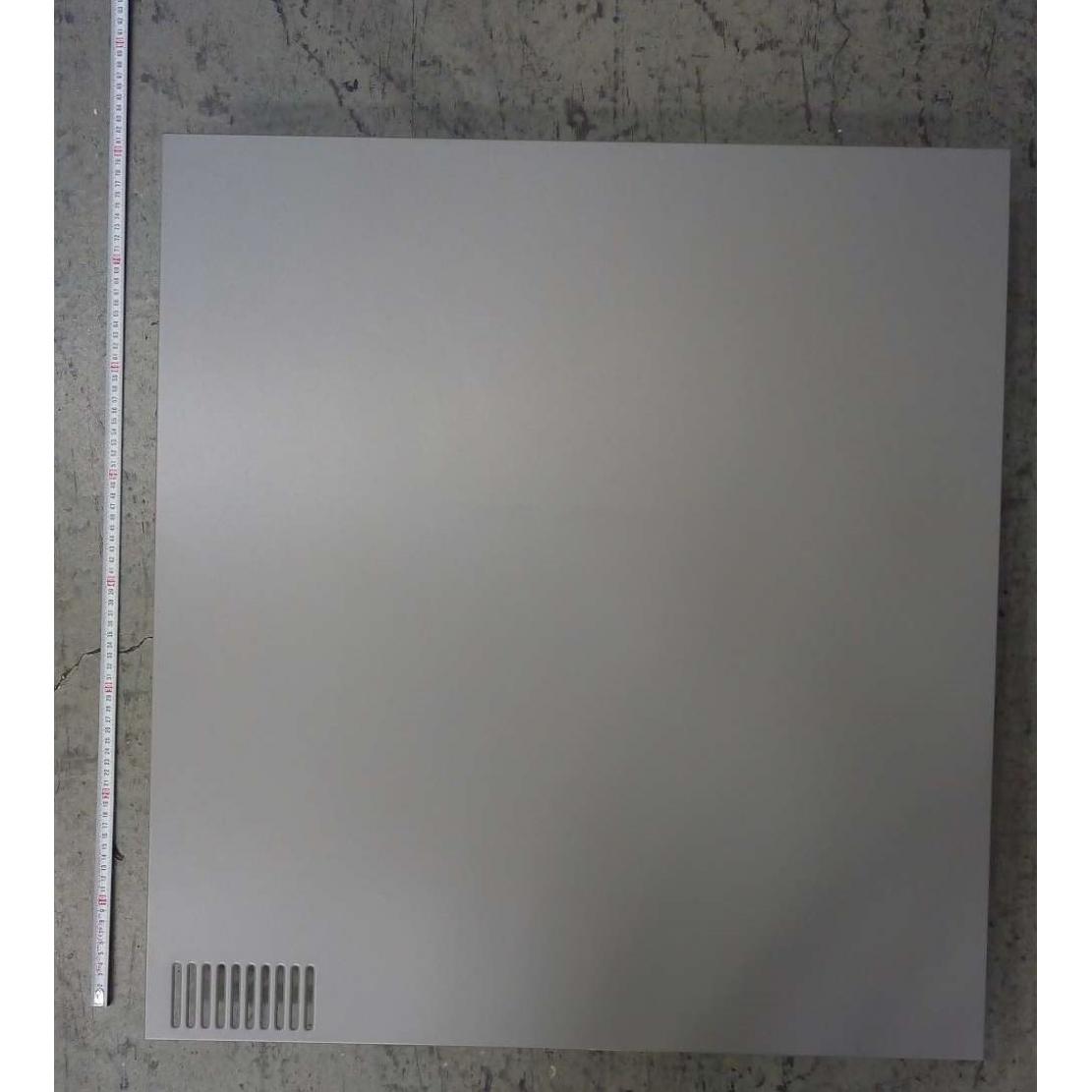

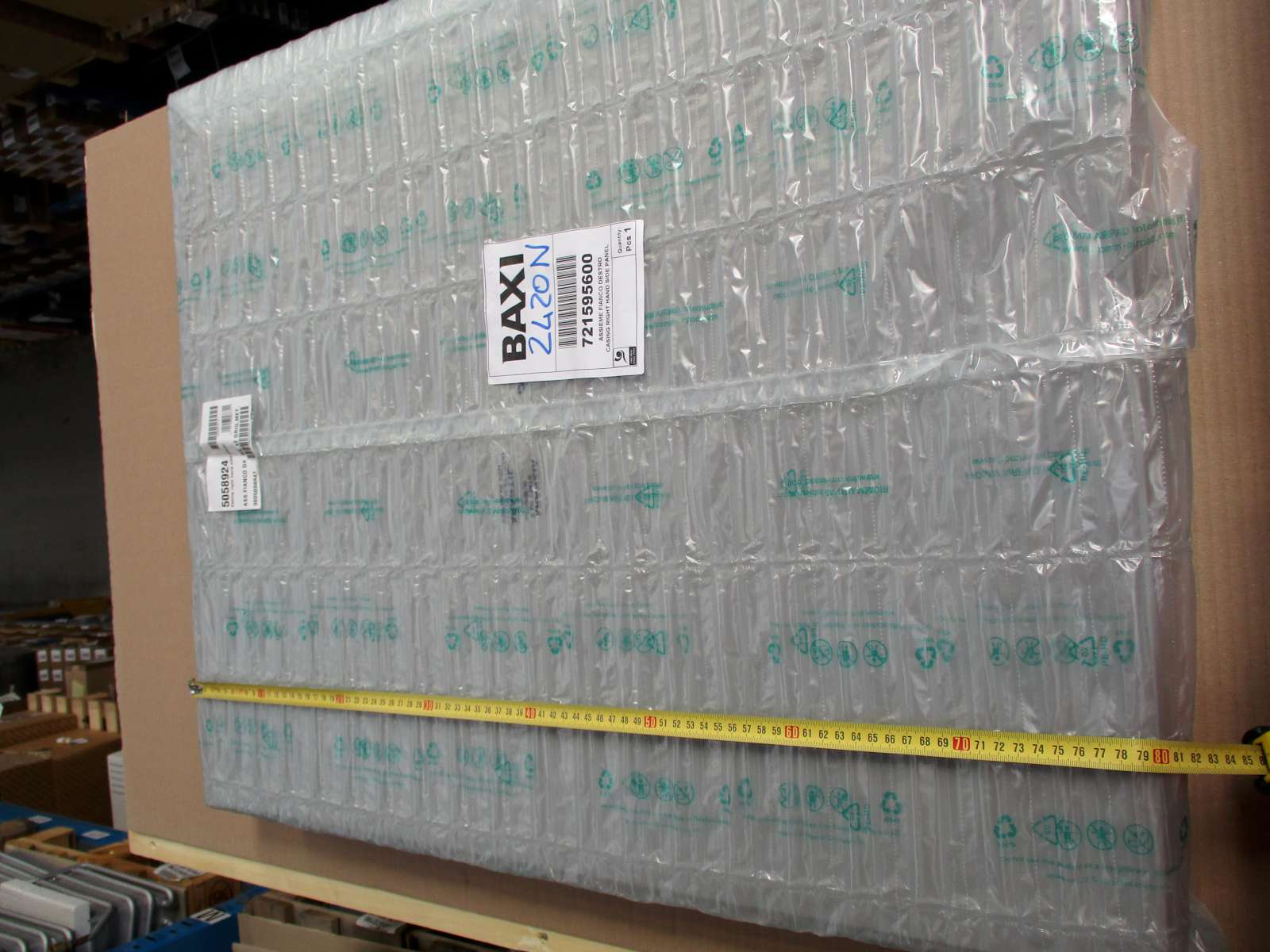

28721595600 Скачать CASING RIGHT HAND SIDE PANELПанель боковая правая163.23Где купить-
29721596100 СкачатьCASING LEFT HAND SIDE PANELПанель боковая левая161.93Где купить-
30721596500 Скачать REAR PANELПанель задняя66.65Где купить-
31721596700REAR PANEL INSULATORТермоизоляция панели задней13.79Где купить-
32721596800 СкачатьSIDE PANELS LOWER BRACKETПланка крепления боковых панелей нижняя31.16Где купить-
33721596900 СкачатьCASING FRONT UPPER DOORПанель передняя109.18Где купить-

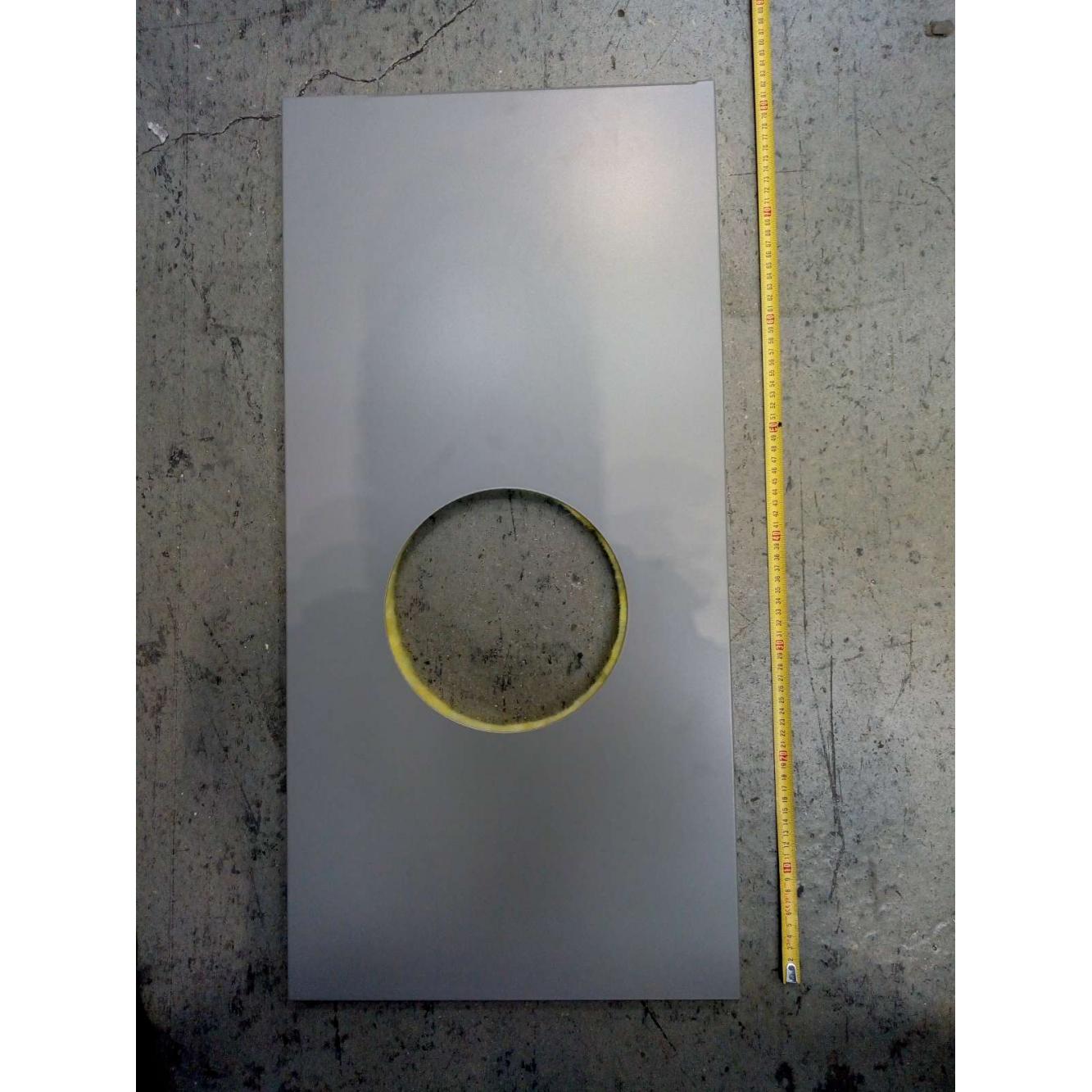

34721597200 СкачатьCASING TOP COVERПанель верхняя91.1Где купить-
35721597700CASING TOP COVER INSULATORТермоизоляция панели верхней17.28Где купить-
40721598000BURNER MANIFOLDРампа газовая с трубкой83.08Где купить-

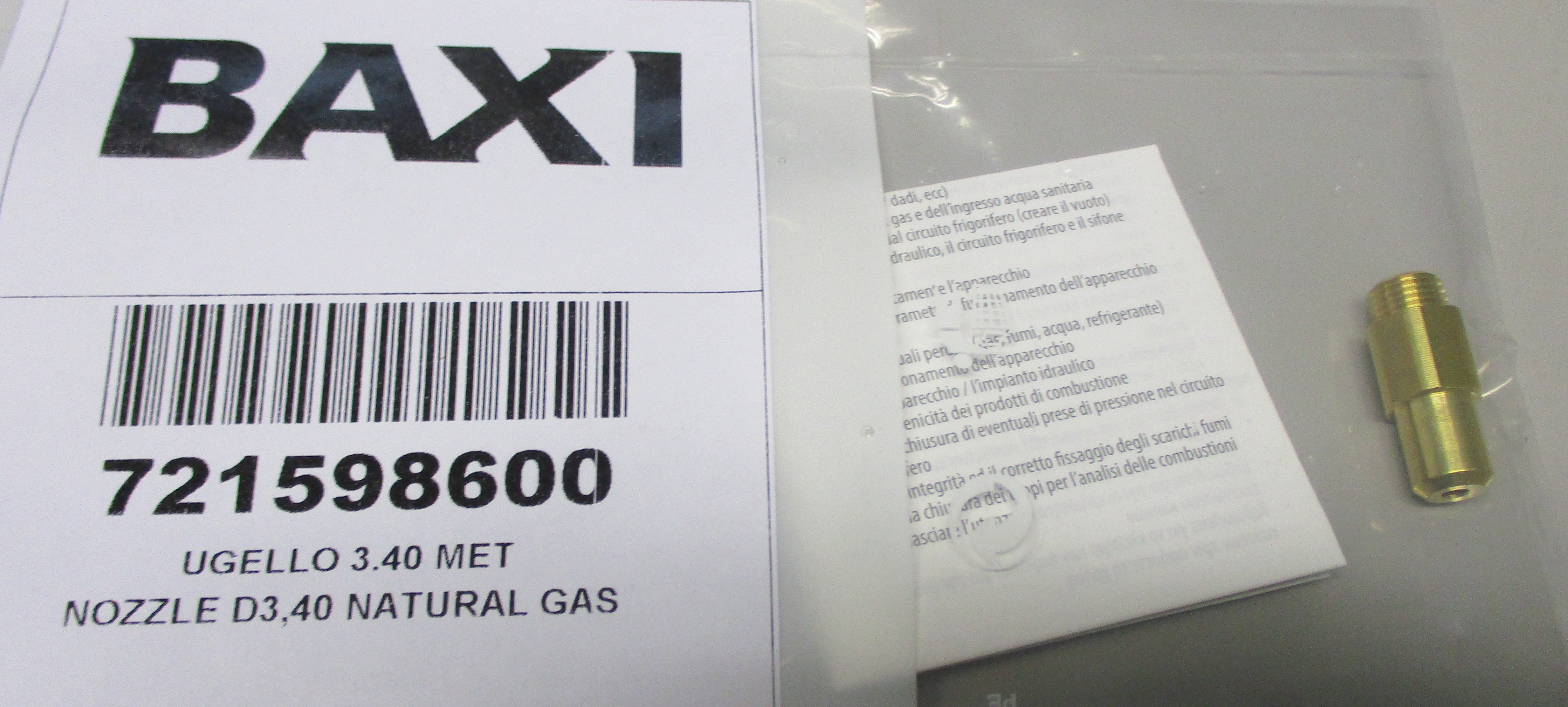

43721598600 СкачатьNOZZLE D3,40 NATURAL GASФорсунка Ø3,40для природного газа12.38Где купить-

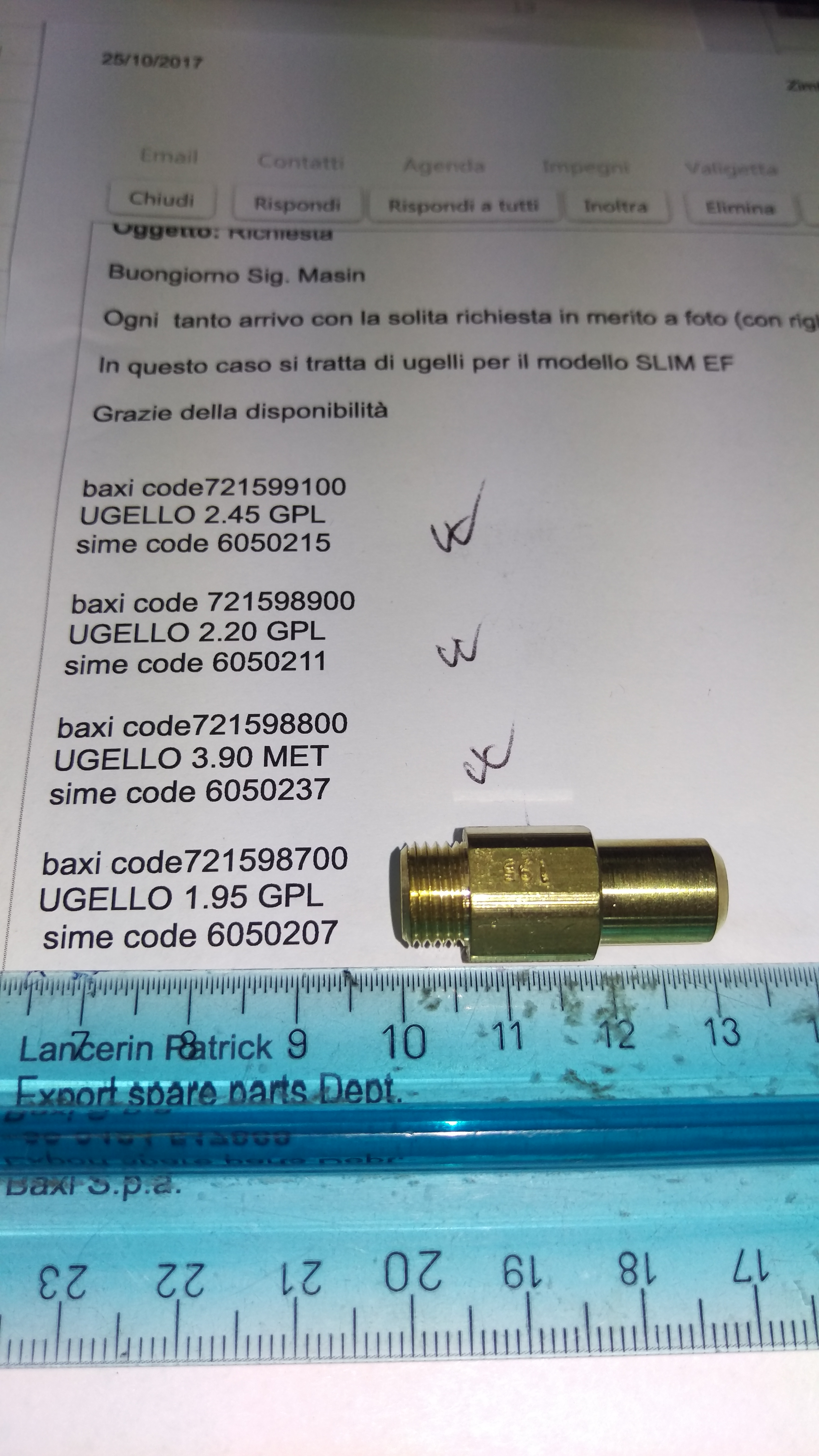

43721598700 Скачать NOZZLE D1,95 FOR L.P.G.Форсунка Ø1,95для сжиженного газа13.63Где купить-
44721599400BURNER BAR 666/9A L468Трубка горелки 666/9AL=46886.53Где купить-
45721599700PILOT BURNER FIXINGКронштейн крепления запальной горелки24.27Где купить-
46721599800 Скачать PILOT BURNERГорелка запальная в сборе104.45Где купить766046500-
47721599900LIMIT STAT SECURING BRACKETКронштейн13.79Где купить-
48721600200GAS INLET PIPE 3/4 L610Трубка подводящая газовая 3/4L=610MM45.03Где купить-
49721600500PILOT BURNER FEEDING PIPEТрубка подводящая газовая запальной горелки135.35Где купить-
50721600600PUSH NIPPLE/NUT FOR PIPE D6Гайка накидная6.86Где купить-
51721600700 Скачать INTERRUPTED THERMOCOUPLEТермопара82.94Где купить-
52721600800 СкачатьNUT FOR THERMOCOUPLEГайка M9X1 термопары12.93Где купить-
53721600900 Скачать H.L. STATТермостат перегрева79.93Где купить-
54721601000 СкачатьPIEZO-IGNITERПьезозажигалка41.48Где купить-
55721601100 Скачать IGNITION ELECTRODEЭлектрод розжига35.8Где купить-
56721601200 Скачать THERMOPILEТермопара многократная176.22Где купить-
57721601300 Скачать GAS VALVEКлапан газовый326.3Где купить-
58721601500OR 34X2Уплотнение кольцевое резиновое Ø34X26.86Где купить-
59721601700BURNER HOLDING PLATEПланка крепления трубок горелки13.79Где купить-
60721601800ELBOW FLANGE 3/4 F/O RINGФланец угловой 3/4F с кольцевым уплотнением41.48Где купить-
61721601900 СкачатьCONTROL PANELПанель управления56.3Где купить-
62721602000 Скачать BOILER STATТермостат рабочий83.17Где купить-
63721602100 Скачать FLUE THERMOSTATТермостат контроля тяги73.61Где купить-
64721602200 Скачать H.L. STAT PLASTIC PLUGКолпачок термостата контроля тяги2.42Где купить-
65721602300PLUG FOR BUTTON HOLEЗаглушка пластиковая2.41Где купить-
66721602400PLUG FOR STAT HOLEЗаглушка пластиковая2.41Где купить-
67721602500PLASTIC COVERКрышка пластиковая17.28Где купить-
68721602600 Скачать HYDROMETERМанометр49.54Где купить-
71721602700 СкачатьCONTROL PANEL PROTECTION RXКороб панели управления34.6Где купить-
72721602800 Скачать PLASTIC COVERКрышка пластиковая28.25Где купить-
73721602900 СкачатьCONTROL PANEL FLAP DOORКрышка панели управления19.42Где купить-
747216030001 HOLE SWITCH PLATEЗаглушка пластиковая25.62Где купить-
704721603100COMPLETE CONTROL PANELПанель управления в сборе348.66Где купить-

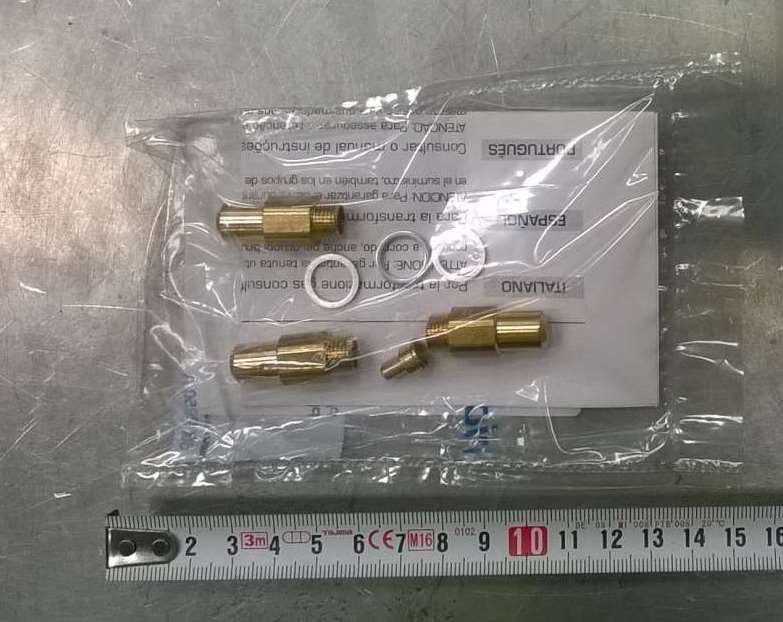

706721603400 СкачатьL.P.G. CONVERSION KITКомплект перевода на сжиженный газ49.54Где купить-
46766046500 Скачать LOW GAS PRESSURE PILOT BURNERГорелка запальная в сборе102.91Где купить-
Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
Аксессуары для притока воздуха и отвода продуктов сгорания по раздельным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
A7215464 СкачатьКомплект стабилизатора тяги для котлов SLIM EF, диам. 180 ммУстанавливается на выходной патрубок дымовых газов в верхней части котла. Является неотъемлимой частью котла и содержит в себе - участок разгона дымовых газов, стабилизатор тяги и термостат датчик дымовых газов. Применяется с котлами SLIM EF 1.39 и SLIM EF 1.49212ANTIREFOULEUR D.180 -6036200-
A7215465 СкачатьКомплект стабилизатора тяги для котлов SLIM EF, диам. 200 ммУстанавливается на выходной патрубок дымовых газов в верхней части котла. Является неотъемлемой частью котла и содержит в себе - участок разгона дымовых газов, стабилизатор тяги и термостат датчик дымовых газов. Применяется с котлами SLIM EF 1.61212ANTIREFOULEUR D.200 -6095200-
Гидравлические аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KHG71402431- СкачатьНаполнитель полифосфатный для умягчителя воды (набор из 4 картриджей)Наполнитель полифосфатный для умягчителя воды. В комплект поставки входит наполнитель для четырех картриджей.70.28POLYPHOSPHATE REFILL
Аксессуары для регулирования температуры и дистанционного управления оборудованием
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KHG71408671- СкачатьКомнатный программируемый недельный термостат MagictimeMagictime Plus - комнатный программируемый недельный термостат. Позволяет программировать температуру в помещении в течение недели. 2 уровня регулирования температуры помещения. Ручной или автоматический режимы работы. Дискретность программирования: 15 минут. Точность регулирования: 0,1°С. Режим антизаморозки (в положении выключено)0THERMOSTATE MAGISTIME
KHG71408691- СкачатьКомнатный механический термостат TAM011MIКомнатный механический термостат. Максимальное напряжение и ток на контактах 250В, 16А. Пределы регулирования 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): <1°C26.97THERMOSTAT MECHANICAL TAM011MI
Прочие аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
62350000 СкачатьСмазка MolykoteСмазка Molykote. Используется для смазки тороидальных прокладок в гидравлических соединениях котлах79.94MOLYKOTE 111 COMPOUND (100 G)
614590Чемоданчик BAXI с инструментамВ комплект поставки входят: чемоданчик 440Х350Х140 магнитная отвертка с различными насадками отвертка плоская 3Х100 отвертка плоская 6,5Х150 отвертка укороченная плоская 6,5Х30 отвертка укороченная крестовая 4,5Х30 отвертка укороченная крестовая 6Х30 ключ разводной 250 мм клещи для труб с регулируемым зевом до 24 мм (галочки) комплект ключей шестигранных, 9 шт., 1,5-10 ножницы с изолированными ручками ключи гаечные 6/7 8/9 10/11 12/13 14/15 16/17 ключ шарнирный 7 мм.0CASE COMPLETE OF TOOLS
