711606901

SLIM EF 1.61 (A7116069)

7116069 - 8022945988740

A7116069

Доступно в текущих заказах

Наличие на складах партнеров

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет
BIM_модель_Slim EF.rfa

-

SLIM EF 1.61 Котел газовый напольный, 61 кВт, электронезависимый, с чугунным теплообменником, одноконтурный (Данный артикул не включает стабилизатор тяги! Котел не может работать без стабилизатора тяги 7215464**)

BAXI

8022945988740

224

234

850

400

870

Котлы водогрейные газовые

Неконденсационный

Встроенная

Напольный

Одноконтурный

Открытая камера сгорания

Естественная тяга

Нет

Чугун

Постоянно горящая запальная горелка

Термопара

60.7

69.2

7.32

5.37

87.7

22

7

200

5

13-20

3090

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина
703711547100GLASS FIBRE SEALING CORD 10Термостойкий уплотнительный шнур D10 мм24.1Где купитьСкачать
7711547600 СкачатьGASKET 47,3X61X2Уплотнение Ø47,3X61X27.94Где купитьСкачать
8711547700PLUG 1-1/2Пробка 1‐1/2 Нр20.15Где купитьСкачать

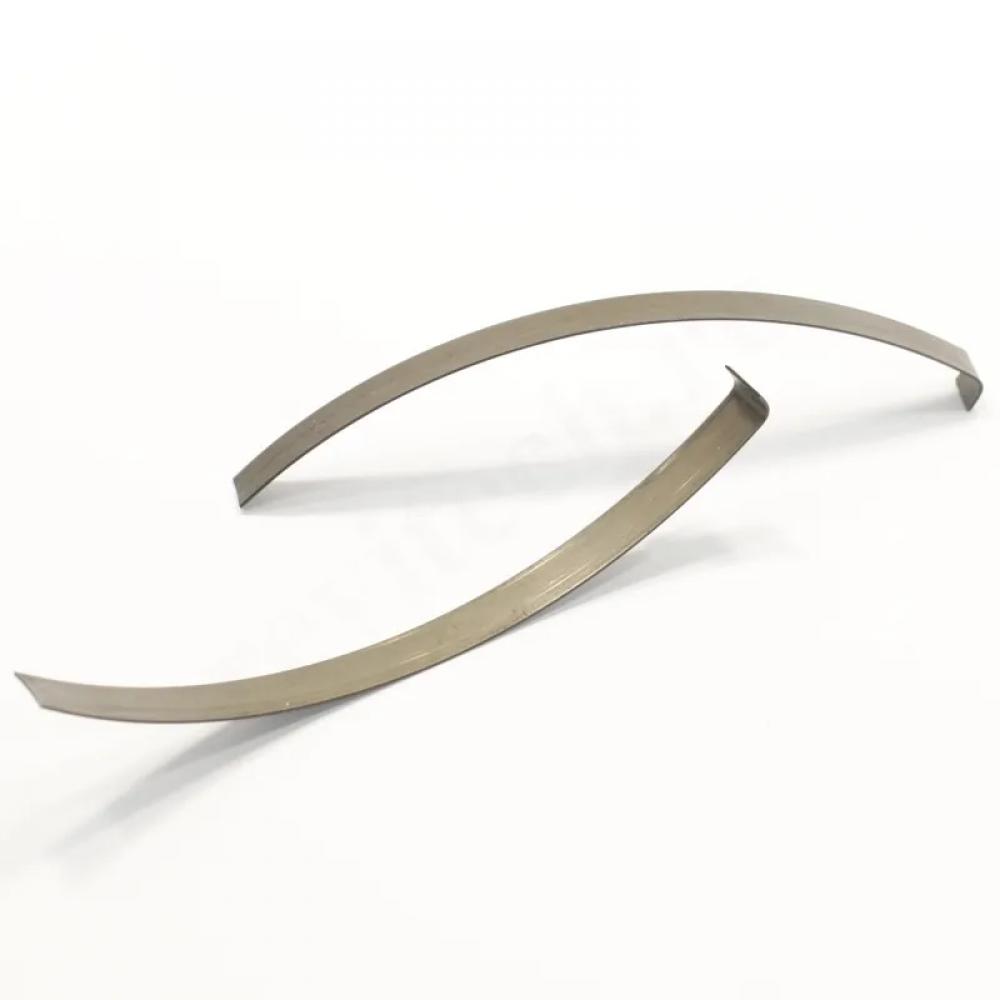

36711547900CONTACT SPRINGПружина плоская2.78Где купитьСкачать
9711548100 СкачатьBULB HOLDER 1/2 L=190Гильза 1/2L=190 мм28.92Где купитьСкачать
42711550900ALUMINIUM WASHER 10Шайба алюминиевая Ø101.71Где купитьСкачать
41711551000PRESSURE TEST NIPPLE  1/8Штуцер контроля давления газа Ø1/86.71Где купитьСкачать
22711551900 СкачатьBULB HOLDER REDUCERРезьбовая втулка крепления зонда контроля тяги6.71Где купитьСкачать
13711553100 СкачатьCOMBUST. CHAMBER REAR DOOR INUТермоизоляция камеры сгорания14.05Где купитьСкачать
69711554300 Скачать THERMOMETERТермометр50.34Где купитьСкачать
5711555200 СкачатьPUSH NIPPLE 1-1/2Ниппель 1‐1/27.06Где купить-
70711555700 СкачатьKNOB  35Рукоятка термостата Ø3522.95Где купитьСкачать
1721591600 СкачатьREAR SECTIONСекция чугунная задняя390.01Где купить-
2721591700 Скачать INTERMEDIATE SECTIONСекция чугунная средняя379.02Где купить-
2721591800 СкачатьINTERMEDIATE SECTION FOR BULBСекция чугунная средняя с отверстием 1/2 Вр409.76Где купить-
4721591900FRONT SECTIONСекция чугунная передняя381.35Где купить-
6721592400TIE-ROD M10X665Шпилька резьбовая M10X66518.9Где купить-
8721592500REDUCER 1-1/2 X1/2Пробка проходная 1‐1/2Нр X1/2Вр17Где купить-
10721592700DRAIN COCK 1/2Кран шаровой сливной 1/234.03Где купить-
11721592800HOLDER WITH LOCKING NUTНаконечник сливного крана13.56Где купить-
12721592900CONNECTIONS HOLDERКронштейн соединительный13.56Где купить-
14721593000REAR DOOR COMBUSTION CHAMBERКрышка камеры сгорания задняя37.39Где купить-
15721593100 СкачатьFRONT DOOR INSULATIONТермоизоляция плиты горелки6.75Где купить-
16721593200FRONT DOORКрышка камеры сгорания передняя30.65Где купить-
17721593300WINDOWОкно17Где купить-
18721593400SPRING TDMПружина2.37Где купить-
19721593500STUD M6X17 ZNШтифт M6X171.76Где купить-
20721594000SMOKE CHAMBERКороб формирования тяги163.45Где купить-
23721594200"""""""""""""""NON RETURN VALVE 1/4"""""""""""""""" """"""&quoКлапан обратный 1/4295.96Где купить-
24721594300 СкачатьFRONT PANELПанель передняя53.76Где купить-
25721594400FRONT PANEL INSULATORТермоизоляция панели передней13.56Где купить-
27721595300CASING HAND SIDE PANELТермоизоляция боковая36.17Где купить-

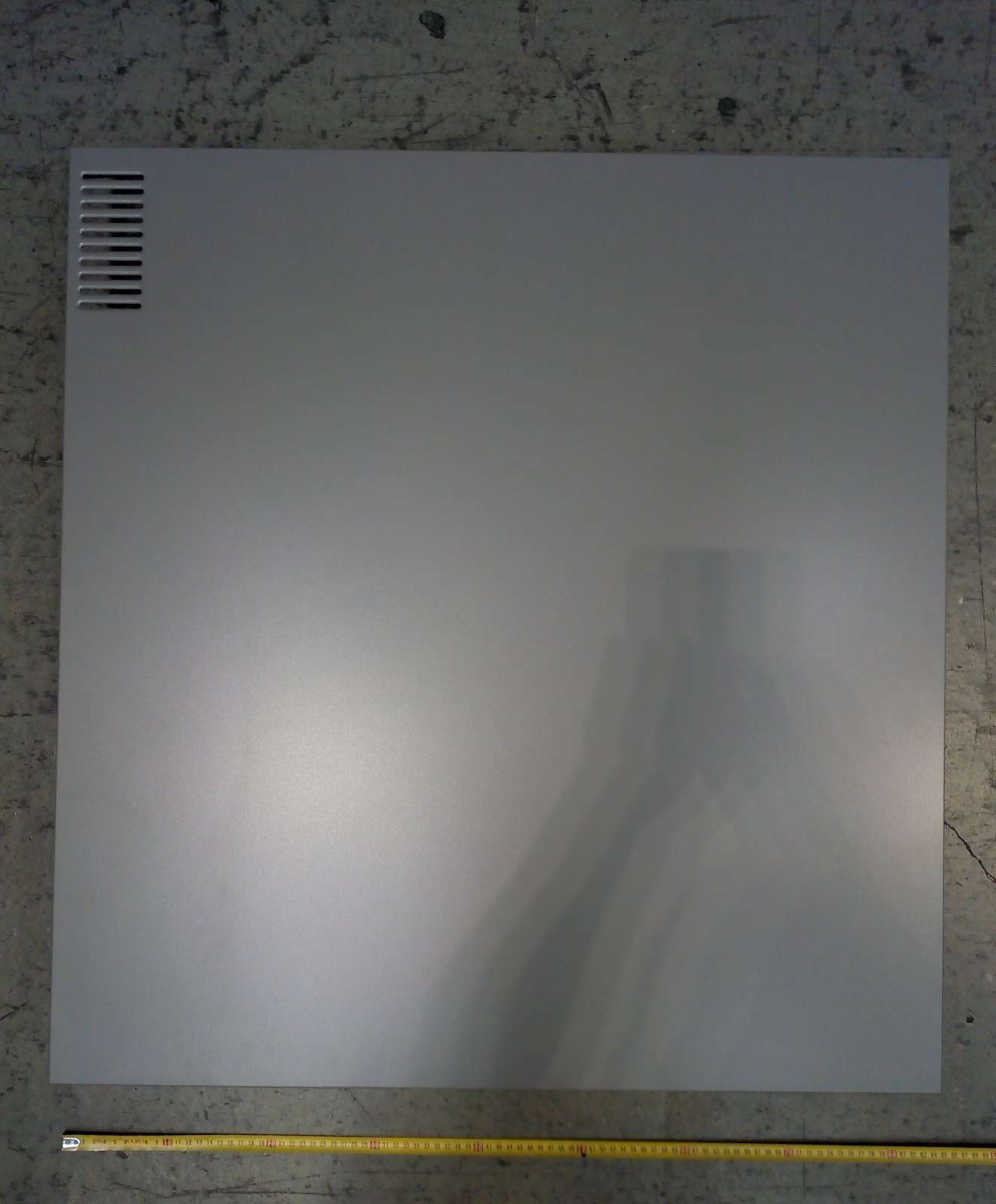

28721595800 СкачатьCASING RIGHT HAND SIDE PANELПанель боковая правая188.77Где купить-

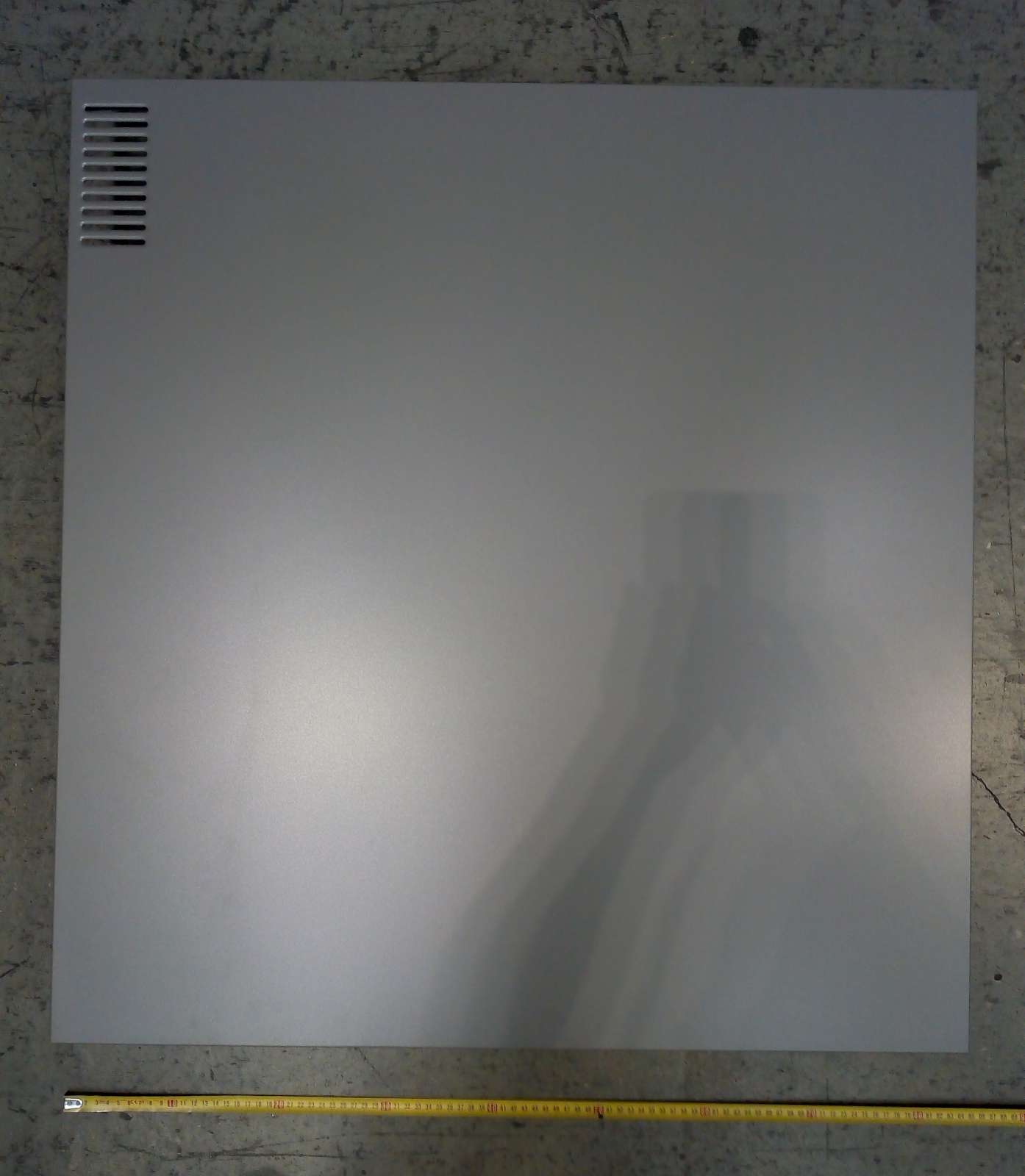

29721596300 СкачатьCASING LEFT HAND SIDE PANELПанель боковая левая195.1Где купить-
30721596500 Скачать REAR PANELПанель задняя72.84Где купить-
31721596700REAR PANEL INSULATORТермоизоляция панели задней13.56Где купить-
32721596800 СкачатьSIDE PANELS LOWER BRACKETПланка крепления боковых панелей нижняя30.65Где купить-
33721596900 СкачатьCASING FRONT UPPER DOORПанель передняя105.46Где купить-

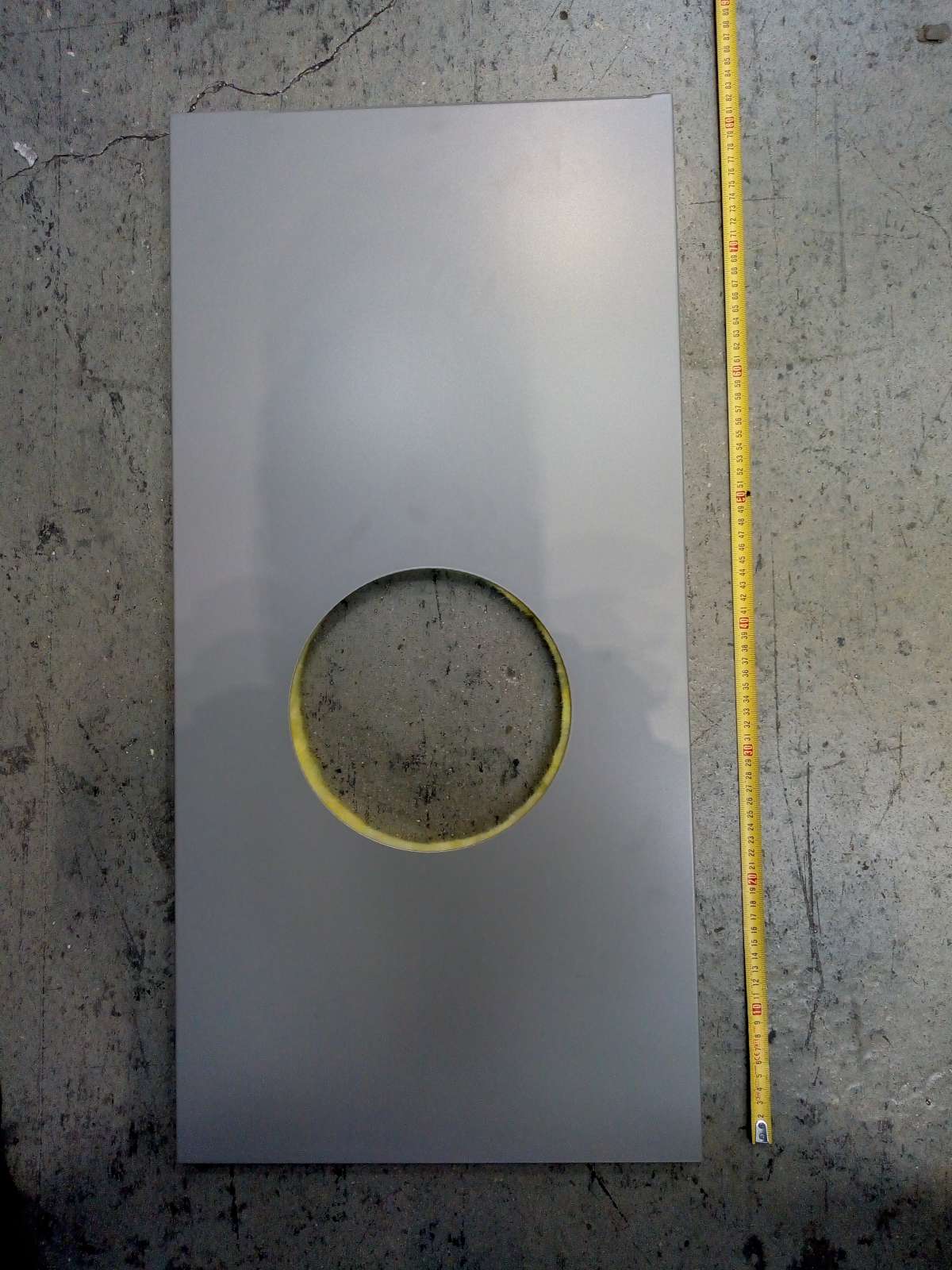

34721597400 СкачатьCASING TOP COVERПанель верхняя135.24Где купить-
35721597900CASING TOP COVER INSULATORТермоизоляция панели верхней17Где купить-
40721598000BURNER MANIFOLDРампа газовая с трубкой81.72Где купить-
43721599000NOZZLE D4,05 NATURAL GASФорсунка Ø4,05для природного газа13.41Где купить-

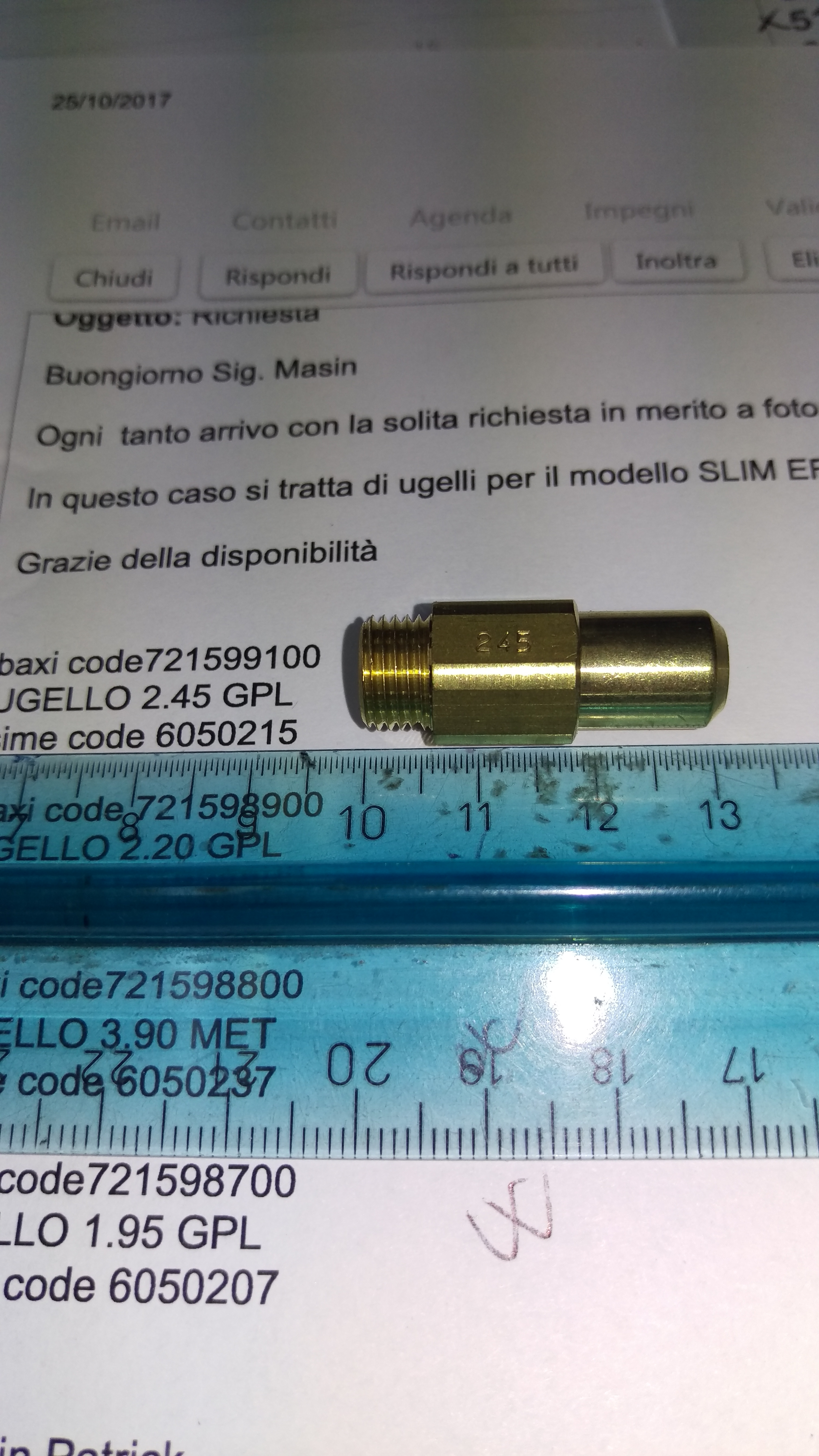

43721599100 Скачать NOZZLE D2,45 FOR L.P.G.Форсунка Ø2,45для сжиженного газа13.41Где купить-
44721599600BURNER BAR 300/10A L668Трубка горелки 300/10AL=66898.81Где купить-
45721599700PILOT BURNER FIXINGКронштейн крепления запальной горелки23.87Где купить-
46721599800 Скачать PILOT BURNERГорелка запальная в сборе102.74Где купить766046500-
47721599900LIMIT STAT SECURING BRACKETКронштейн13.56Где купить-
48721600400GAS INLET PIPE 3/4 L810Трубка подводящая газовая 3/4L=810MM57.88Где купить-
49721600500PILOT BURNER FEEDING PIPEТрубка подводящая газовая запальной горелки133.13Где купить-
50721600600PUSH NIPPLE/NUT FOR PIPE D6Гайка накидная6.75Где купить-
51721600700 Скачать INTERRUPTED THERMOCOUPLEТермопара81.58Где купить-
52721600800 СкачатьNUT FOR THERMOCOUPLEГайка M9X1 термопары6.84Где купить-
53721600900 Скачать H.L. STATТермостат перегрева78.62Где купить-
54721601000 СкачатьPIEZO-IGNITERПьезозажигалка40.8Где купить-
55721601100 Скачать IGNITION ELECTRODEЭлектрод розжига44.02Где купить-
56721601200 Скачать THERMOPILEТермопара многократная173.33Где купить-
57721601300 Скачать GAS VALVEКлапан газовый320.95Где купить-
58721601500OR 34X2Уплотнение кольцевое резиновое Ø34X26.75Где купить-
59721601700BURNER HOLDING PLATEПланка крепления трубок горелки13.56Где купить-
60721601800ELBOW FLANGE 3/4 F/O RINGФланец угловой 3/4F с кольцевым уплотнением40.8Где купить-
61721601900 СкачатьCONTROL PANELПанель управления69.22Где купить-
62721602000 Скачать BOILER STATТермостат рабочий81.81Где купить-
63721602100 Скачать FLUE THERMOSTATТермостат контроля тяги72.4Где купить-
64721602200 Скачать H.L. STAT PLASTIC PLUGКолпачок термостата контроля тяги2.37Где купить-
65721602300PLUG FOR BUTTON HOLEЗаглушка пластиковая2.37Где купить-
66721602400PLUG FOR STAT HOLEЗаглушка пластиковая2.37Где купить-
67721602500PLASTIC COVERКрышка пластиковая17Где купить-
68721602600 Скачать HYDROMETERМанометр48.73Где купить-
71721602700 СкачатьCONTROL PANEL PROTECTION RXКороб панели управления34.03Где купить-
72721602800 Скачать PLASTIC COVERКрышка пластиковая34.71Где купить-
73721602900 СкачатьCONTROL PANEL FLAP DOORКрышка панели управления23.87Где купить-
747216030001 HOLE SWITCH PLATEЗаглушка пластиковая25.2Где купить-
704721603100COMPLETE CONTROL PANELПанель управления в сборе342.94Где купить-

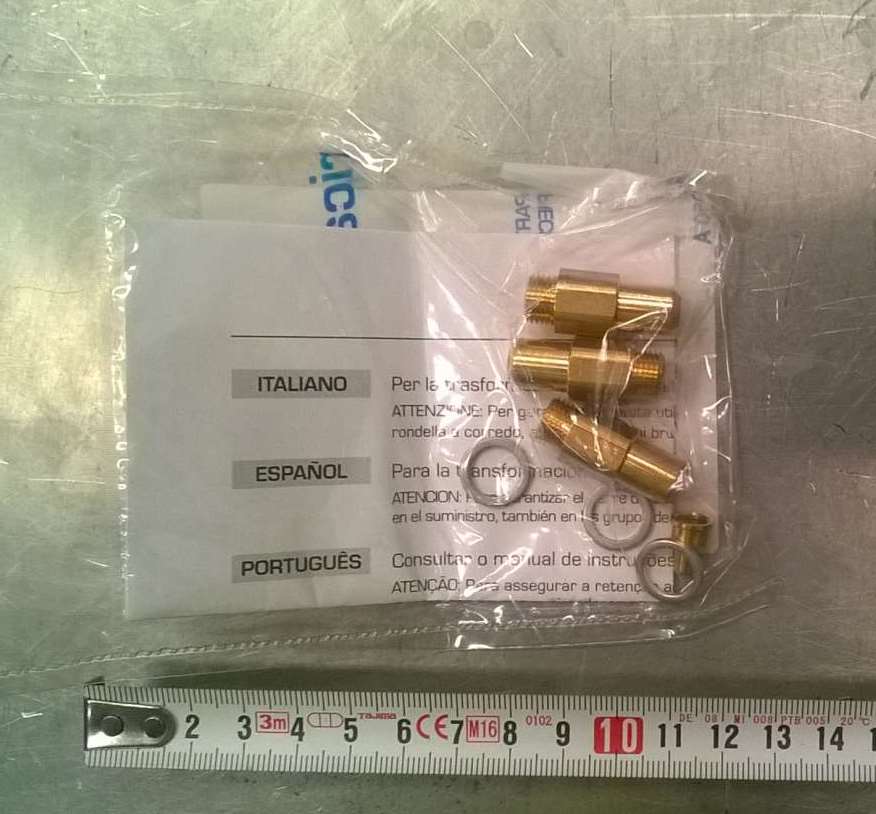

708721603600 СкачатьL.P.G. CONVERSION KITКомплект перевода на сжиженный газ57.32Где купить-
26721603700PLASTIC PIPE D 33X638Трубка пластиковая Ø33X63820.49Где купить-
46766046500 Скачать LOW GAS PRESSURE PILOT BURNERГорелка запальная в сборе101.22Где купить-

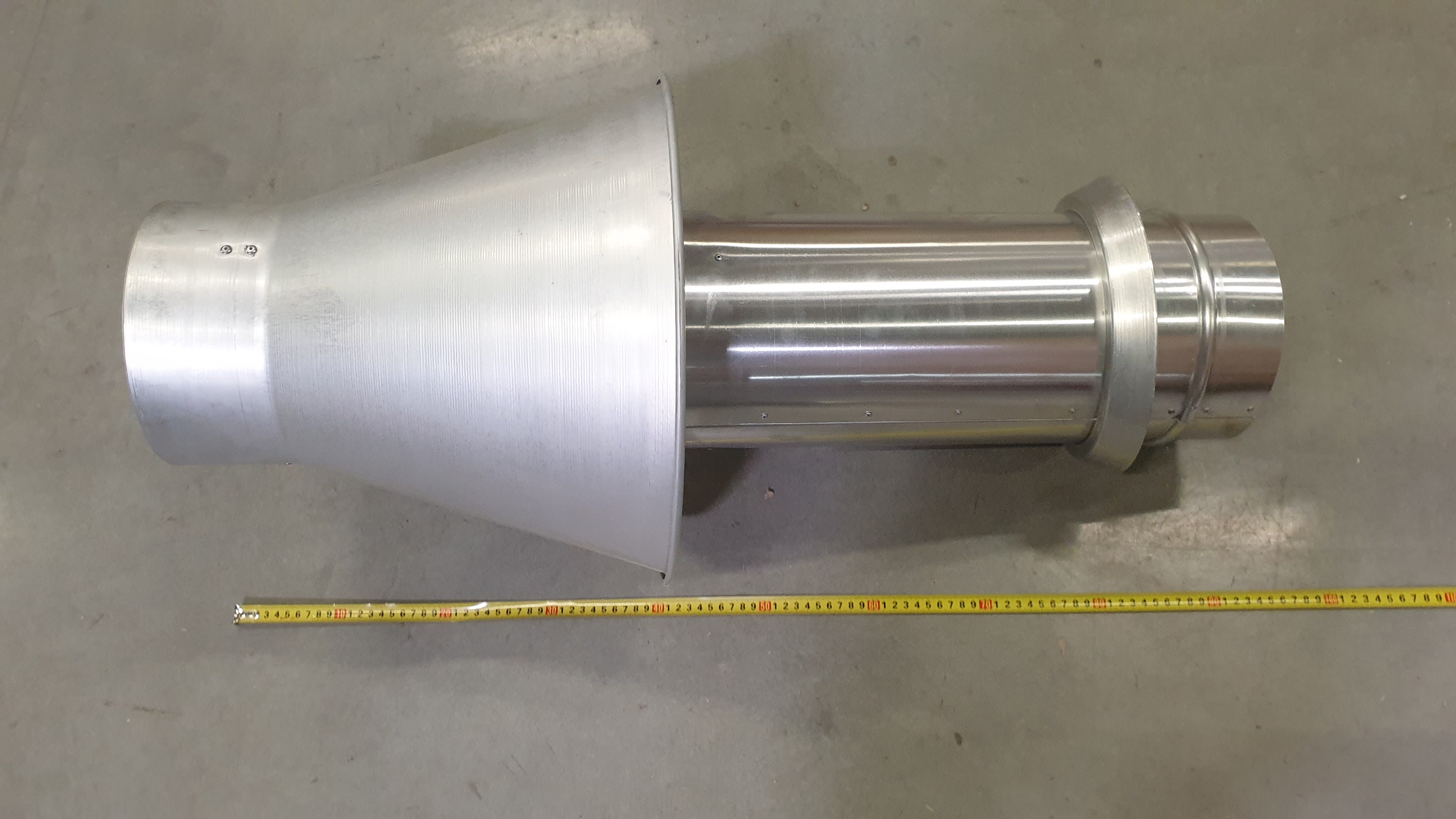

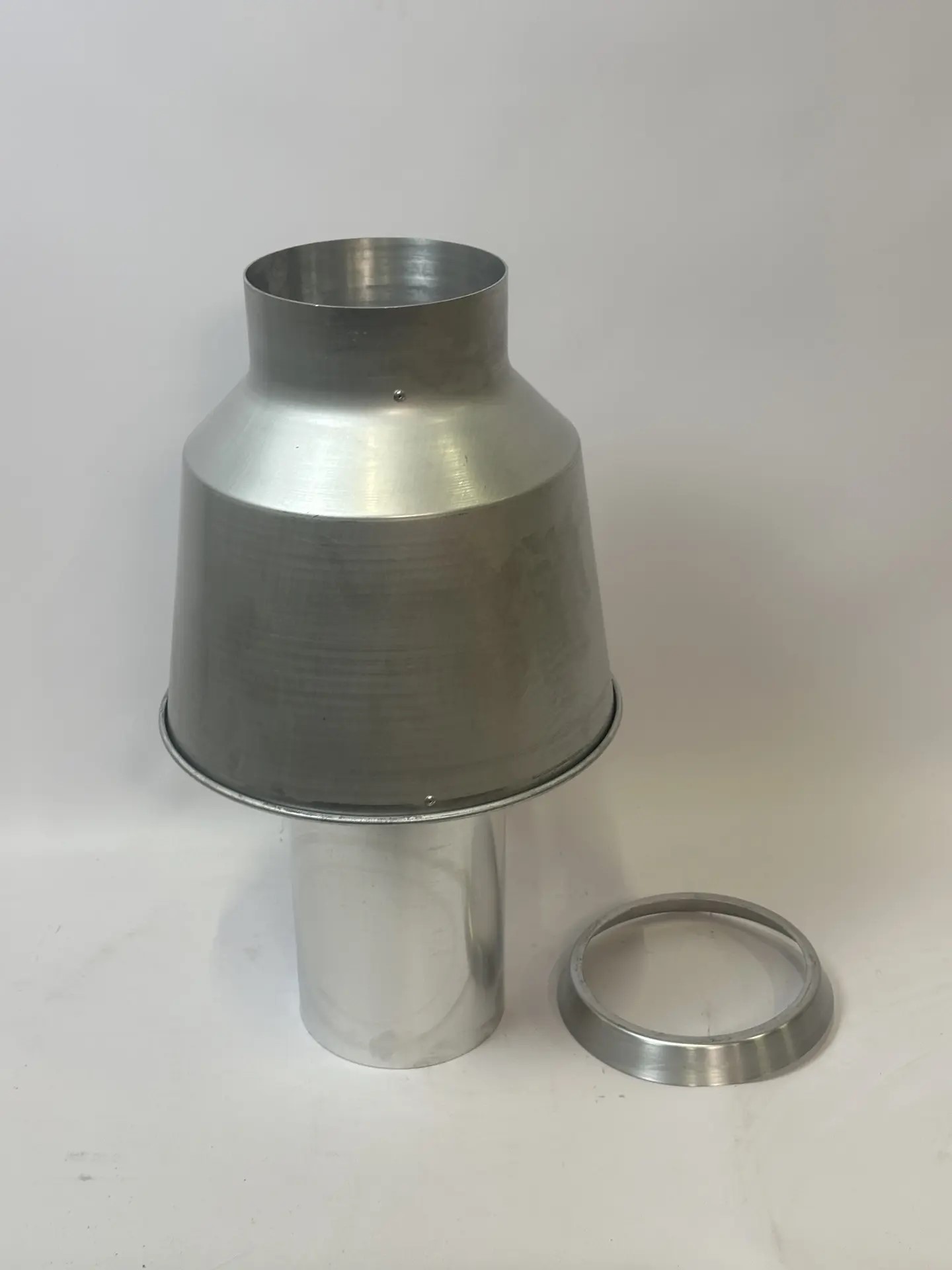

37721546500 Скачать DOWN DRAFT DIVERTER Ø 200 MM.Стабилизатор тяги (грибок) Ø200MM.0Где купить-
Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
Аксессуары для притока воздуха и отвода продуктов сгорания по раздельным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина

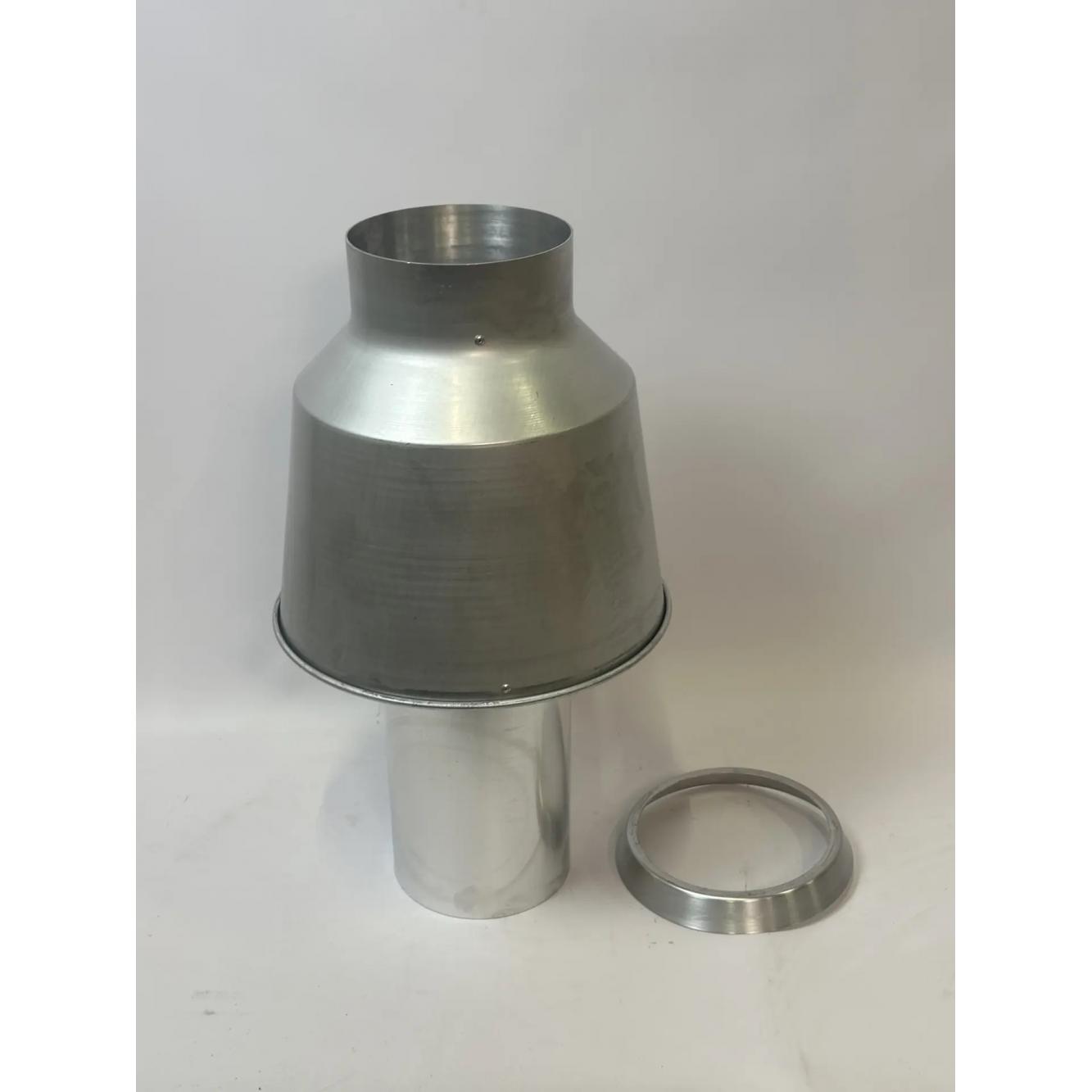

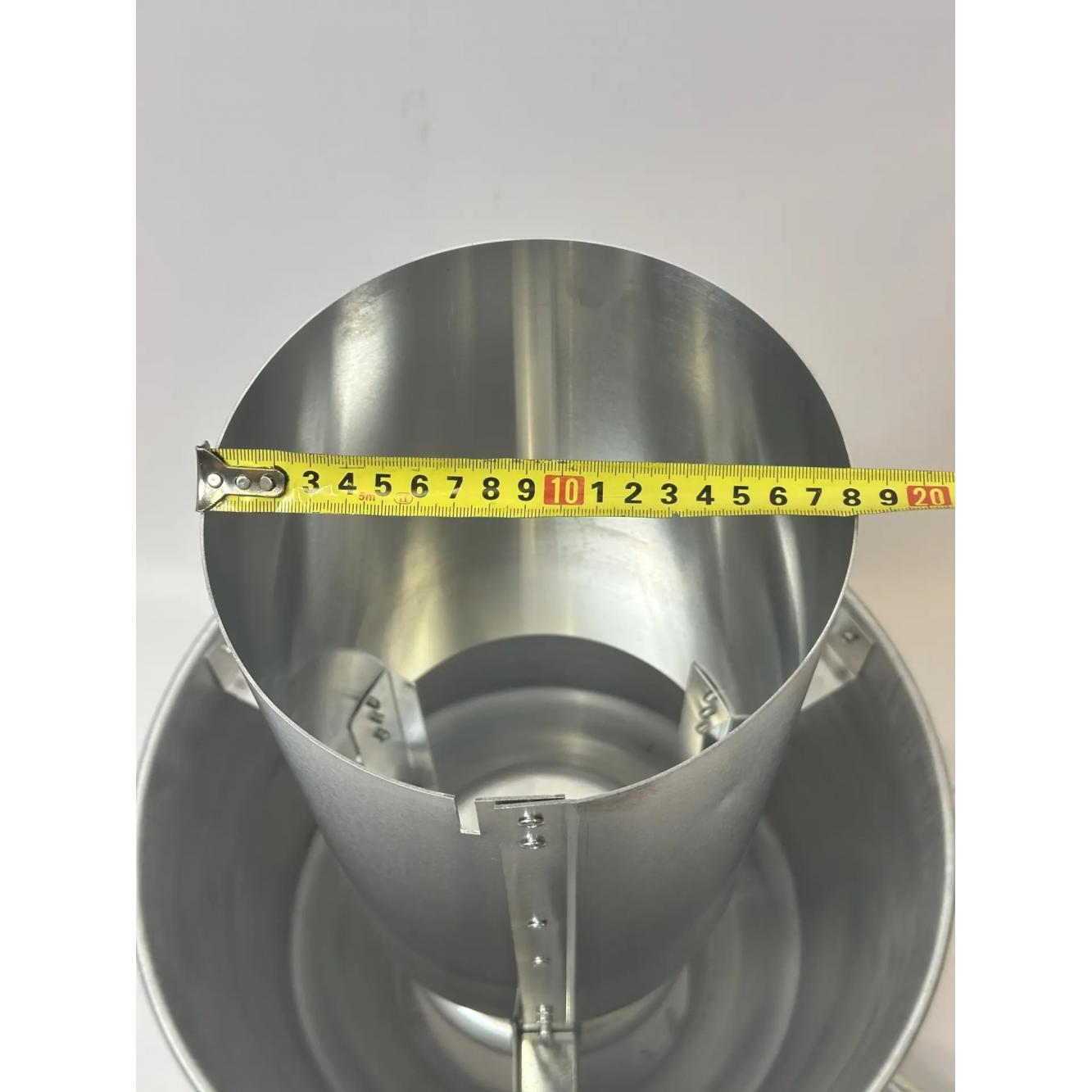

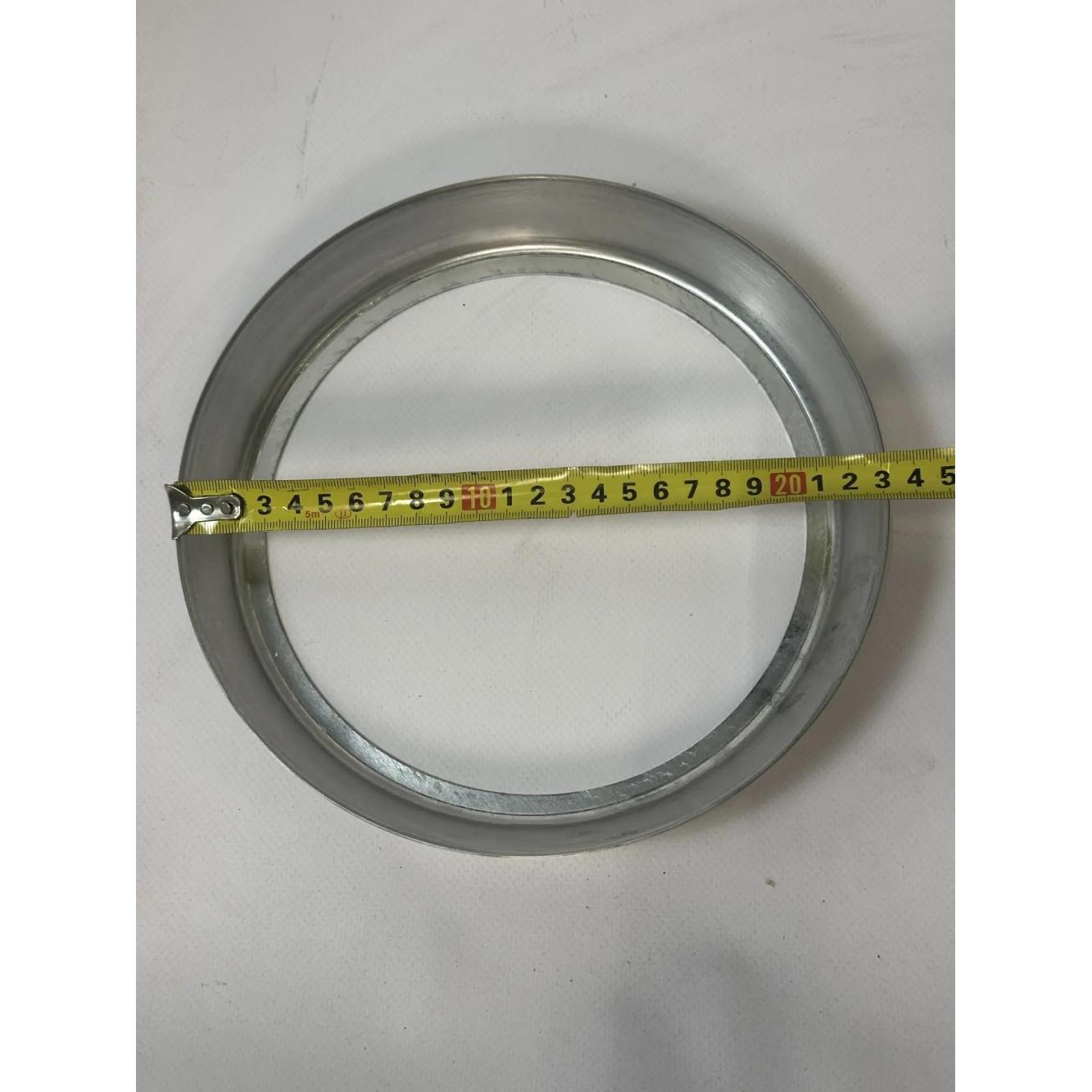

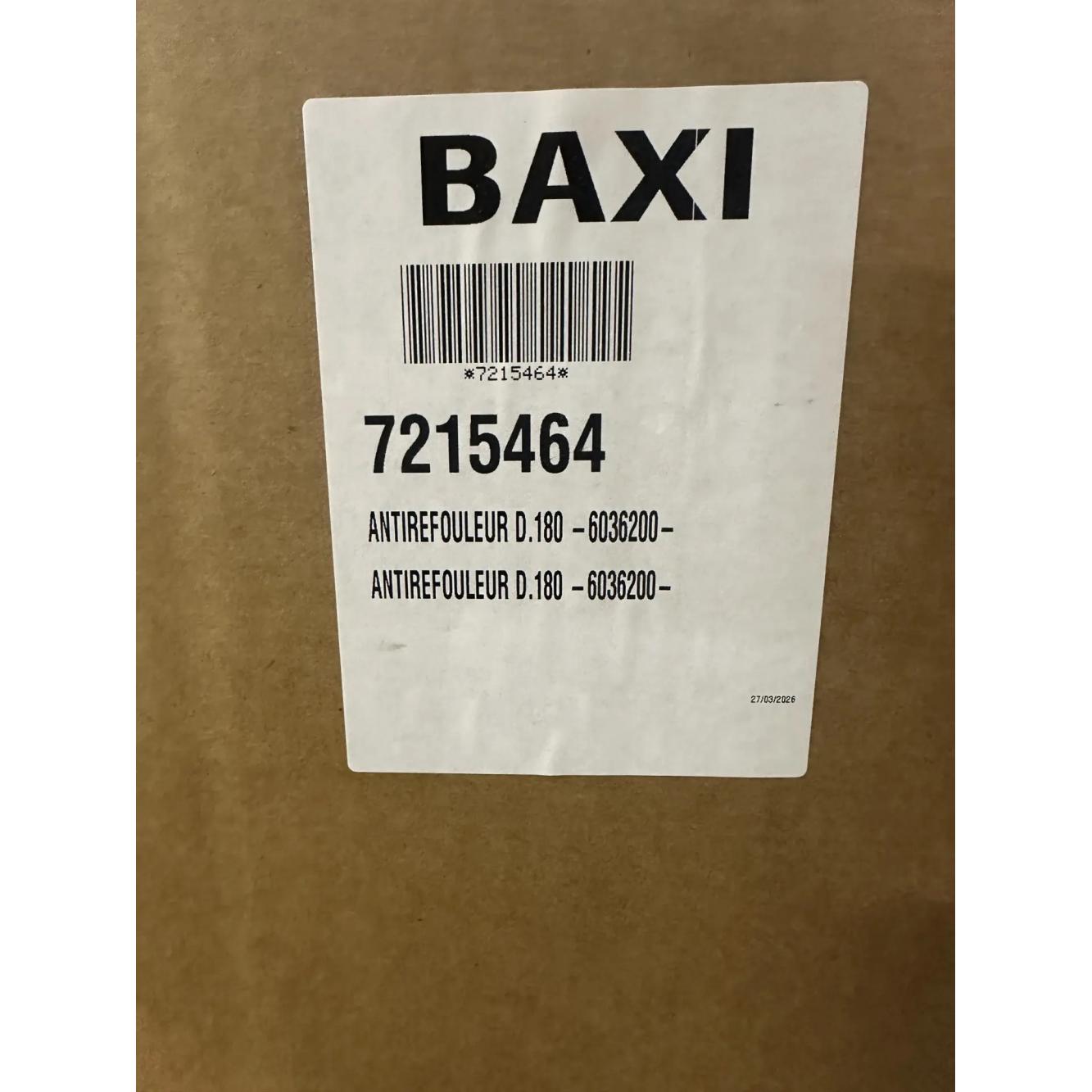

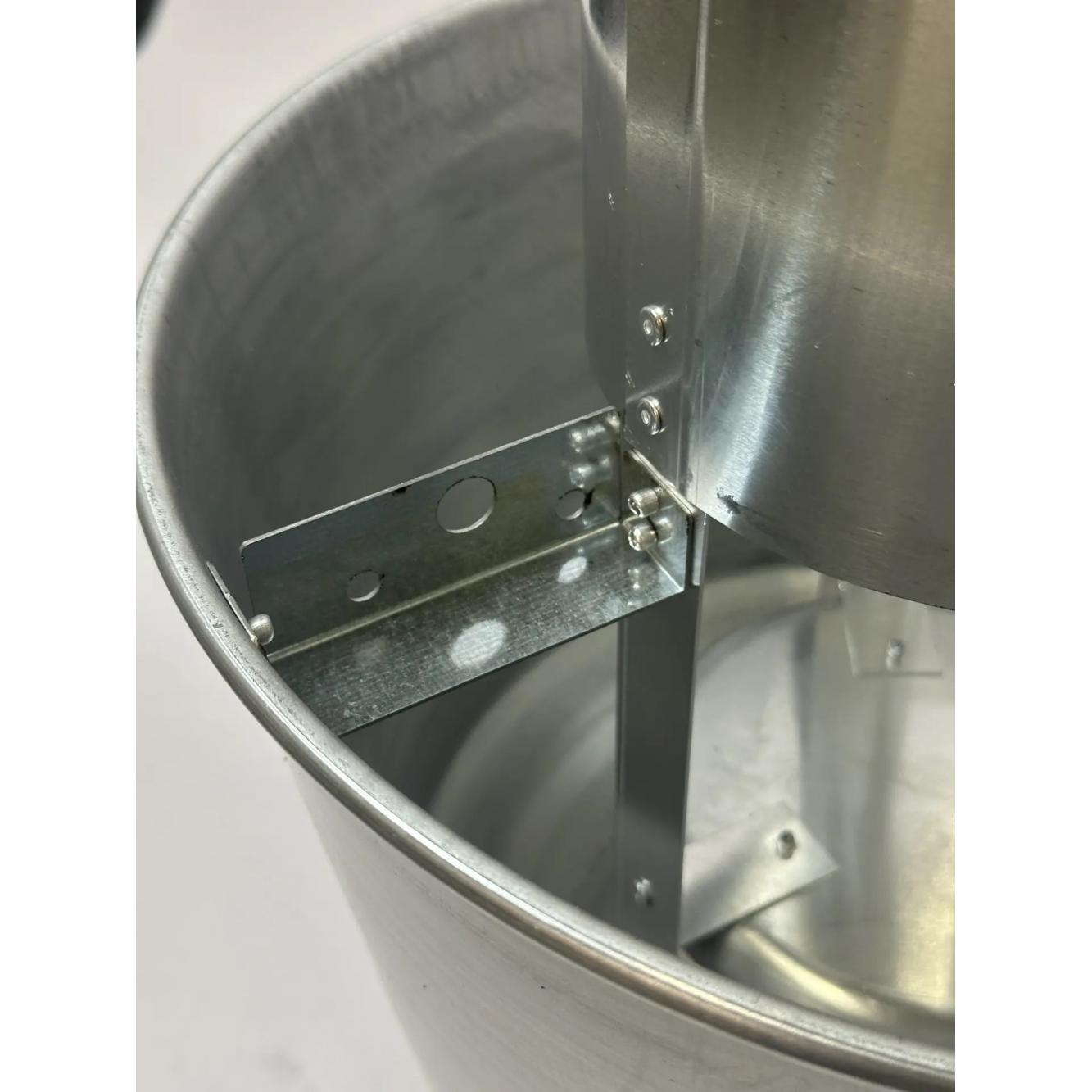

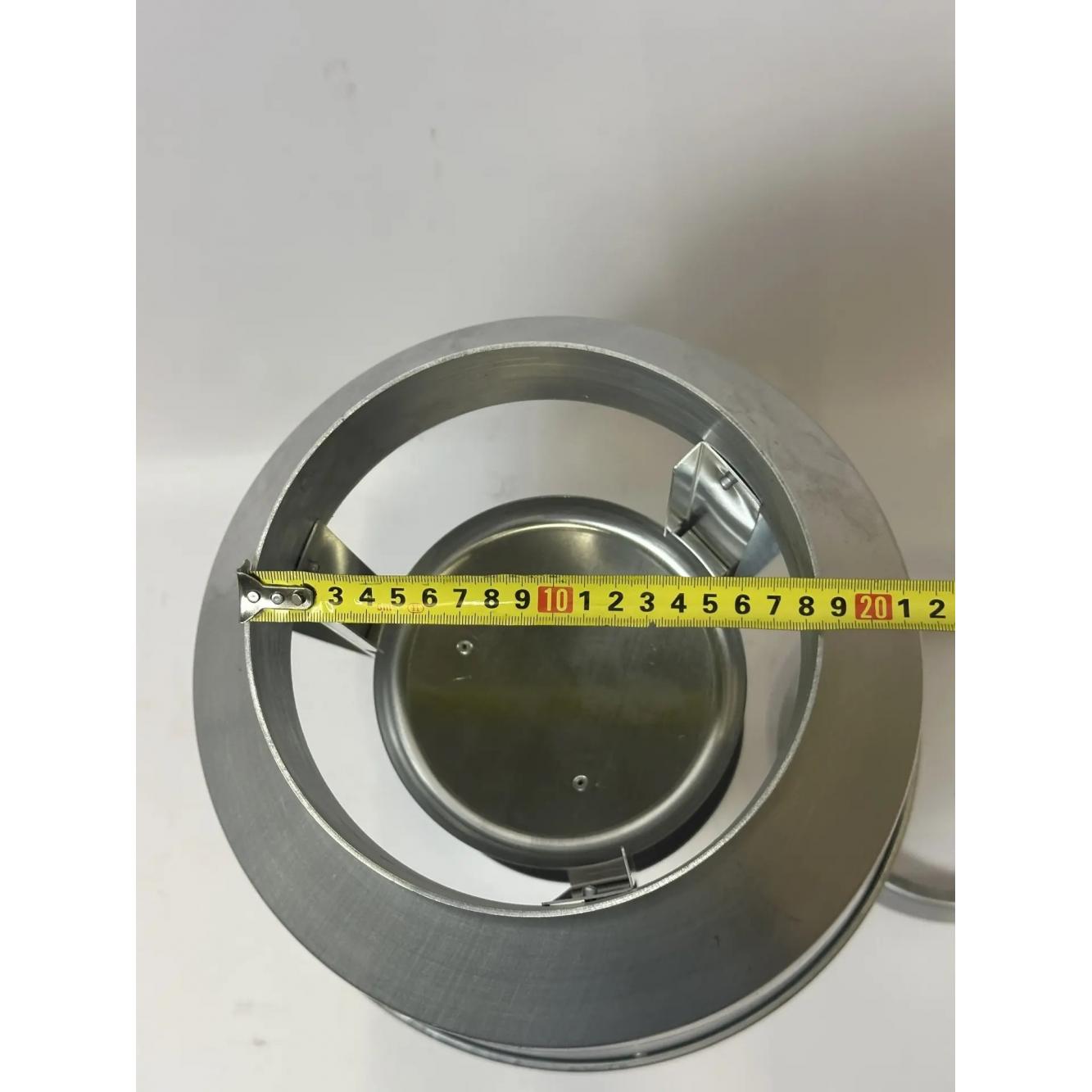

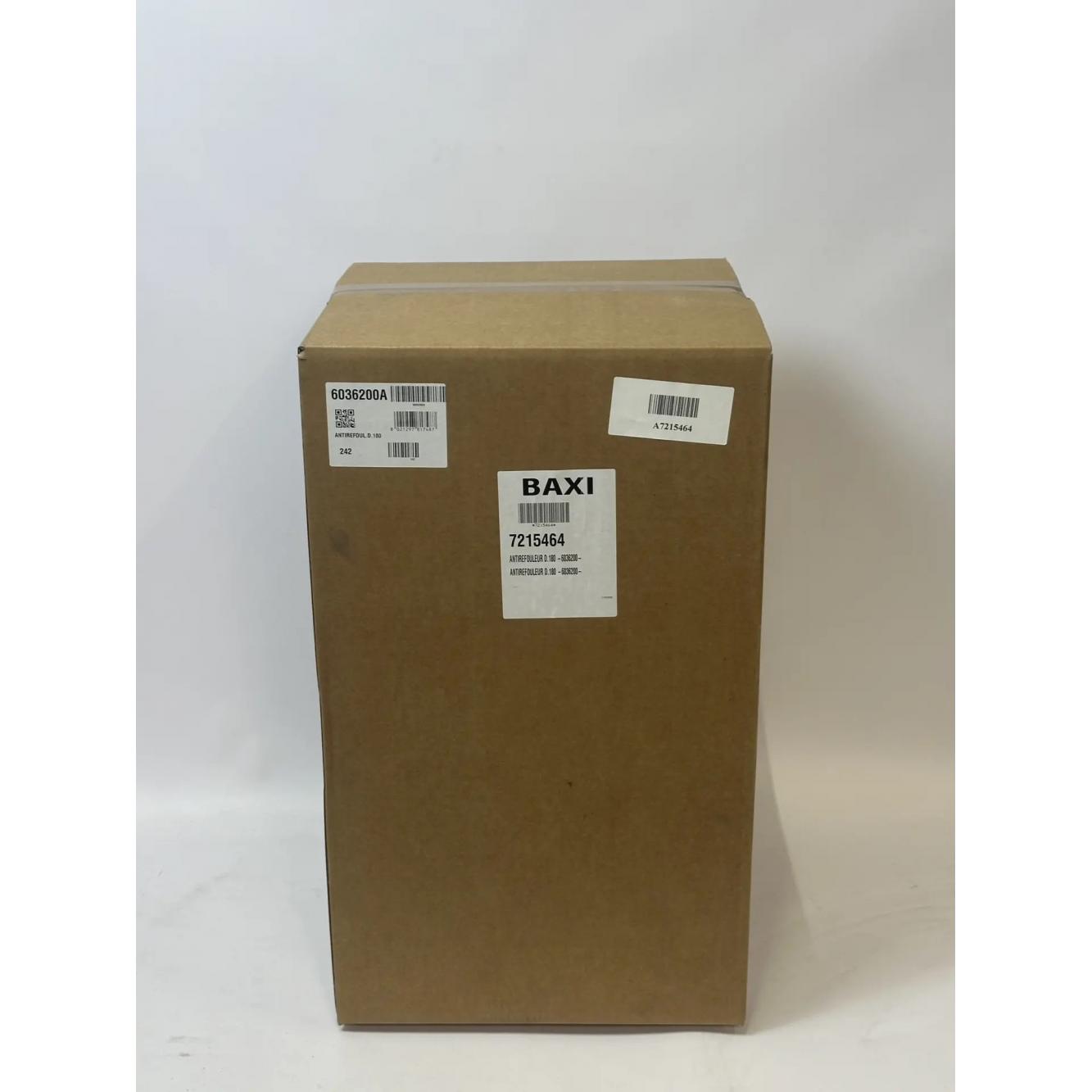

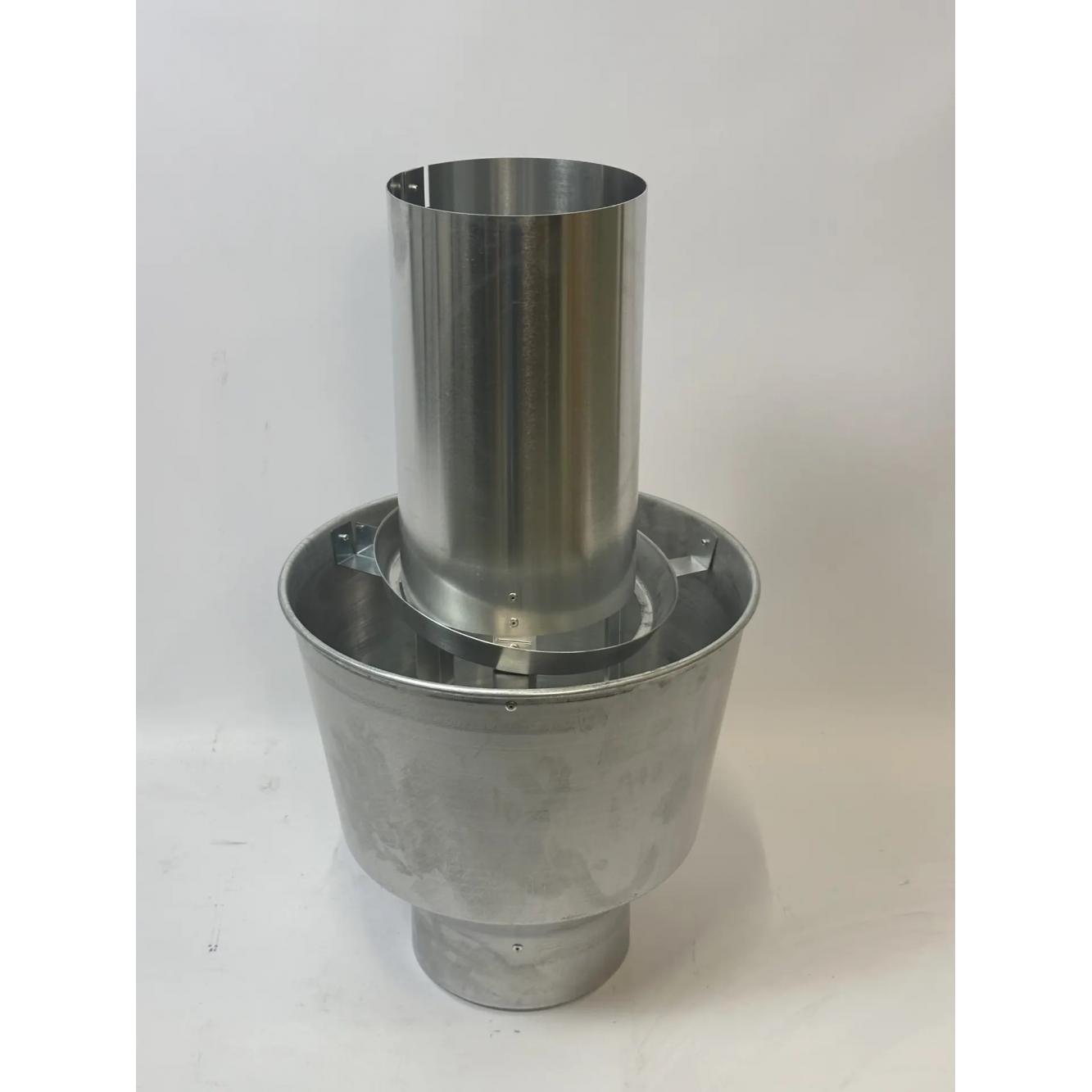

A7215464 СкачатьКомплект стабилизатора тяги для котлов SLIM EF, диам. 180 ммУстанавливается на выходной патрубок дымовых газов в верхней части котла. Является неотъемлимой частью котла и содержит в себе - участок разгона дымовых газов, стабилизатор тяги и термостат датчик дымовых газов. Применяется с котлами SLIM EF 1.39 и SLIM EF 1.49204ANTIREFOULEUR D.180 -6036200-

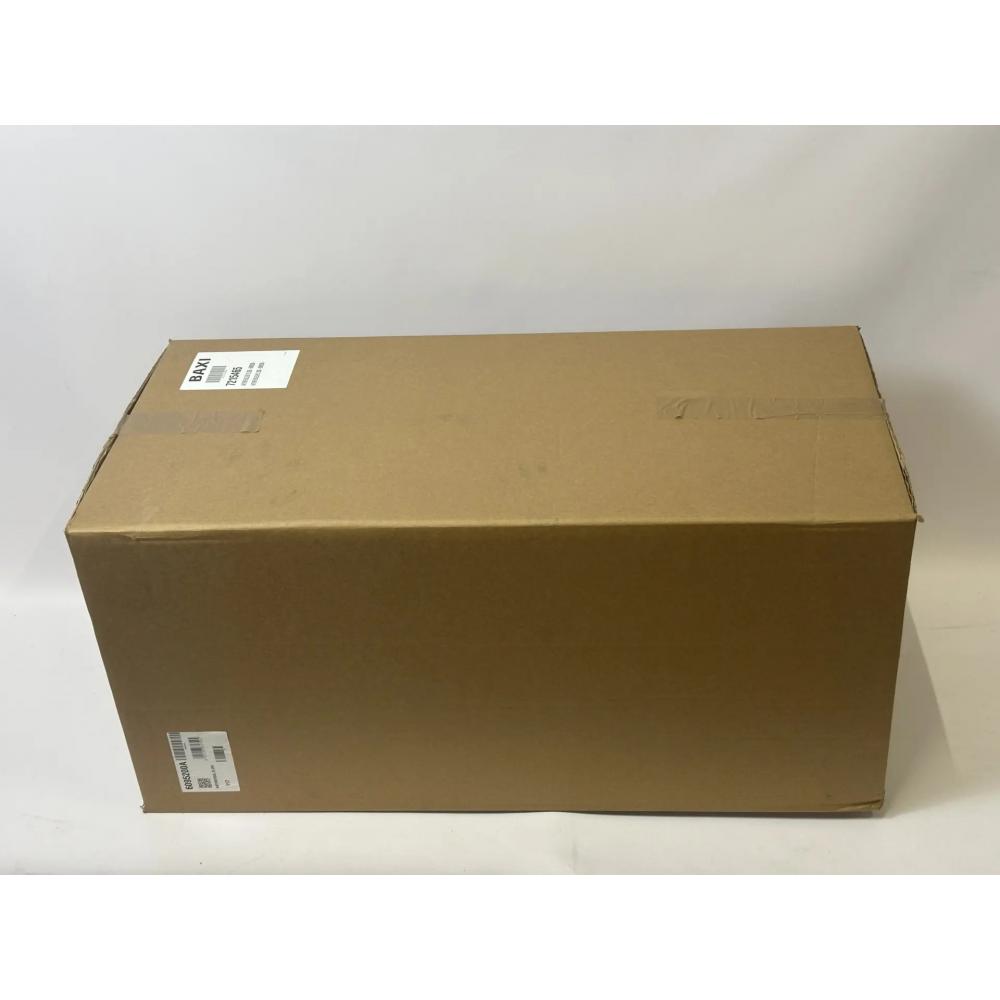

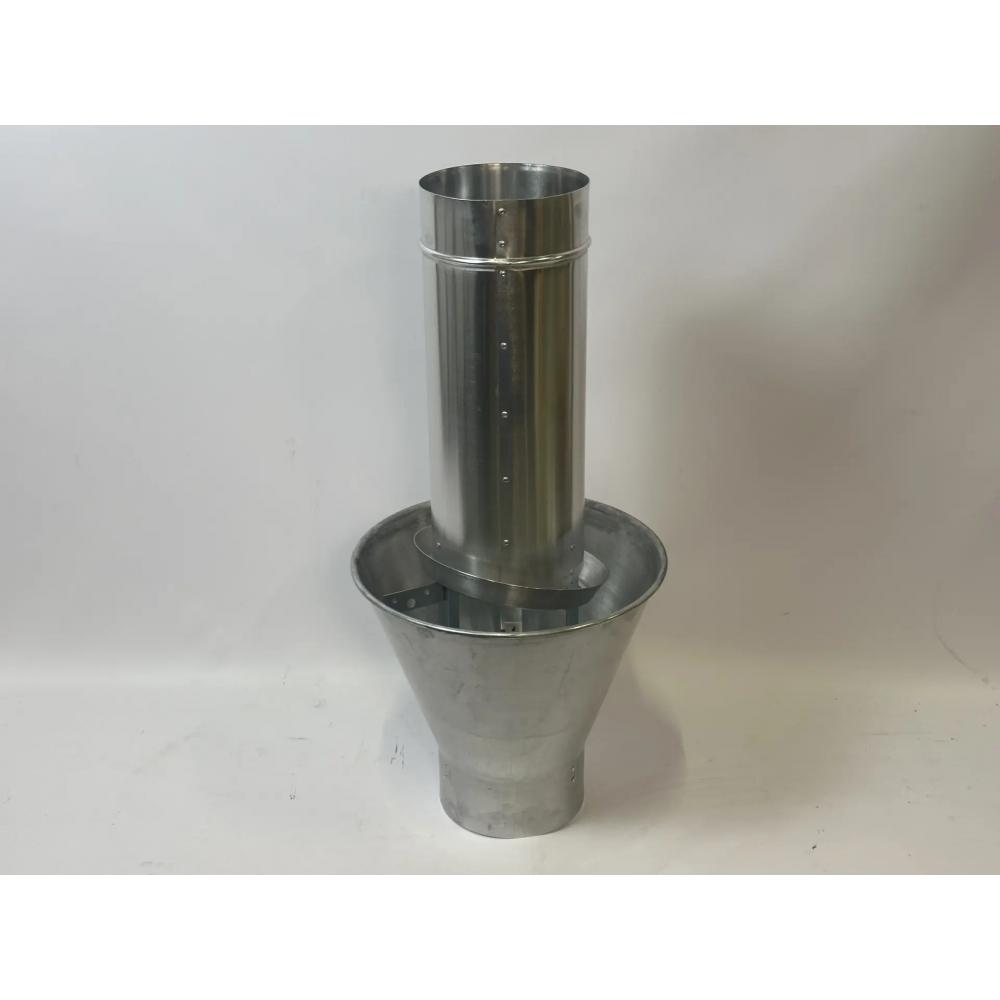

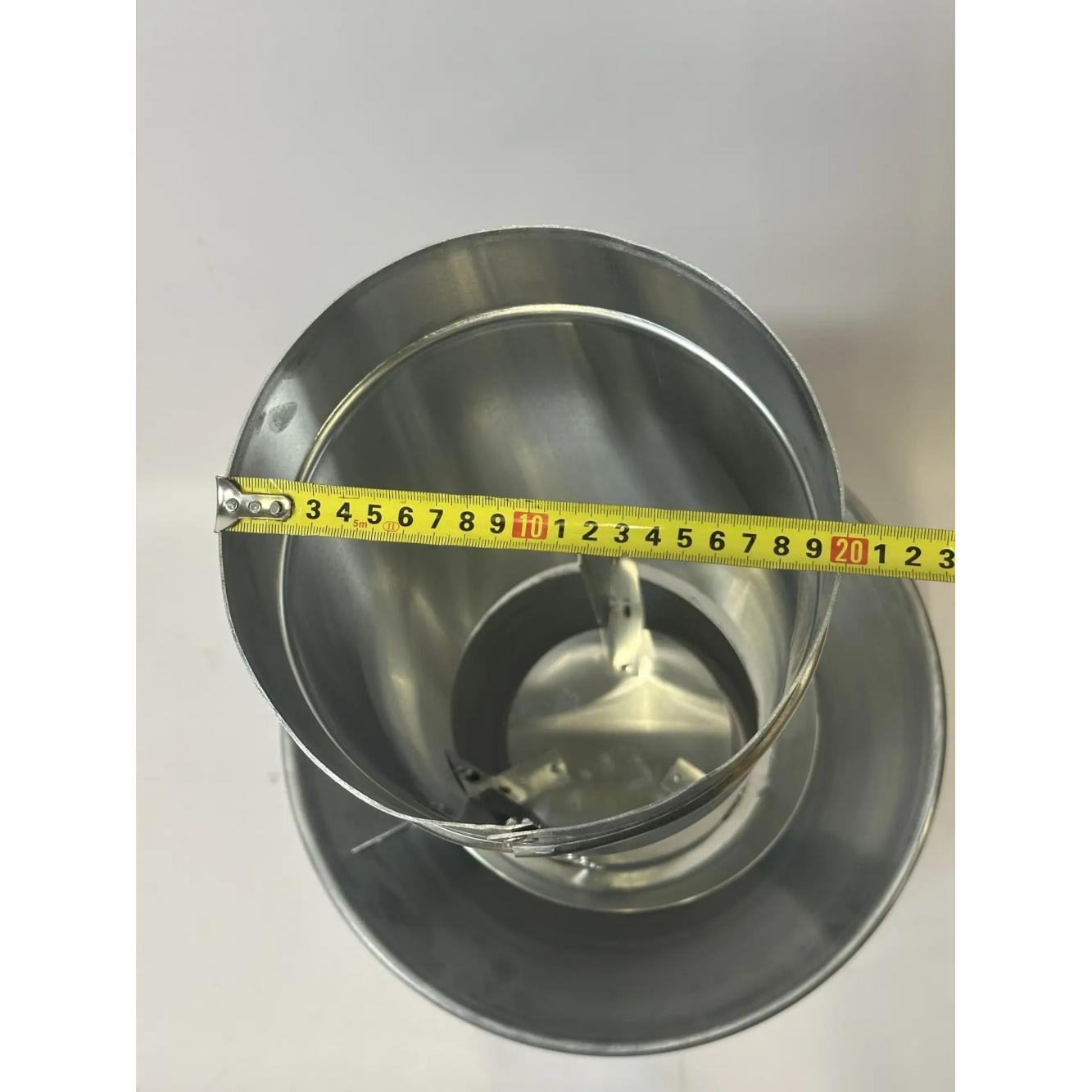

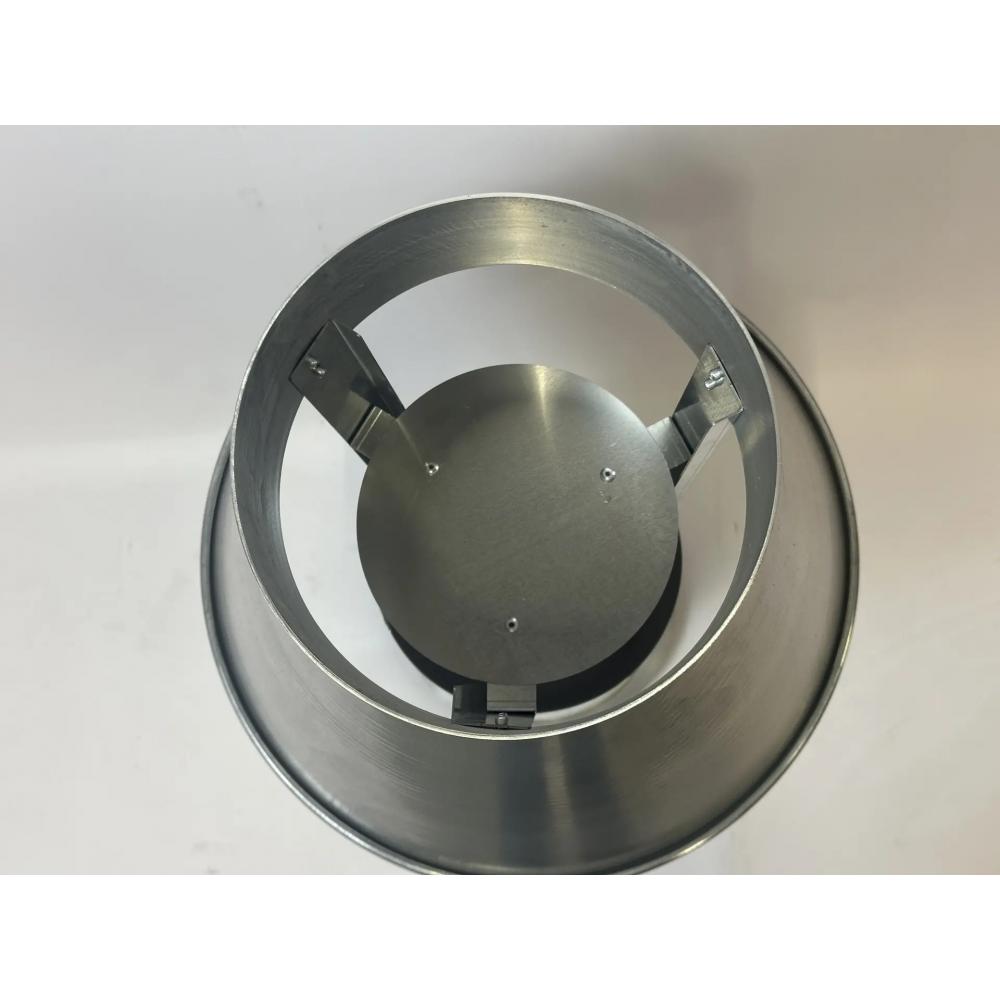

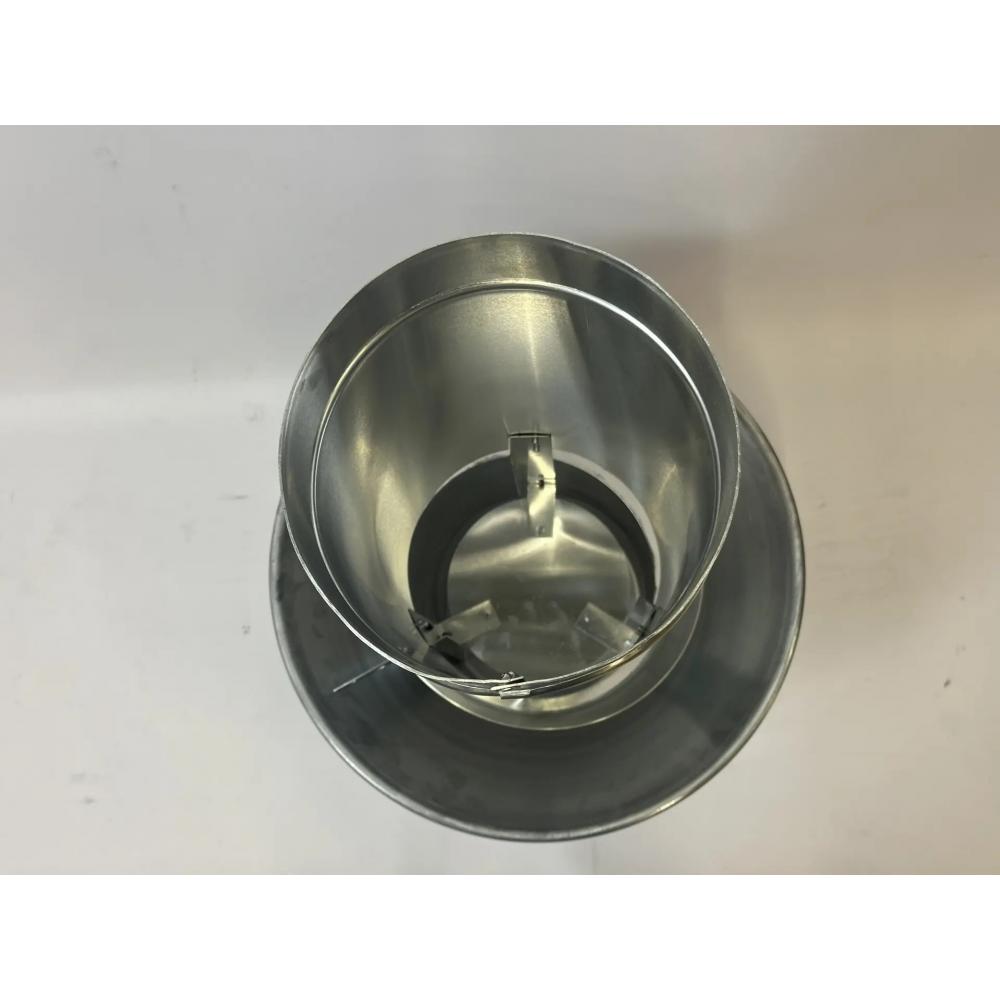

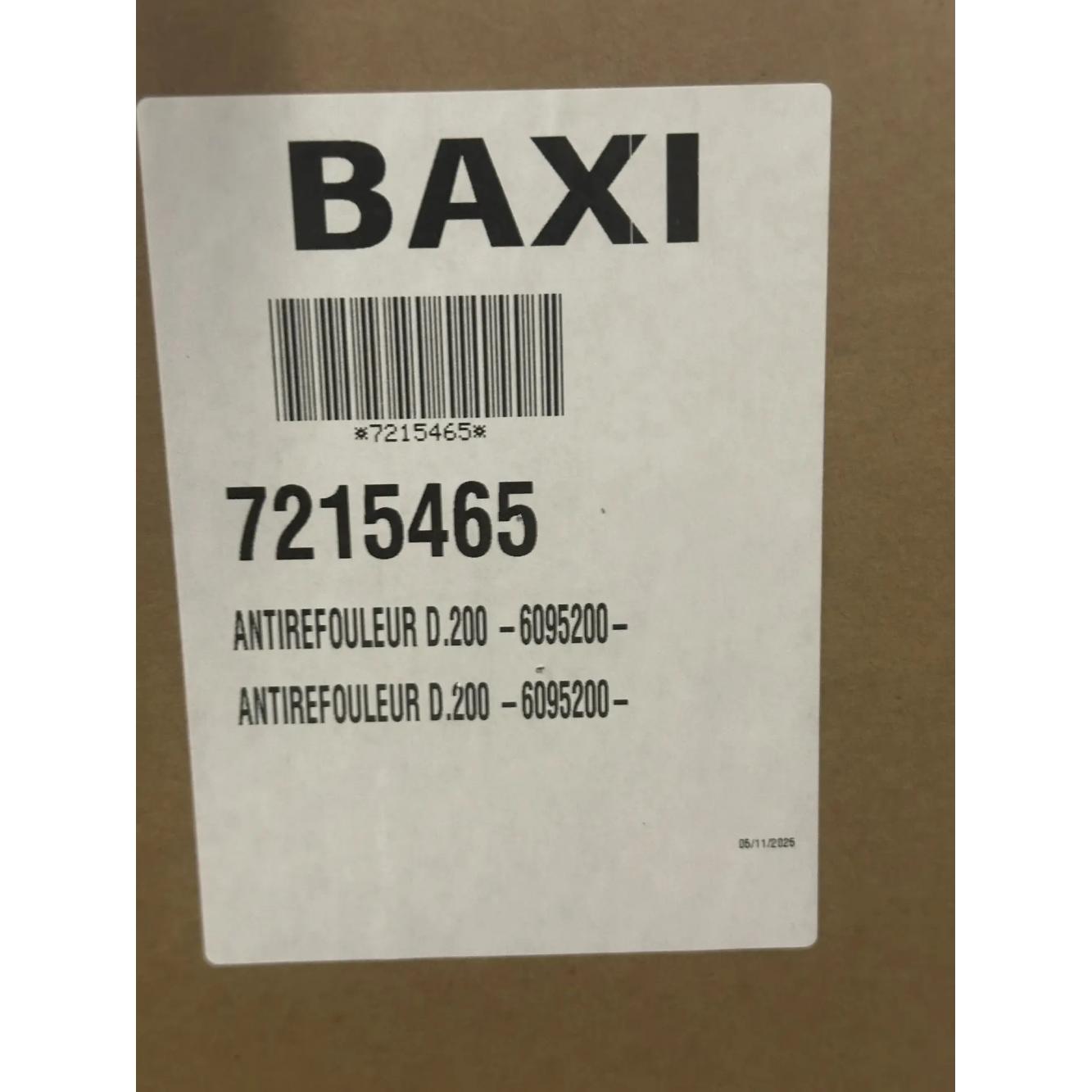

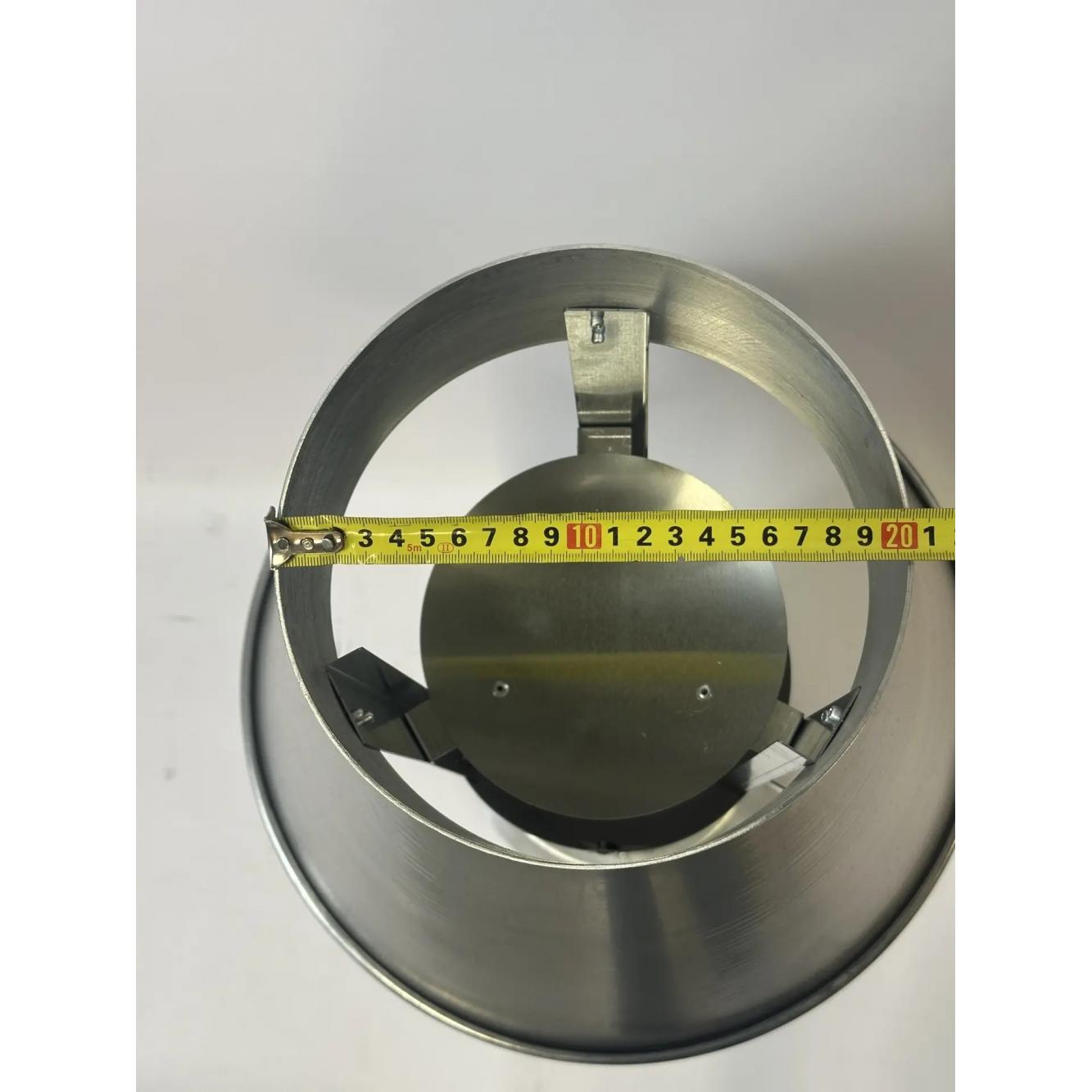

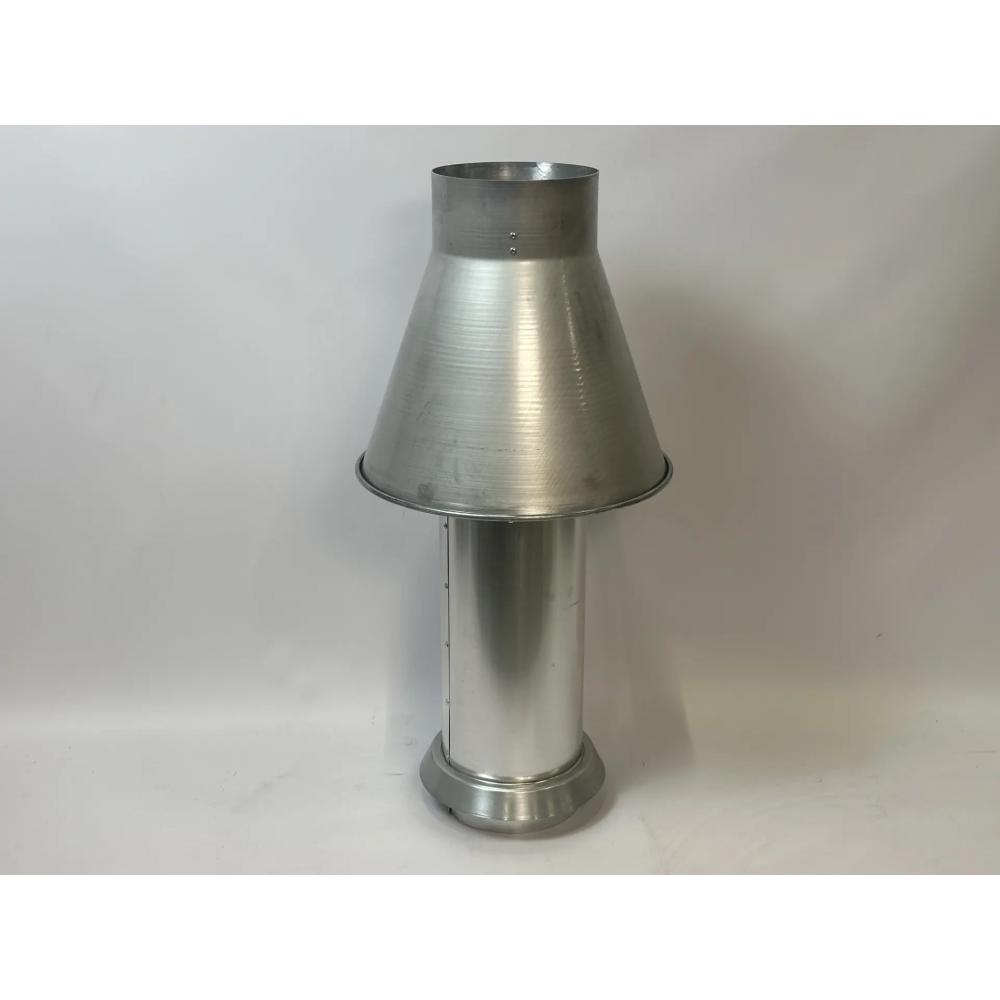

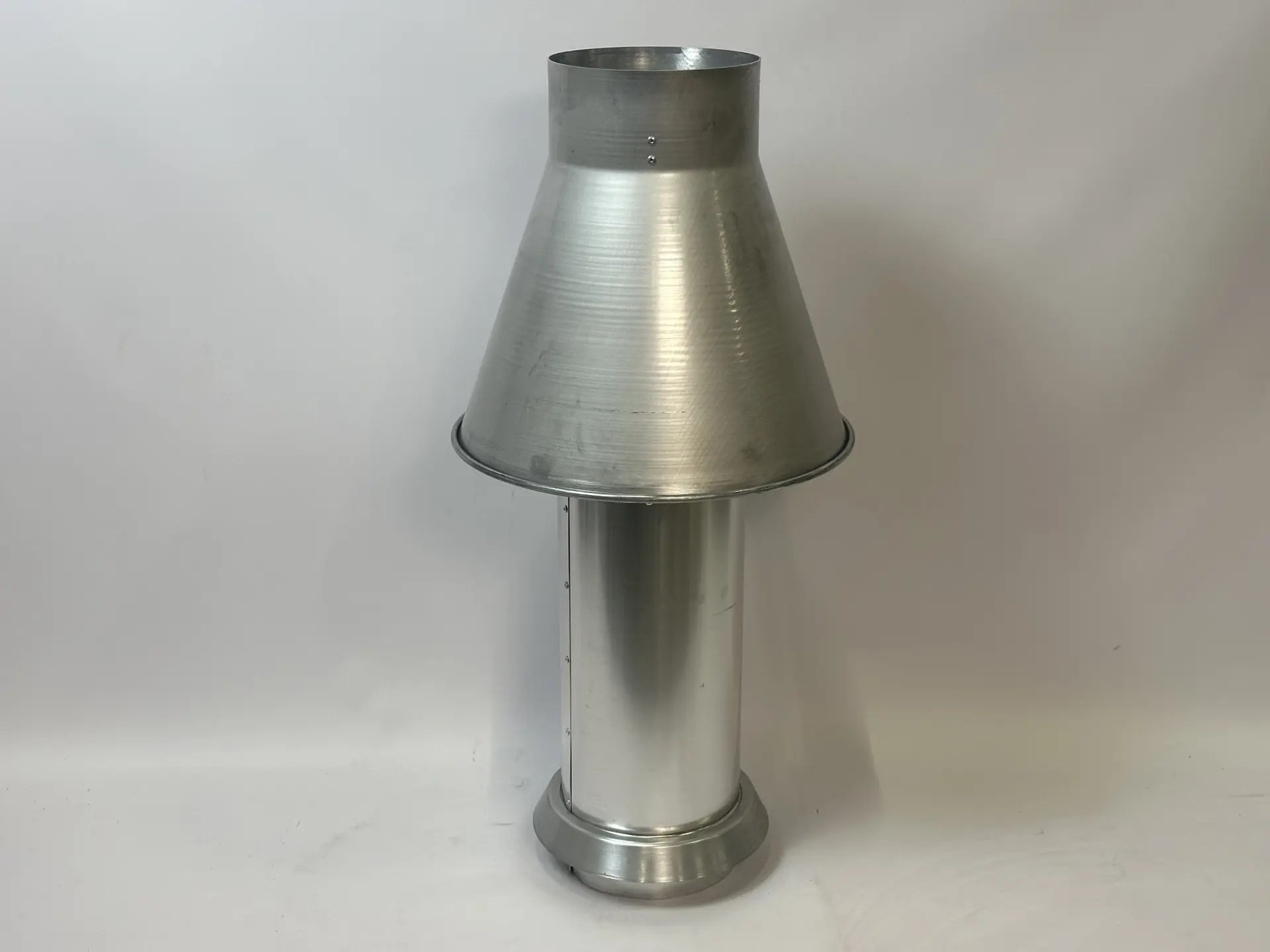

A7215465 СкачатьКомплект стабилизатора тяги для котлов SLIM EF, диам. 200 ммУстанавливается на выходной патрубок дымовых газов в верхней части котла. Является неотъемлемой частью котла и содержит в себе - участок разгона дымовых газов, стабилизатор тяги и термостат датчик дымовых газов. Применяется с котлами SLIM EF 1.61204ANTIREFOULEUR D.200 -6095200-
Гидравлические аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KHG71402431- СкачатьНаполнитель полифосфатный для умягчителя воды (набор из 4 картриджей)Наполнитель полифосфатный для умягчителя воды. В комплект поставки входит наполнитель для четырех картриджей.67.76POLYPHOSPHATE REFILL
Аксессуары для регулирования температуры и дистанционного управления оборудованием
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KHG71408671- СкачатьКомнатный программируемый недельный термостат MagictimeMagictime Plus - комнатный программируемый недельный термостат. Позволяет программировать температуру в помещении в течение недели. 2 уровня регулирования температуры помещения. Ручной или автоматический режимы работы. Дискретность программирования: 15 минут. Точность регулирования: 0,1°С. Режим антизаморозки (в положении выключено)134.38THERMOSTATE MAGISTIME
KHG71408691- СкачатьКомнатный механический термостат TAM011MIКомнатный механический термостат. Максимальное напряжение и ток на контактах 250В, 16А. Пределы регулирования 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): <1°C26THERMOSTAT MECHANICAL TAM011MI
Прочие аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
62350000 СкачатьСмазка MolykoteСмазка Molykote. Используется для смазки тороидальных прокладок в гидравлических соединениях котлах77.07MOLYKOTE 111 COMPOUND (100 G)
614590Чемоданчик BAXI с инструментамВ комплект поставки входят: чемоданчик 440Х350Х140 магнитная отвертка с различными насадками отвертка плоская 3Х100 отвертка плоская 6,5Х150 отвертка укороченная плоская 6,5Х30 отвертка укороченная крестовая 4,5Х30 отвертка укороченная крестовая 6Х30 ключ разводной 250 мм клещи для труб с регулируемым зевом до 24 мм (галочки) комплект ключей шестигранных, 9 шт., 1,5-10 ножницы с изолированными ручками ключи гаечные 6/7 8/9 10/11 12/13 14/15 16/17 ключ шарнирный 7 мм.1032.97CASE COMPLETE OF TOOLS
