POWER HT 1.130 RU (7702599)
7702599
Доступно в текущих заказах
Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет
POWER HT 1.130-1.320 Руководство по установке.pdf
Инструкция на замену платы для котлов Power HT от Broetje.pdf
Декларация о соответствии котлы конденсационные Power HT-A (130-320 кВт).pdf
Дополнительный сертификат .pdf
Инструкция по замене электонной платы.pdf
13250
| Позиция на чертеже | Артикул | Фото | Английское наименование | Русское наименование | Рекомендованная розничная цена, у.е. | Наличие на складах | Начиная с серийного номера | До серийного номера | Взаимозаменяемость | Код новой детали | Дополн. инфо | Корзина |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

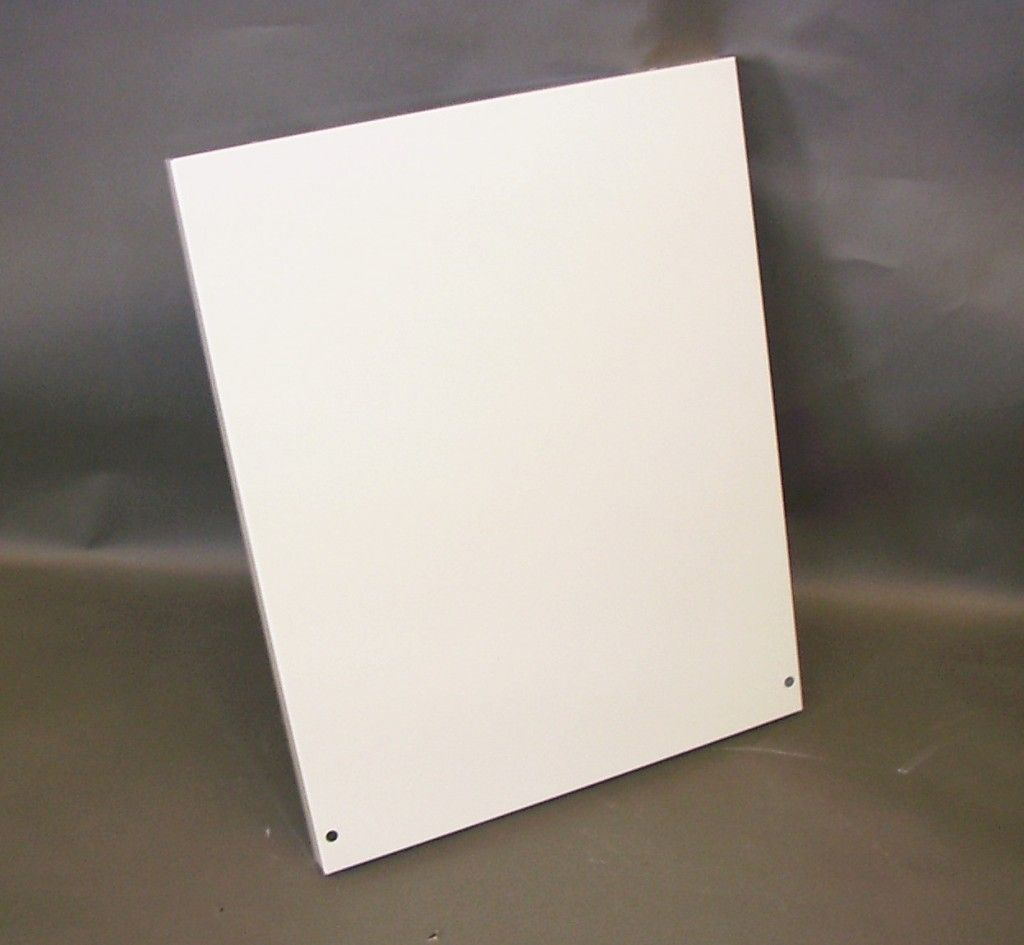

| 1 | 7633400 | Casing front panel SGB 125-300 | Панель передняя | 133.02 | Где купить | - | ||||||
| 1 | 7668865 | Front cover SGB 125 TO 300 | Панель передняя | 132.39 | Где купить | - | ||||||
| 2 | 578899 |  Скачать | QUICK LOCK 60 mm | механизм быстрого открытия | 4.87 | Где купить | - | |||||
| 3 | 694889 |  Скачать | Intermediate panel SGB 125-300 | панель промежуточная | 75.71 | Где купить | - | |||||
| 4 | 7633401 | Casing side panel, right SGB 1 | панель боковая правая | 127.68 | Где купить | - | ||||||
| 5 | 7633403 | Casing side panel, rear right | панель правая задняя боковая | 101.21 | Где купить | - | ||||||
| 6 | 7633406 | Casing side panel, left SGB 12 | панель боковая левая | 127.68 | Где купить | - | ||||||
| 7 | 7633408 | Casing side panel, rear left S | панель левая задняя боковая | 112.96 | Где купить | - | ||||||
| 8 | 7637954 | Casing back panel, top SGB 125 | панель задняя верхняя | 97.87 | Где купить | - | ||||||
| 9 | 7637955 | Casing back panel, bottom SGB | панель задняя нижняя | 105.12 | Где купить | - | ||||||
| 10 | 7637957 | Casing cover, front SGB 125 | Панель передняя | 88.01 | Где купить | - | ||||||
| 10 | 7668866 | Casing cover front SGB 125H | Панель передняя | 90.1 | Где купить | - | ||||||
| 11 | 7637959 | Casing cover, centre SGB 125/1 | крышка корпуса центральная | 99.09 | Где купить | - | ||||||
| 11 | 7668868 | Casing cover middle SGB 125/17 | крышка корпуса средняя | 98.54 | Где купить | - | ||||||
| 12 | 7637961 | Casing cover, rear SGB 125/170 | крышка корпуса дальняя | 95.19 | Где купить | - | ||||||
| 12 | 7668870 | Casing cover rear SGB 125/170H | крышка корпуса дальняя | 101.42 | Где купить | - | ||||||
| 13 | 7637963 |  Скачать | Plastic side section, 50 mm, l | пластиковая боковая часть | 16.93 | Где купить | - | |||||
| 13 | 7668872 | Plastic side sect.50mm seriesH | пластиковая боковая часть | 16.93 | Где купить | - | ||||||
| 14 | 7637964 |  Скачать | Plastic spacer, 75 mm, left/ri | Крышка панели управления | 17.82 | Где купить | - | |||||
| 15 | 692397 | Carrier plate, right SGB 125 | Пластина правая несущая | 85.02 | Где купить | - | ||||||
| 16 | 694681 | Carrier plate, left SGB 125 | Пластина левая несущая | 85.02 | Где купить | - | ||||||
| 17 | 694735 | Transverse bracket, right SGB | кронштейн правый | 50.09 | Где купить | - | ||||||
| 18 | 694742 | Transverse bracket, left SGB 1 | кронштейн левый | 69.27 | Где купить | - | ||||||
| 19 | 694766 | Carrier plate SGB 125-300 | пластина несущая | 50.78 | Где купить | - | ||||||
| 20 | 684491 |  Скачать | Casing cover for cleaning port | крышка места для чистки | 18.67 | Где купить | - | |||||
| 21 | 694902 |  Скачать | Supply air spigot cover SGB 12 | крышка для притока воздуха | 64.66 | Где купить | - | |||||
| 22 | 695039 | Flue gas outlet cover, top, SG | крышка верхняя выхода дымовых газов | 66.35 | Где купить | - | ||||||
| 23 | 65795 |  Скачать | Levelling foot | ножка для выравнивания уровня | 4.03 | Где купить | - | |||||
| 30 | 695046 | Heat exchanger SGB 125 E | теплообменник | 6661.31 | Где купить | - | ||||||
| 31 | 695282 |  Скачать | Combustion chamber insulation | термоизоляция камеры сгорания | 81.1 | Где купить | - | |||||
| 32 | 936712 |  Скачать | GASKET CONDENSING WATER TRAY | уплотнение крышки для чистки (коллектор выхода дымовых газов) | 18.25 | Где купить | - | |||||
| 33 | 936309 |  Скачать | Cleaning cover | крышка для чистки | 28.08 | Где купить | - | |||||
| 34 | 695312 | HE insulation, rear short | термоизоляция (короткая) задняя | 50.69 | Где купить | - | ||||||
| 35 | 695329 |  Скачать | HE insulation, rear | термоизоляция задняя | 56.02 | Где купить | - | |||||
| 36 | 695336 |  Скачать | HE insulation, front | термоизоляция передняя | 58.58 | Где купить | - | |||||
| 37 | 695343 | HE insulation plate, rear, SGB | термоизоляционная пластина задняя | 76.56 | Где купить | - | ||||||
| 38 | 695367 | HE insulation plate, front, SG | термоизоляционная пластина передняя | 86.11 | Где купить | - | ||||||
| 39 | 695435 | HE insulation mat, left, SGB 1 | термоизоляция левая | 63.38 | Где купить | - | ||||||
| 39 | 695480 | HE insulation mat, right SGB 1 | термоизоляция правая | 59.69 | Где купить | - | ||||||
| 40 | 695534 | Clamping bracket, 370 mm, SGB | Кронштейн 370 мм | 38.9 | Где купить | - | ||||||
| 41 | 695589 | Clamping plate insulation SGB | Изоляция зажимной пластины | 39.63 | Где купить | - | ||||||
| 42 | 695107 |  Скачать | Flow collector SGB 125 | коллектор | 475.31 | Где купить | - | |||||
| 43 | 696005 |  Скачать | GASKET 54X40X3 EPDM | уплотнение 54 x 40 x 3 | 4.66 | Где купить | - | |||||
| 44 | 695091 |  Скачать | TEFLON GASKET 62X54X0,15 | уплотнение тефлоновое 62 x 54 x 0.15 | 4.58 | Где купить | - | |||||
| 45 | 695626 | Flow insulation SGB 125/170 | Изоляция | 42.21 | Где купить | - | ||||||
| 46 | 695664 | Retaining plate insulation SGB | Кронштейн термоизоляции | 44.11 | Где купить | - | ||||||
| 47 | 695152 | Return collector SGB 125 | коллектор обратной подачи | 480.91 | Где купить | - | ||||||
| 48 | 695206 |  Скачать | Flue gas collector SGB 125 | коллектор продуктов сгорания | 546.36 | Где купить | - | |||||
| 49 | 684385 |  Скачать | Flue connection seal | уплотнение дымового патрубка DN 160mm | 23.08 | Где купить | - | |||||
| 50 | 684392 |  Скачать | Flue gas connection nozzle, 16 | соединение газового патрубка | 90.1 | Где купить | - | |||||

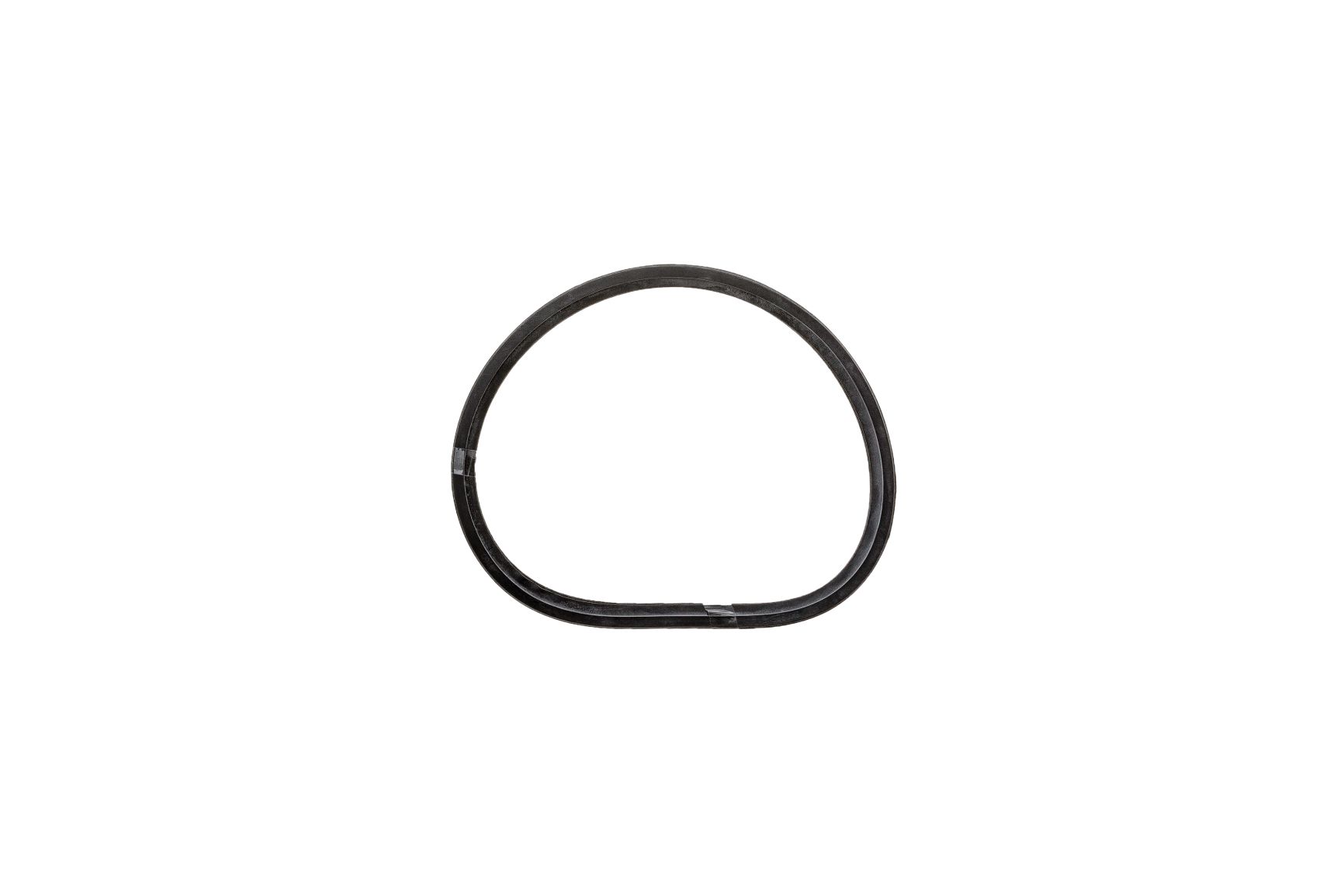

| 51 | 695275 |  Скачать | Lip sealing ring, DN 160 mm, S | Уплотнение кольцевое DN 160 mm | 21 | Где купить | - | |||||
| 52 | 577373 |  Скачать | SHEATH | Гильза L 100mm x 1/2 | 20.91 | Где купить | - | |||||
| 53 | 695381 |  Скачать | Bracket for flue pipe SGB 125- | кронштейн для дымохода | 16.87 | Где купить | - | |||||
| 54 | 695398 |  Скачать | Clamp for flue pipe bracket, D | хомут трубный DN 160mm | 25.58 | Где купить | - | |||||
| 55 | 695411 |  Скачать | Flue pipe, DN 160 mm, SGB 125/ | труба дымовая DN 160 mm | 145.2 | Где купить | - | |||||
| 56 | 695701 |  Скачать | CONDENSATE TRAP | сифон | 82.84 | Где купить | - | |||||
| 57 | 695718 |  Скачать | Adapter, 3/4, for siphon | адаптер 3/4 для сифона | 11.07 | Где купить | - | |||||
| 58 | 992510 |  Скачать | Hose clamp 16/25 for siphon | зажим для сифона | 4.63 | Где купить | - | |||||

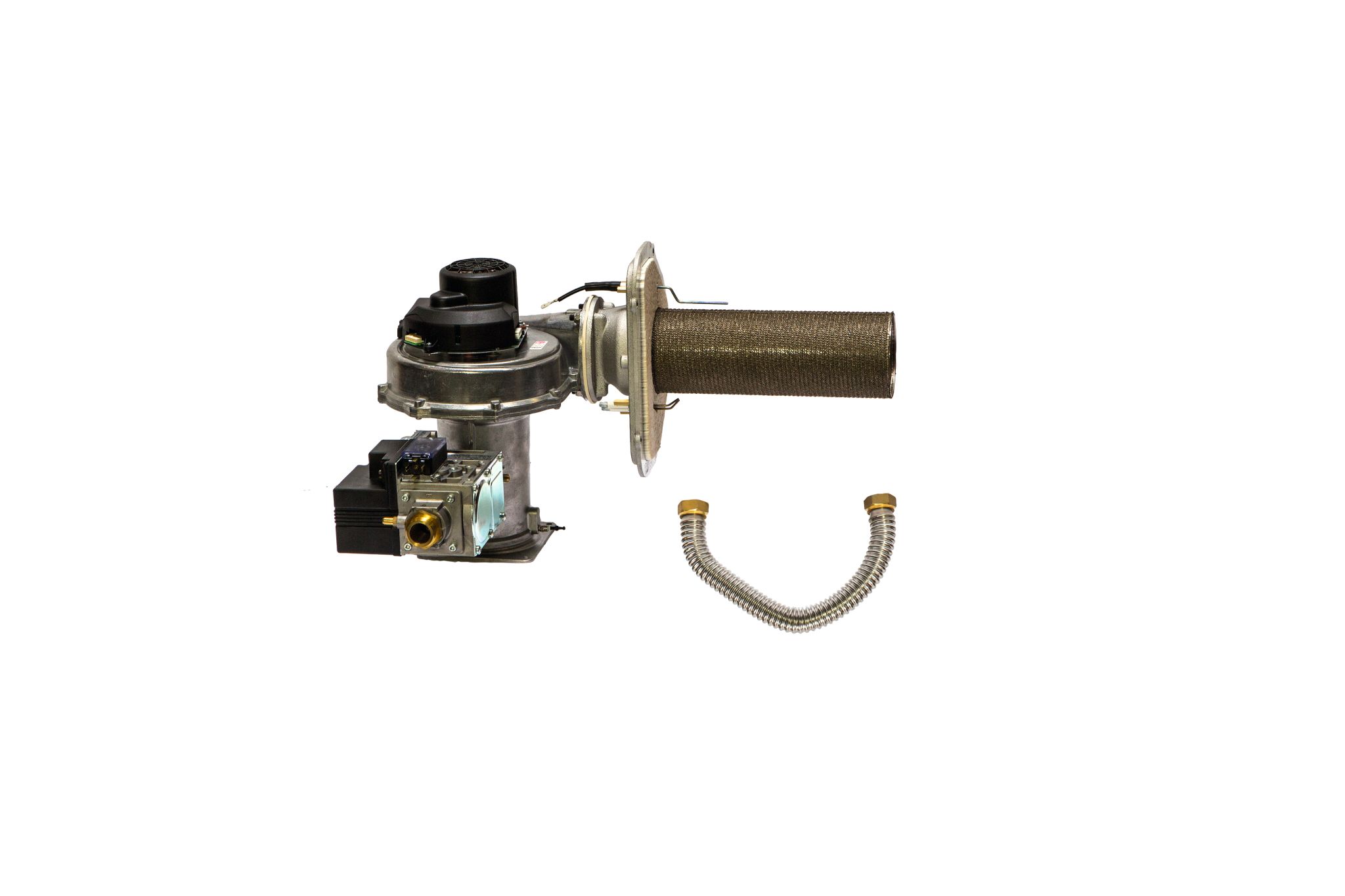

| 60 | 695725 |  Скачать | Burner, cpl. SGB 125 E (set to | горелка в сборе | 2887.38 | Где купить | - | |||||

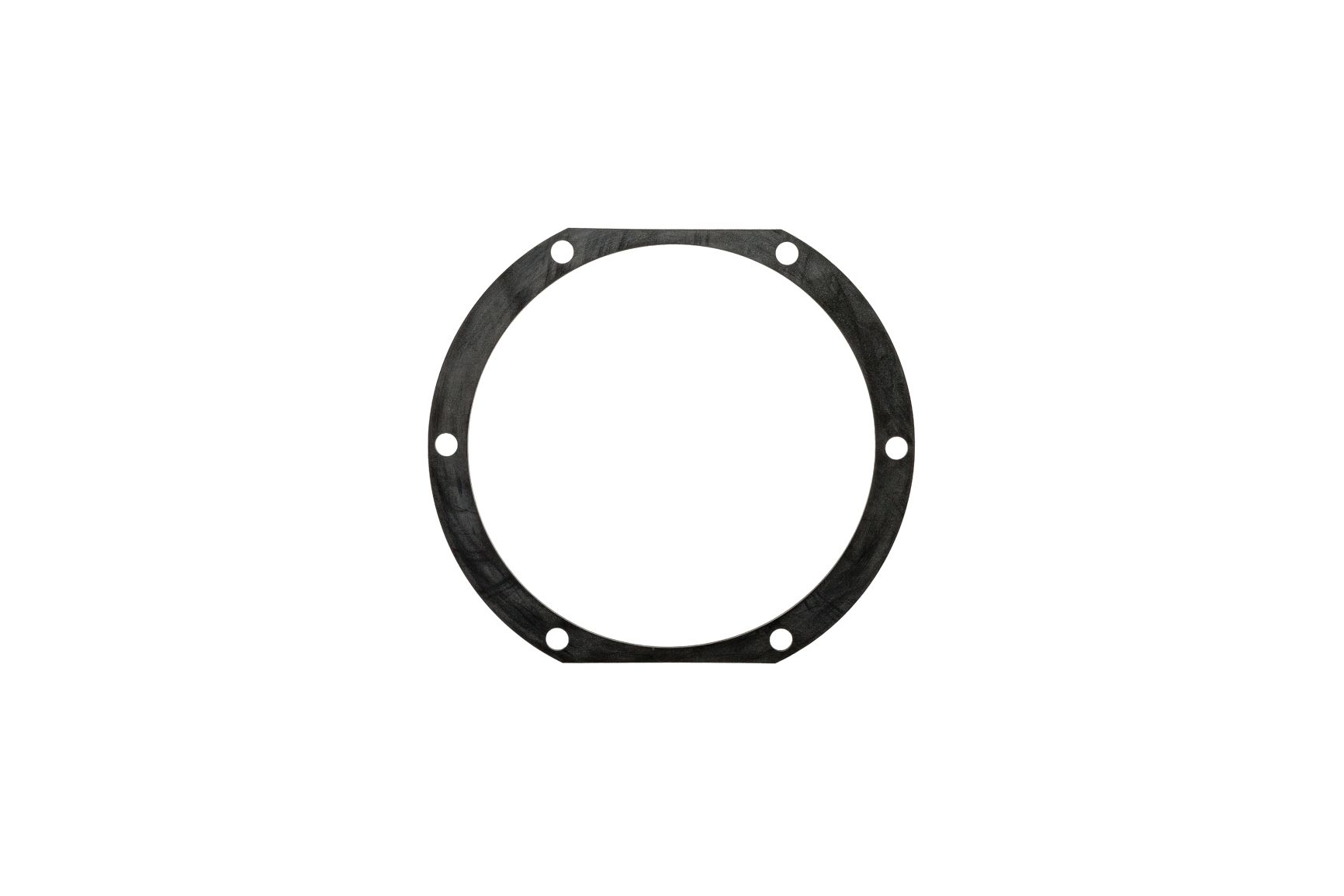

| 61 | 692236 |  Скачать | GASKET BURNER SGB | Уплотнение фланца горелки | 57.68 | Где купить | - | |||||
| 62 | 695770 |  Скачать | Burner cover insulation SGB 12 | изоляция горелки | 53.06 | Где купить | - | |||||

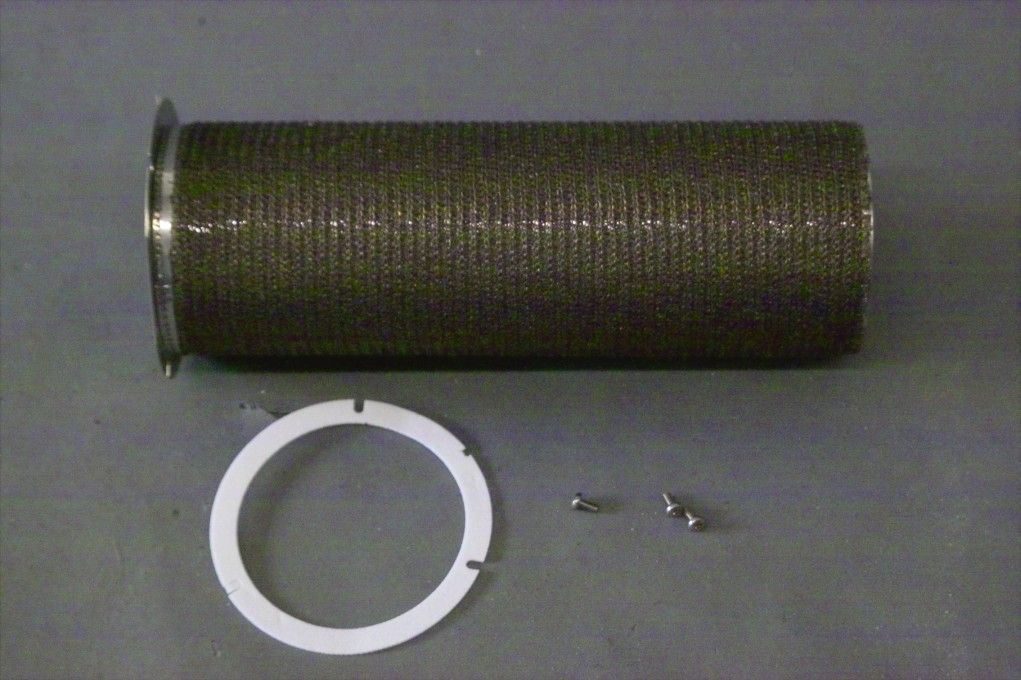

| 63 | 692175 |  Скачать | Burner tube SGB, 125/296 mm | Трубка горелки с уплотнительным кольцом | 419.69 | Где купить | - | |||||
| 64 | 692229 |  Скачать | GASKET BURNER SGB | Уплотнение трубки горелки | 16.71 | Где купить | - | |||||
| 65 | 695831 |  Скачать | Screw set for burner tube SGB | винт горелочной трубы | 11.28 | Где купить | - | |||||
| 66 | 936736 |  Скачать | Viewing glass seal | Уплотнение смотрового окошка | 2.97 | Где купить | - | |||||
| 67 | 972338 |  Скачать | Viewing glass | смотровое окошко | 10.19 | Где купить | - | |||||
| 68 | 646680 |  Скачать | SGB IGNITION ELECTRODE | электроды розжига в блоке | 32.58 | Где купить | - | |||||
| 69 | 646635 |  Скачать | Seal for ignition electrode un | Уплотнение электрода розжига | 7.39 | Где купить | - | |||||
| 70 | 692366 |  Скачать | IGNITION ELECTRODE SGB | Электрод розжига | 33.97 | Где купить | - | |||||
| 71 | 646628 |  Скачать | Seal for ionisation electrode | Уплотнение электрода ионизации | 6.79 | Где купить | - | |||||

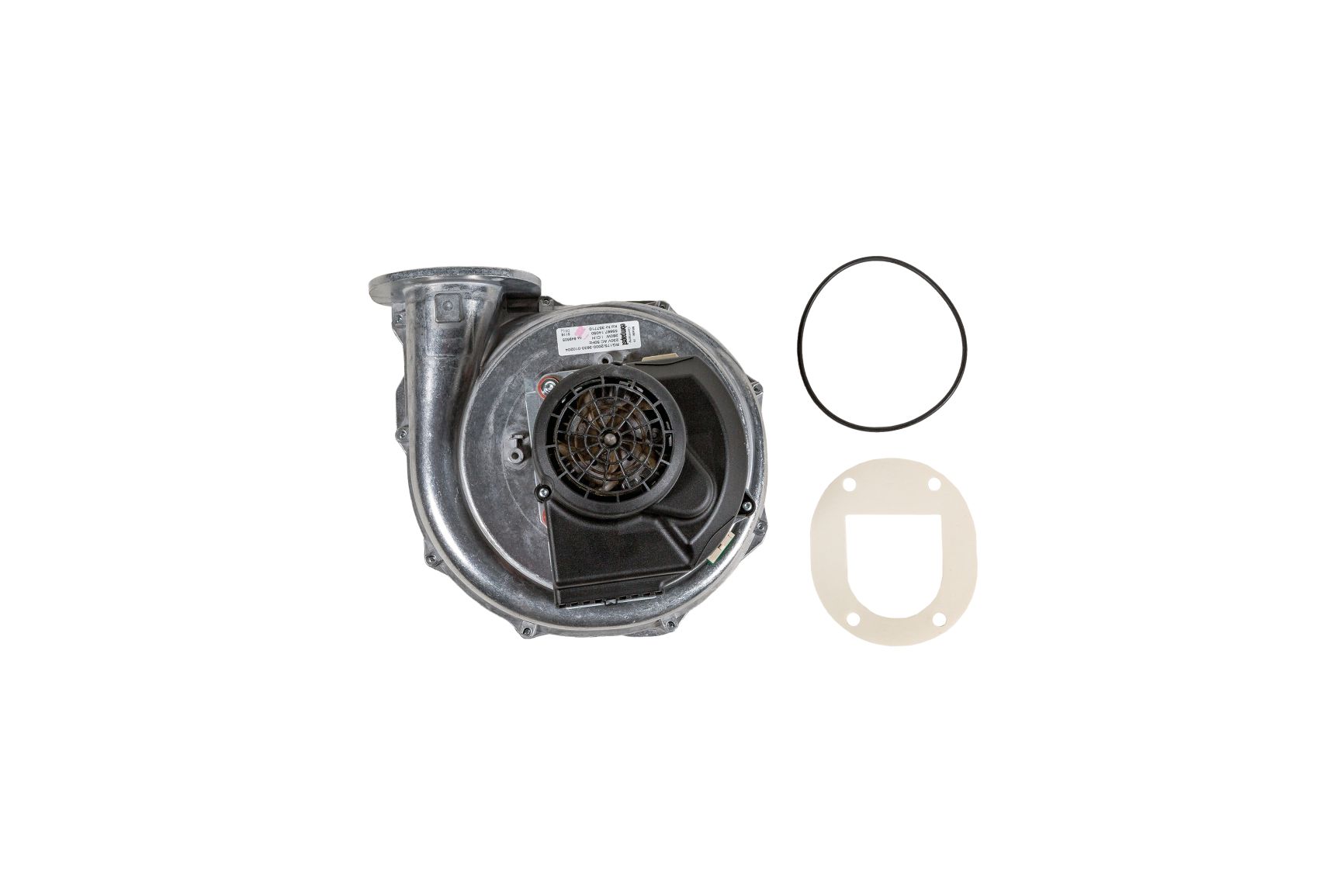

| 72 | 692243 |  Скачать | Fan, type RG SGB 125/170 | вентилятор | 915.5 | Где купить | - | |||||

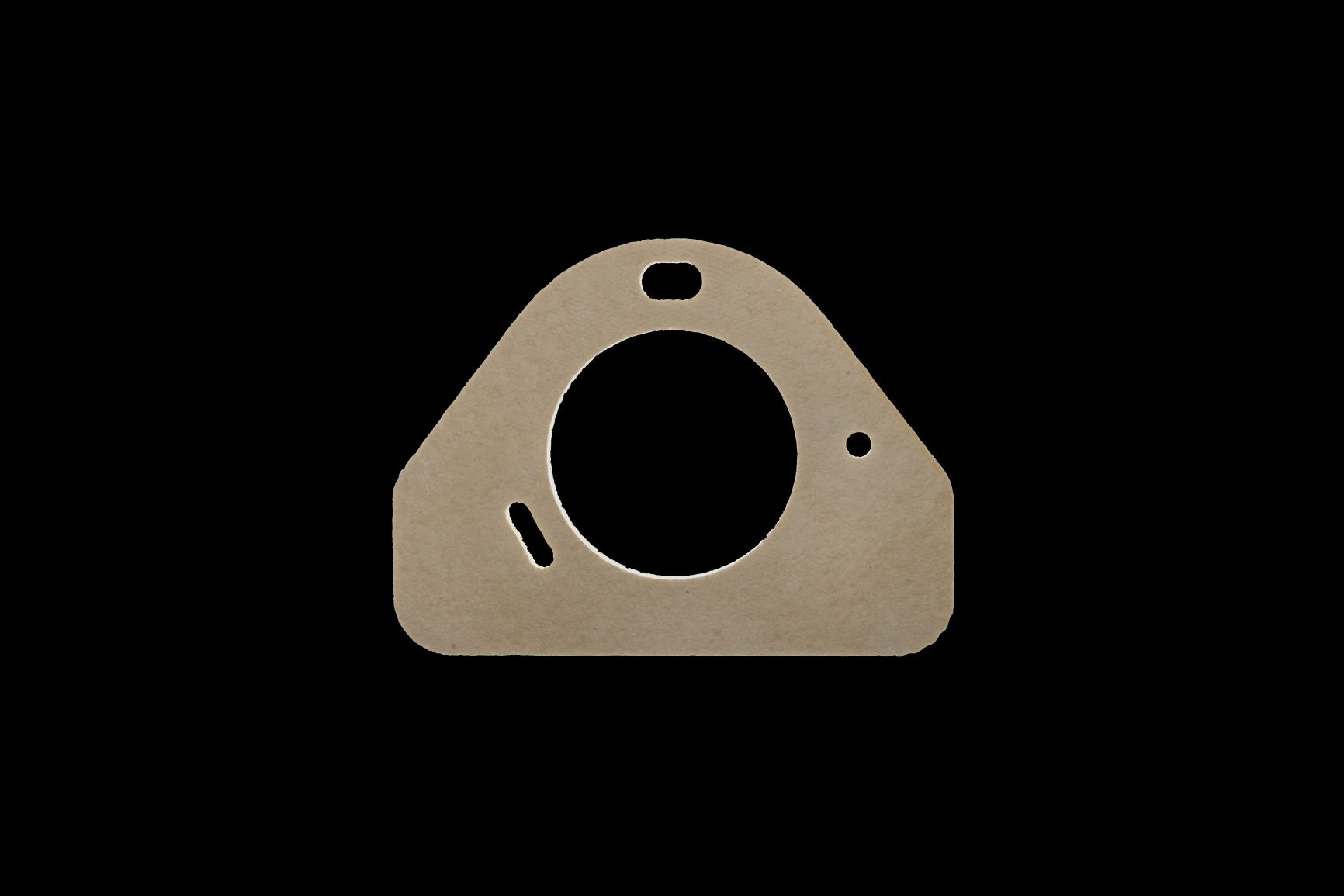

| 73 | 692250 |  Скачать | Seal for fan SGB 125/170 | Уплотнение вентилятора | 18.03 | Где купить | - | |||||
| 74 | 652155 |  Скачать | FAN OR 110X3,5mm | Уплотнение кольцевое 110X3,5mm воздухозаборного тракта | 4.84 | Где купить | - | |||||
| 75 | 692281 |  Скачать | Gas valve assembly, type VR 41 | клапан газовый в сборе | 780 | Где купить | - | |||||
| 76 | 517362 |  Скачать | Seal for screwed gas connectio | Уплотнение газового патрубка | 5.98 | Где купить | - | |||||

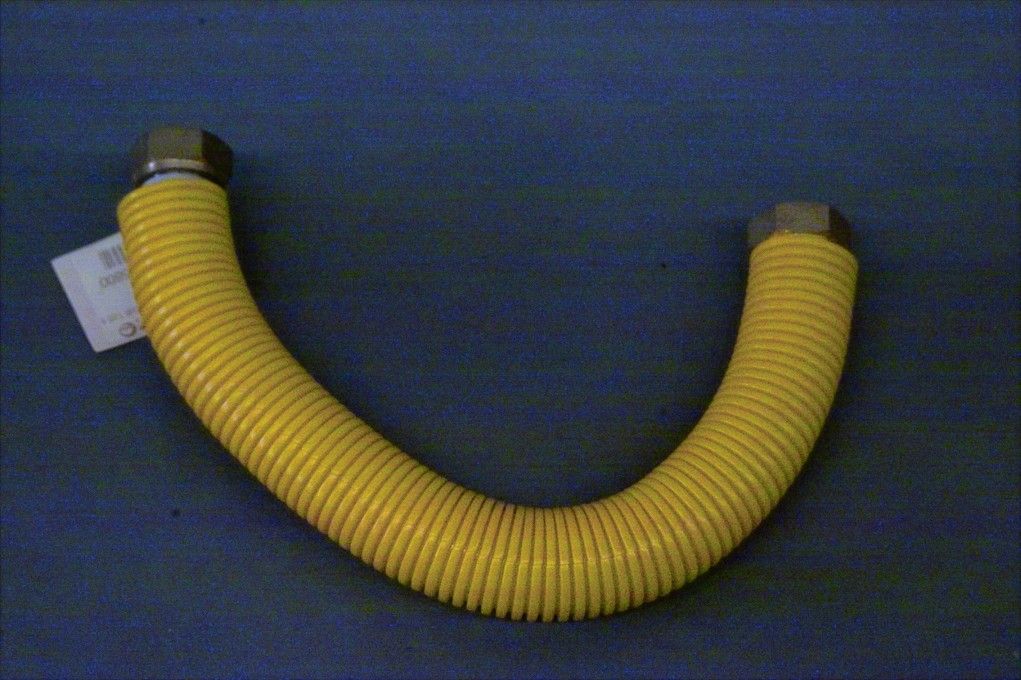

| 77 | 695800 |  Скачать | Gas hose, DN 25, with G 1, SG | Трубка газовая гибкая | 93.83 | Где купить | - | |||||
| 78 | 982245 |  Скачать | Pump seal 21/30 x 2 | Уплотнение 21/30 x 2 - 2 шт | 4.58 | Где купить | - | |||||
| 79 | 696067 |  Скачать | Venturi unit SGB 125 E, type V | Газовоздушный смеситель (устройство Вентури) | 231.09 | Где купить | - | |||||
| 80 | 696104 |  Скачать | Blind plug for venturi unit | конектор для устройства вентури | 6.27 | Где купить | - | |||||
| 81 | 695947 |  Скачать | Air intake pipe horizontal, 55 | Воздухозаборник горизонтальный | 72.29 | Где купить | - | |||||
| 82 | 695985 |  Скачать | Air intake pipe vertical, 800 | Воздухозаборник вертикальный | 73 | Где купить | - | |||||
| 83 | 695930 |  Скачать | Air intake elbow, 87°, SGB 125 | колено воздухозаборника | 42.55 | Где купить | - | |||||
| 84 | 695824 |  Скачать | AIR CLAPET VALVE | обратный клапан для притока воздуха | 71.51 | Где купить | - | |||||
| 85 | 694933 |  Скачать | Air intake silencer | глушитель воздухопритока | 122.12 | Где купить | - | |||||
| 86 | 695022 |  Скачать | Venturi reinforcement plate | крепление устройства вентури | 73.17 | Где купить | - | |||||
| 90 | 7638300 |  Скачать | Electronic programmable Board LMS 14 | Электронная плата программируемая | 385.89 | Где купить | 7658423 | - | ||||
| 91 | 681483 |  Скачать | Circuit board cover | крышка электронной платы | 23.08 | Где купить | - | |||||
| 92 | 7637965 | Control panel faceplate ISR | Крышка панели управления | 74.23 | Где купить | - | ||||||
| 93 | 7637966 |  Скачать | Control panel holder ISR | Декоративная крышка панели управления | 17.94 | Где купить | - | |||||
| 94 | 7637967 | Rotary knob | поворотная ручка | 0 | Где купить | - | ||||||
| 95 | 688239 |  Скачать | Service plug rubber seal | Заглушка штепсельного разъема | 4.2 | Где купить | - | |||||
| 96 | 627405 |  Скачать | SWITCH GREY | кнопка выключения | 6.33 | Где купить | - | |||||
| 97 | 627450 | Reset button | кнопка сброса аварии | 6.79 | Где купить | - | ||||||
| 98 | 7637968 |  Скачать | Cover | крышка | 60.74 | Где купить | - | |||||
| 99 | 682234 |  Скачать | Water pressure monitor, type 9 | Прессостат предохранительный системы отопления | 54.6 | Где купить | - | |||||
| 100 | 659147 |  Скачать | Seal, 13 x 18 x 2.0, CU - 10 PCs | Уплотнение медное 13 x 18 x 2,0 - 10 шт | 6.49 | Где купить | - | |||||
| 101 | 664561 |  Скачать | TEMPERATURE PROBE QAK 36 | Датчик температуры QAK 36 | 29.57 | Где купить | - | |||||
| 102 | 636070 |  Скачать | Seal for boiler flow sensor | уплотнение датчика температуры | 4.03 | Где купить | - | |||||
| 999 | 694759 | Product folder | папка с документацией | 57.31 | Где купить | - | ||||||
| 999 | 695305 |  Скачать | Boiler fill and drain valve SG | кран заполнения и слива из котла | 20.54 | Где купить | - | |||||
| 999 | 695916 |  Скачать | Pre-welded counterflange, DN 6 | Фланец с крепежом | 136.59 | Где купить | - | |||||
| 999 | 508933 |  Скачать | Seal for pre-welded counterfla | Уплотнение 85/115 x 4 | 11.7 | Где купить | - | |||||
| 999 | 695923 |  Скачать | Four bolts, M12 x 50, DIN 558, | 4 болта M12 x 50, DIN 558, | 22.57 | Где купить | - | |||||
| 999 | 991209 |  Скачать | Ignition transformer EBI 052F0 | трансформатор розжига | 70.25 | Где купить | - | |||||
| 999 | 991216 |  Скачать | Ignition line, 2 pcs for ignit | провод электрода розжига 2 шт | 15.82 | Где купить | - | |||||
| 999 | 635936 |  Скачать | FUSE WITH OLDER | предохранители плавкие с держателем | 6.79 | Где купить | - | |||||
| 999 | 627429 |  Скачать | Control board AVS 37.294/100 | Дисплей с органами управления и электронной платой AVS 37.294/100 | 161.07 | Где купить | - | |||||
| 999 | 695886 |  Скачать | Control unit bus line, 570 mm | Провод электрический с коннекторами | 15.86 | Где купить | - | |||||
| 999 | 695299 |  Скачать | Reducer, 3/4, M8 | Уплотнение, 3/4, M8 | 18.54 | Где купить | - | |||||
| 999 | 681506 |  Скачать | Input plug H5 | Разъем входной | 6.11 | Где купить | - | |||||
| 999 | 681513 |  Скачать | Input plug H4 | Разъем входной | 6.11 | Где купить | - | |||||
| 999 | 681520 |  Скачать | Input plug UH | Разъем входной | 6.11 | Где купить | - | |||||
| 999 | 681537 |  Скачать | Plug H1 | разъем H1 | 6.11 | Где купить | - | |||||
| 999 | 627498 |  Скачать | PLUG OUTDOOR SENSOR | датчик уличной температуры | 5.98 | Где купить | - | |||||
| 999 | 671378 |  Скачать | Input plug BX3 | Разъем входной | 6.11 | Где купить | - | |||||
| 999 | 671385 |  Скачать | Plug BX2 | разъем BX2 | 6.11 | Где купить | - | |||||
| 999 | 671392 |  Скачать | Plug BX1 | разъем BX1 | 6.11 | Где купить | - | |||||
| 999 | 688277 |  Скачать | Mains plug | Разъем штепсельный | 6.53 | Где купить | - | |||||
| 999 | 695848 |  Скачать | QX1 plug, LMS | разъем QX1 | 13.49 | Где купить | - | |||||
| 999 | 641371 |  Скачать | PLUG DHW PUMP | трехконтактный разъем для насоса | 6.7 | Где купить | - | |||||
| 999 | 695855 |  Скачать | Cable harness | Проводка электрическая в комплекте | 178.62 | Где купить | - | |||||
| 999 | 695893 |  Скачать | STB Jumo, type 602031, 110° | Термостат тип 602031, 110° | 70.54 | Где купить | - | |||||
| 999 | 695909 | Top-hat rail | DIN - рейка | 26.05 | Где купить | - | ||||||
| 999 | 7309712 |  Скачать | Granulate refill pack 5 kg | наполнитель нейтрализатора конденсата | 0 | Где купить | - | |||||
| 999 | 7309711 |  Скачать | PH test strips set | полоски для определения PH | 19.38 | Где купить | - | |||||
| 68 | 7658431 |  Скачать | Ignition electrode block | Электроды розжига в блоке | 28.04 | Где купить | - | |||||
| 90 | 7658423 |  Скачать | SERVICE LMS14 SGB (E) | Электронная плата (LMS14 SIEMENS) | 376.17 | Где купить | - | |||||
| 999 | 811545 |  Скачать | CENTRAL BOARD DISPLAY | Электронная плата с дисплеем | 151.82 | Где купить | - | |||||
| 999 | 803014 |  Скачать | WARTUNGS SET SGB 125-300 E | Комплект для обслуживания | 173.49 | Где купить | - |
Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|
Аксессуары для притока воздуха и отвода продуктов сгорания по раздельным трубам (для котлов с закрытой камерой сгорания)
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|---|---|---|---|---|---|
| KHW71409821- |  Скачать | Отвод полипропиленовый 87°, диам. 200 мм для конденсационных котлов | Отвод полипропиленовый 87°, диам. 200 мм для конденсационных котлов. Предназначен для моделей настенных DUO Tec MP 35-100 и напольных POWER HT конденсационных котлов кВт, установленных в каскаде. | 317.59 | BEND 90° D200mm | |
| LXO00069144- |  Скачать | Дымоотводящий комплект для двух котлов в каскаде диам. 250 мм | Дымоотводящий комплект для двух котлов в каскаде диам. 250 мм | 1465.26 | SMOKE DEF KIT 2BOIL CASC 250MM | |

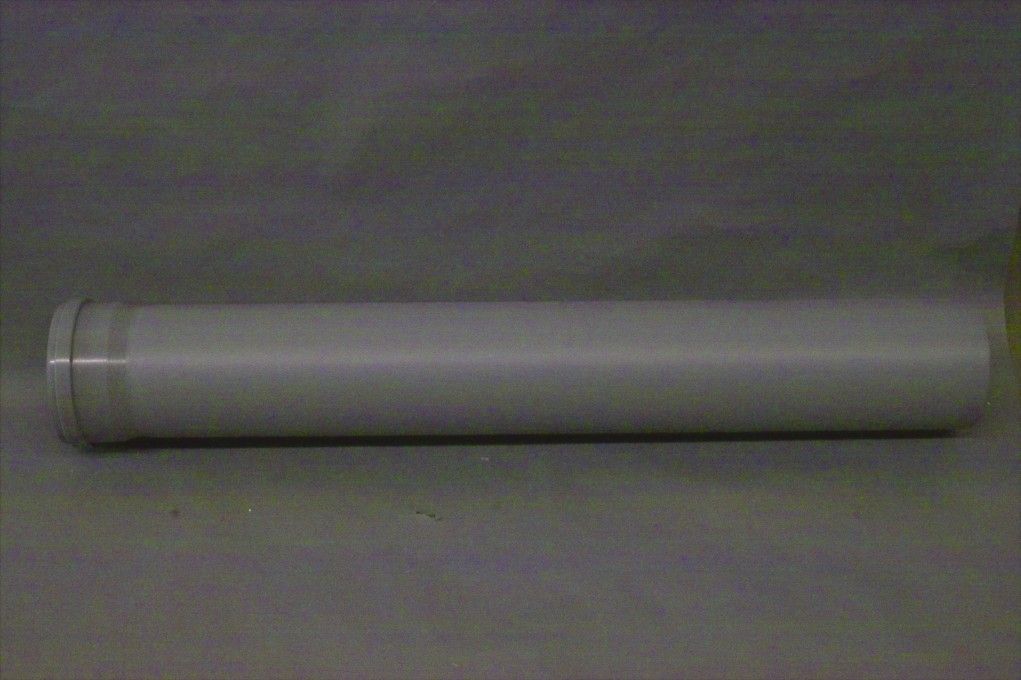

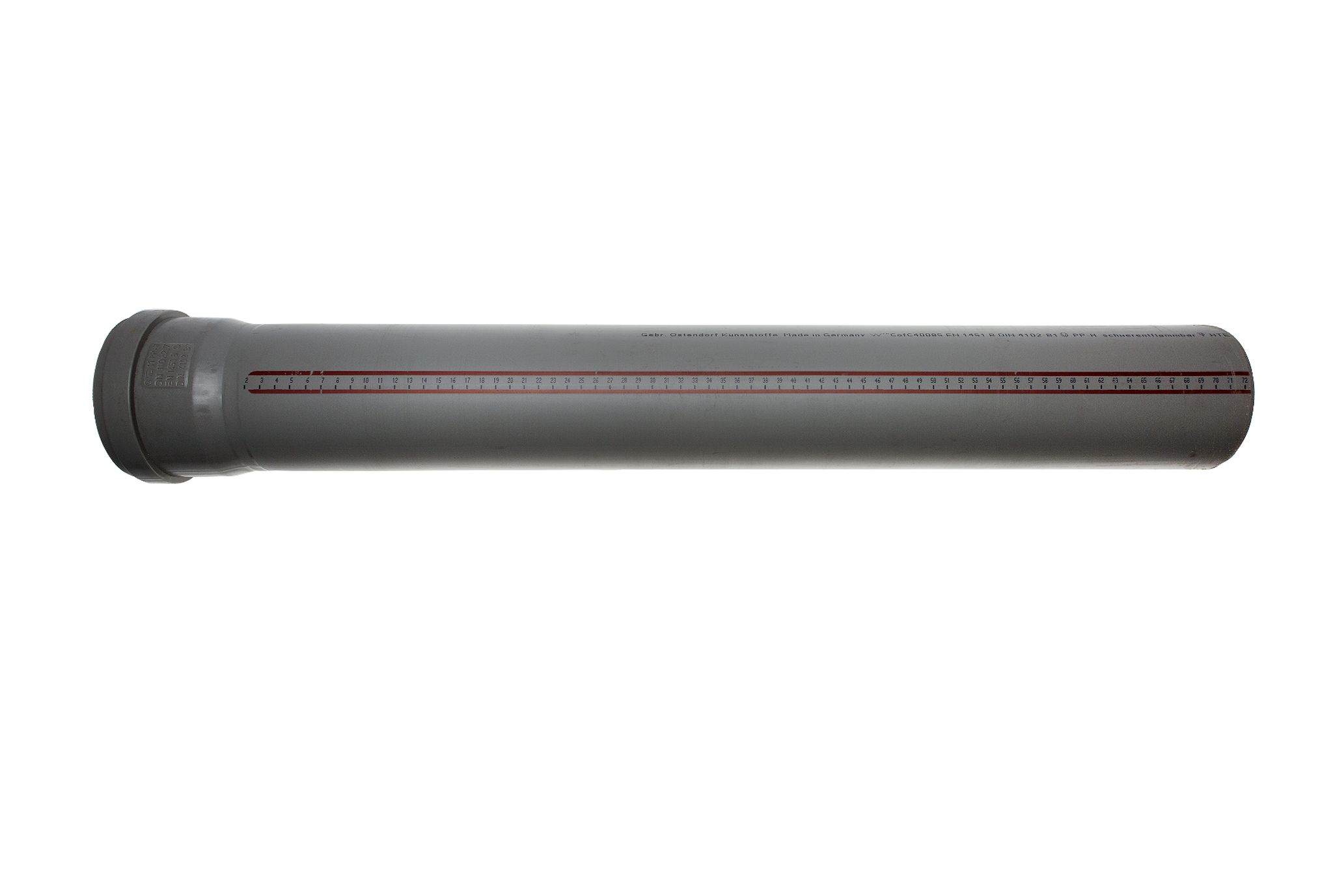

| LXO00097191- |  Скачать | Удлинение полипропиленовое диам. 200 мм, длина 500 мм для конденсационных котлов | Удлинение полипропиленовое диам. 200 мм, длина 500 мм для конденсационных котлов | 139.06 | ELONG.TUBE D200mm L=500mm HT | |
| LXO00097192- |  Скачать | Удлинение полипропиленовое диам. 200 мм, длина 1000 мм для конденсационных котлов | Удлинение полипропиленовое диам. 200 мм, длина 1000 мм для конденсационных котлов | 223.14 | ELONG.TUBE D200mm L=1000mm HT | |
| LXO00097193- |  Скачать | Удлинение полипропиленовое диам. 200 мм, длина 2000 мм для конденсационных котлов | Удлинение полипропиленовое диам. 200 мм, длина 2000 мм для конденсационных котлов | 312.87 | ELONG.TUBE D200mm L=2000mm HT |
Гидравлические аксессуары
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|---|---|---|---|---|---|
| KHG71402431- |  Скачать | Наполнитель полифосфатный для умягчителя воды (набор из 4 картриджей) | Наполнитель полифосфатный для умягчителя воды. В комплект поставки входит наполнитель для четырех картриджей. | 67.76 | POLYPHOSPHATE REFILL | |
| KHG71407831- |  Скачать | Смесительный клапан, резьба G1 | Смесительный клапан, резьба G1 | 68.3 | MIXING VALVE | |
| KHG71407851- |  Скачать | Мотор смесительного клапана | Мотор смесительного клапана, однофазный, синхронный, напряжение 220В, ход штока - 5.5 мм, Мощность - 6 ВА. | 164.28 | MIXING VALVE ENGINE | |
| KHG71407871- |  Скачать | Смесительный клапан, резьба G3/4 | Смесительный клапан, резьба G3/4 | 80.4 | MIXING VALVE G3/4 THREAD | |
| LSD79000031- |  Скачать | Гидравлический разделитель резьбовое соединение 2”, 8,5 м3/ч (до 120 кВт) | Гидравлический сепаратор, резьбовое соединение. Диаметр подводок 2 - Корпус d=100 мм. Применяется для подключения котлов в каскад суммарной мощностью до 120 кВт | 868.73 | HYDR.SEPARAT.DN50 FLANGE JUNCT | |
| LSD79000032- | Гидравлический разделитель, фланцевое соединение Dn65, 18 м3/ч (до 250 кВт) | Гидравлический сепаратор DN65, фланцевое соединение. Диаметр подводок 65 мм - Корпус d=150 мм. Применяется для подключения котлов в каскад суммароной мощностью до 250 кВт. Функцией гидравлического разделителя является отделение первичного (котлового) контура от вторичного (отопительного). При использовании гидравлического разделителя давление ΔP между коллекторами подачи и возврата близко к нулю. Гидравлическое устройство предназначенное для уравнивания давления в системе отопления | 1824.16 | HYDR.SEPARAT.DN65 FLANGE JUNCT | ||
| LSD79000033- |  Скачать | Гидравлический разделитель, фланцевое соединение Dn80, 28 м3/ч (до 450кВт) | Гидравлический сепаратор DN80, фланцевое соединение. Диаметр подводок 80 мм - Корпус d=200 мм. Применяется для подключения котлов в каскад суммарной мощностью до 450 кВт | 2619.8 | HYDR.SEPARAT.DN80 FLANGE JUNCT | |
| LSD79000034- |  Скачать | Гидравлический сепаратор DN100, фланцевое соединение, 56 м3/час, до 750 кВт | Гидравлический сепаратор DN100, фланцевое соединение. Диаметр подводок 100 мм - Корпус d=250 мм. Применяется для подключения котлов в каскад суммарной мощностью до 750 кВт | 2567.95 | HYDR.SEPARAT.DN100FLANGE JUNCT | |
| LSD79000042- |  Скачать | Фланцевые прокладки, болты и гайки для разделителя производительностью 28 м3/ч Dn80 | Фланцевые прокладки, болты и гайки для разделителя производительностью 28 м3/ч Dn80 | 115.71 | FLAN/GASK.KIT SEPARAT 28m3/HG2 | |
| LSD79000043- |  Скачать | Комплект прокладок, болтов и гаек для гидравлического разделителя производительностью 18 м3/ч Dn65. | Комплект прокладок, болтов и гаек для гидравлического разделителя производительностью 18 м3/ч Dn65. Комплект состоит из: стальных болтов (М16*60), гаек М16, шайб и 6-ти паронитовых прокладок. | 85.06 | Gaskets/nuts KIT for hydraulic SEPARAT 18m3 / HG2 | |
| LSD79000044- |  Скачать | Фланцевые прокладки, болты и гайки для разделителя производительностью 8,5 м3/ч G2 | Фланцевые прокладки, болты и гайки для разделителя производительностью 8,5 м3/ч G2 | 33.9 | FLAN/GASK.KIT SEPARAT8.5m3/HG2 | |
| 7106865-- |  Скачать | Трубы подачи/возврата в разделитель производительностью 8,5 м3/ч | Трубы подачи/возврата в разделитель производительностью 8,5 м3/ч | 833.95 | Input/output tube, capacity 8,5 cub.m ph | |
| 7106875-- |  Скачать | Трубы подачи/возврата в разделитель производительностью 18 м3/ч DN65 | Трубы подачи/возврата в разделитель производительностью 18 м3/ч DN65. Данные трубы предназначены для присоединения гидравлического разделителя к гидравлическим коллекторам. 2 стальные трубы одна прямая для подачи воды другая возврат из сиcтемы отопления | 914.71 | INPUT/OUTPUT TUBE 18 CUB.M PH | |
| 7106876-- |  Скачать | Трубы подачи/возврата в разделитель производительностью 28 м3/ч Dn80 | Трубы подачи/возврата в разделитель производительностью 28 м3/ч | 672.33 | INPUT/OUTPUT TUBE 28 CUB.M PH | |
| 7106879-- |  Скачать | Теплоизоляция для труб подачи/возврата в разделитель производительностью 8,5 м3/ч | Теплоизоляция для труб подачи/возврата в разделитель производительностью 8,5 м3/ч | 54.52 | TUBES INSULATION 8,5 CUB.M PH | |
| 7106889-- |  Скачать | Теплоизоляция для труб подачи/возврата в разделитель производительностью 18 м3/ч | Теплоизоляция для труб подачи/возврата в разделитель производительностью 18 м3/час. Служит для тепловой изоляции стальных труб, соединяющих гидравлический сепаратор с коллекторами | 66.09 | TUBES INSULATION 18 CUB.M PH | |
| 7106892-- |  Скачать | Теплоизоляция для труб подачи/возврата в разделитель производительностью 28 м3/ч | Теплоизоляция для труб подачи/возврата в разделитель производительностью 28 м3/ч | 59.88 | TUBES INSULATION 28 CUB.M PH |
Аксессуары для регулирования температуры и дистанционного управления оборудованием
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|---|---|---|---|---|---|
| KHG71406281- |  Скачать | Комнатный механический термостат от SIEMENS | Комнатный механический термостат от SIEMENS. Максимальное напряжение и ток на контактах 250В, 16А. Пределы регулирования 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): 1°C | 44.92 | ROOM THERMOSTAT KIT | |
| KHG71407681- |  Скачать | QAZ 36 - Датчик температуры воды контура ГВС для конденсационных котлов | Датчик температуры воды контура ГВС QAZ 36 для конденсационных котлов. Датчик температуры – терморезистор. При помощи этого датчика система управления котла определяет температуру горячей воды в бойлере.Датчик температуры (терморезистор устройство электрической цепи который имеет зависимость меняется температуры в помещении меняется его сопротивление) предназначен для измерения температуры наружного воздуха и изменения модуляции на газовой горелке. Используется только для подключения внешнего бойлера к одноконтурным котлам. | 12.19 | QAZ36 BOILER DHW SENSOR | |
| KHG71407891- |  Скачать | QAD 36 - Контактный датчик температуры для AGU 2.500 | QAD 36 - Контактный датчик температуры для AGU 2.500. Датчик используется для контроля температуры в смесительном контуре. Принцип действия: датчик крепится на трубе подачи в смесительном контуре, при изменении температуры воды в смесительном контуре изменяется электрическое сопротивление датчика и выдается температура на электронную плату котла. Датчик температуры (терморезистер устройство электрической цепи который имеет зависимость меняется температуры в помещении меняется его сопротивление) предназначен для измерения температуры наружного воздуха и изменения модуляции на газовой горелке. | 36.57 | QAD 36- CONT.T° SENS AGU 2.500 | |
| KHG71408671- |  Скачать | Комнатный программируемый недельный термостат Magictime | Magictime Plus - комнатный программируемый недельный термостат. Позволяет программировать температуру в помещении в течение недели. 2 уровня регулирования температуры помещения. Ручной или автоматический режимы работы. Дискретность программирования: 15 минут. Точность регулирования: 0,1°С. Режим антизаморозки (в положении выключено) | 134.38 | THERMOSTATE MAGISTIME | |
| KHG71408691- |  Скачать | Комнатный механический термостат TAM011MI | Комнатный механический термостат. Максимальное напряжение и ток на контактах 250В, 16А. Пределы регулирования 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): <1°C | 26 | THERMOSTAT MECHANICAL TAM011MI | |
| LSX71000002- |  Скачать | QAZ 36 - Датчик температуры воды контура ГВС для конденсационных котлов, длина 6 м | Датчик температуры воды контура ГВС для конденсационных котлов, длина 6 м | 22.49 | T°SENSOR FOR WHS HT MODELS 6m | |
| LSX71000003- |  Скачать | Внутренний модуль управления дополнительным контуром AVS 75 для котлов POWER HT 230-650 кВт | Внутренний модуль управления дополнительным контуром AVS 75 для котлов POWER HT 230-650 кВт. Может использоваться в системах с котлами, установленными в каскаде до 16 штук, с приготовлением ГВС через бойлер. Подключается к одному из котлов, управляет 3-мя независимыми релейными выходами, 2-мя датчиками температуры, имеет 1-н вход для подключения термостата бойлера и 1-н управляющий вход. отличается от AVS 75 наличием проводов для крепления внутри котла. | 302.26 | CNTRL MODUL.ADD.CIRCUIT INSIDE | |
| 7104408-- |  Скачать | OCI 345 - BUS-интерфейс | BUS-интерфейс OCI 345. Необходим для подключения котлов в каскаде или для подключения котла(-ов) к автоматике RVS46. Соединяется шлейфом с платой котла и создает контакты низковольтной LPB-шины. Устанавливается внутри котла, позволяет объединять несколько котлов в один каскад. Через этот блок осуществляется управление котлами в каскаде (подобно переходнику). Низковольтный блок управления, не более 12 В. | 117.97 | INTERFACE THINK | |
| 7104873-- |  Скачать | QAC 34 - Датчик уличной температуры для конденсационных котлов | Датчик уличной температуры QAC 34 для конденсационных котлов. При использовании датчика температуры воды в системе отопления автоматически изменяется в зависимости от температуры воздуха на улице (подробнее смю инструкции по установке и эксплуатации на котлы). Принцип действия: датчик уличной температуры крепится на улице. Терморезистор означает, что при изменении температуры на улице, меняется его сопротивление. Далее электронная плата считывает эти показания и дает информацию о температуре на улице. | 35.32 | OUTDOOR SENSOR QAC34 | |
| 7105037-- |  Скачать | AVS75 - Внешний модуль для управления дополнительными контурами для BSB-шины | AVS 75 - внешний модуль управления для управления дополнительными контурами для конденсационных котлов. Используется с котлами LUNA Duo-tec MP. Расширяет возможности электронной платы котла. Может использоваться как многофункциональный модуль или для управления смесительного контура отпления. Подключается к одному из котлов, управляет 3-мя независимыми релейными выходами, 2-мя датчиками температуры, имеет 1-н вход для подключения термостата бойлера и 1-н управляющий вход. Поставляется в белом корпусе с прозрачной крышкой. Имеет высоковольтные – 220В и низковольтные – 12В элементы управления. | 287.07 | EXTERNAL CONTROL MODULE | |
| 7105199-- |  Скачать | RVS46 - Внешний модуль для управления дополнительными контурами для BUS-шины | RVS 46 - внешний модуль для управления дополнительными контурами для конденсационных котлов. Используется с котлами LUNA Duo-tec MP. Модуль поставляется в белом коробе для настенного монтажа, устанавливается снаружи и является программируемым контроллером. Соединяется с котлом через низковольтную LPB-шину, не более 12 В. Расширяет возможности электронной платы котла. Позволяет управлять одним смесительным контуром, например напольным низкотемпературным отоплением. Состоит из нескольких реле и клемных колодок для подсоединения котлов, насосов и датчиков температур. Потребляет напряжение 220 вольт. | 430.07 | EXTERNAL CONTROL MODULE | |
| A7721217 |  Скачать | OZW 672.04 Веб-сервер | Система удаленного управления котлом (или каскада котлов) OZW67204 через глобальную сеть интернет. Представляет электронный блок в пластиковом корпусе, который для работы соединяется кабелем с котлом и устройством, обеспечивающим соединение с интернетом. Управление осуществляется с любого телефона, планшета или ПК, через личный кабинет на сайте. В комплекте 1. Электронный блок. 2. Блок питания. 3. Ethernet кабель. 4. Кабель mini-usb | 1422.49 | KIT WEB SERVER OZW67204 SIEM. | |
| BX4991100068 |  Скачать | Датчик температуры воды в бойлере ГВС (KHG71407681) для котлов ECO-4s, ECO Four, Duo-tec Compact и LUNA Duo-tec E | 9.71 | DHW temperature sensor for boilers ECO-4s, ECO Four, Duo-tec Compact and LUNA Duo-tec E |
Прочие аксессуары
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|---|---|---|---|---|---|
| KHG71412571- |  Скачать | Установка нейтрализации конденсата - напольные котлы | Установка нейтрализации конденсата. Предназначена для нейтрализации конденсата от конденсационных напольных котлов котлов, установленных в каскаде. Мощность котлов от 230 до 350кВт. Принцип работы: Устройство представляет собой емкость, внутрь которой помещается наполнитель. По входному каналу внутрь емкости поступает конденсат из котла, отстаивается, взаимодействует с наполнителем и по мере заполнения емкости через выходной канал самотеком удаляется в канализацию. Наполнитель - гранулят, состоящий из карбоната кальция CAS №1317-65-3, ЕС №215-279-6. Продукция не включена ни в один из классов опасности, предусмотренных Постановлением №52 от 03/02/97 (Директива 67/548/СЕЕ). Габаритные размеры - 260х330х225 | 372.61 | NEUTRALIZER FILTER | |
| KHG71413541- |  Скачать | Наполнитель для установки по нейтрализации конденсата - напольные котлы | Наполнитель для установки по нейтрализации конденсата - напольные котлы. Предназначен для нейтрализации конденсата от напольных котлов, установленных одиночно или в каскаде. Пакет с заполнителем весит 4,9 кг. Применяется для установки KHG714125710 | 61.69 | NEUTRALIZATION CONDENS.KIT FSB | |
| 62350000 |  Скачать | Смазка Molykote | Смазка Molykote. Используется для смазки тороидальных прокладок в гидравлических соединениях котлах | 77.07 | MOLYKOTE 111 COMPOUND (100 G) | |
| 614590 | Чемоданчик BAXI с инструментам | В комплект поставки входят: чемоданчик 440Х350Х140 магнитная отвертка с различными насадками отвертка плоская 3Х100 отвертка плоская 6,5Х150 отвертка укороченная плоская 6,5Х30 отвертка укороченная крестовая 4,5Х30 отвертка укороченная крестовая 6Х30 ключ разводной 250 мм клещи для труб с регулируемым зевом до 24 мм (галочки) комплект ключей шестигранных, 9 шт., 1,5-10 ножницы с изолированными ручками ключи гаечные 6/7 8/9 10/11 12/13 14/15 16/17 ключ шарнирный 7 мм. | 1032.97 | CASE COMPLETE OF TOOLS | ||
| RT25001 |  Скачать | Разделительный трансформатор для котельного оборудования BAXI Balance 250 | Разделительный трансформатор для котельного оборудования BAXI Balance 250. | 113.39 | Isolating transformer BAXI Balance 250 |
-
