711460001

SLIM HPS 1.80 (A7114600)

7114600 - 00380229452108055479

A7114600

Доступно в текущих заказах

Наличие на складах партнеров

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет
Инструкция на менеджер горения.pdf
BIM_модель_Slim HPS.rfa
Slim HPS котлы чугунные-инструкция (до 2016 г.).pdf

Открыть чертеж

-

SLIM HPS 1.80 Котел газовый напольный, 80 кВт, с чугунным теплообменником, одноконтурный

BAXI

8022945988603

266

293

1000

940

645

Котлы водогрейные газовые

Неконденсационный

Встроенная

Напольный

Одноконтурный

Открытая камера сгорания

Естественная тяга

Да

Чугун

Электророзжиг основной горелки

По току ионизации

78.7

56

87.4

62.2

9.2

6.8

90

87.2

28

9

180

5

20

16

230

5968

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина
22711547100GLASS FIBRE SEALING CORD 10Термостойкий уплотнительный шнур D10 мм24.5Где купитьСкачать
46711547200PIN M5 ZNШпенек крепежный М52.83Где купитьСкачать
47711547300SPRING CLIPПружина крепежная2.1Где купитьСкачать
34711547400 СкачатьGASKET 19.5X27X3Уплотнение Ø19.5X27X32.12Где купитьСкачать

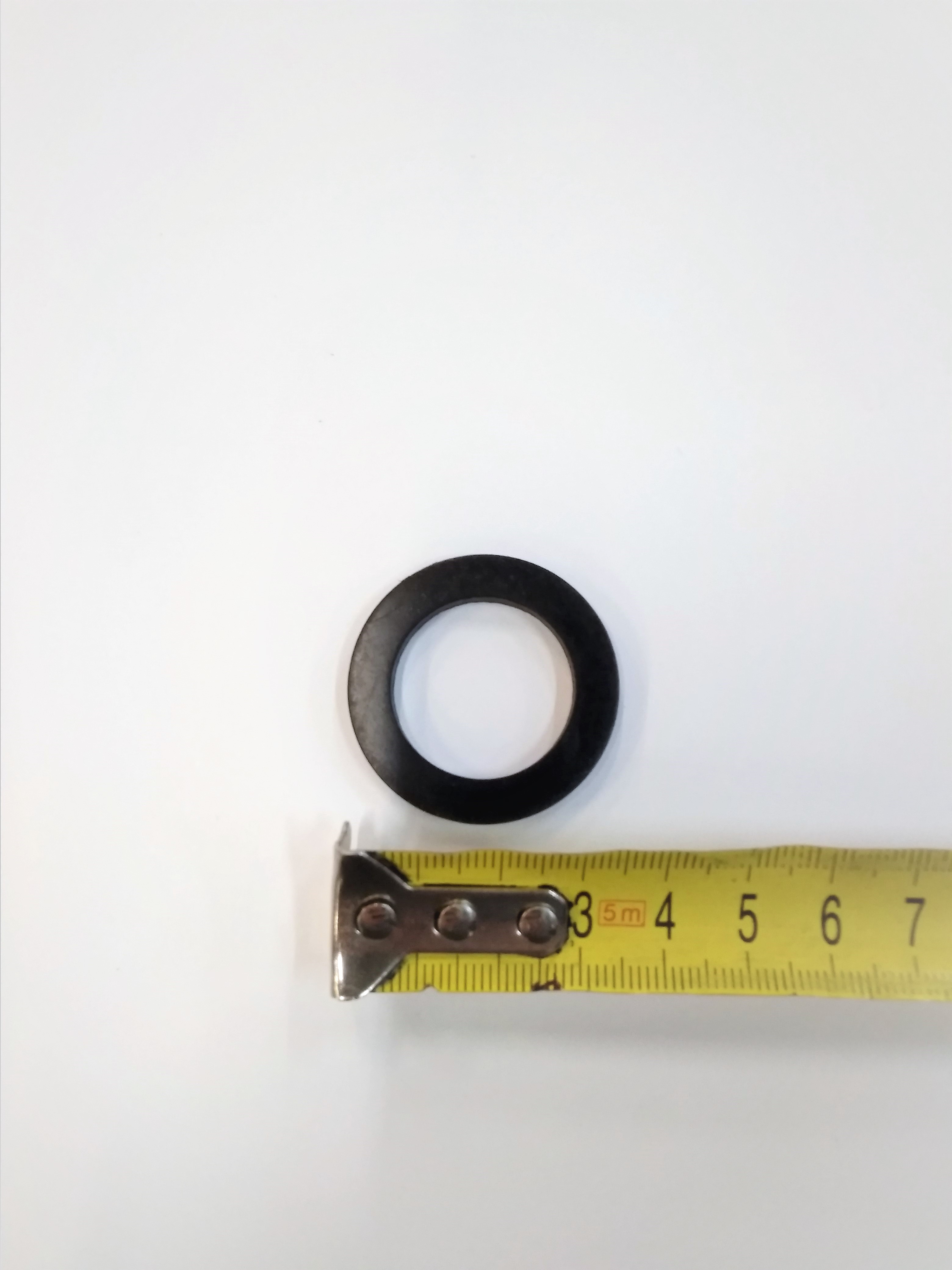

33711547500 Скачать GASKET NPR 24X35X4Уплотнение 24X35X44.03Где купитьСкачать
7711547600 СкачатьGASKET 47,3X61X2Уплотнение Ø47,3X61X28.07Где купитьСкачать
8711547700PLUG 1-1/2Пробка 1‐1/2 Нр20.49Где купитьСкачать
9711547800REDUCER 1-1/2 X3/4Пробка проходная 1‐1/2X3/420.49Где купитьСкачать
67711547900CONTACT SPRINGПружина плоская3.33Где купитьСкачать
53711548000TERMINAL STRIPКлеммная колодка17.09Где купитьСкачать
20711548100 СкачатьBULB HOLDER 1/2 L=190Гильза 1/2L=190 мм36.8Где купитьСкачать
21711548200SMOKE CHAMBERКороб выпрямителя тяги399.22Где купитьСкачать
41711548500TRAYПоддон180.8Где купитьСкачать
44711548800 СкачатьCASING RIGHT HAND SIDE PANELПанель облицовочная правая209.05Где купитьСкачать
45711548900 СкачатьCASING LEFT HAND SIDE PANELПанель облицовочная левая160.88Где купитьСкачать
700711549000COMPLETE CONTROL PANELПанель управления в сборе787.87Где купитьСкачать
719711549200 Скачать L.P.G. CONVERSION KITКомплект перевода на сжиженный газ185.8Где купитьСкачать

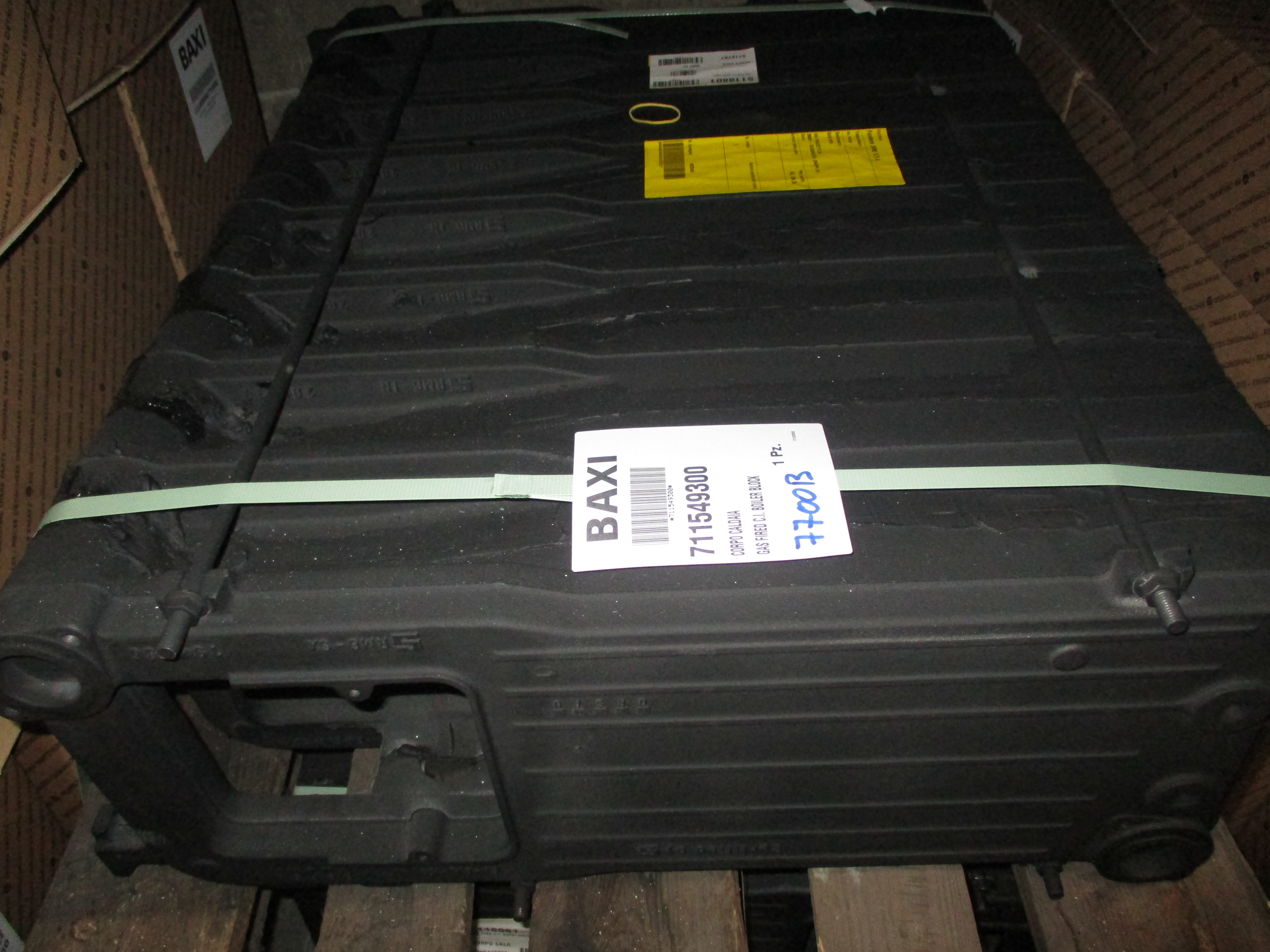

711711549300 СкачатьGAS FIRED C.I. BOILER BLOCKТеплообменник в сборе3650.59Где купитьСкачать
31711549400 Скачать ELECTRODES IGNITION-IONISATIONБлок электродов в сборе159.95Где купитьСкачать
6711549900TIE-ROD M10X875Шпилька резьбовая M10X87520.34Где купитьСкачать
13711550200STUD M10X33Шпилька резьбовая M10X342.1Где купитьСкачать
61711550300 Скачать H.L. STAT 100½CТермостат перегрева 100°C61.43Где купитьСкачать
62711550400 Скачать SMOKE STATТермостат контроля тяги74.78Где купитьСкачать
58711550500 Скачать SWITCH WITH WARNING LIGHTКнопка со светоиндикацией24.41Где купитьСкачать
17711550600COMBUSTION CHAMBER DOORКрышка камеры сгорания задняя44.7Где купитьСкачать
19711550700 СкачатьSIGHT GLASSСтекло смотровое16.53Где купитьСкачать
10711550800DRAIN COCK 3/4Кран сливной 3/468.24Где купитьСкачать
26711550900ALUMINIUM WASHER 10Шайба алюминиевая Ø101.74Где купитьСкачать
25711551000PRESSURE TEST NIPPLE  1/8Штуцер контроля давления газа Ø1/86.82Где купитьСкачать
40711551100 Скачать MODULATOR V4336A 3>20 MBAR METМодулятор клапана газового HONEYWELL310.45Где купитьСкачать
37711551200 СкачатьGAS VALVE OPERATOR 4Катушки клапана газового HONEYWELL470.83Где купитьСкачать
18711551300SIGHT FRAMEРамка крепления стекла6.82Где купитьСкачать

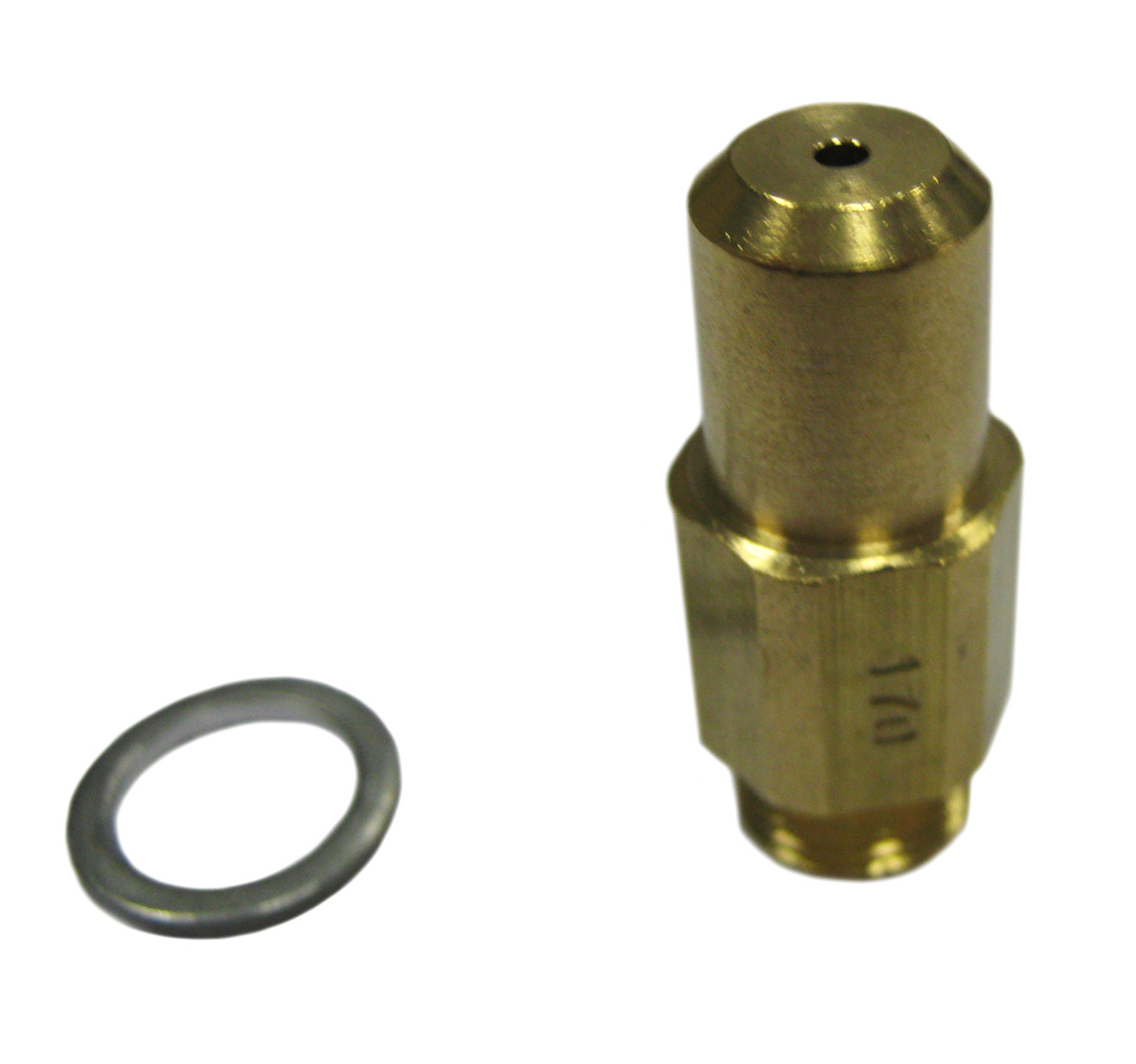

27711551400 Скачать NOZZLE  1,70N FOR LPGФорсунка для сжиженного газа G31Ø1,7019.6Где купитьСкачать
27711551500 СкачатьNOZZLE  2,95Форсунка для природного газа G20Ø2,9512.38Где купитьСкачать
707711551600SET BOILER ASSEMBLING TOOLSНабор приспособлений для сборки теплообменника4947.04Где купитьСкачать
12711551700 СкачатьFLANGE OVAL GASKETУплотнение фланца6.1Где купитьСкачать
59711551800 Скачать RESET KNOBКнопка перезагрузки27.35Где купитьСкачать
63711551900 СкачатьBULB HOLDER REDUCERРезьбовая втулка крепления зонда контроля тяги6.82Где купитьСкачать
710711552000 СкачатьCLEANING BRUSHЕршик для чистки теплообменника24.73Где купить-

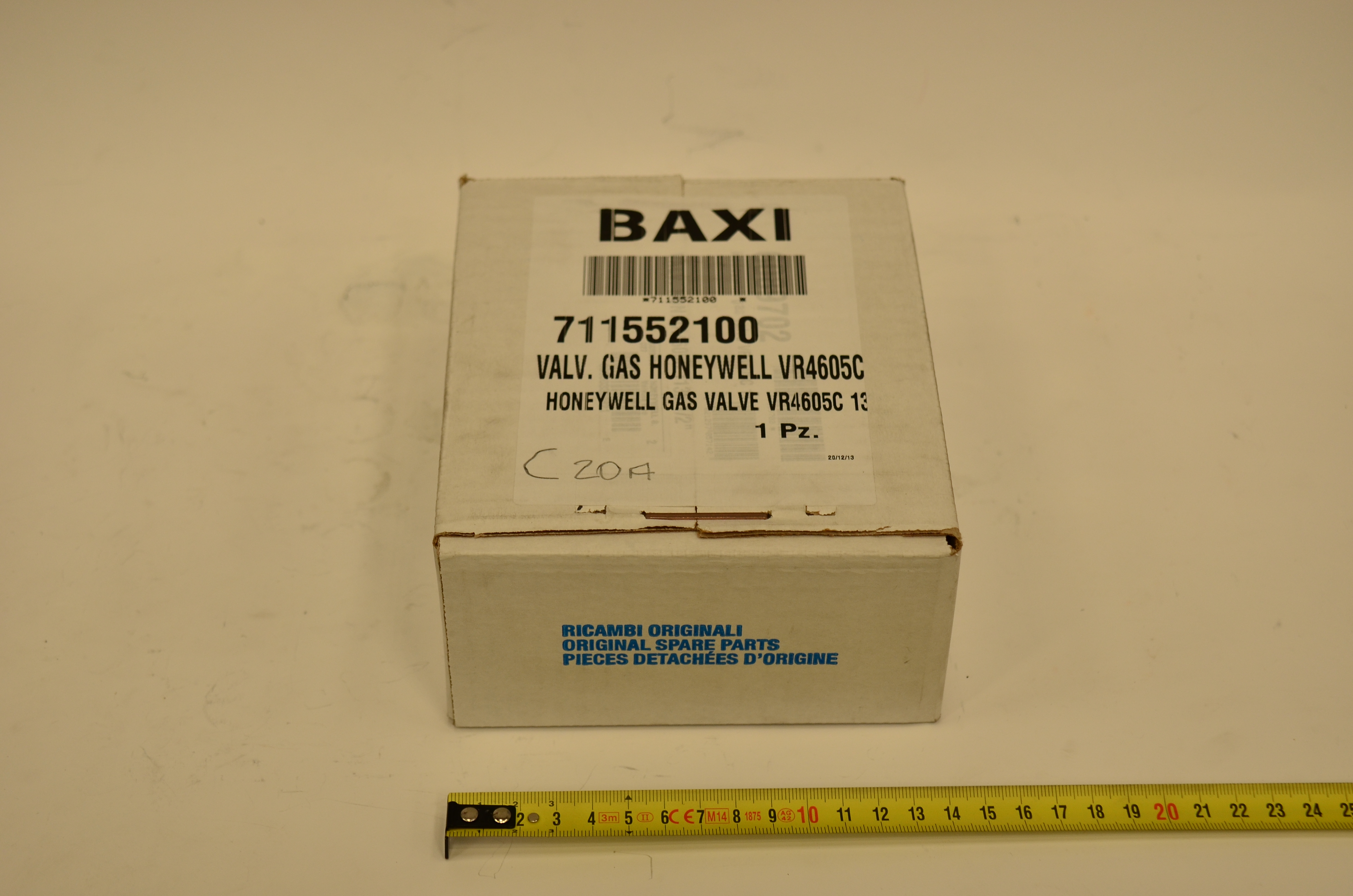

36711552100 Скачать GAS VALVE VR4605C 13Клапан газовый HONEYWELLVR4605C113392.37Где купитьСкачать
29711552400BURNER BAR TYPE 928/9Трубка горелки тип 928/971.66Где купитьСкачать
28711552500BURNER SECURING BRACKETСкоба крепления рампы горелки4.03Где купить-
4711552600 СкачатьLEFT HAND END SECTIONСекция чугунная левая455.12Где купитьСкачать
3711552700 СкачатьINTERMEDIATE SECTIONСекция чугунная средняя442.9Где купитьСкачать
14711552800WATER DISTRIBUTOR 1-1/2Гидроразделитель 1‐1/2121.9Где купитьСкачать
15711553000 СкачатьCOMBUSTION CHAMBER DOOR INSULTТермоизоляция камеры сгорания левая17.95Где купитьСкачать
16711553100 СкачатьCOMBUST. CHAMBER REAR DOOR INUТермоизоляция камеры сгорания14.28Где купитьСкачать
24711553200BURNER MANIFOLDРампа горелки317.29Где купитьСкачать
30711553500PILOT/ELECTRODE SUPPORTСуппорт крепления запальной горелки42.86Где купить-
42711553600CASING REAR PANELПанель облицовочная задняя196.04Где купитьСкачать

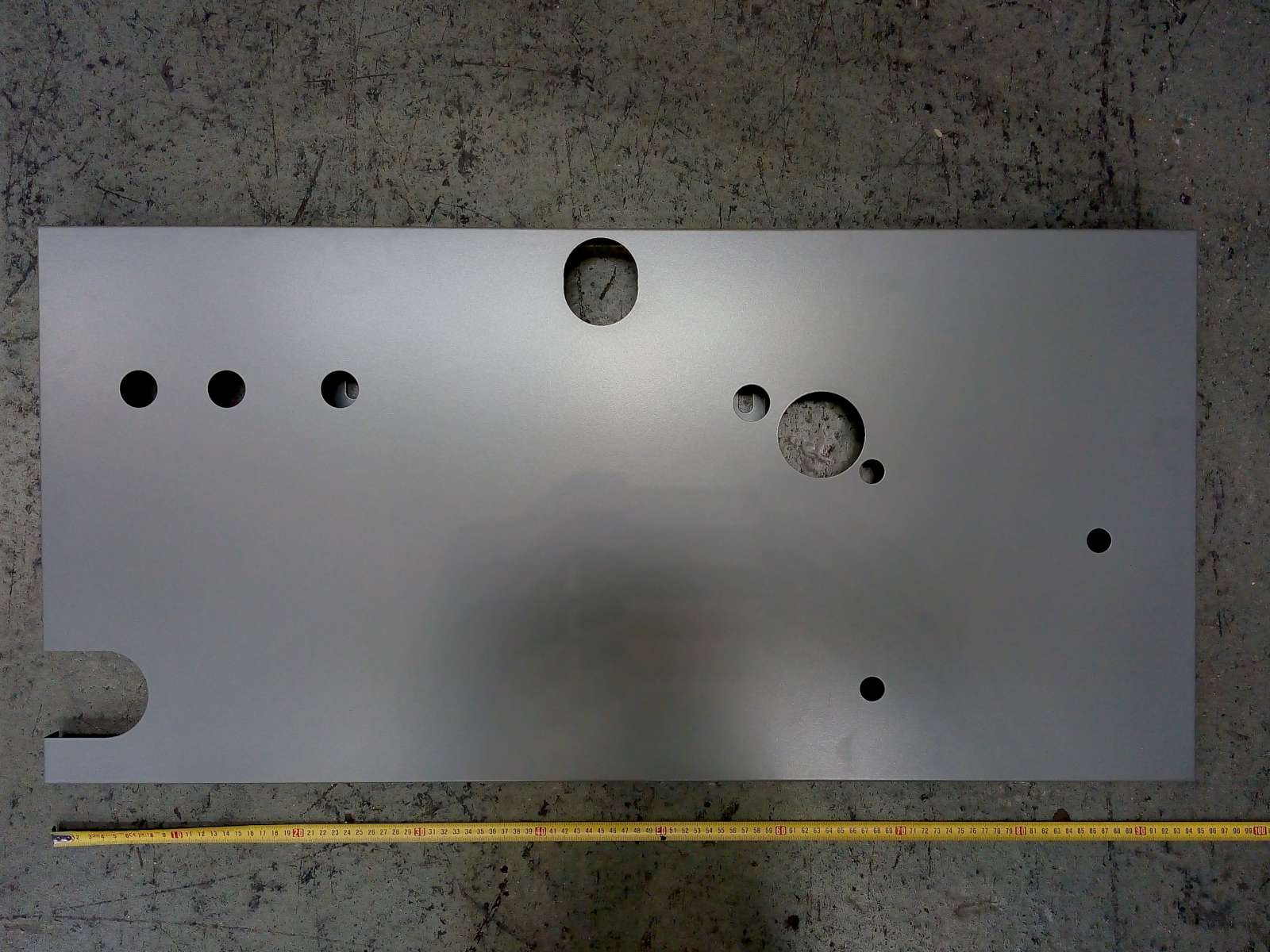

43711553900CASING INNER FRONT PANELПанель передняя внутренняя168.98Где купитьСкачать
1711554200 Скачать RIGHT HAND END SECTIONСекция чугунная правая390.95Где купитьСкачать
50711554300 Скачать THERMOMETERТермометр51.18Где купитьСкачать
64711554400BRASS NUT M12X1Гайка латунная M12X23.62Где купить-
2711554500 СкачатьINTERMEDIATE SECTION WITH DRILСекция чугунная средняя с отверстием427.17Где купитьСкачать
69711554600PLASTIC PLUGЗаглушка пластиковая28.18Где купить-
51711554700 Скачать ADJUSTABLE BOILER STAT TRZТермостат рабочий78.43Где купитьСкачать
35711554800SQUARE FLANGE WITH 1 CONNECTOФланец соединительный газового клапана 144.36Где купить-
55711554900 Скачать BRAHMA FM11 CONTROL BOXМенеджер горения BRAHMA FM11229.54Где купить4635766484600Скачать
706711555100 Скачать CABLE FOR IONISATION ELECTRODEКабель электрода ионизации17.95Где купитьСкачать
5711555200 СкачатьPUSH NIPPLE 1-1/2Ниппель 1‐1/212.08Где купить-
54711555300CONTROL PANEL PROTECTING COVERКрышка панели управления75.25Где купить-
57711555400 СкачатьCONTROL PANELПанель управления100.57Где купитьСкачать
705711555500 Скачать IGNITION ELECTRODEКабель электрода розжига33.08Где купитьСкачать
709711555600 Скачать FUSE F3,15A 250VПредохранитель плавкий F 3,15A 250V3.48Где купитьСкачать
52711555700 СкачатьKNOB  35Рукоятка термостата Ø3518.67Где купитьСкачать
704711555800GAS VALVE CONNECTORПроводка электрическая с коннекторами газового клапана34.13Где купитьСкачать
11711555900 СкачатьINECO COIL RECTIFIED CONNECOКоннектор модулятора газ. клапана с проводом54.86Где купитьСкачать
66711556200 СкачатьL.P.G. ADAPTORАдаптер сжиженного газа63.97Где купить-
32711556300GAS INLET PIPEТруба газовая подводящая51.26Где купить-
708711556500AIR/SMOKE TEST PRESSURE POINTШтуцер с заглушкой для контроля продуктов сгорания40.89Где купить-
56711556600 Скачать ANTI-JAMMING FILTERФильтр подавления радиопомех40.89Где купитьСкачать
701711556800CONNECTION KIT FOR RVA43 PROGAНабор коннекторов для RVA4398.3Где купить-
23711556900TOP COVER SUPPORTКронштейн крепления верхней панели31.06Где купить-
7027115570007 POLE CONNECTOR FOR CONTROL OПроводка электрическая с семиполюсным разъемом27.78Где купитьСкачать
7037115571004 POLE CONNECTOR FOR CONTROL OПроводка электрическая с четырехполюсным разъемом24.73Где купитьСкачать

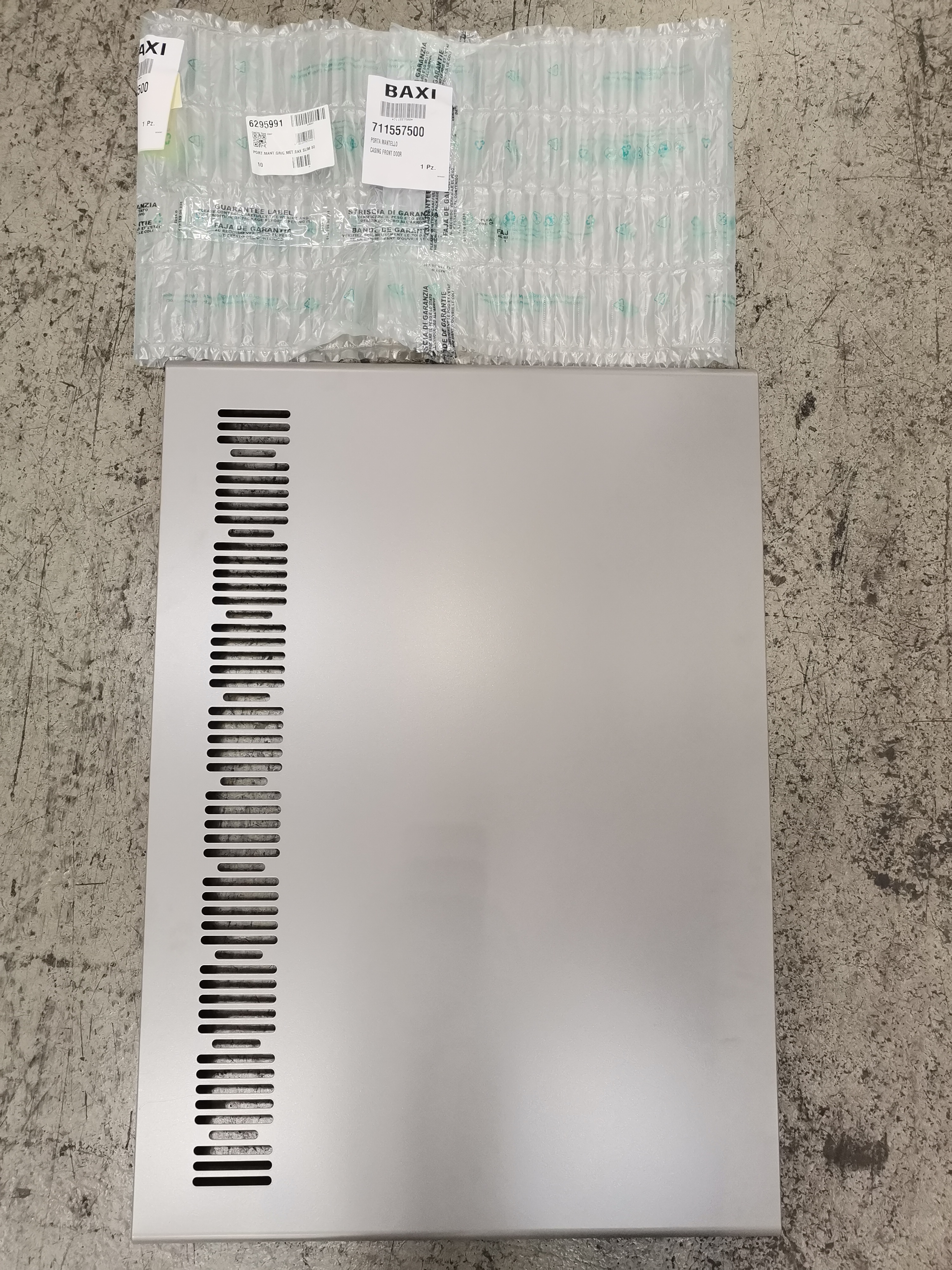

48711557500 СкачатьCASING FRONT DOORПанель облицовочная передняя261.77Где купить-
49711557800CASING FRONT UPPER PANELПанель передняя пластиковая37.15Где купить-
65711558100 СкачатьCASING TOP COVERПанель облицовочная верхняя236.63Где купить-
68711558500PLASTIC PLUGЗаглушка пластиковая28.18Где купить-
40722006200 СкачатьMODULATOR V4336A GPLМодулятор клапана газового V4336A GPL662.14Где купить-
55766484600 СкачатьCONTROL BOX+CONNECTORS ASS.Менеджер горения BRAHMA FM11393.81Где купить4636YES-
Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
Аксессуары для притока воздуха и отвода продуктов сгорания по раздельным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
Гидравлические аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KFG71407961- СкачатьУстройство для низкотемпературного контураУстройство для низкотемпературного контура.В комплект поставки входят:- гидравлический коллектор,- 2 насоса,- смесительный клапан, - блок управления.0PARTAGE TWIN CIRC.CONTROL BOX
KHG71402431- СкачатьНаполнитель полифосфатный для умягчителя воды (набор из 4 картриджей)Наполнитель полифосфатный для умягчителя воды. В комплект поставки входит наполнитель для четырех картриджей.70.28POLYPHOSPHATE REFILL
Аксессуары для регулирования температуры и дистанционного управления оборудованием
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KHG71408671- СкачатьКомнатный программируемый недельный термостат MagictimeMagictime Plus - комнатный программируемый недельный термостат. Позволяет программировать температуру в помещении в течение недели. 2 уровня регулирования температуры помещения. Ручной или автоматический режимы работы. Дискретность программирования: 15 минут. Точность регулирования: 0,1°С. Режим антизаморозки (в положении выключено)0THERMOSTATE MAGISTIME
KHG71408691- СкачатьКомнатный механический термостат TAM011MIКомнатный механический термостат. Максимальное напряжение и ток на контактах 250В, 16А. Пределы регулирования 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): <1°C26.97THERMOSTAT MECHANICAL TAM011MI
7106138-- СкачатьКороб настенного монтажа контроллера E8 с клеммными колодками WAG2Короб настенного монтажа каскадного регулятора E8 с клеммными колодками в комплекте. С самим регулятором клеммные колодки не поставляются.411.13WAG2 WALL MOUNT. CASE
7107202-- Скачать Каскадный регулятор Е8Каскадный регулятор Е8. Позволяет управлять каскадом из 4-ех котлов SLIM. Также управляет приоритетным нагревом бойлера, одним прямым контуром и смесительным контуром с трехходовым клапаном. В комплекте 3 датчика температуры - уличный, датчик бойлера и датчик каскада. В комплект входят: Собственно контроллер 7104901-- Датчик уличной температуры KHW71413981- Погружной датчик KHW71413991- Накладной датчик KHW71414001- Инструкция766.92CASCADE E8 CONTROL.COMMUT. KIT
Прочие аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
62350000 СкачатьСмазка MolykoteСмазка Molykote. Используется для смазки тороидальных прокладок в гидравлических соединениях котлах79.94MOLYKOTE 111 COMPOUND (100 G)
614590Чемоданчик BAXI с инструментамВ комплект поставки входят: чемоданчик 440Х350Х140 магнитная отвертка с различными насадками отвертка плоская 3Х100 отвертка плоская 6,5Х150 отвертка укороченная плоская 6,5Х30 отвертка укороченная крестовая 4,5Х30 отвертка укороченная крестовая 6Х30 ключ разводной 250 мм клещи для труб с регулируемым зевом до 24 мм (галочки) комплект ключей шестигранных, 9 шт., 1,5-10 ножницы с изолированными ручками ключи гаечные 6/7 8/9 10/11 12/13 14/15 16/17 ключ шарнирный 7 мм.0CASE COMPLETE OF TOOLS
ST40001 Скачать Инверторный стабилизатор для котельного оборудования BAXI Energy 400Инверторный стабилизатор для котельного оборудования BAXI ENERGY 400.123.66Voltage stabilizer BAXI Energy 400
RT25001 СкачатьРазделительный трансформатор для котельного оборудования BAXI Balance 250Разделительный трансформатор для котельного оборудования BAXI Balance 250.148.53Isolating transformer BAXI Balance 250
ST60001 СкачатьИнверторный стабилизатор для котельного оборудования BAXI ENERGY 600Инверторный стабилизатор для котельного оборудования BAXI ENERGY 600.143.37Voltage stabilizer BAXI Energy 600
RSW300301Настенный источник бесперебойного питания для котельного оборудования BAXI Reserve 300/3 на 3 часа автономной работы котла373.18BAXI Reserve 300/3
RSF300801Напольный источник бесперебойного питания для котельного оборудования BAXI Reserve 300/8 на 8 часов автономной работы котла460.78BAXI Reserve 300/8
