711460101

SLIM HPS 1.99 (A7114601)

7114601 - 00380229452404116355

A7114601

Доступно в текущих заказах

Наличие на складах партнеров

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет
Инструкция на менеджер горения.pdf
BIM_модель_Slim HPS.rfa

Открыть чертеж

-

SLIM HPS 1.99 Котел газовый напольный, 99 кВт, с чугунным теплообменником, одноконтурный

BAXI

8022945988610

322

352

1000

1140

645

Котлы водогрейные газовые

Неконденсационный

Встроенная

Напольный

Одноконтурный

Открытая камера сгорания

Естественная тяга

Да

Чугун

Электророзжиг основной горелки

По току ионизации

98.6

69.9

109.5

77.7

11.6

8.5

89.9

87.5

34

11

225

5

20

16

230

6688

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина
22711547100GLASS FIBRE SEALING CORD 10Термостойкий уплотнительный шнур D10 мм24.1Где купитьСкачать
46711547200PIN M5 ZNШпенек крепежный М52.78Где купитьСкачать
47711547300SPRING CLIPПружина крепежная2.07Где купитьСкачать

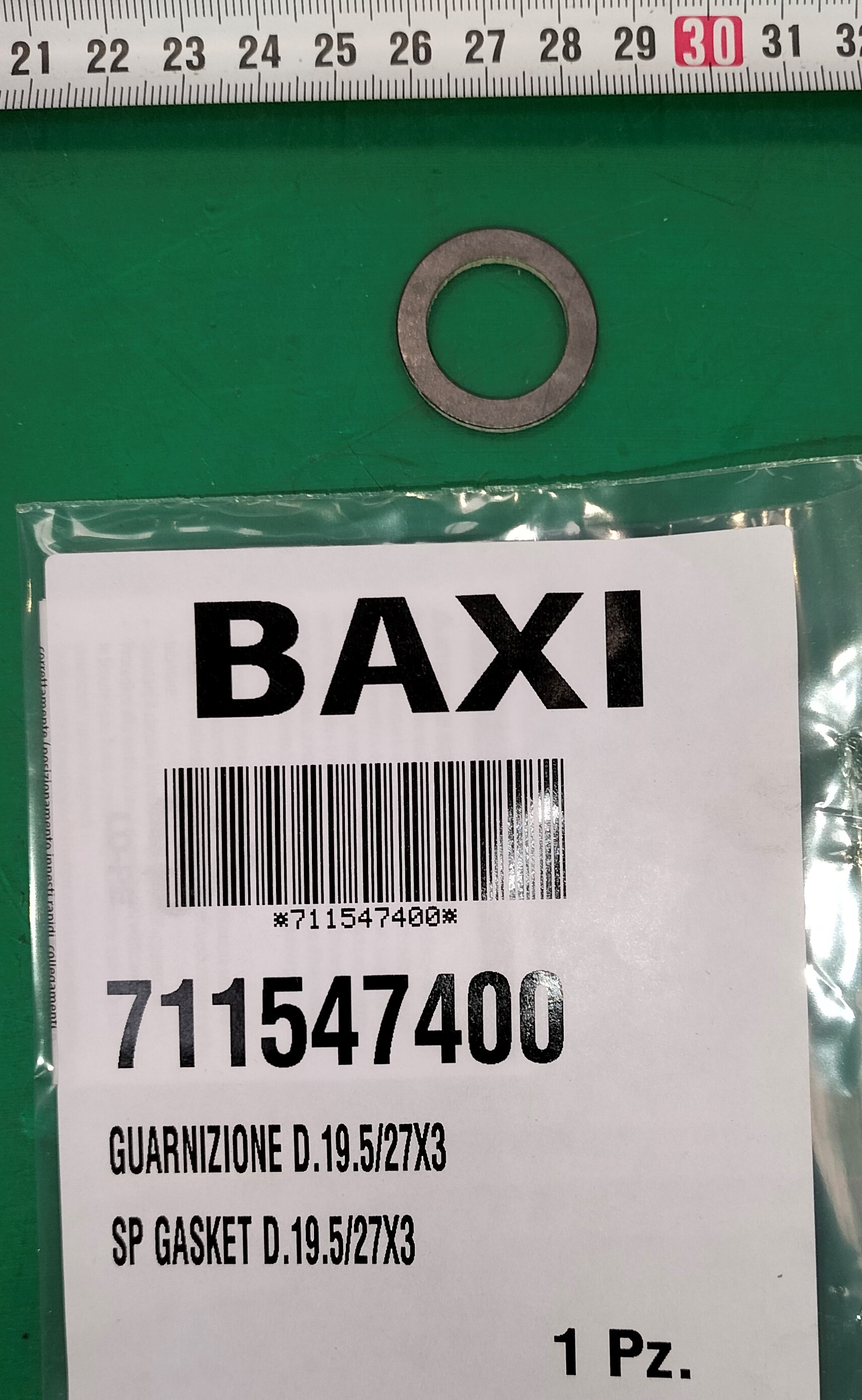

34711547400 СкачатьGASKET 19.5X27X3Уплотнение Ø19.5X27X32.07Где купитьСкачать
33711547500 Скачать GASKET NPR 24X35X4Уплотнение 24X35X43.96Где купитьСкачать
7711547600 СкачатьGASKET 47,3X61X2Уплотнение Ø47,3X61X27.94Где купитьСкачать
8711547700PLUG 1-1/2Пробка 1‐1/2 Нр20.15Где купитьСкачать
9711547800REDUCER 1-1/2 X3/4Пробка проходная 1‐1/2X3/420.15Где купитьСкачать
67711547900CONTACT SPRINGПружина плоская2.78Где купитьСкачать
53711548000TERMINAL STRIPКлеммная колодка16.81Где купитьСкачать
20711548100 СкачатьBULB HOLDER 1/2 L=190Гильза 1/2L=190 мм28.92Где купитьСкачать
21711548300 СкачатьSMOKE CHAMBERКороб выпрямителя тяги367.26Где купитьСкачать
41711548600TRAYПоддон208.1Где купитьСкачать

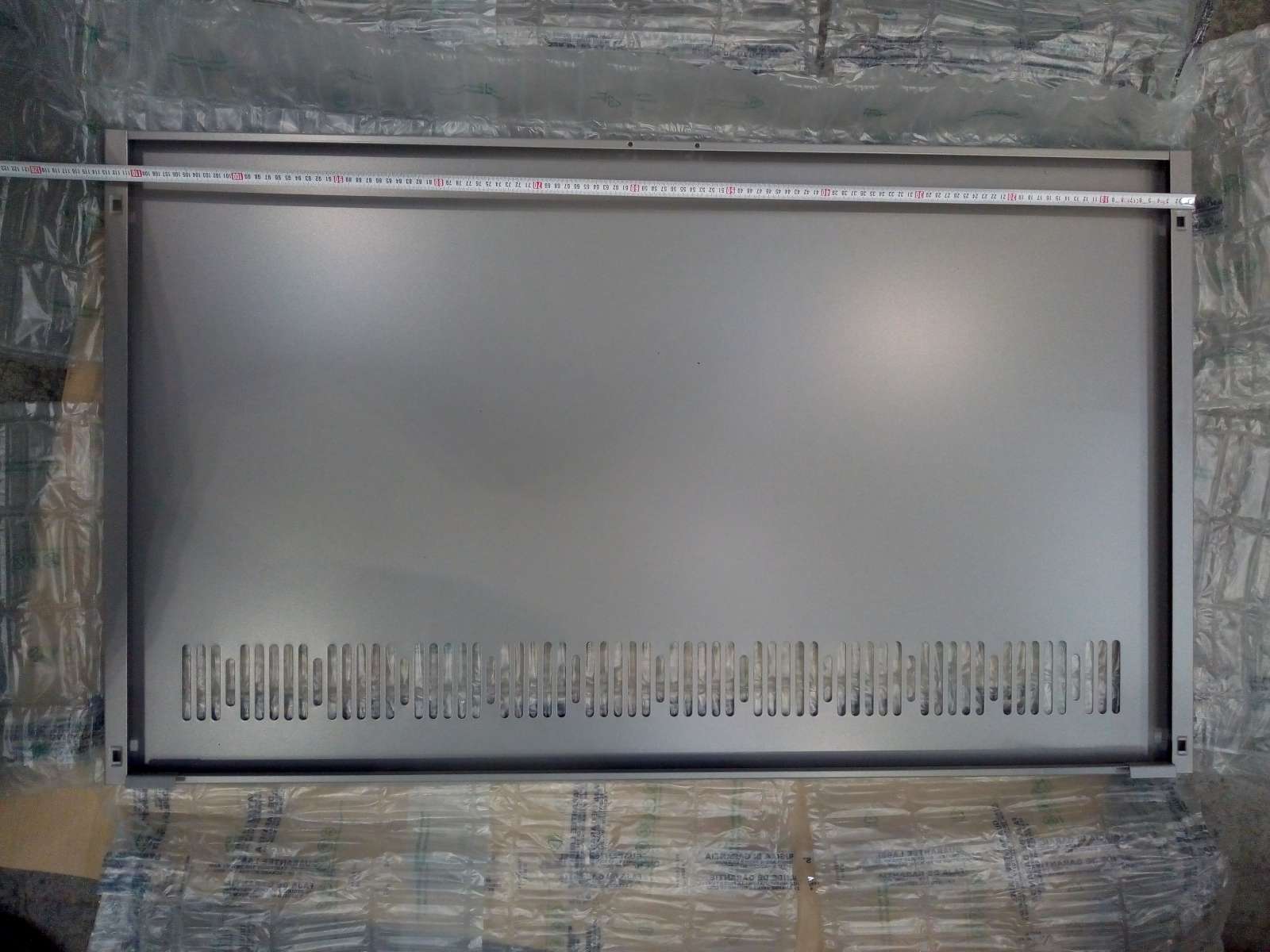

44711548800 СкачатьCASING RIGHT HAND SIDE PANELПанель облицовочная правая205.62Где купитьСкачать
45711548900 СкачатьCASING LEFT HAND SIDE PANELПанель облицовочная левая175.92Где купитьСкачать
700711549000COMPLETE CONTROL PANELПанель управления в сборе774.95Где купитьСкачать
31711549400 Скачать ELECTRODES IGNITION-IONISATIONБлок электродов в сборе148.52Где купитьСкачать
712711549500GAS FIRED C.I. BOILER BLOCKТеплообменник в сборе3754.52Где купитьСкачать

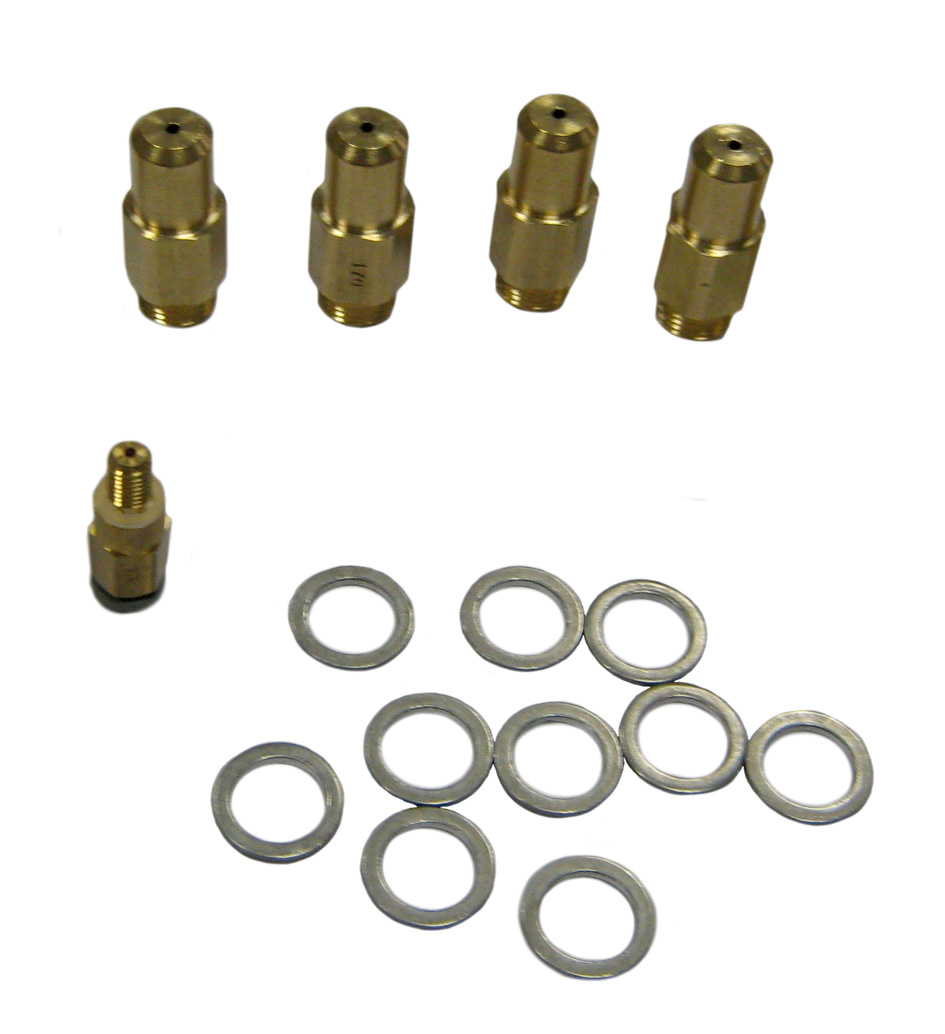

720711549700 Скачать L.P.G. CONVERSION KITКомплект перевода на сжиженный газ212.92Где купитьСкачать
6711550000TIE-ROD M10X1075Шпилька резьбовая M10X107520.01Где купитьСкачать
13711550200STUD M10X33Шпилька резьбовая M10X342.07Где купитьСкачать
61711550300 Скачать H.L. STAT 100½CТермостат перегрева 100°C60.42Где купитьСкачать
62711550400 Скачать SMOKE STATТермостат контроля тяги73.55Где купитьСкачать
58711550500 Скачать SWITCH WITH WARNING LIGHTКнопка со светоиндикацией24.01Где купитьСкачать
17711550600COMBUSTION CHAMBER DOORКрышка камеры сгорания задняя43.97Где купитьСкачать
19711550700 СкачатьSIGHT GLASSСтекло смотровое20.32Где купитьСкачать
10711550800DRAIN COCK 3/4Кран сливной 3/467.12Где купитьСкачать
26711550900ALUMINIUM WASHER 10Шайба алюминиевая Ø101.71Где купитьСкачать
25711551000PRESSURE TEST NIPPLE  1/8Штуцер контроля давления газа Ø1/86.71Где купитьСкачать
40711551100 Скачать MODULATOR V4336A 3>20 MBAR METМодулятор клапана газового HONEYWELL305.36Где купитьСкачать
37711551200 СкачатьGAS VALVE OPERATOR 4Катушки клапана газового HONEYWELL463.11Где купитьСкачать
18711551300SIGHT FRAMEРамка крепления стекла6.71Где купитьСкачать
27711551400 Скачать NOZZLE  1,70N FOR LPGФорсунка для сжиженного газа G31Ø1,7013.96Где купитьСкачать
27711551500 СкачатьNOZZLE  2,95Форсунка для природного газа G20Ø2,9513.52Где купитьСкачать
707711551600SET BOILER ASSEMBLING TOOLSНабор приспособлений для сборки теплообменника4865.94Где купитьСкачать
12711551700 СкачатьFLANGE OVAL GASKETУплотнение фланца6.76Где купитьСкачать
59711551800 Скачать RESET KNOBКнопка перезагрузки26.9Где купитьСкачать
63711551900 СкачатьBULB HOLDER REDUCERРезьбовая втулка крепления зонда контроля тяги6.71Где купитьСкачать

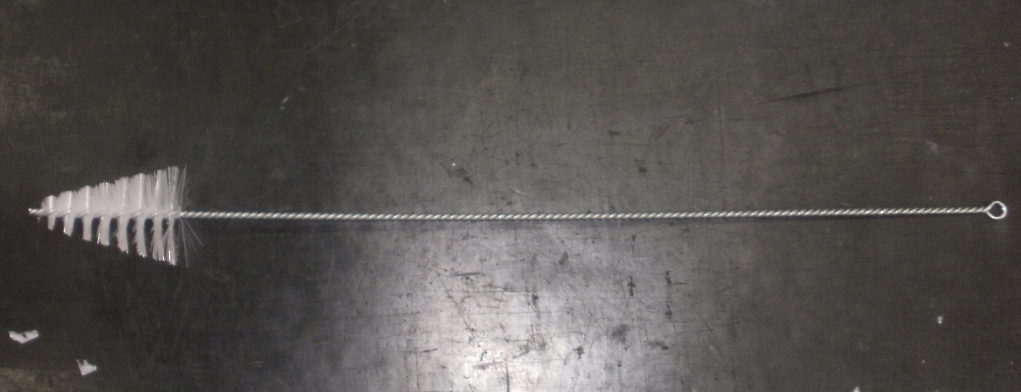

710711552000 СкачатьCLEANING BRUSHЕршик для чистки теплообменника27.04Где купить-

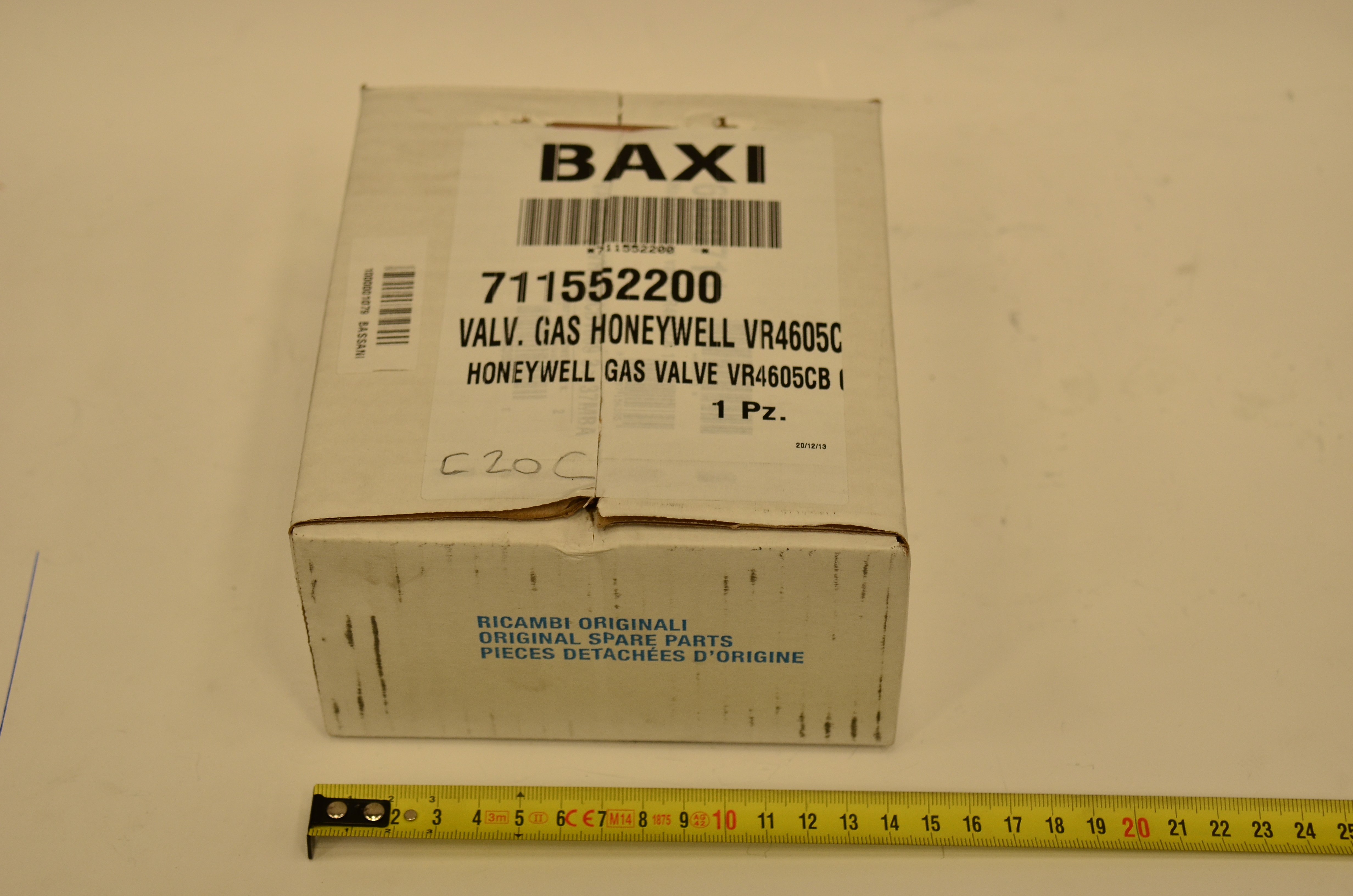

36711552200 Скачать GAS VALVE VR4605CB 0Клапан газовый HONEYWELLVR4605CB10523.53Где купитьСкачать
29711552400BURNER BAR TYPE 928/9Трубка горелки тип 928/970.49Где купитьСкачать
28711552500BURNER SECURING BRACKETСкоба крепления рампы горелки3.96Где купить-
4711552600 СкачатьLEFT HAND END SECTIONСекция чугунная левая447.66Где купитьСкачать
3711552700 СкачатьINTERMEDIATE SECTIONСекция чугунная средняя435.64Где купитьСкачать
14711552800WATER DISTRIBUTOR 1-1/2Гидроразделитель 1‐1/2119.9Где купитьСкачать

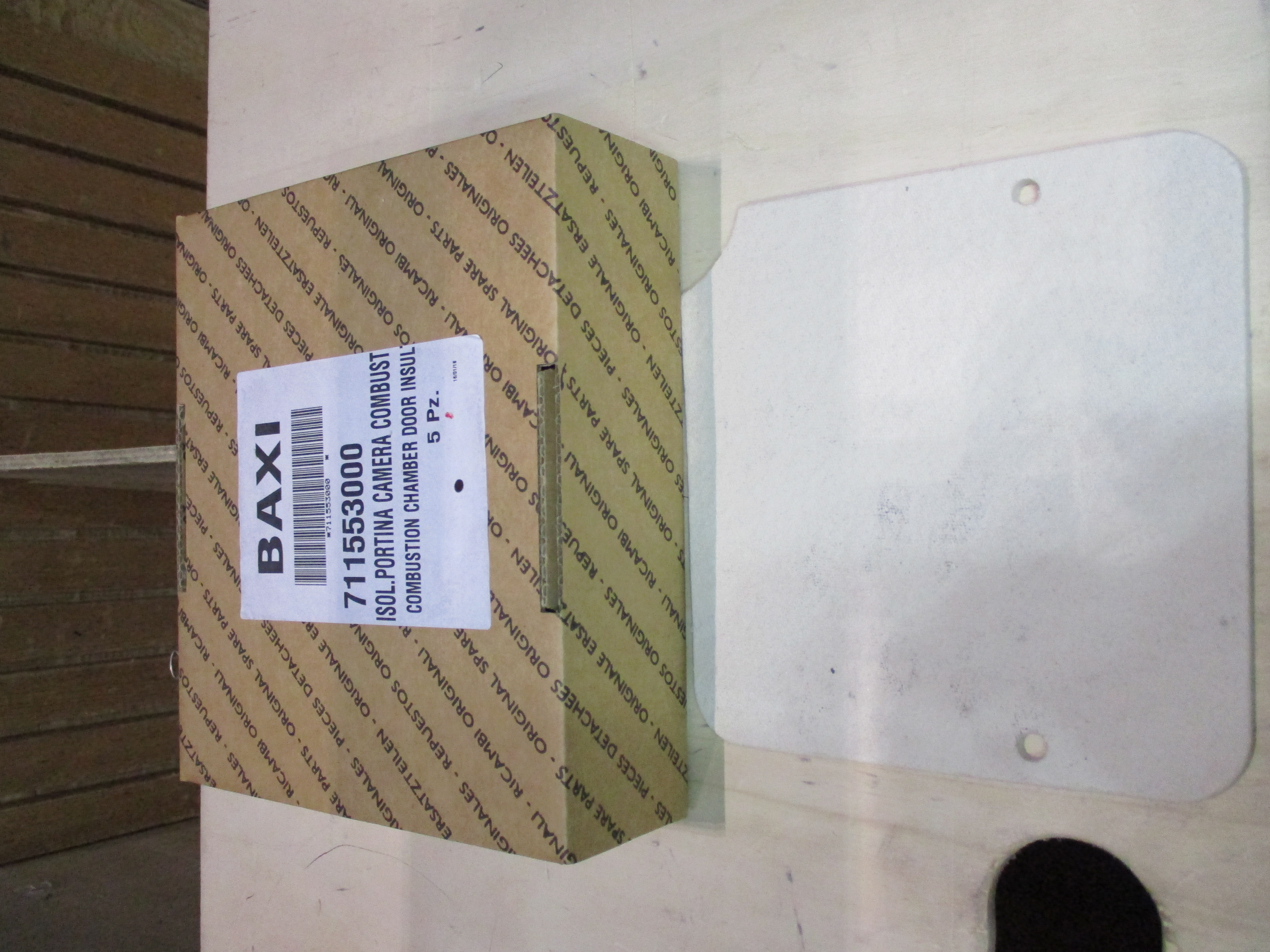

15711553000 СкачатьCOMBUSTION CHAMBER DOOR INSULTТермоизоляция камеры сгорания левая17.66Где купитьСкачать
16711553100 СкачатьCOMBUST. CHAMBER REAR DOOR INUТермоизоляция камеры сгорания14.05Где купитьСкачать
24711553300BURNER MANIFOLDРампа горелки315.34Где купитьСкачать
30711553500PILOT/ELECTRODE SUPPORTСуппорт крепления запальной горелки42.16Где купить-
42711553700CASING REAR PANELПанель облицовочная задняя232.75Где купитьСкачать
43711554000CASING INNER FRONT PANELПанель передняя внутренняя226.08Где купитьСкачать
1711554200 Скачать RIGHT HAND END SECTIONСекция чугунная правая384.54Где купитьСкачать
50711554300 Скачать THERMOMETERТермометр50.34Где купитьСкачать
64711554400BRASS NUT M12X1Гайка латунная M12X23.56Где купить-
2711554500 СкачатьINTERMEDIATE SECTION WITH DRILСекция чугунная средняя с отверстием420.17Где купитьСкачать
69711554600PLASTIC PLUGЗаглушка пластиковая27.72Где купить-
51711554700 Скачать ADJUSTABLE BOILER STAT TRZТермостат рабочий77.14Где купитьСкачать
35711554800SQUARE FLANGE WITH 1 CONNECTOФланец соединительный газового клапана 143.63Где купить-

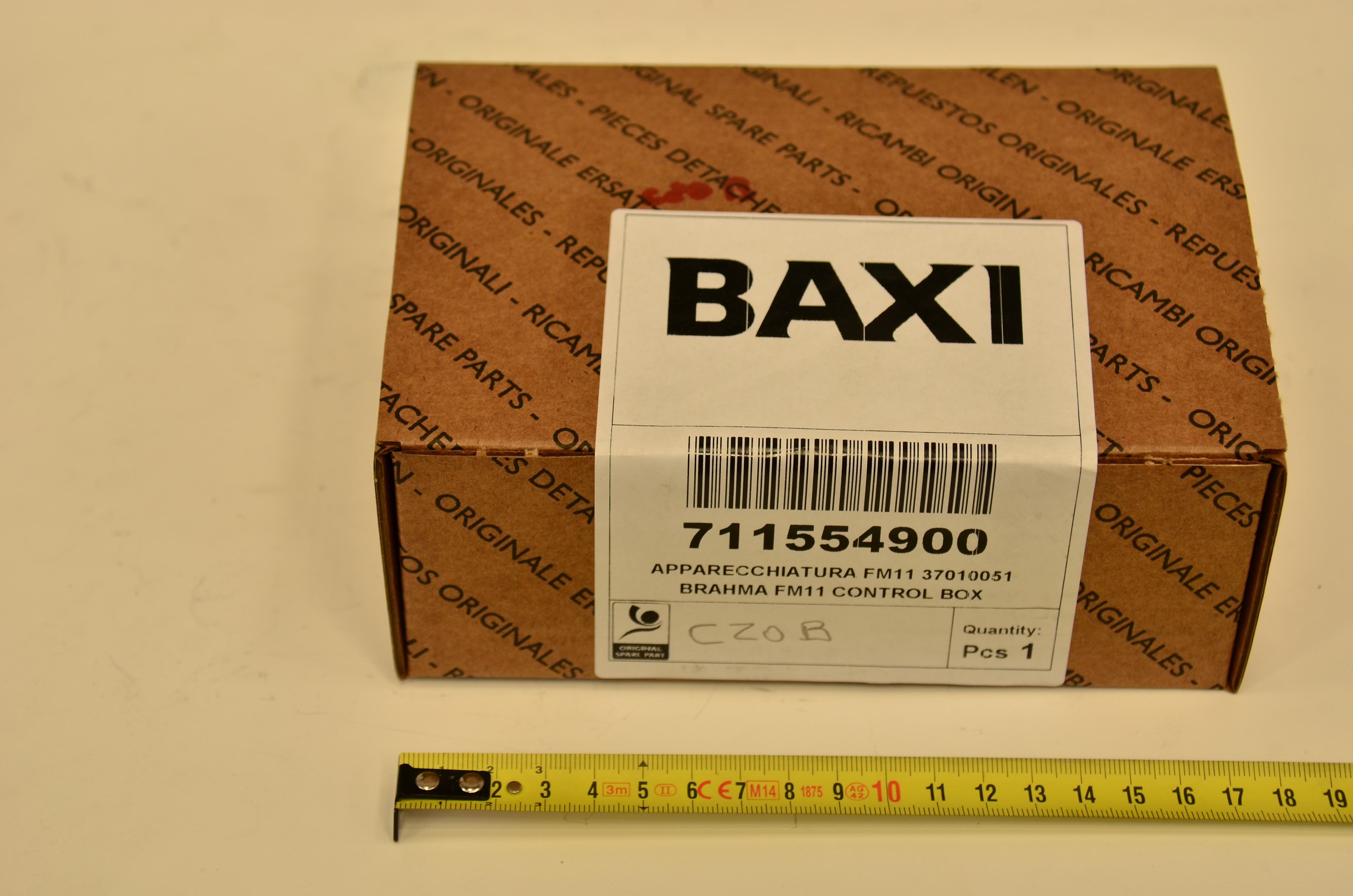

55711554900 Скачать BRAHMA FM11 CONTROL BOXМенеджер горения BRAHMA FM11225.78Где купить4635766484600Скачать
706711555100 Скачать CABLE FOR IONISATION ELECTRODEКабель электрода ионизации17.66Где купитьСкачать
5711555200 СкачатьPUSH NIPPLE 1-1/2Ниппель 1‐1/27.06Где купить-
54711555300CONTROL PANEL PROTECTING COVERКрышка панели управления74.02Где купить-
57711555400 СкачатьCONTROL PANELПанель управления119.68Где купитьСкачать
705711555500 Скачать IGNITION ELECTRODEКабель электрода розжига32.54Где купитьСкачать
709711555600 Скачать FUSE F3,15A 250VПредохранитель плавкий F 3,15A 250V3.41Где купитьСкачать
52711555700 СкачатьKNOB  35Рукоятка термостата Ø3522.95Где купитьСкачать
704711555800GAS VALVE CONNECTORПроводка электрическая с коннекторами газового клапана33.57Где купитьСкачать

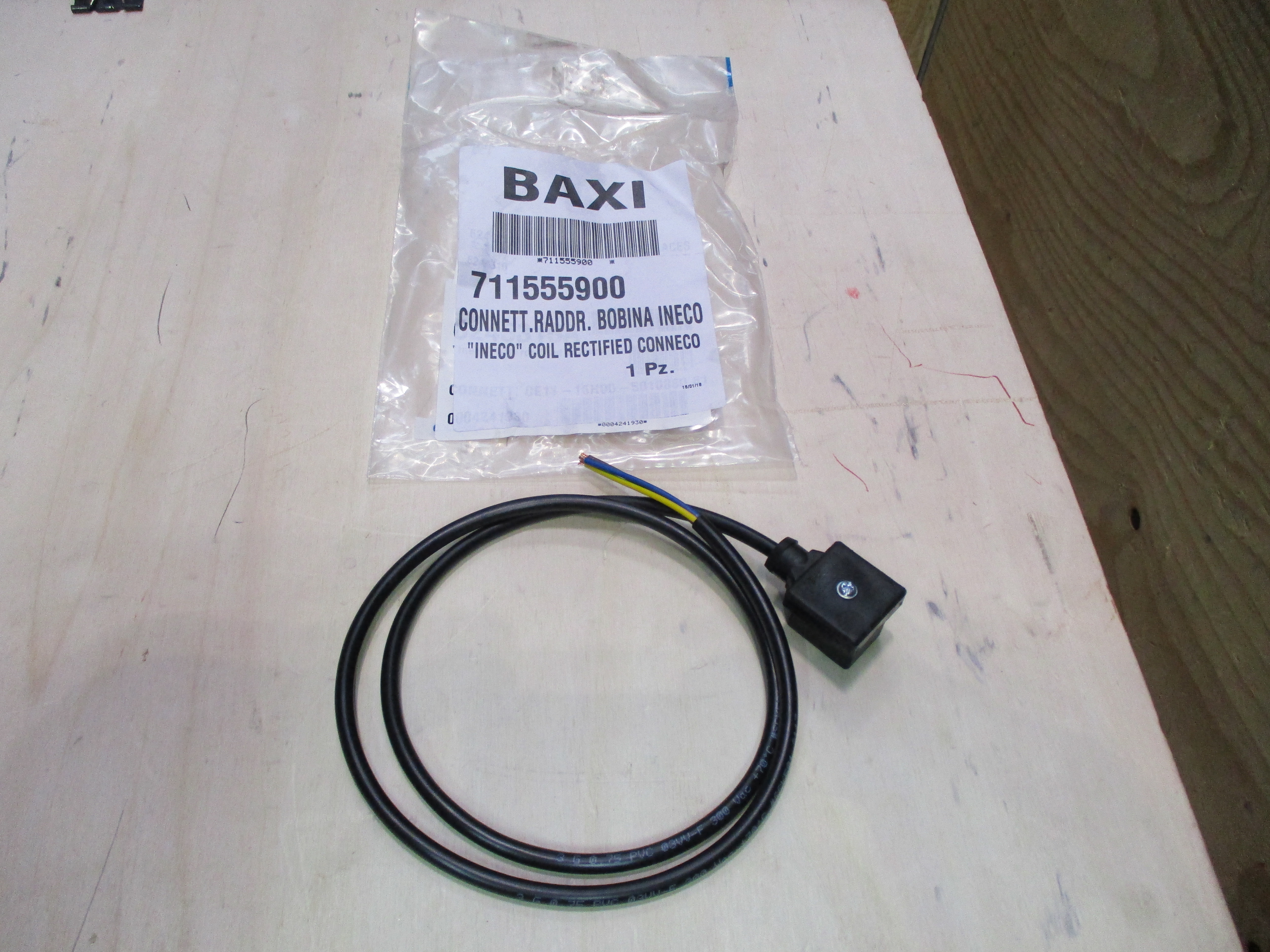

11711555900 СкачатьINECO COIL RECTIFIED CONNECOКоннектор модулятора газ. клапана с проводом53.96Где купитьСкачать
66711556200 СкачатьL.P.G. ADAPTORАдаптер сжиженного газа52.88Где купить-
32711556300GAS INLET PIPEТруба газовая подводящая50.42Где купить-
708711556500AIR/SMOKE TEST PRESSURE POINTШтуцер с заглушкой для контроля продуктов сгорания40.22Где купить-
56711556600 Скачать ANTI-JAMMING FILTERФильтр подавления радиопомех40.22Где купитьСкачать
701711556800CONNECTION KIT FOR RVA43 PROGAНабор коннекторов для RVA4396.69Где купить-
23711556900TOP COVER SUPPORTКронштейн крепления верхней панели30.55Где купить-
7027115570007 POLE CONNECTOR FOR CONTROL OПроводка электрическая с семиполюсным разъемом27.32Где купитьСкачать
7037115571004 POLE CONNECTOR FOR CONTROL OПроводка электрическая с четырехполюсным разъемом24.32Где купитьСкачать

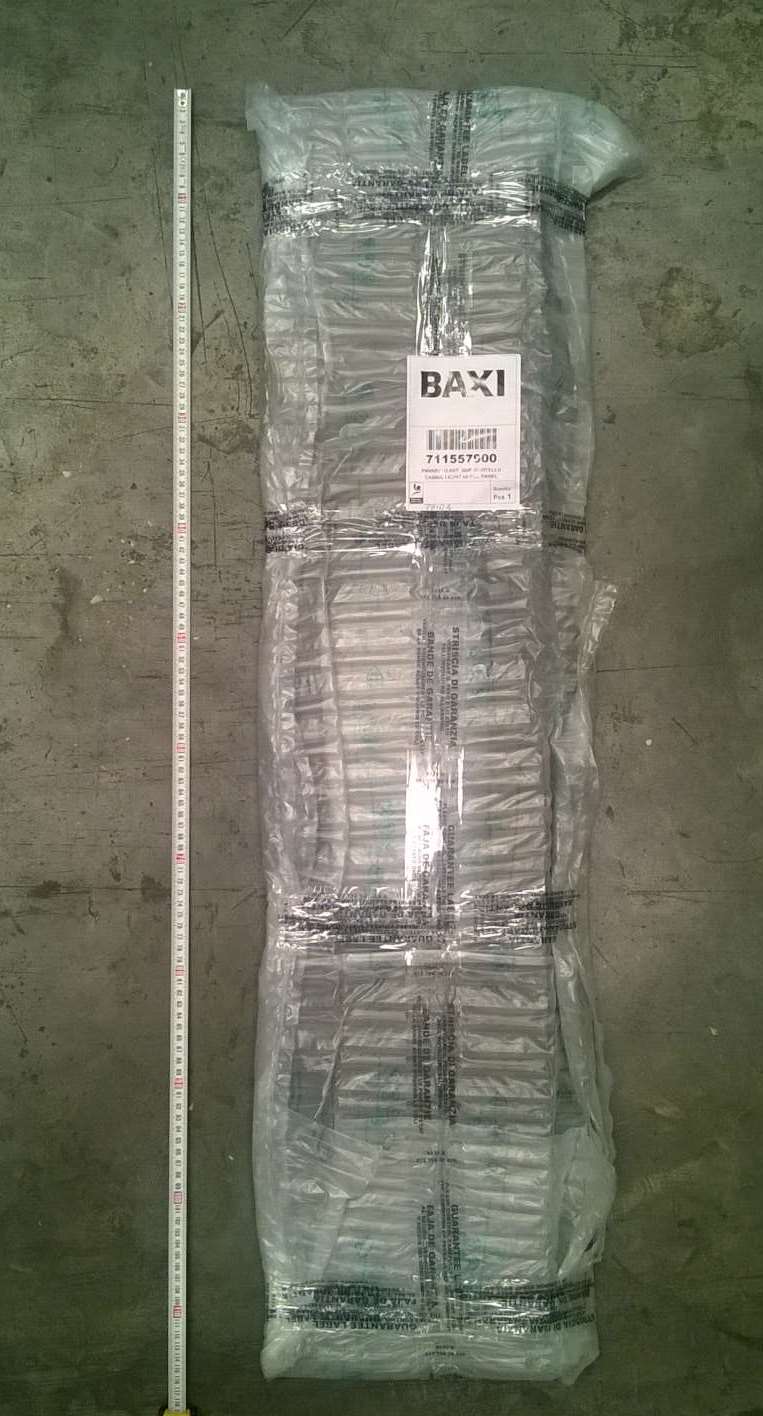

48711557600 СкачатьCASING FRONT DOORПанель облицовочная передняя306.83Где купить-
49711557900 СкачатьCASING FRONT UPPER PANELПанель передняя пластиковая37.47Где купить-
65711558200 СкачатьCASING TOP COVERПанель облицовочная верхняя234.29Где купить-
68711558500PLASTIC PLUGЗаглушка пластиковая27.72Где купить-
40722006200 СкачатьMODULATOR V4336A GPLМодулятор клапана газового V4336A GPL651.29Где купить-
55766484600 СкачатьCONTROL BOX+CONNECTORS ASS.Менеджер горения BRAHMA FM11387.35Где купить4636YES-
Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
Аксессуары для притока воздуха и отвода продуктов сгорания по раздельным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
Гидравлические аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KFG71407961- СкачатьУстройство для низкотемпературного контураУстройство для низкотемпературного контура.В комплект поставки входят:- гидравлический коллектор,- 2 насоса,- смесительный клапан, - блок управления.1457.54PARTAGE TWIN CIRC.CONTROL BOX
KHG71402431- СкачатьНаполнитель полифосфатный для умягчителя воды (набор из 4 картриджей)Наполнитель полифосфатный для умягчителя воды. В комплект поставки входит наполнитель для четырех картриджей.67.76POLYPHOSPHATE REFILL
Аксессуары для регулирования температуры и дистанционного управления оборудованием
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KHG71408671- СкачатьКомнатный программируемый недельный термостат MagictimeMagictime Plus - комнатный программируемый недельный термостат. Позволяет программировать температуру в помещении в течение недели. 2 уровня регулирования температуры помещения. Ручной или автоматический режимы работы. Дискретность программирования: 15 минут. Точность регулирования: 0,1°С. Режим антизаморозки (в положении выключено)134.38THERMOSTATE MAGISTIME
KHG71408691- СкачатьКомнатный механический термостат TAM011MIКомнатный механический термостат. Максимальное напряжение и ток на контактах 250В, 16А. Пределы регулирования 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): <1°C26THERMOSTAT MECHANICAL TAM011MI
7106138-- СкачатьКороб настенного монтажа контроллера E8 с клеммными колодками WAG2Короб настенного монтажа каскадного регулятора E8 с клеммными колодками в комплекте. С самим регулятором клеммные колодки не поставляются.396.45WAG2 WALL MOUNT. CASE
7107202-- Скачать Каскадный регулятор Е8Каскадный регулятор Е8. Позволяет управлять каскадом из 4-ех котлов SLIM. Также управляет приоритетным нагревом бойлера, одним прямым контуром и смесительным контуром с трехходовым клапаном. В комплекте 3 датчика температуры - уличный, датчик бойлера и датчик каскада. В комплект входят: Собственно контроллер 7104901-- Датчик уличной температуры KHW71413981- Погружной датчик KHW71413991- Накладной датчик KHW71414001- Инструкция739.56CASCADE E8 CONTROL.COMMUT. KIT
Прочие аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
62350000 СкачатьСмазка MolykoteСмазка Molykote. Используется для смазки тороидальных прокладок в гидравлических соединениях котлах77.07MOLYKOTE 111 COMPOUND (100 G)
614590Чемоданчик BAXI с инструментамВ комплект поставки входят: чемоданчик 440Х350Х140 магнитная отвертка с различными насадками отвертка плоская 3Х100 отвертка плоская 6,5Х150 отвертка укороченная плоская 6,5Х30 отвертка укороченная крестовая 4,5Х30 отвертка укороченная крестовая 6Х30 ключ разводной 250 мм клещи для труб с регулируемым зевом до 24 мм (галочки) комплект ключей шестигранных, 9 шт., 1,5-10 ножницы с изолированными ручками ключи гаечные 6/7 8/9 10/11 12/13 14/15 16/17 ключ шарнирный 7 мм.1032.97CASE COMPLETE OF TOOLS
ST40001 СкачатьИнверторный стабилизатор для котельного оборудования BAXI Energy 400Инверторный стабилизатор для котельного оборудования BAXI ENERGY 400.111.64Voltage stabilizer BAXI Energy 400
RT25001 СкачатьРазделительный трансформатор для котельного оборудования BAXI Balance 250Разделительный трансформатор для котельного оборудования BAXI Balance 250.113.39Isolating transformer BAXI Balance 250
ST60001Инверторный стабилизатор для котельного оборудования BAXI ENERGY 600Инверторный стабилизатор для котельного оборудования BAXI ENERGY 600.126.28Voltage stabilizer BAXI Energy 600
