Поиск информации об изделии
WSB437313401
GALAXY 310 FI
B70630192 - B84130475
WSB43731340
Модель в Россию не поставляется
| Позиция на чертеже | Артикул | Фото | Английское наименование | Русское наименование | Рекомендованная розничная цена, у.е. | Наличие на складах | Начиная с серийного номера | До серийного номера | Взаимозаменяемость | Код новой детали | Дополн. инфо | Корзина |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 600530 |  Скачать | JOINT ASSEMBLY | кольцо зажимное | 4.52 | Где купить | Скачать | |||||
| 17 | 603720 | CONVEYOR BEND/VENTURI ASSEMBLY | Устройство вытяжки | 34.67 | Где купить | - | ||||||
| 78 | 613940 | CYLINDER ASSEMBLY | Бак бойлера в сборе | 0 | Где купить | B708 | 621080 | - | ||||
| 2 | 613960 | RIGHT PANEL | Панель правая в сборе | 180.79 | Где купить | - | ||||||
| 3 | 613970 | LEFT PANEL | Панель в сборе левая | 180.79 | Где купить | - | ||||||
| 4 | 613990 | DOOR 4E | Панель передняя в сборе | 104.81 | Где купить | - | ||||||
| 78 | 621080 | ISOLATED BOILER INOX ASS.550mm | 0 | Где купить | 0413 | 711229200 | - | |||||
| 23 | 628620 |  Скачать | PRESS.SWITCH ASSEMBLY 0,9mbar | Пневмореле | 156.31 | Где купить | C121 | YES | Скачать | |||
| 276 | 1340440 |  Скачать | CAPTIVE NUT - LARGE - 10PCS | зажим для крепления винта (УПАКОВКА - 10 шт) | 5.41 | Где купить | - | |||||
| 217 | 3103520 | COMBUSTION CHAMBER (REAR) 4E | стенка камеры сгорания задняя | 0 | Где купить | - | ||||||
| 215 | 3105330 | COMBUSTION CHAMBER DX/SX SIDE | Стенки камеры сгорания (правая/левая) | 0 | Где купить | - | ||||||
| 14 | 3105400 | SEALED CHAMBER COVER 4E FF | панель верхняя | 0 | Где купить | - | ||||||
| 9 | 3105470 | RESTRICTOR AIR INTAKE | Ограничитель забора воздуха | 2.16 | Где купить | - | ||||||
| 183 | 3106460 | RIGHT HEAD 050/B | Элемент правый | 0 | Где купить | - | ||||||
| 185 | 3106470 |  Скачать | LEFT HEAD 050/B | Элемент левый | 349.73 | Где купить | - | |||||
| 184 | 3106480 |  Скачать | MIDDLE ELEMENT 050/B | Элемент центральный | 359.27 | Где купить | - | |||||
| 186 | 3106500 |  Скачать | BICONICAL NIPPLE G1 1/2 | ниппель биконический | 8.35 | Где купить | - | |||||
| 249 | 3107290 | UPPER BACK | верхняя часть задней панели корпуса | 61.81 | Где купить | - | ||||||
| 250 | 3107700 | LOWER BACK | нижняя часть задней панели корпуса | 83.09 | Где купить | - | ||||||
| 7 | 3109340 | UPPER BOILER TRAVERSE | Скоба крепежная передняя | 21.11 | Где купить | - | ||||||
| 365 | 3109350 | TRAVERSE BOILER 2002 | нижняя планка котла | 0 | Где купить | - | ||||||
| 267 | 3109410 | TOP PANEL 4E 050 FF 9007 | панель верхняя | 87.14 | Где купить | - | ||||||
| 199 | 3202110 | труба дымовая внутренняя | 0 | Где купить | - | |||||||
| 29 | 3202640 |  Скачать | COMB.CHAMBER REAR INSULATION | термоизоляционная панель задняя | 14.65 | Где купить | - | |||||
| 28 | 3202710 |  Скачать | COMB.CHAMBER LATERAL INSULAT. | термоизоляционная панель боковая | 5.51 | Где купить | - | |||||
| 30 | 3202800 |  Скачать | BURNER SHIELD INSULATION 4E | Термоизоляционная панель передняя | 21.11 | Где купить | B640 | - | ||||
| 30 | 3203090 | ISOLATED PANEL 4E 050 | 20.66 | Где купить | B641 | - | ||||||
| 268 | 3400380 |  Скачать | CLIP - SIDE PANELS - FEMALE - 10PCS | крепление для панелей котла (внешний элемент) (УПАКОВКА - 10 шт) | 4.08 | Где купить | Скачать | |||||
| 263 | 3400390 |  Скачать | CLIP - TOP PANEL - MALE - 10PCS | крепление для панелей котла (внешний элемент) (УПАКОВКА - 10 шт) | 3.6 | Где купить | Скачать | |||||
| 262 | 3400400 |  Скачать | CLIP - DOOR PANEL - FEMALE - 10PCS | крепление для панелей котла (внутренний элемент) (УПАКОВКА - 10 шт) | 9.16 | Где купить | Скачать | |||||
| 269 | 3400410 |  Скачать | FASTENING M | крепление для панелей котла (внутренний элемент) | 0 | Где купить | B902 | 3402700 | - | |||
| 181 | 3400670 | FLANGE GASKET | Уплотнение фланцевое | 2.67 | Где купить | - | ||||||
| 239 | 3401520 | JOINT 15X8 L-250MM | Уплотнение камеры сгорания герметичное L=250 mm | 1.23 | Где купить | - | ||||||
| 235 | 3401550 | GASKET 15X8 L-350MM | Уплотнение камеры сгорания герметичное L=350 mm | 0 | Где купить | - | ||||||
| 226 | 3401560 |  Скачать | GASKET 15X8 L-383MM | Уплотнение камеры сгорания герметичное L=383 mm | 4.31 | Где купить | - | |||||
| 233 | 3401570 | GASKET 15X8 L-450MM | Уплотнение камеры сгорания герметичное L=450 mm | 0 | Где купить | - | ||||||
| 151 | 3401610 |  Скачать | CONTROL PANEL COVER 2000 | кожух электрической коробки | 20.27 | Где купить | Скачать | |||||
| 157 | 3401620 |  Скачать | CONTROL PANEL DOOR | крышка панели управления | 26.49 | Где купить | Скачать | |||||
| 258 | 3401640 |  Скачать | CONTROL PANEL EXTENSION | расширение панели управления | 7.92 | Где купить | Скачать | |||||
| 197 | 3401790 |  Скачать | O-RING 159,5X7 | Уплотнение кольцевое 159,5х7 | 14.82 | Где купить | - | |||||
| 269 | 3402700 |  Скачать | CLIP - SIDE PANELS - MALE - 10PCS | крепление для панелей котла (внутренний элемент) (УПАКОВКА - 10 шт) | 2.92 | Где купить | B903 | YES | Скачать | |||

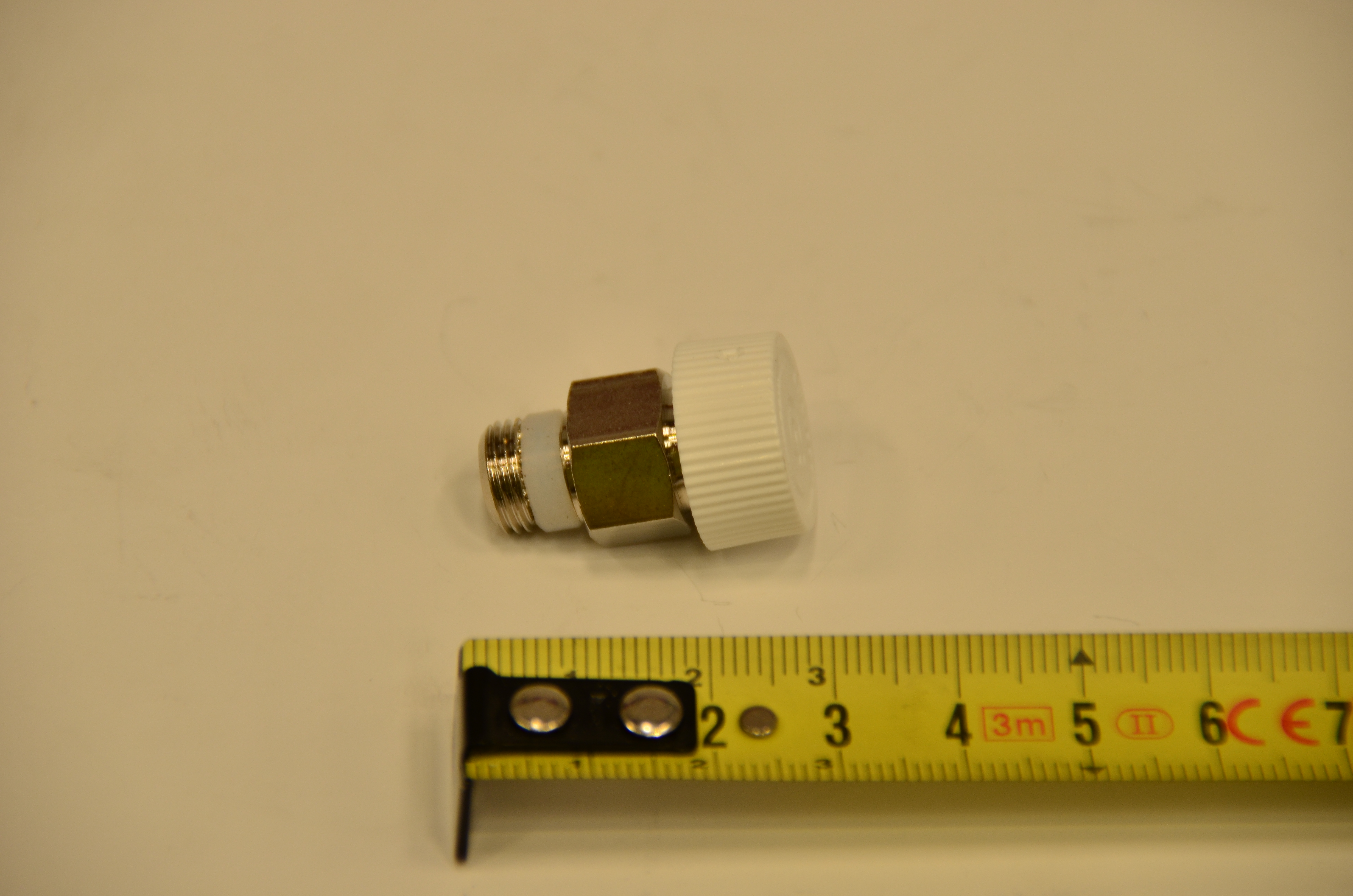

| 246 | 3603900 |  Скачать | MANUAL AIR VENT VALVE 1/8 | Воздухоотводчик ручной | 4.44 | Где купить | Скачать | |||||

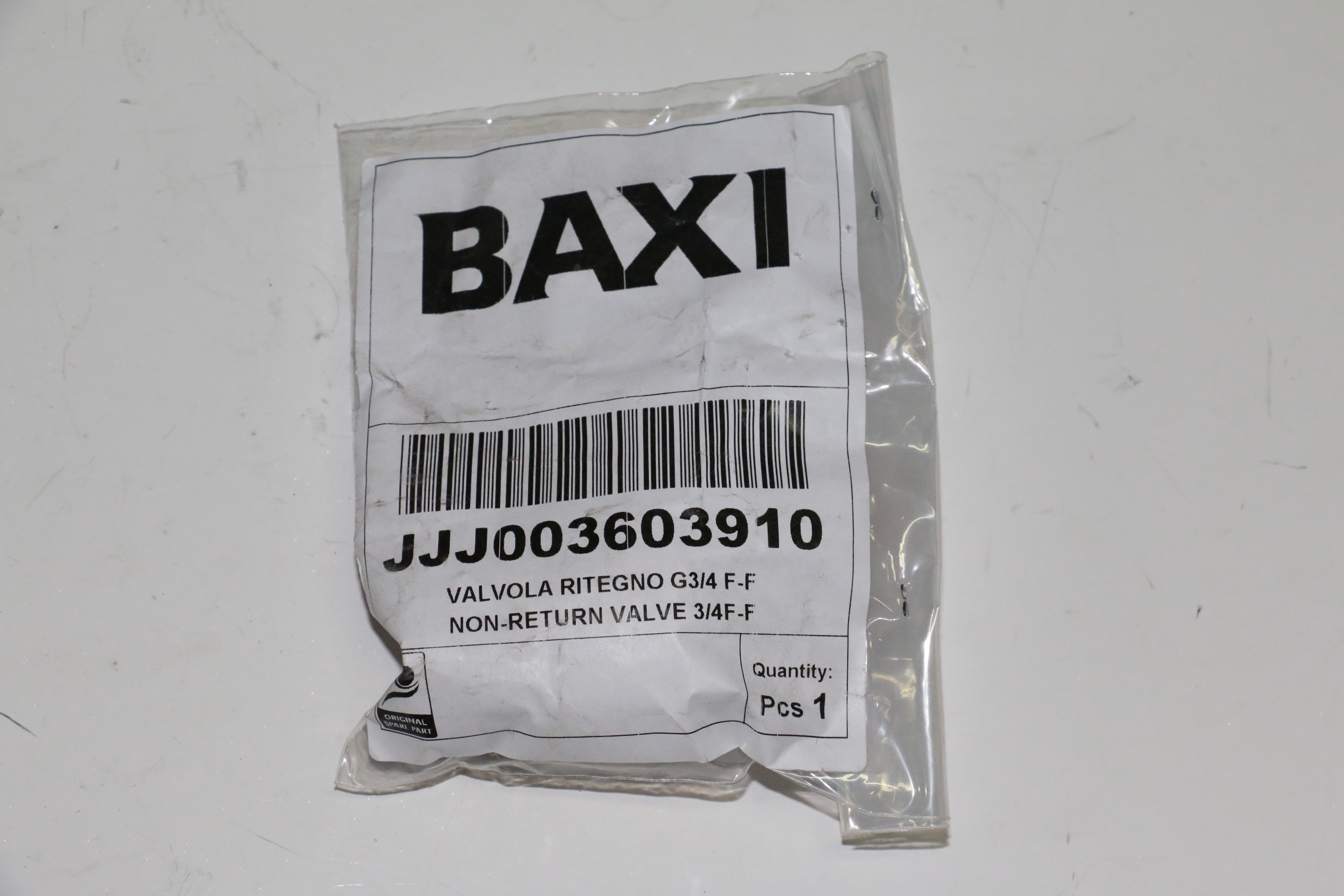

| 115 | 3603910 |  Скачать | NON-RETURN VALVE 3/4F-F | Клапан обратный G3/4 | 23.16 | Где купить | Скачать | |||||
| 42 | 3609720 | BURNER D. 51mm | элемент горелки | 38.63 | Где купить | - | ||||||
| 35 | 3609900 |  Скачать | EXPANSION VESSEL 10 L. | Бак расширительный 10 л | 97.61 | Где купить | Скачать | |||||
| 68 | 3610590 | SEALED CHAMBER LOWER PANEL | Панель нижняя камеры сгорания | 0 | Где купить | - | ||||||
| 72 | 3611300 |  Скачать | PUMP (UPS 15-50 G1 H6) | Насос циркуляционный | 211.56 | Где купить | Скачать | |||||
| 32 | 3612240 | BOILER HEAT EXCHANGER 4E 050 | Теплообменник основной | 1537.89 | Где купить | - | ||||||
| 37 | 3612460 | UPPER DRAWER 4E | изоляционная панель | 0 | Где купить | - | ||||||
| 67 | 3613130 | BOILER BASIN ASSEMBLY 4E | дно | 0 | Где купить | - | ||||||
| 69 | 3613140 | BOILER BASIN ASSEMB. 4E ATM-FF | основание камеры сгорания в сборе | 212.04 | Где купить | - | ||||||
| 237 | 3613320 | INLET GAS PIPE 3-4E 050 | Трубка входа газа | 0 | Где купить | - | ||||||
| 137 | 3613330 | GAS VALVE PIPE 050 | Трубка газового клапана подводящая | 0 | Где купить | - | ||||||
| 149 | 3613380 | M.R. (HEATING FLOW) PIPE | Труба входа в систему отопления | 40.66 | Где купить | - | ||||||
| 234 | 3613440 | FILLING PIPE | Трубка заполнения системы | 0 | Где купить | - | ||||||
| 25 | 3615530 | DRAUGHT DIVERTER 31 FI | колпак вытяжки в сборе | 89.13 | Где купить | - | ||||||
| 22 | 3615540 |  Скачать | FAN MVL (GALAXY) | вентилятор | 209.25 | Где купить | Скачать | |||||
| 43 | 3615880 | GAS RAMP 4E ATM 050 IONO | Рампа подачи газа с инжекторами | 0 | Где купить | - | ||||||
| 44 | 3616800 | LPG INJECTORS 4E 31FI | Инжекторы для сжиженного газа | 10.16 | Где купить | - | ||||||
| 44 | 3616810 | NG INJECTORS 4E 31FI | Инжекторы для природного газа | 10.16 | Где купить | - | ||||||
| 117 | 3617110 | RADIATORS FLOW COLLECTOR - FF | коллектор | 143.91 | Где купить | - | ||||||
| 122 | 3617140 |  Скачать | R.R. (HEATING RETURN) PIPE | Трубка выхода из системы отопления | 21.58 | Где купить | - | |||||
| 514 | 3617330 | COLLECTOR RETURN 050 VERT FF | коллектор возврата | 0 | Где купить | - | ||||||
| 148 | 3619380 | CONNECTING PIPE 050 | Трубка входа на бойлер | 25.4 | Где купить | - | ||||||
| 164 | 3619390 | CONNECTING RETURN PIPE 050 | Трубка возврата из бойлера | 14.12 | Где купить | - | ||||||
| 182 | 3619400 |  Скачать | WATER INPUT PIPE 050 | Трубка возврата ГВС | 70.68 | Где купить | - | |||||
| 165 | 3619410 |  Скачать | SANITARY OUTLET PIPE | Трубка ГВС | 36.17 | Где купить | - | |||||
| 294 | 3619470 |  Скачать | FLANGE/ANODE ASSEMBLY | Фланец с анодом в сборе | 0 | Где купить | - | |||||
| 26 | 3619490 | SEALED CHAMBER 4E 450mm 2002 | камера сгорания | 198.75 | Где купить | - | ||||||
| 152 | 3619870 | CONTROL PANEL GALAXY Fi 2003 | Панель управления | 12.5 | Где купить | - | ||||||
| 154 | 3620550 |  Скачать | P.C.B. LMU 33 SIEMENS | Электронная плата (LMU33 SIEMENS) | 0 | Где купить | B644 | 3624110 | - | |||
| 154 | 3624110 |  Скачать | PCB LMU33 2 PUMPS- | Электронная плата (LMU33 SIEMENS) | 241.63 | Где купить | B645 | YES | Скачать | |||
| 40 | 5103360 |  Скачать | SURROUND - VIEWING WINDOW | Рамка крепления стекла | 5.08 | Где купить | Скачать | |||||
| 12 | 5108690 |  Скачать | PLATE BLANKING | заглушка отверстия всасывания воздуха | 3.31 | Где купить | Скачать | |||||
| 39 | 5203930 |  Скачать | VIEWING WINDOW | Стекло смотровое | 6.05 | Где купить | Скачать | |||||
| 272 | 5204330 | PLUG G1/2 | заглушка G1/2 | 5.45 | Где купить | - | ||||||
| 139 | 5206620 |  Скачать | CONNECTOR-GAS VALVE INLET | Патрубок на входе газового клапана | 20.24 | Где купить | Скачать | |||||
| 20 | 5207050 | HOSE ADAPTER M6 | штуцер M6 | 4.55 | Где купить | Скачать | ||||||
| 10 | 5207060 |  Скачать | FLUE ADAPTOR | Адаптер системы удаления продуктов сгорания | 22.3 | Где купить | - | |||||
| 49 | 5207070 |  Скачать | FLUE SAMPLE PLUG | колпачок фланца дымохода | 2.7 | Где купить | - | |||||
| 296 | 5209650 |  Скачать | HOUSING O RING | Кольцо ограничительное | 12.4 | Где купить | - | |||||
| 297 | 5209970 |  Скачать | LOCKNUT - G3/4 | Контргайка - G3/4 | 12 | Где купить | - | |||||
| 95 | 5210740 |  Скачать | ANODE-CYLINDER | Анод магниевый | 32.4 | Где купить | Скачать | |||||
| 38 | 5401610 |  Скачать | VIEWING WINDOW GASKET | Уплотнение стекла смотрового | 2.83 | Где купить | Скачать | |||||
| 138 | 5402010 |  Скачать | O-RING 22.22x2.62 - 10PCS | Уплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт) | 2.32 | Где купить | Скачать | |||||
| 21 | 5402050 |  Скачать | GASKET 6,1X11,5X1,5 WRC - 10PCS | Уплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт) | 3.24 | Где купить | Скачать | |||||
| 24 | 5402490 |  Скачать | VALVE PRESSURE PIPE | Трубка компенсации | 6.53 | Где купить | - | |||||
| 114 | 5403820 |  Скачать | O-RING 26,64X2,62 - 10PCS | Уплотнение кольцевое 26,64х2,62 (УПАКОВКА - 10 шт) | 2.88 | Где купить | Скачать | |||||
| 192 | 5404650 |  Скачать | SEALING WASHER G 3/4 - 10PCS | Уплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт) | 4.52 | Где купить | Скачать | |||||
| 47 | 5404740 | GUARNIZ.TUBO ALIMENTAZ.GAS | Уплотнение рампы подачи газа | 0 | Где купить | 5409250 | Скачать | |||||
| 190 | 5404970 |  Скачать | WASHER - SEALING G3/8 - 10PCS | Уплотнение G3/8 8Х15Х2 (УПАКОВКА - 10 шт) | 3.8 | Где купить | Скачать | |||||
| 71 | 5405000 |  Скачать | SEALING WASHER - G1 - 10PCS | Уплотнение насоса (УПАКОВКА - 10 шт) | 6.24 | Где купить | Скачать | |||||
| 167 | 5405340 |  Скачать | FUSE HOLDER | держатель плавкого предохранителя | 1.32 | Где купить | Скачать | |||||
| 284 | 5405990 |  Скачать | DRIVE PIN | стержень потенциометра | 0.88 | Где купить | Скачать | |||||
| 60 | 5406600 | GROMMET ELECTRODE LEADS | Уплотнение кабеля электрода зажигания | 2.12 | Где купить | - | ||||||
| 295 | 5406870 |  Скачать | O-RING | Уплотнение кольцевое 26X4 | 3.44 | Где купить | - | |||||
| 18 | 5407050 |  Скачать | PRESSURE SENSING VENTURI | Устройство Вентури | 12.38 | Где купить | Скачать | |||||
| 13 | 5407400 |  Скачать | SUCTION CAP GASKET - 10PCS | Уплотнение кольцевое (УПАКОВКА - 10 шт) | 10.45 | Где купить | Скачать | |||||
| 519 | 5407780 |  Скачать | LENS - NEON | Глазок светодиода | 0.36 | Где купить | Скачать | |||||
| 11 | 5407890 |  Скачать | GASKET ADAPTOR | Уплотнение адаптера системы удаления продуктов сгорания | 4.52 | Где купить | Скачать | |||||
| 8 | 5408080 |  Скачать | PRESSURE SWITCH PIPE L=270 | Трубка пневмореле | 6.63 | Где купить | Скачать | |||||
| 174 | 5408150 |  Скачать | CONTROL KNOB | Ручка LUNA 2000 | 4.29 | Где купить | Скачать | |||||
| 191 | 5408970 |  Скачать | WASHER - SEALING G1/2 - 10PCS | Уплотнение G. 1/2 12x18x2 (УПАКОВКА - 10 шт) | 3.96 | Где купить | Скачать | |||||
| 23 | 5617550 | SWITCH - PRESSURE | Пневмореле | 0 | Где купить | C120 | 628620 | Скачать | ||||
| 90 | 5622840 |  Скачать | RUBINETTO MM G 3/8 CIMBERIO | кран наполнения системы в сборе | 0 | Где купить | Скачать | |||||
| 72 | 5623741 | PUMP CYL 80-15 | Насос циркуляционный | 0 | Где купить | - | ||||||
| 73 | 5625830 |  Скачать | AUTOMATIC AIR VENT | воздухоотводчик автоматический | 17.7 | Где купить | Скачать | |||||
| 374 | 5644710 | CAP-FILTER | заглушка G3/4 | 6.57 | Где купить | - | ||||||
| 671 | 5646780 |  Скачать | DRAINING TAP G 1/2 (COPPER) | Кран сливной G 1/2 | 24.51 | Где купить | Скачать | |||||
| 140 | 5653610 |  Скачать | GAS VALVE | клапан газовый (SIT 845 SIGMA) | 147 | Где купить | Скачать | |||||
| 259 | 5657100 |  Скачать | BAXI BRAND | марка BAXI | 4.81 | Где купить | Скачать | |||||
| 270 | 8240560 | NUT M4 - 10PCS | гайка М4 (УПАКОВКА - 10 шт) | 4.99 | Где купить | - | ||||||
| 279 | 8380097 | SCREW PLATE - 10PCS | Винт (УПАКОВКА - 10 шт) | 17.49 | Где купить | - | ||||||
| 525 | 8419570 |  Скачать | CONNETTORE NAC-SIT | Устройство розжига SIT | 0 | Где купить | 1348 | 8511570 | Скачать | |||
| 166 | 8421590 |  Скачать | TERMINAL BLOCK | блок клеммной коробки | 9 | Где купить | Скачать | |||||
| 315 | 8434260 |  Скачать | TEMPERATURE SENSOR - DHW | Датчик температуры | 24.35 | Где купить | Скачать | |||||
| 252 | 8434550 |  Скачать | SELECTOR SWITCH (4 POSITION) | переключатель режимов (4 положения) | 8.48 | Где купить | Скачать | |||||
| 131 | 8434820 |  Скачать | TEMPERATURE SENSOR | датчик температуры (NTC) (погружной) | 24.09 | Где купить | Скачать | |||||
| 525 | 8511570 |  Скачать | IGNITER/CONNECTOR SAC | Устройство розжига | 27.47 | Где купить | 1349 | YES | - | |||

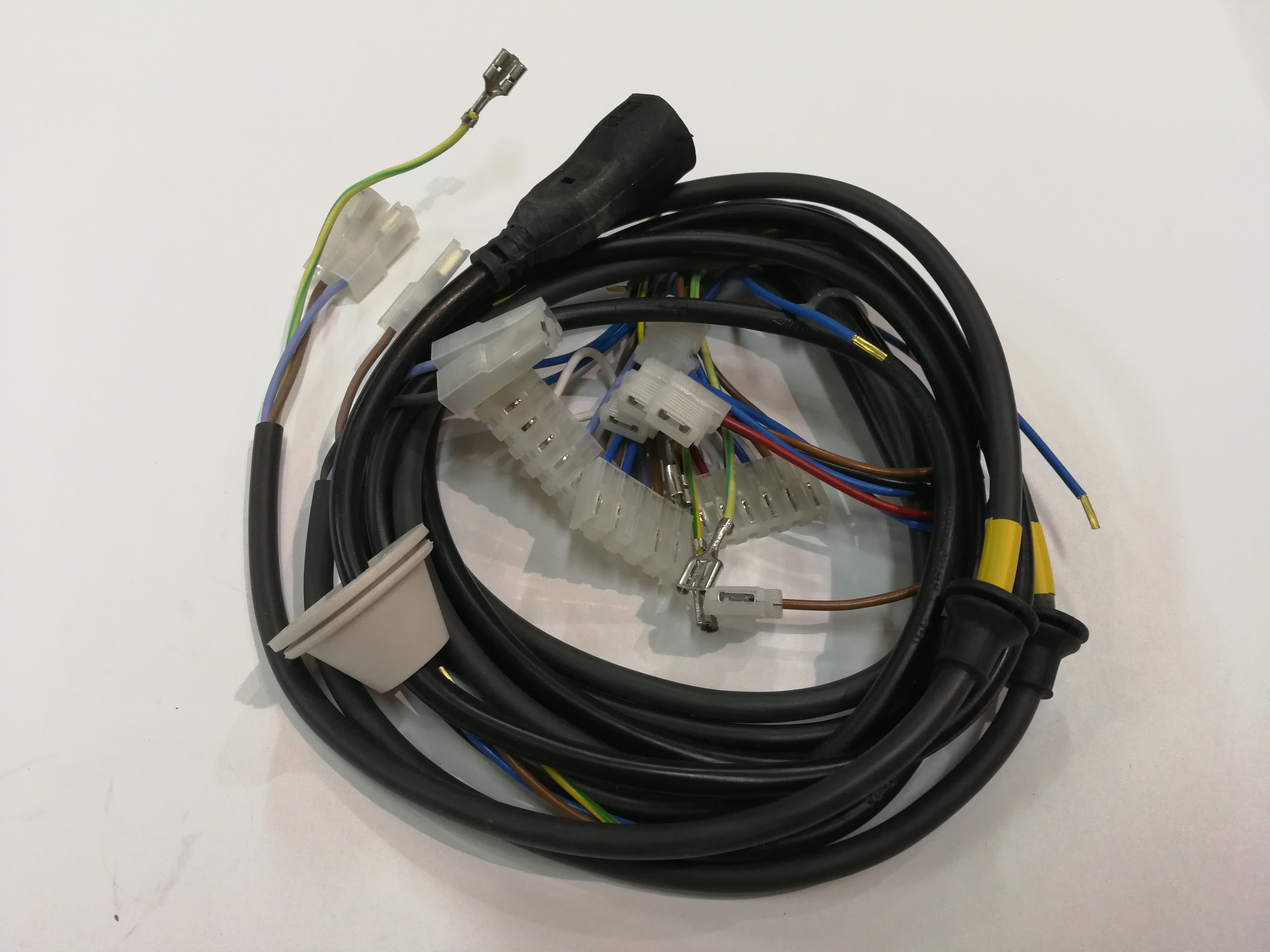

| 999 | 8611740 |  Скачать | POWER SUPPLY WIRING FF A50 | Проводка электрическая 230 В от разъема А4 к насосу СО, переключателю режимов, клеммной колодке М1, от разъема А8 к насосу контура ГВС и от разъема А2 к аварийному термостату, вентилятору и пневмореле | 49.6 | Где купить | - | |||||
| 627 | 8611750 |  Скачать | P.C.B. CONNECTOR | Коннектор платы с перемычкой | 6.2 | Где купить | - | |||||
| 999 | 8611760 |  Скачать | EARTH WIRING | Проводка электрическая провода заземления | 2.44 | Где купить | Скачать | |||||
| 999 | 8611890 | CABLE LOW TENSION 050 BIT | Проводка электрическая (низковольтная) | 29.32 | Где купить | - | ||||||
| 65 | 8620290 |  Скачать | IONIZATION ELECTRODE & CABLE | Электрод контроля пламени с кабелем | 17.34 | Где купить | Скачать | |||||
| 63 | 8620300 |  Скачать | IGNITION ELECTRODES & CABLE | Электрод розжига с кабелем | 31.08 | Где купить | B640 | Скачать | ||||
| 63 | 8620350 |  Скачать | IGNITION ELECTRODE | Электрод розжига | 16.6 | Где купить | B641 | NO | Скачать | |||
| 63 | 8620400 | SPARK ELECTRODE L=500mm | 30.42 | Где купить | B641 | - | ||||||

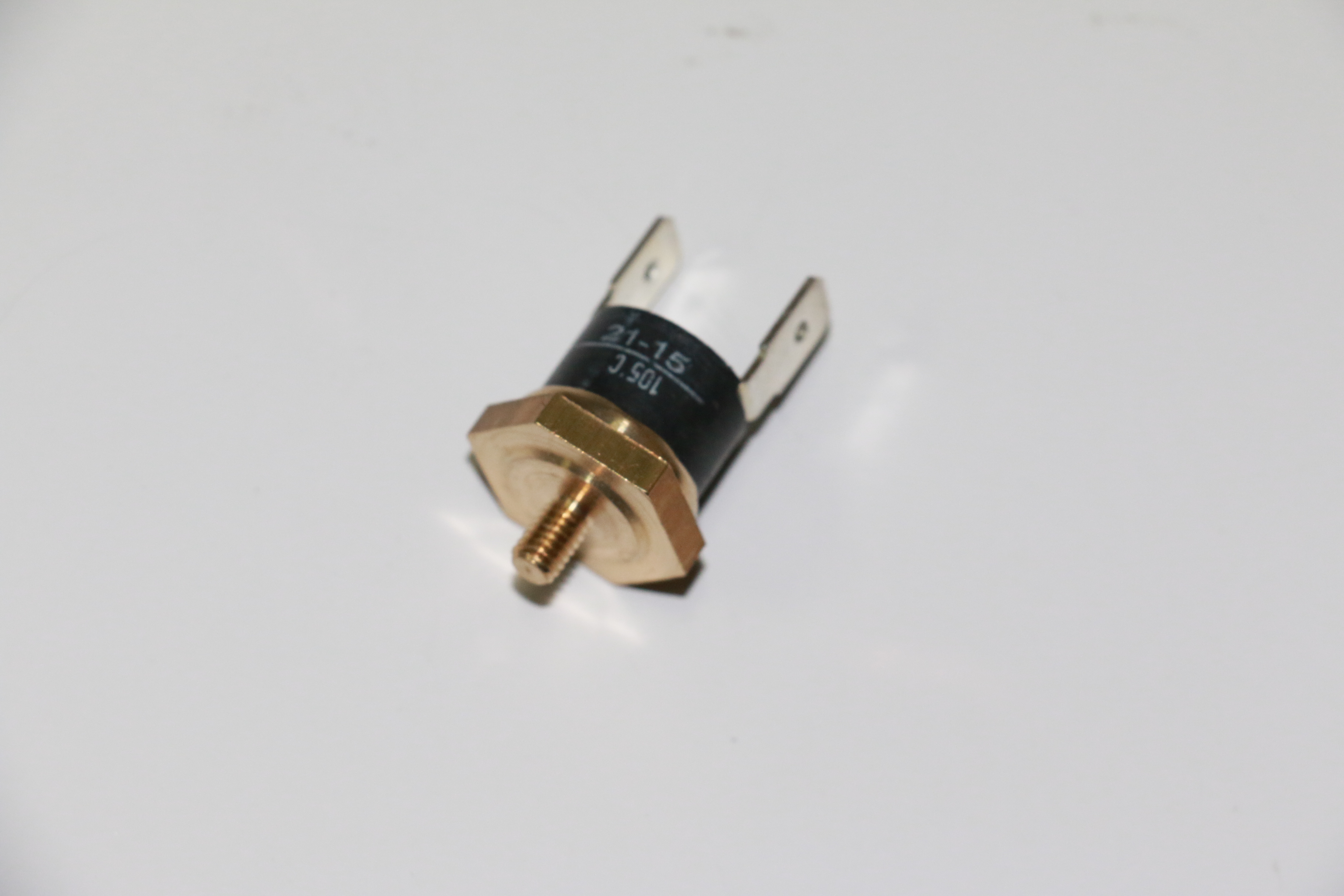

| 135 | 8630380 |  Скачать | LIMIT THERMOSTAT 105C | Термостат предохранительный 105 С | 26.04 | Где купить | Скачать | |||||
| 169 | 9930040 |  Скачать | MANOMETER 1/4 | манометр | 19.43 | Где купить | Скачать | |||||
| 168 | 9950580 |  Скачать | FUSE | Предохранитель плавкий (2 А- 250 В) | 1.87 | Где купить | Скачать | |||||
| 92 | 9950600 |  Скачать | SAFETY VALVE 3 BAR | Клапан предохранительный 3 бар | 24.98 | Где купить | Скачать | |||||
| 79 | 9950620 |  Скачать | HYDRAULIC SAFETY VALVE 8 BAR | Клапан предохранительный бойлера (8 бар) | 30.2 | Где купить | Скачать | |||||
| 274 | 9950870 | NUT M4 - 10PCS | гайка М4 (УПАКОВКА - 10 шт) | 4.59 | Где купить | - | ||||||
| 23 | 710790000 |  Скачать | FLUE PRES. SWITCH 90-75Pa HUBA | пневмореле | 0 | Где купить | 1448 | 721890400 | - | |||
| 78 | 711229200 |  Скачать | ISOLATED TANK ASS. d550mm | Бак бойлера в сборе | 1595.15 | Где купить | 0513 | YES | - | |||
| 23 | 721890400 |  Скачать | FLUE PRES. SWITCH 90-75Pa A | Пневмореле 90-75Pa | 91.54 | Где купить | 1449 | YES | - | |||
| 680 | 5409250 |  Скачать | GROMMET-PIPE ASSY. D.15 | Уплотнение D=15 | 2.02 | Где купить | Скачать |
