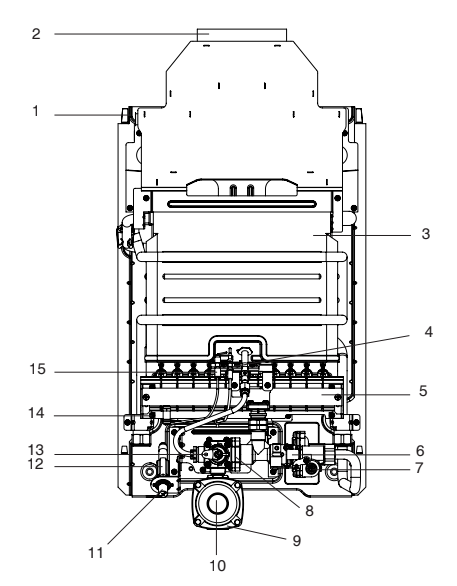

Устройство

Устройство



1 - Устройство контроля тяги

2 - Патрубок дымоудаления

3 - Теплообменник

4 - Запальная горелка

5 - Горелка

6 - Гидравлический клапан

7 - Регулятор температуры

8 - Газовый клапан

9 - Вход газа

10 - Регулятор давления газа

11 - Кнопка пьезорозжига

12 - Экономайзер

13 - Штуцер для замера давления газа

14 - Электрод розжига

15 - Термопара
