Гидравлические подключения
Присоедините водонагреватель к водопроводу, установите перед водонагревателем запорный кран. Если смотреть на водонагреватель спереди, патрубок подачи холодной воды расположен справа, а патрубок выхода горячей воды — слева.
Установите фильтр (поставляется с водонагревателем) во входной штуцер клапана воды.
Прежде чем подключать штуцер на выходе горячей воды к водопроводной сети, снимите с него пластиковую гайку.
Убедитесь, что водопроводные трубы не используются для заземления электрических приборов или телефонных аппаратов. В противном случае трубопровод и сам водонагреватель могут быстро выйти из строя.
Если жесткость поступающей в водонагреватель воды превышает 4 мг-экв/л., рекомендуется использовать устройства для обработки воды с целью предохранения теплообменника от отложения солей жесткости. Показатель кислотности РН, используемой в водонагревателе воды, должен лежать в пределах 6-8.

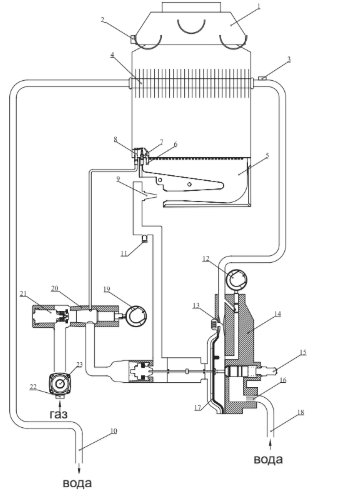

ГИДРАВЛИЧЕСКАЯ СХЕМА
1 - Дымосборный короб
2 - Устройство контроля тяги
3 - Предельный гидравлический термостат
4 - Теплообменник
5 - Горелка
6 - Электрод розжига
7 - Термопара
8 - Запальная горелка
9 - Инжектор
10 - Выход горячей воды
11 - Штуцер замера давления газа
12 - Переключатель
13 - Вентури
14 - Гидравлический клапан
15 - Предохранительный гидравлический клапан
16 - Фильтр воды
17 - Мембрана
18 - Вход холодной воды
19 - Экономайзер
20 - Газовый клапан
21 - Катушка
22 - Газовый фильтр
23 - Регулятор давления газа
