Устройство электрокотла
4.1. Устройство котла BAXI AMPERA Lite

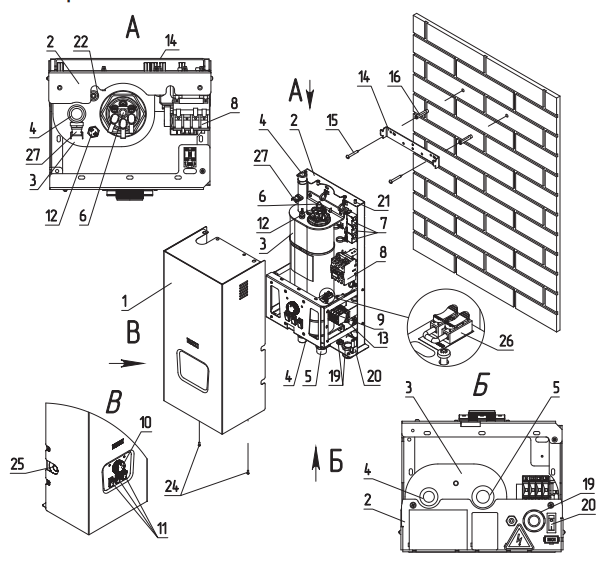

Рис. 1 Конструкция котла
1. Кожух котла
2. Основание котла
3. Корпус котла
4. Патрубок подачи G-3/4” (НР)
5. Патрубок обратки G-3/4” (ВР)
6. Блок нагревательных элементов (ТЭН)
7. Силовой блок реле с термопредохранителями
8. Контактор (пускатель)
9. Клеммы подключения силового кабеля
10. Ручка термостата
11. Переключатели ступеней мощности
12. Датчик перегрева воды
13. Болт заземления
14. Кронштейн настенный
15. Шуруп для крепления кронштейна к стене
16. Дюбель пластмассовый
17. Индикаторная лампа «Авария»
18. Индикаторная лампа «Сеть»
19. Сальники для ввода и вывода кабелей
20. Кнопка включения/отключения котла
21. Зацепы кожуха
22. Гильза для рабочего термостата
23. Реле давления
24. Винты крепления лицевой панели
25. Резьбовое отверстие 1/2’’ для внешних подключений
26. Подключение термостата
27. Реле давления
