Правила эксплуатации и техническое обслуживание

8.1. Эксплуатация котла

• Установите необходимую температуру теплоносителя на шкале ручке термостата(Рис. 16, поз.6).

• Включите требуемое количество ступеней мощности в положение включено (I) (Рис. 16, поз.1, поз.2, поз.3).

• Если температура теплоносителя в котле ниже установленной на шкале терморегулятора, то включается нагрев и загораются лампы подсветки переключателей включенных ступеней мощности.

• При достижении температуры на выходе из котла заданного значения, отключается нагрев и подсветка переключателей ступеней гаснет.

• По окончании работы котла установите переключатели ступеней в положение отключено (O) и отключите котел кнопкой (Рис. 1, поз.20).

• В случае отключения котла в зимний сезон необходимо слить из него теплоноситель во избежание замерзания.

8.2. Техническое обслуживание

Для бесперебойной и долгосрочной эксплуатации работы котла требуется:

• Соответствие параметров электрической сети, указанным в Табл. 5;

• Использование теплоносителя, соответствующего требованиям (см. п.п. 5.2);

• Периодически проверять герметичность котла и системы отопления.

При появлении течи незамедлительно ее устранить;

• Перед каждым отопительным сезоном производить осмотр и очистку от загрязнений и продуктов коррозии внутренней поверхности котла и нагревательных элементов (ТЭН);

• Периодически (не реже одного раза в год и перед каждым отопительным сезоном) проводить визуальный осмотр электрических контактов, зачищать их и производить протяжку с усилием:

- Гаек на контактных стержнях ТЭН с усилием 1,8 Нм (см. Рис. 17);

- Винты контактов автомата и силового блока с усилием 2,5 Нм.

Осмотр, и техническое обслуживание (ТО).

• Работы по ТО могут выполняться специалистами регионального сервисного центра;

• При проведении ТО проверяется состояние изделий с ограниченным ресурсом (страница 3);

• При ремонте, либо замене используйте оригинальные запчасти.

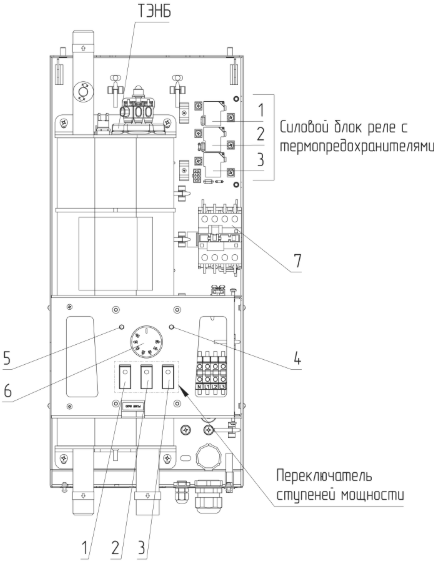

Рис. 16 Органы управления котла BAXI Ampera Lite

1. Вкл/выкл нагревателя 1

2. Вкл/выкл нагревателя 2

3. Вкл/выкл нагревателя 3

4. Индикаторная лампа «Авария»

5. Индикаторная лампа «Сеть»

6. Ручка термостата

7. Магнитный пускатель

Замена предохранителя насоса и реле задержки отключения насоса.

На коммутационной плате располагается предохранитель насоса и реле задержки отключения насоса.

Если при подаче напряжения на котел кнопка «Включения/отключения» котла загорелась, а лампа «Сеть» не горит, значит перегорел предохранитель.

Номинал предохранителя: 2 А, 250 В

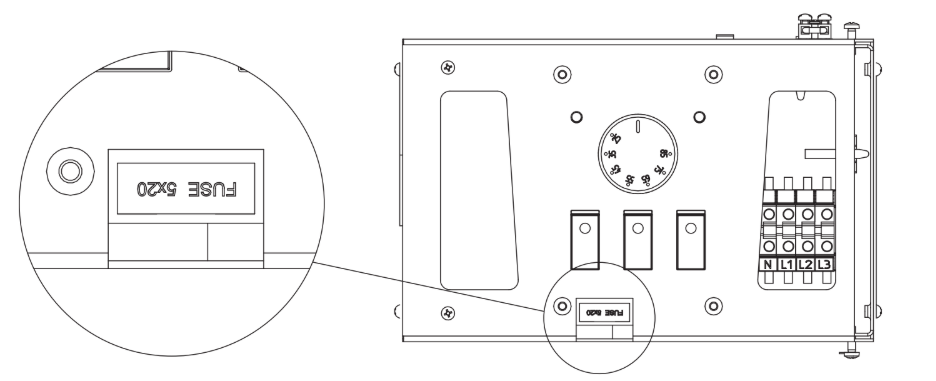

Рис. 18 Расположение предохранителя насоса и реле задержки отключения насоса

Замена блоков ТЭН.

• При замене блок ТЭН присоединение фазных проводов к выводам блок ТЭН производить согласно Рис. 17. Сечение кабеля указано в Табл. 5;

• Провод нейтрали «N» подключить на перемычку блока ТЭН

.

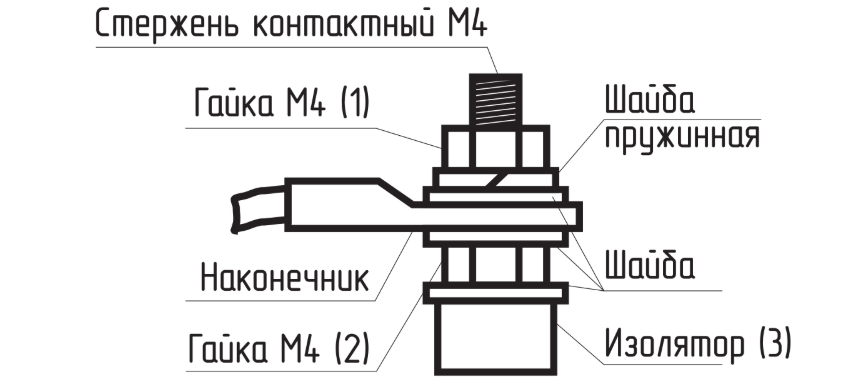

Рис. 17 Присоединение проводов к выводам блок ТЭН

Внимание! При закручивании гайки М4 (1) во избежание короткого замыкания, при повреждении изоляции (3) и последующего выхода из строя блока ТЭН необходимо зафиксировать (рожковым) гаечным ключом гайку М4 (2). Затяжку гайки М4 (1) производить с усилием 1,8 Нм.

Методика проверки сопротивления изоляции нагревательного элемента.

• Обесточить котел;

• Отсоединить все провода от нагревательного элемента;

• Соединения не должны иметь ржавчины и загрязнений;

• Перевести переключатель измерительного прибора в нужное положение;

• Подключить щуп No1 измерительного прибора к общей нейтральной клемме нагревательного элемента, а щуп No2 приложить к «корпусу» нагревательного элемента;

• Провести измерение сопротивления изоляции ТЭН. Сопротивление изоляции ТЭН проверяют измерительным прибором с рабочим напряжением не менее 500 В;

• Значение сопротивления изоляции ТЭН в блоке согласно ГОСТ 19108 должно быть не менее 1 МОм. Во время проверки сопротивления изоляции, не должно происходить поверхностного перекрытия или пробоя изоляции;

• Если значение сопротивления изоляции нагревательного элемента менее 1 МОм, его следует заменить.

Технические характеристики используемых нагревательных элементов приведены в Табл. 4.

Внимание! Во время измерения изоляции запрещается прикасаться к нагревательному элементу и соприкосновение проверяемого нагревательного элемента с токопроводящими поверхностями, так как это может привести к поражению электрическим током.

Табл. 4 Технические характеристики используемых нагревательных элементов.

Модель 6 кВт

Модель 9 кВт

* Отклонение может составлять от 5 % до -10 %.

** Отклонение может составлять ± 10 % от номинальных значений.

Эксплуатация котла запрещается:

• При наличии протечек теплоносителя через сварные швы и места уплотнений;

• Со снятым кожухом;

• Без фильтра грубой очистки, установленном до циркуляционного насоса;

• В системах отопления с давлением более 0,3 МПа (3 кг/см2 );

• Включение котла при частичном или полном отсутствии в нём теплоносителя;

Запрещается устанавливать запорную арматуру на патрубок сброса теплоносителя из предохранительного клапана электрического котла.
