Размещение и монтаж

6.1. Требования к помещению и месту установки

Внимание! Установка котла в отопительную систему и подключение к электросети должны выполняться специализированной организацией.

Для обеспечения надлежащих условий эксплуатации котла помещение котельной может быть оборудовано приточной и вытяжной вентиляцией с естественным или принудительным притоком свежего воздуха.

При монтаже котла необходимо выдерживать минимальные расстояния до стен, пола и потолка, указанных на Рис. 2. Расстояния необходимо соблюдать для удобства эксплуатации и сервисного обслуживания.

При монтаже трубопровода вверх, располагайте трубопровод таким образом, чтобы он не мешал извлечению ТЭН-а для технического обслуживания или ремонта.

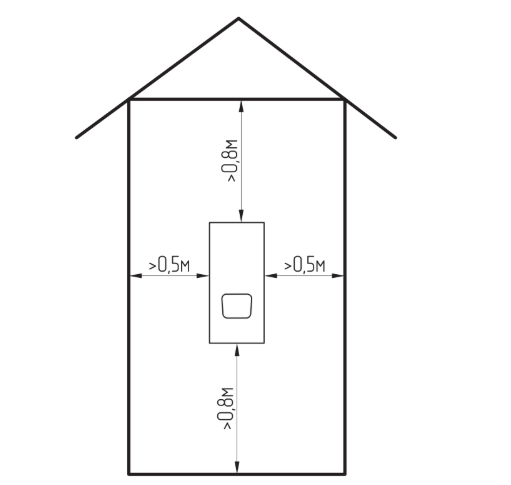

Рис. 2 Схема размещения котла в котельной

Внимание! Котел должен размещаться на негорючем основании, использование дерева и пластмассы недопустимо.

Внимание! Запрещается помещать котел в ниши, загораживающие крепежные элементы кожуха и препятствующие естественной вентиляции изделия.

Запрещается устанавливать котел в помещении, в котором имеются взрывоопасные материалы.

Запрещается установка котла рядом с нагревательными приборами (каминами, печами, плитами, духовками) или над ними.

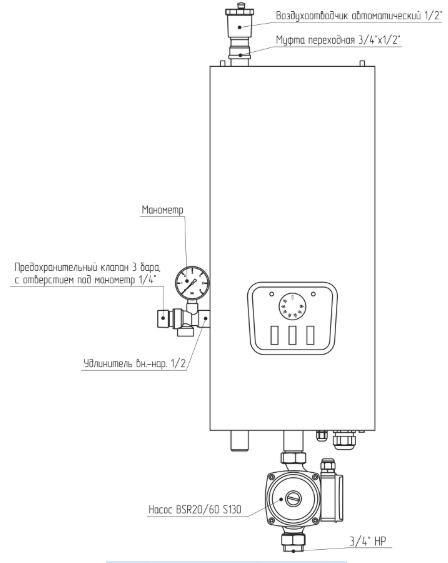

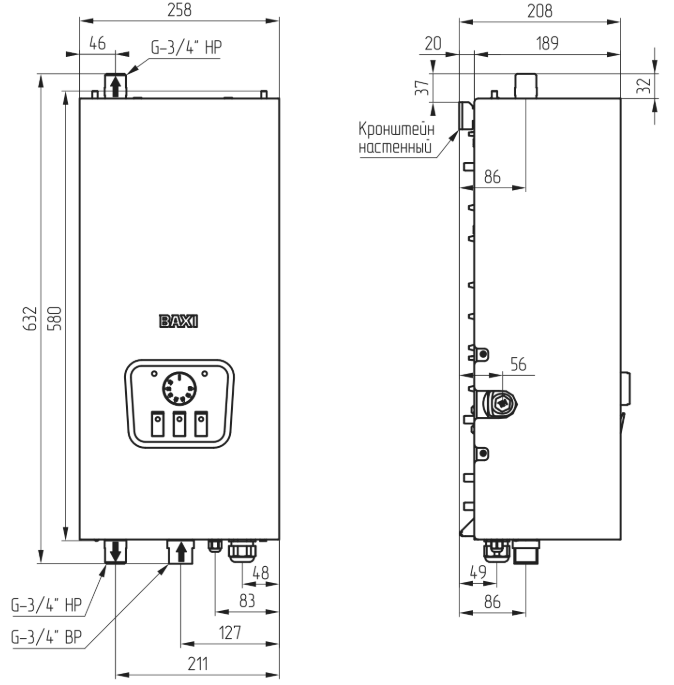

Рис. 3 Габаритные и присоединительные размеры котлов.

Рис. 4 Комплектация котла BAXI Ampera Lite

6.2. Порядок проведения монтажных работ

Внимание! Монтаж котла должен проводиться при снятом напряжении.

Закрепите настенный кронштейн на вертикальной поверхности в необходимом месте с помощью шурупов, входящих в комплект, и установите на него котел, как показано на Рис. 1;

Подключение к системе отопления.

• Подсоединить котел к системе отопления. Габаритные и присоединительные размеры котла указаны на Рис. 3;

• Заполните систему и циркуляционный насос теплоносителем. Частичное удаление воздуха из циркуляционного насоса происходит автоматически после его включения. Однако воздух необходимо удалить из циркуляционного насоса

полностью, выполнив следующие операции:

• подать напряжение и установить переключатель в положение «III»;

• выкрутить винт и ослабить заглушку для удаления воздуха, защитив электрические части от попадания жидкости или пара (Рис. 5);

• после того, как теплоноситель, выходящий из циркуляционного насоса, перестанет содержать воздух, винт завернуть;

• включите насос и убедитесь, что вал насоса вращается. После полного удаления воздуха закрутите на место винт для удаления воздуха.

• Проверьте надежность и герметичность всех соединений водяного контура.

Внимание! Если теплоноситель имеет высокую температуру и давление, то при откручивании винта для удаления воздуха может произойти выброс горячего теплоносителя в жидком или газообразном состоянии.

Внимание! При заполнении системы отопления и ее запуске необходимо исключить попадание теплоносителя внутрь кожуха на электрические провода, разъемы и электронные блоки.

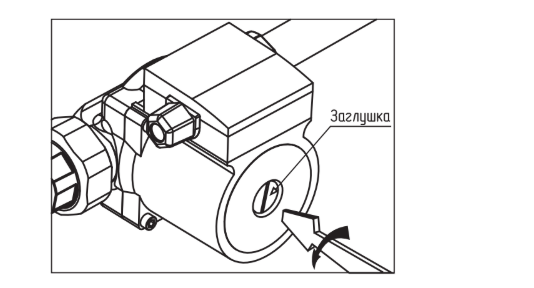

Рис. 5 Удаление воздуха из насоса

Снятие кожуха котла.

• 1 Шаг Выкрутить два винта крепления кожуха (Рис. 6, поз.1) в нижней части котла;

• 2 Шаг Выдвинуть на себя нижнюю часть кожуха (Рис. 6, поз.2) в соответствии с Рис. 6;

• 3 Шаг Отсоединить провод заземления (PE) от соответствующего контакта на кожухе котла;

• 4 Шаг Поднять кожух (Рис. 6, поз.2) вертикально в верх пока крепления не выйдут из зацепления.

Установка кожуха.

• 1 Шаг Перед установкой кожуха (Рис. 6, поз.2) необходимо подключить провод заземления (PE) к советующему контакту на кожухе;

• 2 Шаг Надеть кожух котла (Рис. 6, поз.2) на зацепы в верхней части котла в соответствии с Рис. 6;

• 3 Шаг Установить нижнюю часть кожуха исключая усилия и перекосы;

• 4 Шаг Закрутить винты (Рис. 6, поз.1) в нижней части котла зафиксировав кожух.

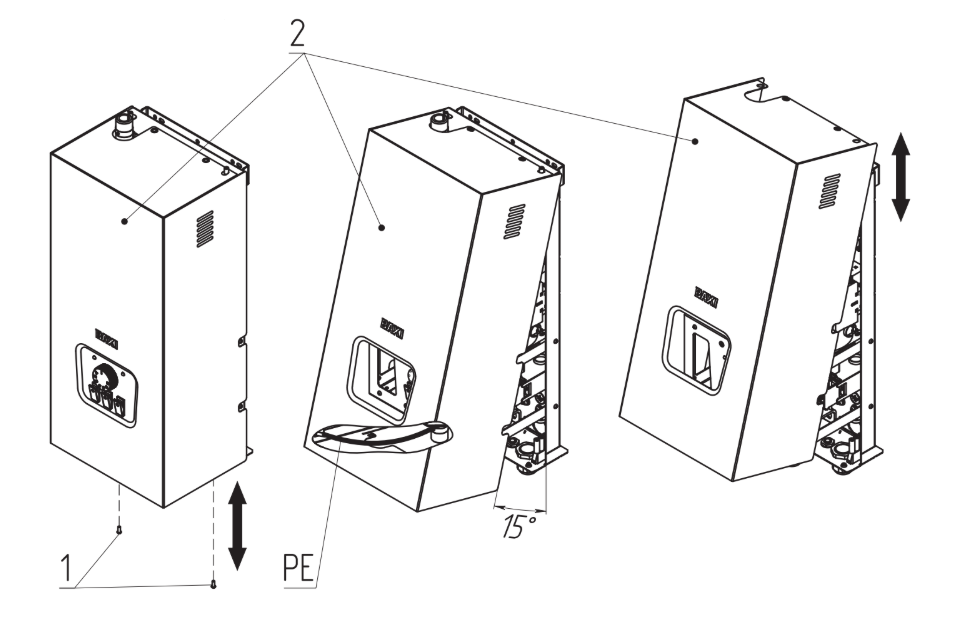

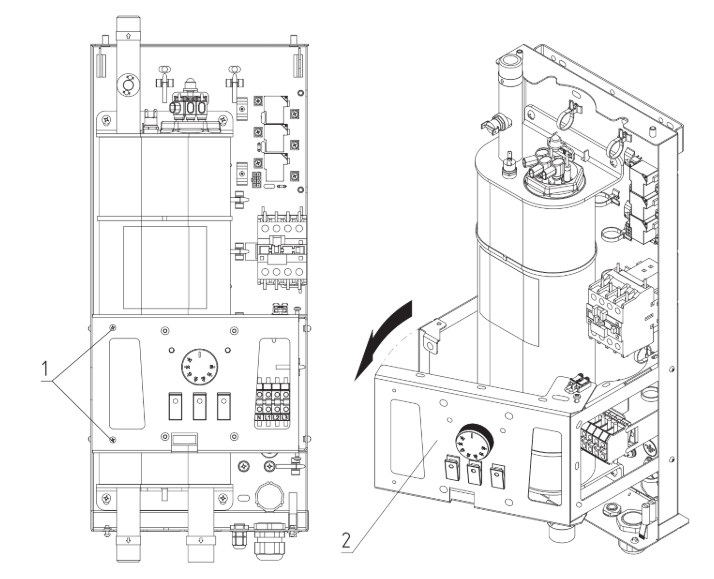

Рис. 6 Снятие кожуха

1 Шаг / 4 Шаг 2 Шаг / 3 Шаг 4 Шаг / 1 Шаг

1. Винт крепления кожуха

2. Кожух

PE (Заземление)

Смещение кронштейна в сервисное положение.

• 1 Шаг Выкрутить два винта крепления кронштейна (Рис. 7, поз.1);

• 2 Шаг Переместить кронштейн (Рис. 7, поз.2) в сервисное положение в соответствии с Рис. 7.

Внимание! Перемещайте кронштейн (Рис. 7, поз.1) без резких движений во избежание повреждения проводов и разъемов.

Рис. 7 Смещение кронштейна в сервисное положение

1. Винт крепления кронштейна 2. Кронштейн

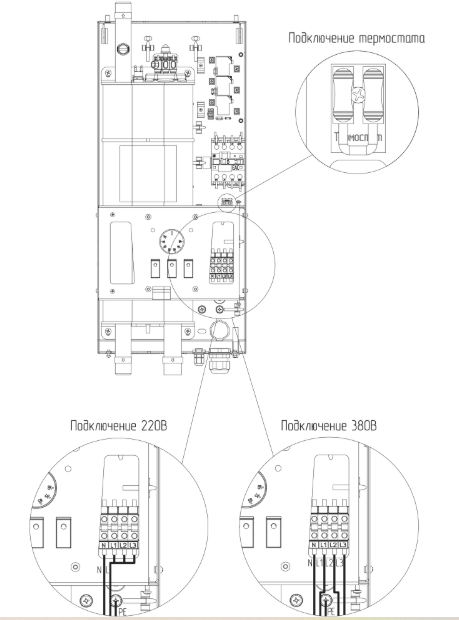

Подключение к системе трехфазной сети переменного тока 380В с частотой 50 Гц.

• Присоединить рабочий нулевой провод на клемму нейтраль (N) котла;

• Для сети трехфазного переменного тока 380 В присоединить фазные провода на клеммы L1, L2, L3 колодок;

• Для сети однофазного переменного тока 220 В присоединить фазный провод на одну из клемм L1, L2 или L3 колодок. Для соединения клемм L1, L2, L3 колодки в комплекте имеется специальная перемычка;

• Защитный нулевой провод (РЕ) подключить на болт «ЗАЗЕМЛЕНИЕ»;

Для подключения термостата необходимо:

• Извлечь перемычку (Рис.1, поз.26);

• Подключить провода термостата к колодке подключения термостата.

Для подготовки первого включения котла после монтажа необходимо:

• Перевести выключатель (Рис. 1, поз.20) в положение ВКЛ;

• Загорается индикаторная лампа «Сеть» (Рис. 1, поз.18) информирующая о наличии напряжения на котле.

Задержка отключения насоса.

В котле предусмотрена функция задержки отключения насоса через 0, 1, 3 (по умолчанию) и 5 минут.

Для изменения времени задержки отключения насоса необходимо:

• Изменить положение перемычки в разъеме контроля выключения насоса как показано на рисунке Рис. 8.

Внимание! Установка слишком низкого времени отключения насоса может привести к закипанию котла. Перед настройкой времени отключения насоса проконсультируйтесь со специалистом.

Задержка отключения насоса срабатывает при следующих условиях:

• При срабатывании комнатного термостата;

• При срабатывании капиллярного термостата;

• При отключении общей кнопки «Включения/Отключения» котла (Рис. 1, поз.20).

При возникновении критических ошибок насос работает постоянно.

При выключении котла кнопкой (Рис. 1, поз.20), насос отрабатывает время задержки отключения и отключается.

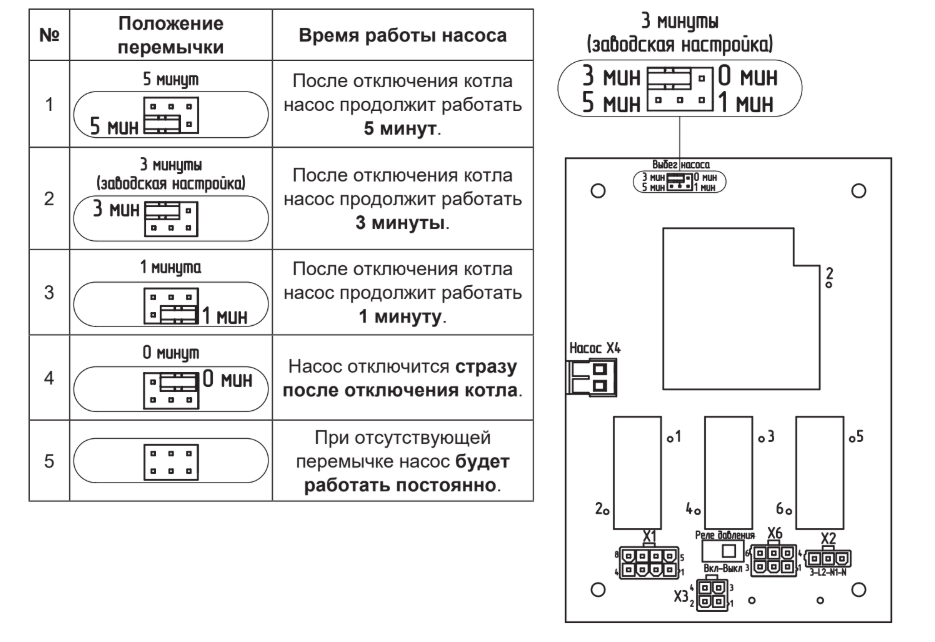

Рис. 8 Положение перемычки задержки выключения насоса

Реле давления.

• В котле установлено реле давления (Рис. 1, поз.27), которое отключается при падении давления ниже 0,7 бар и запускается при повышении давления выше 1,0 бар. При отключении датчика останавливается нагрев котла (отключается контактор, Рис. 1, поз.8) и циркуляционный насос котла.

Реле давления можно отключить с помощью переключателя датчика давления (Рис. 9, поз.17), это может понадобится в случае, если у пользователя открытая система отопления.

Датчик подключается к колодке подключения датчиков (Рис. 9, поз.13 и поз.14) и может быть заменен в случае выхода из строя.

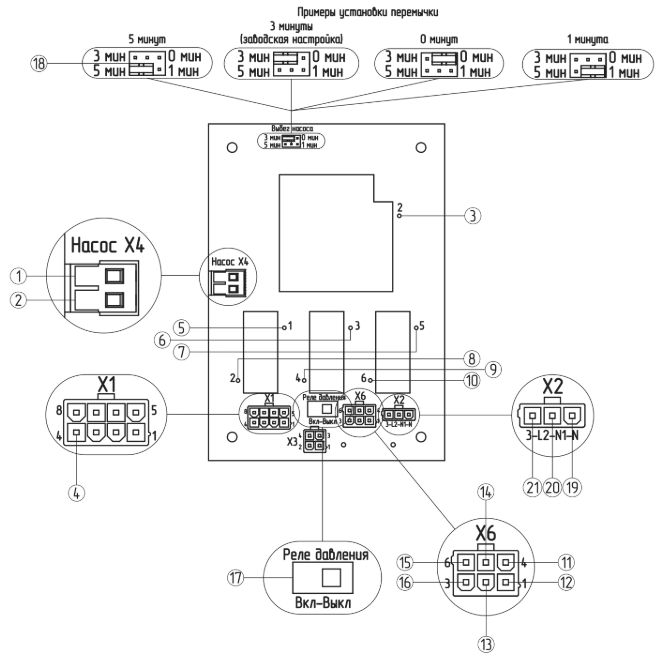

Рис. 9 Коммутационная плата

1. Насос L

2. Насос N

3. Термостат N вход

4. Термостат N выход

5. Кнопка 3 кВт выход

6. Кнопка 2 кВт выход

7. Кнопка 1 кВт выход

8. Кнопка 3 кВт вход

9. Кнопка 2 кВт вход

10. Кнопка 1 кВт вход

11. Питание N 220 В

12. Питание L 220 В

13. Реле давления L вход

14. Реле давления L выход

15. Датчик перегрева L вход

16. Датчик перегрева L выход

17. Переключатель включения/выключения реле давления

18. Разъем контроля задержки отключения насоса

19. Кнопка вкл/выкл N выход

20. Кнопка вкл/выкл N вход

21. Кнопка вкл/выкл L выход

Рис. 10 Схема подключения котла

Котел имеет 3 подключенных последовательно аварийных датчика:

• Аварийный датчик перегрева котла;

• Реле давления, отключается ниже 0,7 бар, включается выше 1 бар (можно отключить на коммутационной плате (Рис. 9, поз.17));

• Термопредохранители силовых реле.

Срабатывание одного из этих элементов вызывает критическую ошибку.

При возникновении критических ошибок.

• Отключается пускатель магнитный;

• Загорается лампа «Авария» (Рис. 11);

• Гаснут лампы на включенных кнопках управления ступенями мощности;

• Включается циркуляционный насос.

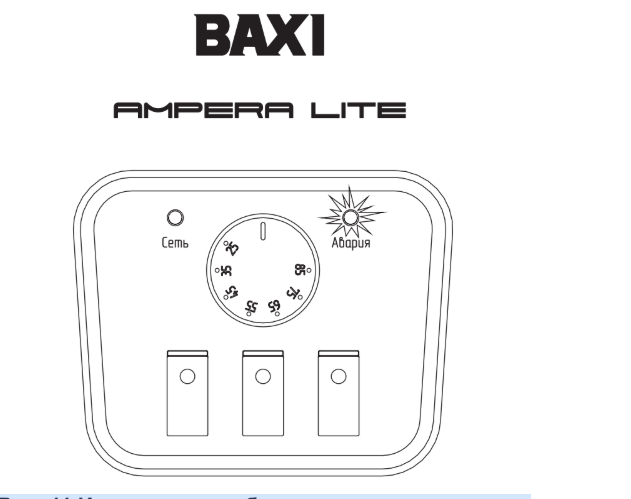

Рис. 11 Индикация ошибок на панели управления

Табл. 2 Индикация ошибок

Пункт 1

Пункт 2

Пункт 3

Пункт 4

Пункт 5

6.3. Настройка котла для резервного использования

При использовании котла в качестве резервного, его включение происходит, если основной котел не нагревает систему отопления или значения температуры снизились до минимально допустимых.

Предусматриваются три основных способа управления котлом в качестве резервного:

Управление резервным котлом «по теплоносителю»:

1. Выберите оптимальное количество ступеней мощности клавишами (Рис. 16, поз.1, поз.2, поз.3).

2. Выставите на ручке термостата котла (Рис. 16, поз.6) минимально допустимое значение температуры теплоносителя. Данная температура должны быть меньше заданной на основном котле с учетом гистерезиса.

Управление резервным котлом «по теплоносителю» возможно при подключении резервного и основного котла по последовательной гидравлической схеме (см. Рис. 12).

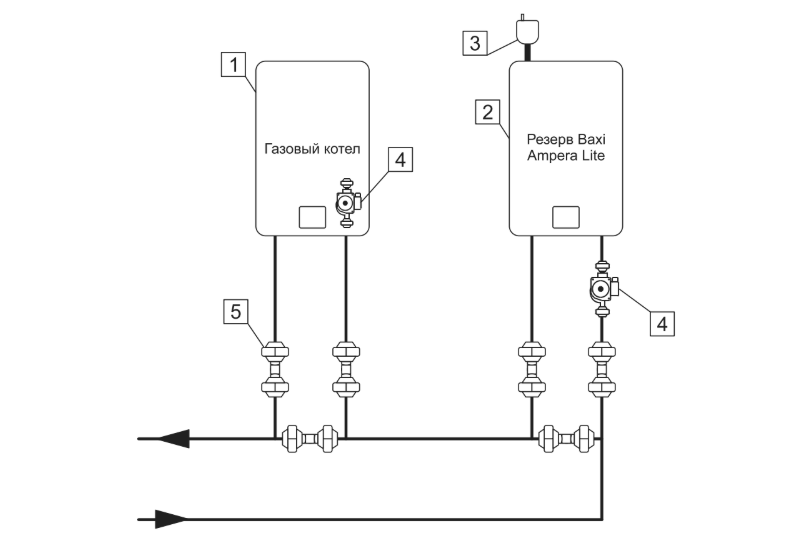

Рис. 12 Последовательная гидравлическая схема подключения

1. Основной котел

2. Резервный котел

3. Автоматический воздухоотводчик

4. Насос

5. Кран

В случае подключения основного и резервного котла по параллельной гидравлической схеме, управление «по теплоносителю» можно реализовать с помощью установки накладного термостата на общую подающую линию котловой установки. Термостат необходимо настроить на минимально допустимую температуру теплоносителя, а сам термостат подключить к входу «комнатного термостата» резервного котла.

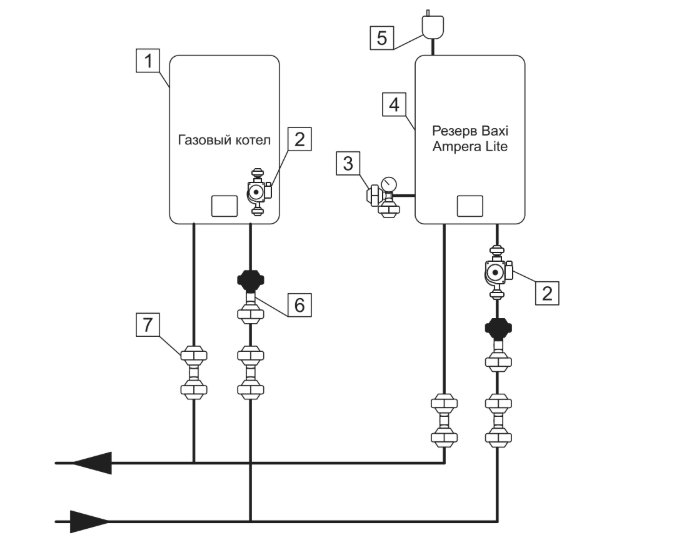

Рис. 13 Параллельная гидравлическая схема подключения

1. Котел

2. Насос

3. Предохранительный клапан с манометром

4. Резервный котел

5. Автоматический воздухоотводчик

6. Обратный клапан

7. Кран

Управление резервным котлом «по воздуху»:

1. На котле вместо перемычки (Рис. 10) подключите выносной релейный термостат (в комплект не входит). При замкнутом контакте выносного термостата котел будет нагревать систему отопления до заданной на котле температуры. Котел отключится при достижении указанной на выносном термостате температуры воздуха или температуре теплоносителя.

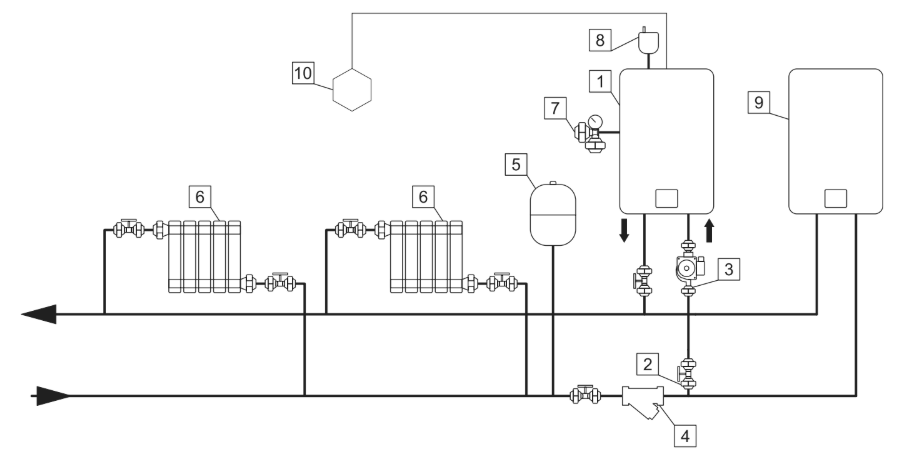

Рис. 14 Схема подключения с управлением резервным котлом «по воздуху»

1. Резервный котел

2. Кран

3. Насос

4. Фильтр

5. Расширительный бак

6. Отопительные приборы

7. Предохранительный клапан с манометром

8. Автоматический воздухоотводчик

9. Основной котел

10. Релейный термостат

Управление при помощи системы удаленного управления BAXI Connect

1. При использовании устройства BAXI Connect его контакты управления дополнительным котлом подключите к котлу AMPERA LITE вместо перемычки комнатного термостата, как показано на Рис. 10. В соответствии с рекомендациями в инструкции BAXI Connect проведите настройку в приложении на смартфоне.

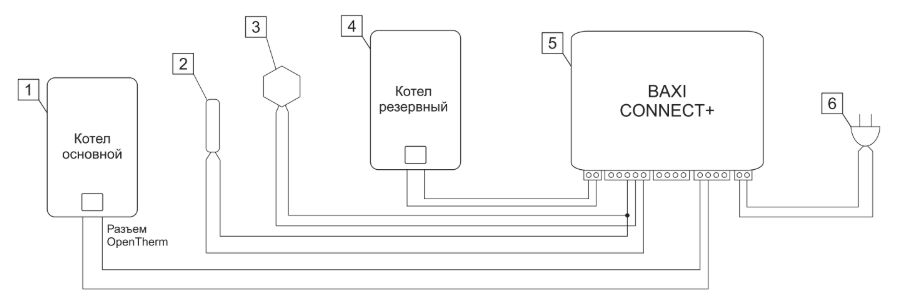

Рис. 15 Схема подключения с системой удаленного управления BAXI Connect

1. Котел

2. Датчик температуры теплоносителя

3. Датчик температуры воздуха

4. Резервный котел

5. Устройство BAXI Connect

6. Блок питания 12 В
