WHJ431100770
FS105
Модель в Россию не поставляется
Данные о характеристиках отсутствуют
| Позиция на чертеже | Артикул | Фото | Английское наименование | Русское наименование | Рекомендованная розничная цена, у.е. | Наличие на складах | Коды возможной замены | Начиная с серийного номера | До серийного номера | Взаимозаменяемость | Код новой детали | Дополн. инфо | Корзина |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 619180 | DOOR ASSEMBLY FS | Панель передняя в сборе | 103.46 | Наличие | - | |||||||
| 3 | 619200 | RIGHT PANEL ASSY 105 | Панель правая в сборе | 113.33 | - | ||||||||
| 2 | 619210 | LEFT PANEL ASSY 105 | Панель в сборе левая | 113.33 | - | ||||||||
| 44 | 624750 | TRANSF.NAT.GAS KIT POWER HT100 | Комплект для природного газа | 20.75 | - | ||||||||
| 266 | 3110490 |  Скачать | HEAT EXCHANGER SUPPORT PLATE | Стенка камеры сгорания передняя | 31.79 | - | |||||||
| 250 | 3110520 | BACK PLATE | нижняя часть задней панели корпуса | 140.86 | - | ||||||||
| 258 | 3110560 | CONTROL PANEL HOUSING | каркас панели управления | 0 | - | ||||||||
| 255 | 3110620 |  Скачать | TOP PANEL SUPPORT | нижняя планка котла | 35.15 | Наличие | - | ||||||
| 67 | 3110660 | BASE PLATE 105 | дно | 0 | - | ||||||||
| 267 | 3110700 | TOP PANEL FS 105 | панель верхняя | 81.38 | Наличие | - | |||||||
| 730 | 3110960 | REAR SUPPORT | планка задняя крепёжная | 0 | - | ||||||||
| 735 | 3201550 | GAS VALVE CONNECTOR 3/4 | Патрубок соединительный | 11.76 | - | ||||||||
| 408 | 3202930 |  Скачать | COMBUSTION CHAMBER UPPER COVER | Крышка камеры сгорания передняя | 35.05 | Наличие | - | ||||||
| 726 | 3202940 | FAN MANIFOLD FS 90-105 | Фланец вентилятора | 29.49 | Наличие | - | |||||||
| 268 | 3400380 | .jpeg) Скачать | CLIP - SIDE PANELS - FEMALE - 10PCS | крепление для панелей котла (внешний элемент) (УПАКОВКА - 10 шт) | 4.4 | Наличие | 3400380P1 | Скачать | |||||
| 263 | 3400390 | .jpeg) Скачать | CLIP - TOP PANEL - MALE - 10PCS | крепление для панелей котла (внешний элемент) (УПАКОВКА - 10 шт) | 3.67 | Наличие | 3400390P1 | Скачать | |||||
| 262 | 3400400 |  Скачать | CLIP - DOOR PANEL - FEMALE - 10PCS | крепление для панелей котла (внутренний элемент) (УПАКОВКА - 10 шт) | 9.63 | Наличие | 3400400P1 | Скачать | |||||
| 269 | 3400410 |  Скачать | FASTENING M | крепление для панелей котла (внутренний элемент) | 0 | Наличие | 3402700P1 3402700 | B902 | 3402700 | - | |||
| 721 | 3400430 |  Скачать | GAS VALVE O-RING (UPPER) - 10PCS | Уплотнение кольцевое газового клапана (UPPER) (УПАКОВКА - 10 шт) | 2.85 | Наличие | 3400430P1 | Скачать | |||||
| 722 | 3402100 |  Скачать | O-RING 70X3 - 10PCS | Уплотнение (УПАКОВКА - 10 шт) | 4.6 | Наличие | 3402100P1 | Скачать | |||||
| 723 | 3402120 | LOWER CONTROL PANEL FACIA | разделительная панель | 7.85 | Наличие | - | |||||||
| 724 | 3402130 |  Скачать | UPPER CONTROL PANEL FACIA | Панель верхняя для Power HT | 14.68 | Наличие | Скачать | ||||||
| 445 | 3402160 |  Скачать | CONDENSED DISCHARGE PIPE | Трубка силиконовая | 6.17 | Наличие | - | ||||||
| 459 | 3402170 |  Скачать | CONDENSED DISCHARGE PIPE BLACK | Трубка пластиковая | 1.7 | Наличие | - | ||||||
| 731 | 3402200 |  Скачать | GASKET 32X39X2 - 10PCS | Уплотнение 32X39X2 (УПАКОВКА - 10 шт) | 8.13 | Наличие | 3402200P1 | Скачать | |||||
| 328 | 3402270 |  Скачать | GASKET | Уплотнение | 5.93 | Наличие | Скачать | ||||||
| 269 | 3402700 |  Скачать | CLIP - SIDE PANELS - MALE - 10PCS | крепление для панелей котла (внутренний элемент) (УПАКОВКА - 10 шт) | 3.13 | Наличие | 3400410 3402700P1 | B903 | YES | Скачать | |||
| 22 | 3621190 |  Скачать | FAN RG 148/1200-3633 | вентилятор | 460.3 | Наличие | Скачать | ||||||
| 415 | 3621200 |  Скачать | CONDENSATE TRAP | Сифон | 36.6 | Наличие | Скачать | ||||||
| 18 | 3621230 | PRESSURE SENSING VENTURI | Газовоздушный смеситель (устройство Вентури) | 102.34 | Наличие | Скачать | |||||||
| 140 | 3621240 |  Скачать | GAS VALVE 822 NOVAMIX | клапан газовый (SIT 822 NOVAMIX) | 258.48 | Наличие | Скачать | ||||||
| 139 | 3621250 | GAS PIPE POWER HT | Патрубок на входе газового клапана | 9.3 | Наличие | - | |||||||
| 32 | 3621330 | HEAT EXCHANGER ASSEMBLY DUOZ 100 Kw | Теплообменник основной DUOZ 100 Kw | 0 | Наличие | 3626850 626910 | 626910 | - | |||||
| 514 | 3622330 | RETURN MANIFOLD | 0 | - | |||||||||
| 117 | 3622340 | FLOW MANIFOLD FS105-160 | 0 | - | |||||||||
| 237 | 3622350 | GAS INLET PIPE FS105 | 0 | - | |||||||||
| 264 | 3622360 | DUNGS GAS PRESSURE SWITCH | 0 | Наличие | 3624120 3604220 | - | |||||||
| 157 | 3622380 | CONTROL PANEL DOOR ASSY FS90 | 0 | - | |||||||||
| 259 | 3622460 | BAXI COMMERCIAL BADGE | 0 | - | |||||||||
| 199 | 3622470 |  Скачать | FLUE DISCHARGE DUCT | труба дымовая внутренняя | 153.99 | Наличие | - | ||||||

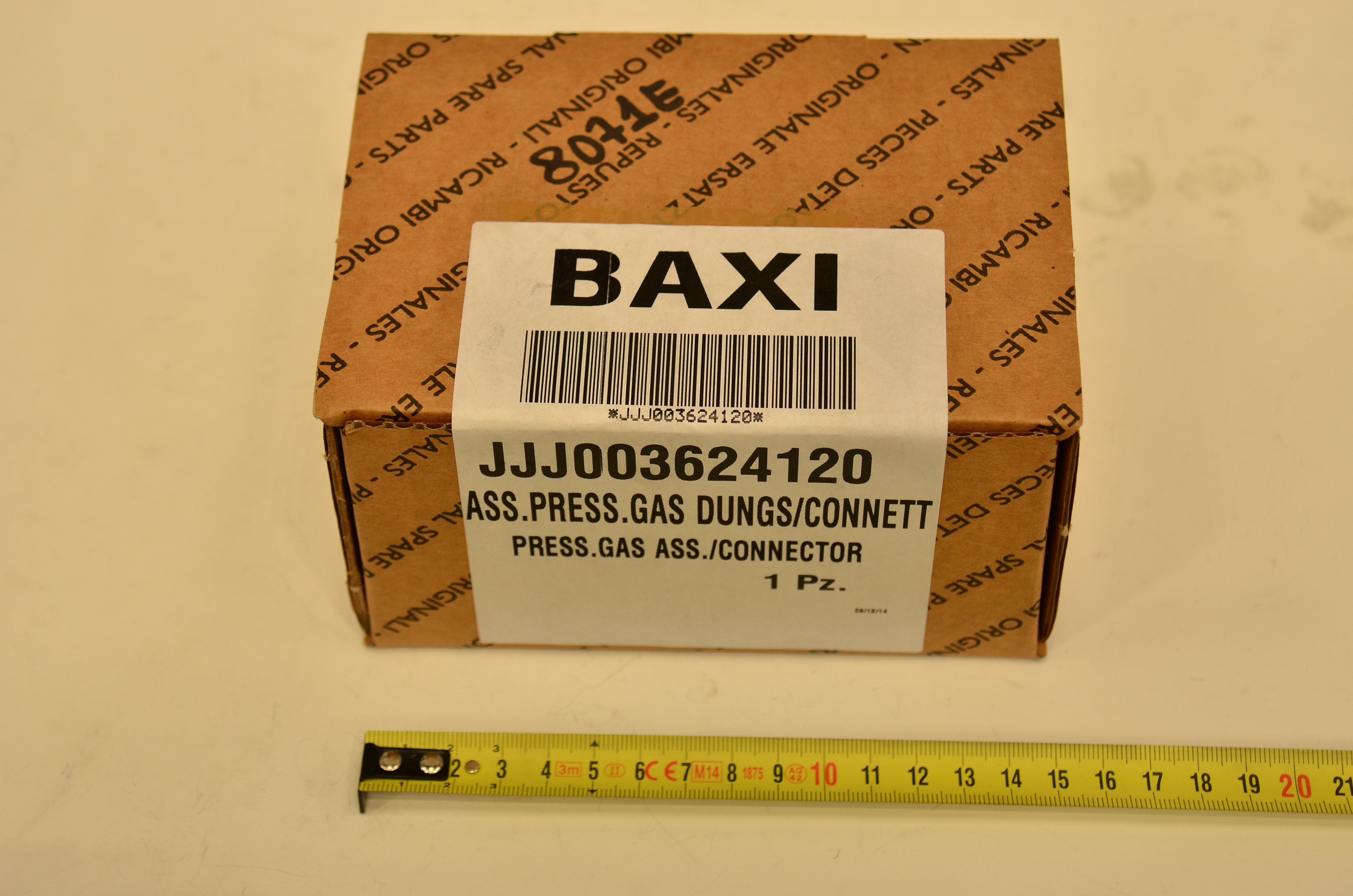

| 264 | 3624120 |  Скачать | PRESS.GAS ASS./CONNECTOR | реле минимального давления газа | 133.93 | Наличие | 3622360 3604220 | Скачать | |||||
| 154 | 3624770 |  Скачать | PCB GROUP LMU54D >85KW | Электронная плата PCB GROUP LMU54D | 441.88 | Наличие | B710 | YES | Скачать | ||||
| 518 | 5107180 |  Скачать | PIN-HINGED FACIA PANEL 28/28I | стержень панели управления | 1.75 | Наличие | - | ||||||
| 49 | 5118650 |  Скачать | FLUE SAMPLE PLUG AISI 304 | колпачок фланца дымохода | 6.5 | Наличие | - | ||||||
| 682 | 5211800 |  Скачать | FLAME INSPECTION | Стекло смотровое | 3.42 | Наличие | - | ||||||
| 701 | 5212780 |  Скачать | GASKET D.6 | Шнур изоляционный D6X615 мм | 3.87 | Наличие | Скачать | ||||||
| 71 | 5405000 |  Скачать | SEALING WASHER - G1 - 10PCS | Уплотнение насоса (УПАКОВКА - 10 шт) | 5.8 | Наличие | 5405000P1 | Скачать | |||||
| 167 | 5405340 |  Скачать | FUSE HOLDER | держатель плавкого предохранителя | 1.47 | Наличие | Скачать | ||||||
| 153 | 5407660 |  Скачать | PANEL - ACCESS | кожух клеммной коробки | 3.42 | Наличие | - | ||||||
| 601 | 5408560 |  Скачать | O-RING 8,73x1,78 - 10PCS | Уплотнение кольцевое 8,73x1,78 (УПАКОВКА - 10 шт) | 2.07 | Наличие | 710107800 5408560P1 | Скачать | |||||
| 411 | 5409110 |  Скачать | FLAME SENSING ELEC.GASKET | Уплотнение датчика пламени | 0 | Наличие | 710185200 764918600 | B938 | 710185200 | Скачать | |||
| 681 | 5409120 |  Скачать | IGNITION ELECTRODE PROTECTION CAP | Уплотнение | 0 | Наличие | 710185300 | B938 | 710185300 | Скачать | |||
| 341 | 5409220 | AGU - CLIPPIN SUPPORT PLATE | 2.65 | - | |||||||||
| 428 | 5409290 |  Скачать | GASKET | Уплотнение | 1.92 | Наличие | Скачать | ||||||
| 151 | 5409590 |  Скачать | COVER ELECTRICAL BOX | кожух электрической коробки | 14.67 | - | |||||||
| 285 | 5409600 |  Скачать | TERMINAL BOARD COVER | крышка клеммной колодки | 2.95 | Наличие | - | ||||||
| 29 | 5410450 | EXCHANGER REAR INSULATION | термоизоляционная панель задняя | 0 | Наличие | 711465600 711473200 | 1339 | 711465600 | - | ||||
| 30 | 5410730 |  Скачать | INSULATION-BURNER FLANGE | Термоизоляционная панель передняя | 51.28 | Наличие | - | ||||||
| 409 | 5410740 |  Скачать | BURNER CONNECTION GASKET | Уплотнение | 0 | Наличие | 710624300 | C112 | 710624300 | - | |||
| 419 | 5410810 | COMBUSTION CHAMBER GASKET | Уплотнение камеры сгорания | 0 | Наличие | 711405000 | 1339 | 711405000 | - | ||||
| 746 | 5410900 |  Скачать | VENTURI GASKET | Уплотнение вентилятора | 4.27 | Наличие | Скачать | ||||||
| 152 | 5411760 | PRINTED CONTROL PANEL | 0 | - | |||||||||
| 671 | 5646780 |  Скачать | DRAINING TAP G 1/2 (COPPER) | Кран сливной G 1/2 | 26.13 | Наличие | Скачать | ||||||
| 647 | 5652730 |  Скачать | AUTO AIR VENT G3/8 | воздухоотводчик автоматический G3/8 | 15.73 | Наличие | Скачать | ||||||
| 704 | 5662600 | EXTERNAL SENSOR QAC34/149 | 39.46 | - | |||||||||
| 340 | 5663750 | PRESSOSTATO RISCALDAMENTO | Прессостат предохранительный системы отопления | 0 | Наличие | 9951690 5687030 YYY009951692 YYY99516921P | B714 | 9951690 | - | ||||
| 156 | 5669090 |  Скачать | P.C.B. DISPLAY | Электронная плата с дисплеем | 157.05 | Наличие | 5663400 | Скачать | |||||
| 41 | 5670550 |  Скачать | BURNER - 55KW | Трубка горелки | 92.85 | Наличие | - | ||||||
| 999 | 5670810 |  Скачать | WIRING - PUMPS | Проводка электрическая циркуляционного насоса | 5.25 | Наличие | Скачать | ||||||
| 154 | 5677340 |  Скачать | PRINTED CIRCUIT BOARD SIEMENS LMU 5 | Электронная плата (SIEMENS LMU 54) | 0 | Наличие | 5680190 5670820 | B709 | With New 5680190 | 5680190 | - | ||
| 999 | 5680370 | WIRING THERMOSTAT ARRANGEMENT | 0 | - | |||||||||
| 232 | 5680390 | AGU 2.511 CLIP IN | 0 | - | |||||||||
| 728 | 8380880 | SPRING D26 - 10PCS | Пружина (УПАКОВКА - 10 шт) | 10.59 | 8380810 8380880P1 | - | |||||||
| 729 | 8380910 |  Скачать | SPRING D32 | Хомут трубный зажимной пружинный D32 | 1.13 | - | |||||||
| 382 | 8419910 |  Скачать | FLAME SENSING ELECTRODE CABLE | кабель электрода зажигания | 0 | Наличие | 8511130 | B702 | 8511130 | - | |||
| 999 | 8419950 |  Скачать | WIRING PCB INPUT | Проводка электрическая с коннектором от входной колодки к разъему платы Х1-01 | 7.41 | Скачать | |||||||
| 999 | 8419990 |  Скачать | DISPLAY P.C.B. WIRING | Провод электрический (шлейф) дисплея с коннекторами от разъема Х30 | 9.27 | Наличие | Скачать | ||||||
| 629 | 8420770 |  Скачать | TERMINAL BOARD | блок клеммной колодки | 3.52 | Наличие | Скачать | ||||||
| 166 | 8421590 |  Скачать | TERMINAL BLOCK | блок клеммной коробки | 9.15 | Наличие | 8422430 | Скачать | |||||
| 168 | 8422730 |  Скачать | FUSE 3,15A 250V | Предохранитель плавкий (3,5 А- 250 В) | 1.9 | Наличие | Скачать | ||||||
| 63 | 8422830 |  Скачать | ELECTRODE - IGNITION | Электрод розжига | 0 | Наличие | 710220000 | C008 | 710220000 | - | |||
| 65 | 8422840 |  Скачать | ELECTRODE - IONIZATION | Электрод контроля пламени | 0 | Наличие | 710220700 | C008 | 710220700 | - | |||
| 999 | 8422960 | RST5 3611 02-K32 WIRING | 0 | - | |||||||||
| 131 | 8434840 |  Скачать | NTC SENSOR | датчик температуры (NTC) (погружной) | 0 | Наличие | YYY84354011P 8435400 200025382 7815662 YYY008435401 | B615 | YES | 8435400 | - | ||
| 525 | 8435220 |  Скачать | ZAG 2V IGNITOR | Устройство розжига | 27.93 | Наличие | Скачать | ||||||
| 242 | 8435330 |  Скачать | FLUE SAFETY THERMOSTAT 85½C | Термостат предохранительный отходящих газов 85 С (датчик тяги) | 39.22 | Наличие | Скачать | ||||||
| 131 | 8435400 |  Скачать | NTC SENSOR | Датчик температуры NTC (погружной) | 24.43 | Наличие | YYY84354011P 8434840 200025382 7815662 YYY008435401 | B616 | Скачать | ||||
| 999 | 8510440 |  Скачать | WIRING - TANK | Проводка электрическая к коннектором от разъема платы Х10-05 к датчику ГВС | 1.8 | Скачать | |||||||
| 59 | 8510970 |  Скачать | IGNITION ELECTRODE CABLE | кабель электрода зажигания | 8.46 | Наличие | 8419900 | Скачать | |||||
| 382 | 8511130 |  Скачать | FLAME SENSING CABLE | Проводка электрическая электрода ионизации | 11.59 | Наличие | 8419910 | B703 | YES | Скачать | |||
| 999 | 8611010 |  Скачать | POWER SUPPLY WIRING | Провод электрический медный изолированный трехжильный 3Х1 мм без коннекторов 2500 мм до 230 В. | 12.21 | Наличие | - | ||||||
| 999 | 8612050 | FAN PROBE DETECTION FLAME | Проводка электрическая | 27.65 | - | ||||||||
| 999 | 8612060 |  Скачать | GAS VALVE FEEDING WIRING | Проводка электрическая газового клапана Power HT | 19.93 | Наличие | - | ||||||
| 999 | 8612090 |  Скачать | FAN WIRING 230V | Проводка электрическая вентилятора | 28.55 | Наличие | - | ||||||
| 999 | 8612110 | GAS PRESSURE CABLE | 0 | - | |||||||||
| 135 | 8630380 |  Скачать | LIMIT THERMOSTAT 105C | Термостат предохранительный 105 С | 26.47 | Наличие | Скачать | ||||||
| 169 | 9951020 | ASS.MANOMETRO C/SUPPORTO | манометр с креплением | 0 | Наличие | 9951830 5656220 5680880 | B741 | 9951830 | - | ||||
| 340 | 9951690 |  Скачать | PRESSURE SWITCH | Прессостат предохранительный системы отопления | 39.54 | Наличие | 5687030 5663750 YYY009951692 YYY99516921P | B715 | YES | Скачать | |||
| 169 | 9951830 |  Скачать | PRESSURE GAUGE | манометр | 58.83 | Наличие | 5680880 5656220 9951020 | B742 | YES | Скачать | |||
| 411 | 710185200 |  Скачать | FLAME SENSING ELEC.GASKET | Уплотнение датчика пламени | 1.7 | Наличие | 764918600 5409110 | B939 | YES | - | |||
| 681 | 710185300 |  Скачать | IGNITION ELECTRODE GASKET | Уплотнение электрода розжига | 1.85 | Наличие | 5409120 | B939 | YES | Скачать | |||
| 63 | 710220000 |  Скачать | IGNITION ELECTRODE | Электрод розжига | 19.12 | Наличие | 8422830 | C009 | YES | Скачать | |||
| 65 | 710220700 |  Скачать | IONISATION ELECTRODE | Электрод контроля пламени | 14.38 | Наличие | 8422840 | C009 | YES | Скачать | |||
| 409 | 710624300 |  Скачать | BURNER GASKET HT | Уплотнение горелки | 3.02 | Наличие | 5410740 | C113 | YES | Скачать | |||
| 419 | 711405000 |  Скачать | COMBUSTION CHAMBER GASKET | Уплотнение камеры сгорания | 10.17 | Наличие | 5410810 | 1340 | YES | - | |||
| 29 | 711465600 |  Скачать | REAR INSULAT. 180x16 ASSEMBLY | панель термоизоляционная задняя | 24.04 | Наличие | 5410450 711473200 | 1340 | YES | - |
