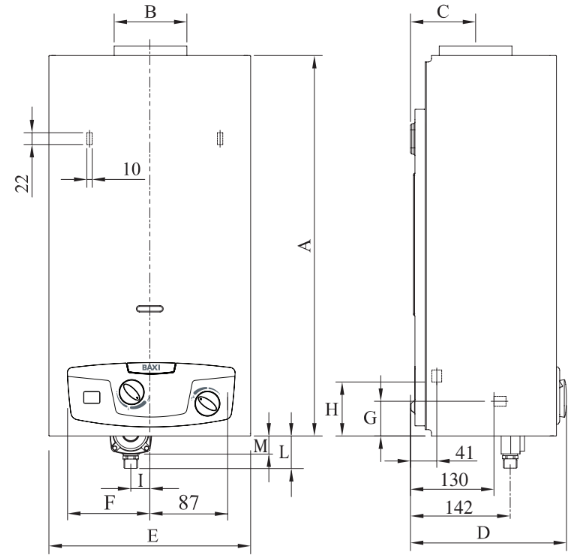

Габаритные размеры
Габаритные размеры
Размеры SIG-2 11i
Модель | SIG-2 11i |
A | 592 мм |
B(Ø) | 110 мм |
C | 101 мм |
D | 245 мм |
E | 314 мм |
F | 128 мм |
G | 54 мм |
H | 84 мм |
I | 27 мм |
L | 50 мм |
M | 30 мм |
Размеры SIG-2 14i
Модель | SIG-2 11i |
A | 650 мм |
B(Ø) | 130 мм |
C | 101 мм |
D | 245 мм |
E | 365 мм |
F | 148 мм |
G | 74 мм |
H | 104 мм |
I | 27 мм |
L | 30 мм |
M | 10 мм |
