Гидравлические подключения
Присоедините водонагреватель к водопроводу, установите перед водонагревателем запорный кран. Если смотреть на водонагреватель спереди, патрубок подачи холодной воды расположен справа, а патрубок выхода горячей воды — слева.
Установите фильтр (поставляется с водонагревателем) во входной штуцер клапана воды.
Прежде чем подключать штуцер на выходе горячей воды к водопроводной сети, снимите с него пластиковую гайку.
Убедитесь, что водопроводные трубы не используются для заземления электрических приборов или телефонных аппаратов. В противном случае трубопровод и сам водонагреватель могут быстро выйти из строя.
Если жесткость поступающей в водонагреватель воды превышает 4 мг-экв/л., рекомендуется использовать устройства для обработки воды с целью предохранения теплообменника от отложения солей жесткости.
Показатель кислотности РН, используемой в водонагревателе воды, должен лежать в пределах 6-8.

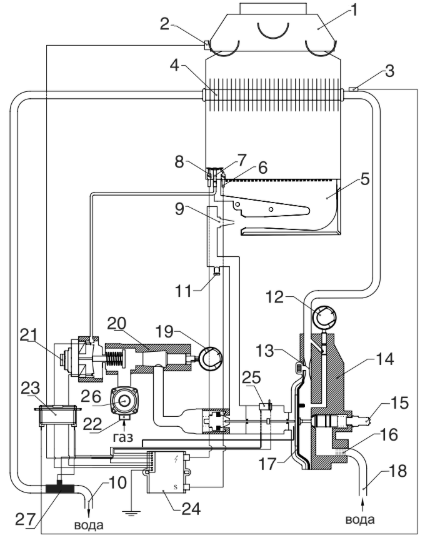

ГИДРАВЛИЧЕСКАЯ СХЕМА
1 - Дымосборная камера
2 - Устройство контроля тяги
3 - Предельный гидравлический термостат
4 - Теплообменник
5 - Горелка
6 - Электрод обнаружения
7 - Запальная горелка
8 - Электрод розжига
9 - Инжектор
10 - Выход горячей воды
11 - Штуцер для замера давления газа
12 - Переключатель температуры
13 - Вентури
14 - Гидравлический клапан
15 - Предохранительный клапан
16 - Фильтр воды
17 - Мембрана
18 - Вход холодной воды
19 - Экономайзер
20 - Газовый клапан
21 - Устройство контроля
22 - Газовый фильтр
23 - Батарейка
24 - Электронная плата
25 - Микровыключатель
26 - Регулятор давления газа
27 - Датчик
