Переход на другой тип газа
Перевод водонагревателя с одного типа газа на другой должен выполняться только аттестованным сервисным специалистом.
Операции по переводу водонагревателя с одного типа газа на другой легче всего производить на уже установленном оборудовании.
Перевод с природного газа на сжиженный (СУГ)
Перед проведением любых операций по переводу оборудования на другой тип газа необходимо отключить подачу газа на это оборудование.
1.Замена форсунки на запальной горелке
- отсоединить трубку запальной горелки (рис.7);
Замена форсунки на запальной горелке
- выкрутить форсунку запальной горелки;
- установить форсунку запальной горелки с новой прокладкой из комплекта для перевода на сжиженный газ (рис.8).
Установка форсунки запальной горелки с новой прокладкой
2. Замена форсунок на основной горелке

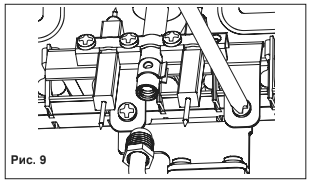

- открутить винты крепления запальной горелки (рис. 9);
Замена форсунок на основной горелке
- открутить гайку крепления основной горелки (рис. 10);
Замена форсунок на основной горелке
- открутить винты крепления диффузора (рис. 11)
Замена форсунок на основной горелке
- снять диффузор;
- открутить установленные форсунки и заменить их на другие из комплекта перевода на другой тип газа.
3. Замена регулирующего клапана
- ослабить крепежную гайку на входе холодной воды в теплообменник;

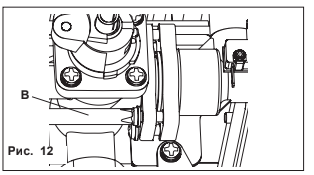

- открутить 4 винта (В) на газовом клапане (рис. 12);
Замена регулирующего клапана
- отсоединить провода микровыключателя;
- разделить блок гидравлический клапан/газовый клапан;
- извлечь большую пружину и блок регулирующий клапан/ маленькая пружина (рис. 13);
Замена регулирующего клапана
- заменить регулирующий клапан на другой из комплекта перевода на другой тип газа;

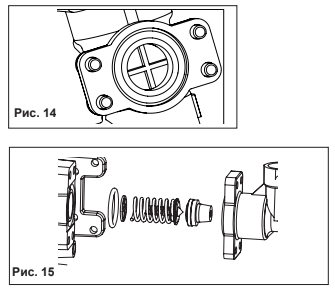

- Установить клапан и большую пружину, уделяя внимание направлению установки (Рис. 15), и убедиться, что перфорированный направляющий диск пружины находится в соответствующем положении (Рис. 14)
Замена регулирующего клапана
- установить обратно диффузор и закрепить его винтами.
- установить обратно запальную горелку.
4. Регулировка давления на регулирующем клапане
- снять защитную заглушку
- закрутите винт регулятора давления до упора
После регулировки опечатайте защитную заглушку на регуляторе давления.
Регулировка давления на регулирующем клапане
Напоминаем, что для работы на сжиженном газе (СУГ) давление газа на входе в водонагреватель должно составлять 3 кПа (30 мбар) для бутана и 3,7 кПа (37мбар) для пропана. Измерить давление газа можно через штуцер, расположенный на входе газа в водонагреватель.
Перевод с сжиженного газа (СУГ) на природный
Выполните операции, описанные в пунктах 1, 2, 3 (см. выше)
4. Регулировка давления на регулирующем клапане
- снять защитную заглушку
- отрегулировать с помощью винта давление газа в соответствие с данными указанными в таблице на стр. 7.
После регулировки опечатайте защитную заглушку на регуляторе давления.
После проведения регулировки необходимо проверить мыльным раствором все газовые соединения на герметичность.
