Электрические подключения

Питание водонагревателя осуществляется от батарейки 1,5 В модель LR20 щелочного типа с длительным сроком службы, поэтому нет необходимости подключать его к сети электропитания.


Питание водонагревателя

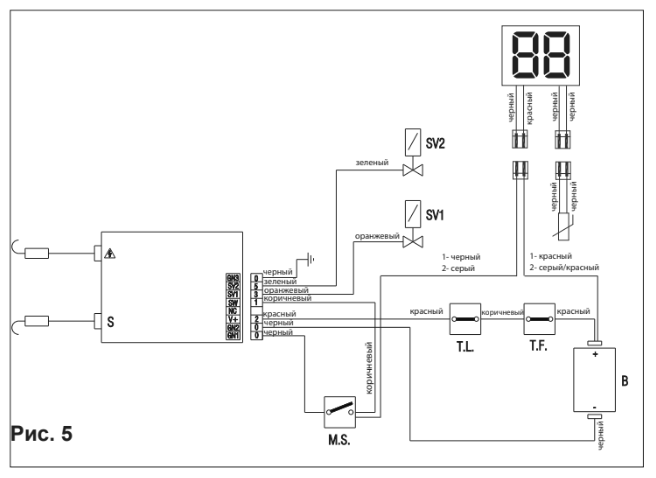

Электрическая схема водонагревателя



GN3 - Заземление
SV2 - Электромаг. клапан горелки
SV1 - Эл.-магн. клапан запальный
SW - Контакт микровыключателя
NC - Не используется
V - Плюс питания
GN2 - Минус питания
GN1 - Контакт микровыключателя
T.L. - Предельный гидравлический термостат
F. - Термостат дымовых газов
M.S. - Микровыключатель
B - Батарейка
