Технические характеристики

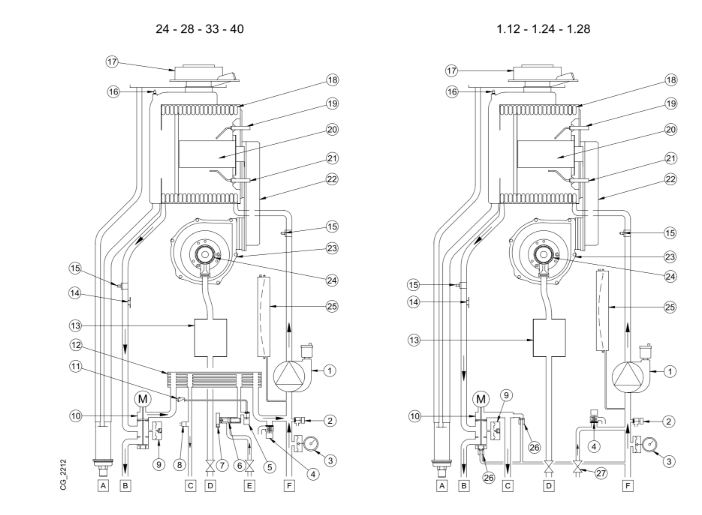

1 - Насос с воздушным сепаратором

18 - Водо-дымовой обменник

2 - Кран слива котла

19 - Электрод розжига

3 - Манометр

20 - Горелка

4 - Аварийный гидравлический клапан

21 - Электрод открытия огня

5 - Кран наполнения оборудования

22 - Коллектор смешения воды и газа

6 - Датчик жидкости с фильтром и ограничителем вместимости

23 - Вентилятор

7 - Датчик санитарного преимущества

24 - Трубки Вентури

8 - Санитарный зонд с отрицательным температурным коэффициентом

25 - Сосуд расширения

9 - Гидравлический датчик давления

26 - Автоматический байпас

10 - Моторизированный трехступенчатый клапан

27 - Кран наполнения с запорным клапаном

11 - Запорный клапан

A - Сифон со сливом конденсата

12 - Санитарный обменник

B - Кран подачи воды для отопления

13 - Газовый клапан

C - Выход горячей санитарной воды/бойлер

14 - Аварийный термостат

D - Кран на входе газа

15 - Зонд нагревания с отрицательным температурным коэффициентом

E - Кран на входе холодной санитарной воды

16 - Дымовой зонд

F - Кран обратной подачи воды для отопления

17 - Соосное соединение

Категория

II_2H3P

Тип газа

G20 - G31

Макс. потребляемая тепловая мощность (ГВС)

-

Макс. потребляемая тепловая мощность (отопление)

12,4 кВт

Мин. потребляемая тепловая мощность

2,1 кВт

Макс. полезная тепловая мощность (ГВС)

-

Макс. полезная тепловая мощность при 80/60 °C

12,0 кВт

Макс. полезная тепловая мощность при 50/30 °C

13,1 кВт

Мин. полезная тепловая мощность при 80/60 °C

2,0 кВт

Мин. полезная тепловая мощность при 50/30 °C

2,2 кВт

Номинальный КПД 80/60 °C

97,8 %

Номинальный КПД 50/30 °C

105,8 %

КПД 30% Pn

107,8 %

Макс. давление воды отопительного контура

3 бар

Мин. давление воды отопительного контура

0,5 бар

Объем расширительного бака

8 л

Минимальное давление в расширительном баке

0,8 бар

Макс. давление воды в контуре ГВС

-

Мин. динамическое давление воды в контуре ГВС

-

Минимальный расход воды в контуре ГВС

-

Производство горячей воды при ∆T = 25 °C

-

Производство горячей воды при ∆T = 35 °C

-

Удельный расход “D” (EN 13203-1)

-

Диапазон температуры воды в контуре отопления

25 °C÷80 °C

Диапазон температуры воды в контуре ГВС

35 °C÷60 °C

Тип дымохода

C13 - C33 - C43 - C53 - C63 - C83 - B23

Диаметр коаксиального дымохода

60 мм/100мм

Диаметр раздельного дымохода

80мм/80мм

Макс. массовый расход дымовых газов

0,006 кг/с

Мин. массовый расход дымовых газов

0,001 кг/с

Макс. температура дымовых газов

75 °C

Класс Nox 6 (EN 15502-1)

23,5 мг/кВт*ч

Входное давление природного газа 2H

20 мбар

Входное давление сжиженного газа (пропана) 3Р

37 мбар

Напряжение электропитания

230 B

Частота электрической сети

50 Гц

Номинальная электрическая мощность

72 Вт

Вес нетто

34,5 кг

Размеры (высота/ширина/глубина)

763/450/345 мм

Степень защиты от влаги (EN 60529)

IPX5D

Qmax (G20) - 2H

1,31 м³/ч

Qmin (G20) - 2H

0,22 м³/ч

Qmax (G31) - 3P

0,96 кг/ч

Qmin (G31) - 3P

0,16 кг/ч

Сертификат ЕС 0085CL0214

Категория

II_2H3P

Тип газа

G20 - G31

Макс. потребляемая тепловая мощность (ГВС)

-

Макс. потребляемая тепловая мощность (отопление)

24,7 кВт

Мин. потребляемая тепловая мощность

3,5 кВт

Макс. полезная тепловая мощность (ГВС)

-

Макс. полезная тепловая мощность при 80/60 °C

24,0 кВт

Макс. полезная тепловая мощность при 50/30 °C

26,1 кВт

Мин. полезная тепловая мощность при 80/60 °C

3,4 кВт

Мин. полезная тепловая мощность при 50/30 °C

3,7 кВт

Номинальный КПД 80/60 °C

97,6 %

Номинальный КПД 50/30 °C

105,7 %

КПД 30% Pn

107,6 %

Макс. давление воды отопительного контура

3 бар

Мин. давление воды отопительного контура

0,5 бар

Объем расширительного бака

8 л

Минимальное давление в расширительном баке

0,8 бар

Макс. давление воды в контуре ГВС

-

Мин. динамическое давление воды в контуре ГВС

-

Минимальный расход воды в контуре ГВС

-

Производство горячей воды при ∆T = 25 °C

-

Производство горячей воды при ∆T = 35 °C

-

Удельный расход “D” (EN 13203-1)

-

Диапазон температуры воды в контуре отопления

25 °C÷80 °C

Диапазон температуры воды в контуре ГВС

35 °C÷60 °C

Тип дымохода

C13 - C33 - C43 - C53 - C63 - C83 - B23

Диаметр коаксиального дымохода

60 мм/100мм

Диаметр раздельного дымохода

80мм/80мм

Макс. массовый расход дымовых газов

0,012 кг/с

Мин. массовый расход дымовых газов

0,002 кг/с

Макс. температура дымовых газов

80 °C

Класс Nox 6 (EN 15502-1)

17,3 мг/кВт*ч

Входное давление природного газа 2H

20 мбар

Входное давление сжиженного газа (пропана) 3Р

37 мбар

Напряжение электропитания

230 B

Частота электрической сети

50 Гц

Номинальная электрическая мощность

85 Вт

Вес нетто

34,5 кг

Размеры (высота/ширина/глубина)

763/450/345 мм

Степень защиты от влаги (EN 60529)

IPX5D

Qmax (G20) - 2H

2,61 м³/ч

Qmin (G20) - 2H

0,37 м³/ч

Qmax (G31) - 3P

1,92 кг/ч

Qmin (G31) - 3P

0,27 кг/ч

Сертификат ЕС 0085CL0214

Категория

II_2H3P

Тип газа

G20 - G31

Макс. потребляемая тепловая мощность (ГВС)

-

Макс. потребляемая тепловая мощность (отопление)

28,9 кВт

Мин. потребляемая тепловая мощность

4,1 кВт

Макс. полезная тепловая мощность (ГВС)

-

Макс. полезная тепловая мощность при 80/60 °C

28,0 кВт

Макс. полезная тепловая мощность при 50/30 °C

30,5 кВт

Мин. полезная тепловая мощность при 80/60 °C

4,0 кВт

Мин. полезная тепловая мощность при 50/30 °C

4,3 кВт

Номинальный КПД 80/60 °C

97,6 %

Номинальный КПД 50/30 °C

105,7 %

КПД 30% Pn

107,6 %

Макс. давление воды отопительного контура

3 бар

Мин. давление воды отопительного контура

0,5 бар

Объем расширительного бака

10 л

Минимальное давление в расширительном баке

0,8 бар

Макс. давление воды в контуре ГВС

-

Мин. динамическое давление воды в контуре ГВС

-

Минимальный расход воды в контуре ГВС

-

Производство горячей воды при ∆T = 25 °C

-

Производство горячей воды при ∆T = 35 °C

-

Удельный расход “D” (EN 13203-1)

-

Диапазон температуры воды в контуре отопления

25 °C÷80 °C

Диапазон температуры воды в контуре ГВС

35 °C÷60 °C

Тип дымохода

C13 - C33 - C43 - C53 - C63 - C83 - B23

Диаметр коаксиального дымохода

60 мм/100мм

Диаметр раздельного дымохода

80мм/80мм

Макс. массовый расход дымовых газов

0,014 кг/с

Мин. массовый расход дымовых газов

0,002 кг/с

Макс. температура дымовых газов

80 °C

Класс Nox 6 (EN 15502-1)

18,1 мг/кВт*ч

Входное давление природного газа 2H

20 мбар

Входное давление сжиженного газа (пропана) 3Р

37 мбар

Напряжение электропитания

230 B

Частота электрической сети

50 Гц

Номинальная электрическая мощность

99 Вт

Вес нетто

36 кг

Размеры (высота/ширина/глубина)

763/450/345 мм

Степень защиты от влаги (EN 60529)

IPX5D

Qmax (G20) - 2H

3,06 м³/ч

Qmin (G20) - 2H

0,43 м³/ч

Qmax (G31) - 3P

2,25 кг/ч

Qmin (G31) - 3P

0,32 кг/ч

Сертификат ЕС 0085CL0214

Категория

II_2H3P

Тип газа

G20 - G31

Макс. потребляемая тепловая мощность (ГВС)

24,7 кВт

Макс. потребляемая тепловая мощность (отопление)

20,6 кВт

Мин. потребляемая тепловая мощность

3,5 кВт

Макс. полезная тепловая мощность (ГВС)

24,0 кВт

Макс. полезная тепловая мощность при 80/60 °C

20,0 кВт

Макс. полезная тепловая мощность при 50/30 °C

21,8 кВт

Мин. полезная тепловая мощность при 80/60 °C

3,4 кВт

Мин. полезная тепловая мощность при 50/30 °C

3,7 кВт

Номинальный КПД 80/60 °C

97,7 %

Номинальный КПД 50/30 °C

105,8 %

КПД 30% Pn

107,6 %

Макс. давление воды отопительного контура

3 бар

Мин. давление воды отопительного контура

0,5 бар

Объем расширительного бака

8 л

Минимальное давление в расширительном баке

0,8 бар

Макс. давление воды в контуре ГВС

8,0 бар

Мин. динамическое давление воды в контуре ГВС

0,15 бар

Минимальный расход воды в контуре ГВС

2,0 л/мин

Производство горячей воды при ∆T = 25 °C

13,8 л/мин

Производство горячей воды при ∆T = 35 °C

9,8 л/мин

Удельный расход “D” (EN 13203-1)

11,5 л/мин

Диапазон температуры воды в контуре отопления

25 °C÷80 °C

Диапазон температуры воды в контуре ГВС

35 °C÷60 °C

Тип дымохода

C13 - C33 - C43 - C53 - C63 - C83 - B23

Диаметр коаксиального дымохода

60 мм/100мм

Диаметр раздельного дымохода

80мм/80мм

Макс. массовый расход дымовых газов

0,012 кг/с

Мин. массовый расход дымовых газов

0,002 кг/с

Макс. температура дымовых газов

80 °C

Класс Nox 6 (EN 15502-1)

16,1 мг/кВт*ч

Входное давление природного газа 2H

20 мбар

Входное давление сжиженного газа (пропана) 3Р

37 мбар

Напряжение электропитания

230 B

Частота электрической сети

50 Гц

Номинальная электрическая мощность

85 Вт

Вес нетто

38,5 кг

Размеры (высота/ширина/глубина)

763/450/345 мм

Степень защиты от влаги (EN 60529)

IPX5D

Qmax (G20) - 2H

2,61 м³/ч

Qmin (G20) - 2H

0,37 м³/ч

Qmax (G31) - 3P

1,92 кг/ч

Qmin (G31) - 3P

0,27 кг/ч

Сертификат ЕС 0085CL0214

Категория

II_2H3P

Тип газа

G20 - G31

Макс. потребляемая тепловая мощность (ГВС)

28,9 кВт

Макс. потребляемая тепловая мощность (отопление)

24,7 кВт

Мин. потребляемая тепловая мощность

3,9 кВт

Макс. полезная тепловая мощность (ГВС)

28,0 кВт

Макс. полезная тепловая мощность при 80/60 °C

24,0 кВт

Макс. полезная тепловая мощность при 50/30 °C

26,1 кВт

Мин. полезная тепловая мощность при 80/60 °C

3,8 кВт

Мин. полезная тепловая мощность при 50/30 °C

4,1 кВт

Номинальный КПД 80/60 °C

97,7 %

Номинальный КПД 50/30 °C

105,8 %

КПД 30% Pn

107,6 %

Макс. давление воды отопительного контура

3 бар

Мин. давление воды отопительного контура

0,5 бар

Объем расширительного бака

8 л

Минимальное давление в расширительном баке

0,8 бар

Макс. давление воды в контуре ГВС

8,0 бар

Мин. динамическое давление воды в контуре ГВС

0,15 бар

Минимальный расход воды в контуре ГВС

2,0 л/мин

Производство горячей воды при ∆T = 25 °C

16,1 л/мин

Производство горячей воды при ∆T = 35 °C

11,5 л/мин

Удельный расход “D” (EN 13203-1)

13,4 л/мин

Диапазон температуры воды в контуре отопления

25 °C÷80 °C

Диапазон температуры воды в контуре ГВС

35 °C÷60 °C

Тип дымохода

C13 - C33 - C43 - C53 - C63 - C83 - B23

Диаметр коаксиального дымохода

60 мм/100мм

Диаметр раздельного дымохода

80мм/80мм

Макс. массовый расход дымовых газов

0,014 кг/с

Мин. массовый расход дымовых газов

0,002 кг/с

Макс. температура дымовых газов

80 °C

Класс Nox 6 (EN 15502-1)

19,3 мг/кВт*ч

Входное давление природного газа 2H

20 мбар

Входное давление сжиженного газа (пропана) 3Р

37 мбар

Напряжение электропитания

230 B

Частота электрической сети

50 Гц

Номинальная электрическая мощность

99 Вт

Вес нетто

38,5 кг

Размеры (высота/ширина/глубина)

763/450/345 мм

Степень защиты от влаги (EN 60529)

IPX5D

Qmax (G20) - 2H

3,06 м³/ч

Qmin (G20) - 2H

0,41 м³/ч

Qmax (G31) - 3P

2,25 кг/ч

Qmin (G31) - 3P

0,30 кг/ч

Сертификат ЕС 0085CL0214

Категория

II_2H3P

Тип газа

G20 - G31

Макс. потребляемая тепловая мощность (ГВС)

34,0 кВт

Макс. потребляемая тепловая мощность (отопление)

28,9 кВт

Мин. потребляемая тепловая мощность

4,8 кВт

Макс. полезная тепловая мощность (ГВС)

33,0 кВт

Макс. полезная тепловая мощность при 80/60 °C

28,0 кВт

Макс. полезная тепловая мощность при 50/30 °C

30,6 кВт

Мин. полезная тепловая мощность при 80/60 °C

4,7 кВт

Мин. полезная тепловая мощность при 50/30 °C

5,1 кВт

Номинальный КПД 80/60 °C

97,7 %

Номинальный КПД 50/30 °C

105,8 %

КПД 30% Pn

107,7 %

Макс. давление воды отопительного контура

3 бар

Мин. давление воды отопительного контура

0,5 бар

Объем расширительного бака

10 л

Минимальное давление в расширительном баке

0,8 бар

Макс. давление воды в контуре ГВС

8,0 бар

Мин. динамическое давление воды в контуре ГВС

0,15 бар

Минимальный расход воды в контуре ГВС

2,0 л/мин

Производство горячей воды при ∆T = 25 °C

18,9 л/мин

Производство горячей воды при ∆T = 35 °C

13,5 л/мин

Удельный расход “D” (EN 13203-1)

15,8 л/мин

Диапазон температуры воды в контуре отопления

25 °C÷80 °C

Диапазон температуры воды в контуре ГВС

35 °C÷60 °C

Тип дымохода

C13 - C33 - C43 - C53 - C63 - C83 - B23

Диаметр коаксиального дымохода

60 мм/100мм

Диаметр раздельного дымохода

80мм/80мм

Макс. массовый расход дымовых газов

0,016 кг/с

Мин. массовый расход дымовых газов

0,002 кг/с

Макс. температура дымовых газов

80 °C

Класс Nox 6 (EN 15502-1)

30,7 мг/кВт*ч

Входное давление природного газа 2H

20 мбар

Входное давление сжиженного газа (пропана) 3Р

37 мбар

Напряжение электропитания

230 B

Частота электрической сети

50 Гц

Номинальная электрическая мощность

106 Вт

Вес нетто

39,5 кг

Размеры (высота/ширина/глубина)

763/450/345 мм

Степень защиты от влаги (EN 60529)

IPX5D

Qmax (G20) - 2H

3,60 м³/ч

Qmin (G20) - 2H

0,51 м³/ч

Qmax (G31) - 3P

2,64 кг/ч

Qmin (G31) - 3P

0,37 кг/ч

Сертификат ЕС 0085CL0214

Категория

II_2H3P

Тип газа

G20 - G31

Макс. потребляемая тепловая мощность (ГВС)

41,2 кВт

Макс. потребляемая тепловая мощность (отопление)

33,0 кВт

Мин. потребляемая тепловая мощность

5,9 кВт

Макс. полезная тепловая мощность (ГВС)

40,0 кВт

Макс. полезная тепловая мощность при 80/60 °C

32,0 кВт

Макс. полезная тепловая мощность при 50/30 °C

34,9 кВт

Мин. полезная тепловая мощность при 80/60 °C

5,7 кВт

Мин. полезная тепловая мощность при 50/30 °C

6,3 кВт

Номинальный КПД 80/60 °C

97,6 %

Номинальный КПД 50/30 °C

105,8 %

КПД 30% Pn

107,6 %

Макс. давление воды отопительного контура

3 бар

Мин. давление воды отопительного контура

0,5 бар

Объем расширительного бака

10 л

Минимальное давление в расширительном баке

0,8 бар

Макс. давление воды в контуре ГВС

8,0 бар

Мин. динамическое давление воды в контуре ГВС

0,15 бар

Минимальный расход воды в контуре ГВС

2,0 л/мин

Производство горячей воды при ∆T = 25 °C

22,9 л/мин

Производство горячей воды при ∆T = 35 °C

16,4 л/мин

Удельный расход “D” (EN 13203-1)

19,1 л/мин

Диапазон температуры воды в контуре отопления

25 °C÷80 °C

Диапазон температуры воды в контуре ГВС

35 °C÷60 °C

Тип дымохода

C13 - C33 - C43 - C53 - C63 - C83 - B23

Диаметр коаксиального дымохода

60 мм/100мм

Диаметр раздельного дымохода

80мм/80мм

Макс. массовый расход дымовых газов

0,019 кг/с

Мин. массовый расход дымовых газов

0,003 кг/с

Макс. температура дымовых газов

80 °C

Класс Nox 6 (EN 15502-1)

26,5 мг/кВт*ч

Входное давление природного газа 2H

20 мбар

Входное давление сжиженного газа (пропана) 3Р

37 мбар

Напряжение электропитания

230 B

Частота электрической сети

50 Гц

Номинальная электрическая мощность

120 Вт

Вес нетто

41 кг

Размеры (высота/ширина/глубина)

763/450/345 мм

Степень защиты от влаги (EN 60529)

IPX5D

Qmax (G20) - 2H

4,36 м³/ч

Qmin (G20) - 2H

0,62 м³/ч

Qmax (G31) - 3P

3,20 кг/ч

Qmin (G31) - 3P

0,46 кг/ч

Сертификат ЕС 0085CL0214
