Устройство электрокотла

4.1. Устройство электрического котла BAXI Ampera Pro 9-24 кВт

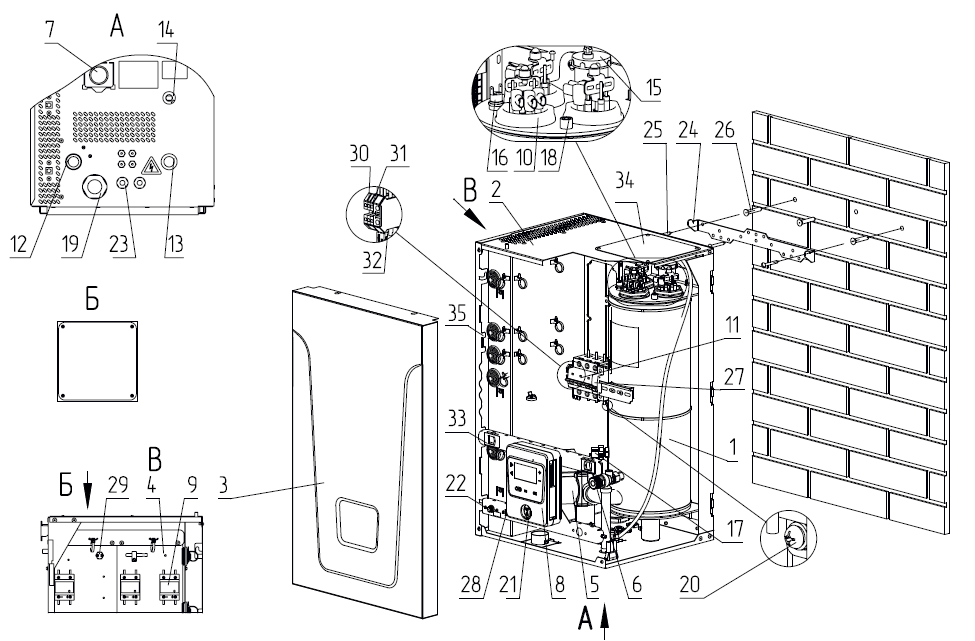

Рис.1 Конструкция котла BAXI Ampera Pro 9-24 кВт

1 - Корпус котла

2 - Основание котла

3 - Кожух котла

4 - Радиатор

5 - Циркуляционный насос

6 - Предохранительный клапан

7 - Манометр

8 - Пульт управления

9 - Твердотельное реле

10 - Блок нагревательных элементов

11 - Вводной автомат

12 - Патрубок входа теплоносителя

13 - Патрубок выхода теплоносителя

14 - Патрубок сброса теплоносителя из клапана

15 - Автоматический воздухоотводчик

16 - Датчик перегрева

17 - Датчик давления воды

18 - Датчик температуры воды

19 - Ввод для силового кабеля

20 - Винт для присоединения заземления

21 - Предохранитель блока управления (2А)

22 - Предохранитель насоса и клапана (4А)

23 - Ввод для кабелей, датчиков температуры воздуха, термостата

24 - Кронштейн настенный

25 - Шуруп 6х50

26 - Пластиковый дюбель

27- Расцепитель

28 - Кнопка отключения пульта управления и циркуляционных насосов

29 - Датчик температуры радиатора

30 - Колодка для подключения фазы «L» ИБП

31 - Колодка для подключения нейтрали «N» ИБП

32 - Перемычка

33 - Замок-защелка

34 - Верхний люк

35 - Доп. крепление кронштейна

36 - Нижний люк

4.2. Устройство электрического котла BAXI Ampera Pro 30-45 кВт

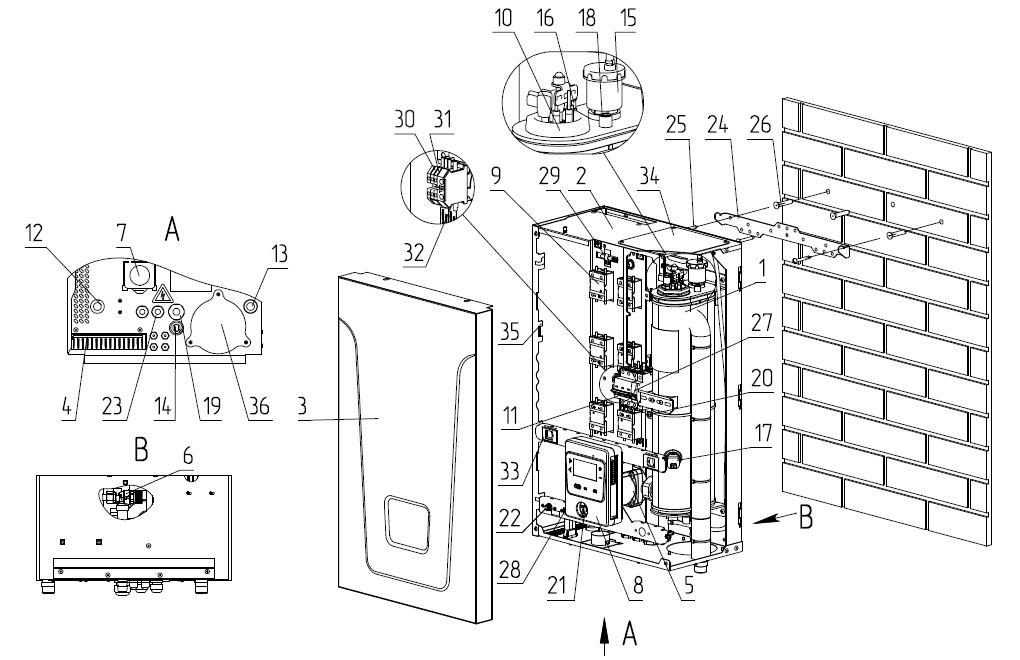

Рис.2 Конструкция котла BAXI Ampera Pro 30-45 кВт
