Технические данные

Максимальная полезная тепловая мощность кВт

9

Минимальная полезная тепловая мощность кВт

1,5

Значение потребляемой мощности — 1 ступень кВт

1,5

Значение потребляемой мощности — 2 ступень кВт

3

Значение потребляемой мощности — 3 ступень кВт

4,5

Значение потребляемой мощности — 4 ступень кВт

6

Значение потребляемой мощности — 5 ступень кВт

7,5

Значение потребляемой мощности — 6 ступень кВт

9

Значение потребляемой мощности — 7 ступень кВт

-

Значение потребляемой мощности — 8 ступень кВт

-

Значение потребляемой мощности — 9 ступень кВт

-

Макс. производительность (КПД) %

99

Объем теплоносителя в котле л

5

Номинальное напряжение питания В

380±10% (220)±10%

Частота питающего напряжения Гц

50

Давление теплоносителя в системе отопления, не менее МПа (кг/см²)

0,08 (0,8)

Давление теплоносителя в системе отопления, не более МПа (кг/см²)

0,30 (3)

Диапазон регулировки температуры теплоносителя °C

от 30 до 85

Диапазон регулировки температуры воздуха в помещении °C

от 2 до 35

Необходимый расход теплоносителя через котел Δt=10°C м³/ч

0,9

Необходимый расход теплоносителя через котел Δt=20°C м³/ч

0,45

Гидравлическое сопротивление котла Δt=10°C кПа

7

Гидравлическое сопротивление котла Δt=20°C кПа

5

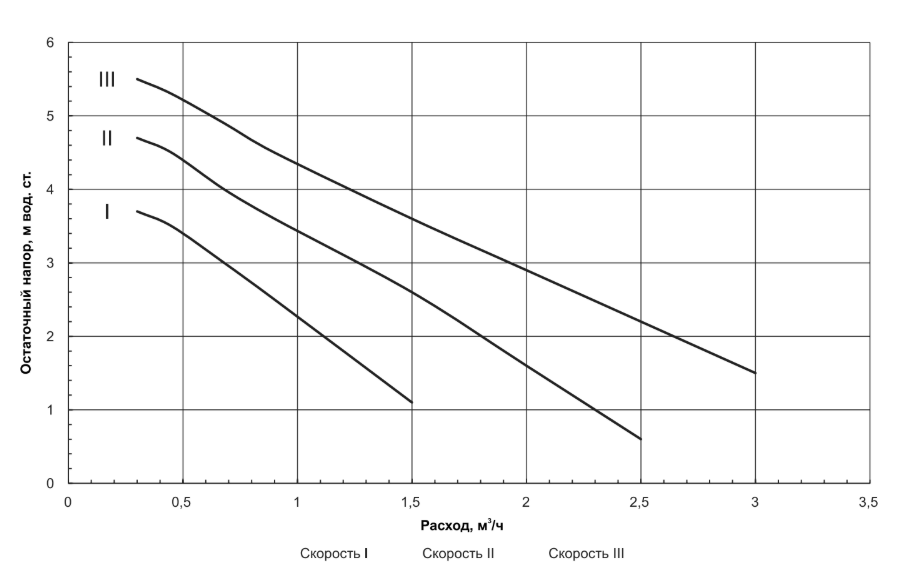

Максимальный напор циркуляционного насоса котла кПа

60

Макс. теплопроизводительность при нагреве теплоносителя на 40°C м³/ч

0,2

Сечение подводящего кабеля (медь) мм²

4x4 / 2x10

Максимальная нагрузка на канал насоса и канал клапана А

1,0/0,5

Аварийные размеры ШхВхГ мм

426x745x294

Упаковочные размеры ШхВхГ мм

482x800x347

Масса НЕТТО кг

39

Масса БРУТТО кг

41

Максимальная полезная тепловая мощность кВт

12

Минимальная полезная тепловая мощность кВт

2

Значение потребляемой мощности — 1 ступень кВт

2

Значение потребляемой мощности — 2 ступень кВт

4

Значение потребляемой мощности — 3 ступень кВт

6

Значение потребляемой мощности — 4 ступень кВт

8

Значение потребляемой мощности — 5 ступень кВт

10

Значение потребляемой мощности — 6 ступень кВт

12

Значение потребляемой мощности — 7 ступень кВт

-

Значение потребляемой мощности — 8 ступень кВт

-

Значение потребляемой мощности — 9 ступень кВт

-

Макс. производительность (КПД) %

99

Объем теплоносителя в котле л

5

Номинальное напряжение питания В

380±10%

Частота питающего напряжения Гц

50

Давление теплоносителя в системе отопления, не менее МПа (кг/см²)

0,08 (0,8)

Давление теплоносителя в системе отопления, не более МПа (кг/см²)

0,30 (3)

Диапазон регулировки температуры теплоносителя °C

от 30 до 85

Диапазон регулировки температуры воздуха в помещении °C

от 2 до 35

Необходимый расход теплоносителя через котел Δt=10°C м³/ч

1,2

Необходимый расход теплоносителя через котел Δt=20°C м³/ч

0,6

Гидравлическое сопротивление котла Δt=10°C кПа

7

Гидравлическое сопротивление котла Δt=20°C кПа

5

Максимальный напор циркуляционного насоса котла кПа

60

Макс. теплопроизводительность при нагреве теплоносителя на 40°C м³/ч

0,26

Сечение подводящего кабеля (медь) мм²

4x4

Максимальная нагрузка на канал насоса и канал клапана А

1,0/0,5

Аварийные размеры ШхВхГ мм

426x745x294

Упаковочные размеры ШхВхГ мм

482x800x347

Масса НЕТТО кг

39,5

Масса БРУТТО кг

41,5

Максимальная полезная тепловая мощность кВт

14

Минимальная полезная тепловая мощность кВт

1,6

Значение потребляемой мощности — 1 ступень кВт

1,6

Значение потребляемой мощности — 2 ступень кВт

3,3

Значение потребляемой мощности — 3 ступень кВт

5

Значение потребляемой мощности — 4 ступень кВт

8

Значение потребляемой мощности — 5 ступень кВт

11

Значение потребляемой мощности — 6 ступень кВт

14

Значение потребляемой мощности — 7 ступень кВт

-

Значение потребляемой мощности — 8 ступень кВт

-

Значение потребляемой мощности — 9 ступень кВт

-

Макс. производительность (КПД) %

99

Объем теплоносителя в котле л

5

Номинальное напряжение питания В

380±10%

Частота питающего напряжения Гц

50

Давление теплоносителя в системе отопления, не менее МПа (кг/см²)

0,08 (0,8)

Давление теплоносителя в системе отопления, не более МПа (кг/см²)

0,30 (3)

Диапазон регулировки температуры теплоносителя °C

от 30 до 85

Диапазон регулировки температуры воздуха в помещении °C

от 2 до 35

Необходимый расход теплоносителя через котел Δt=10°C м³/ч

1,4

Необходимый расход теплоносителя через котел Δt=20°C м³/ч

0,7

Гидравлическое сопротивление котла Δt=10°C кПа

8

Гидравлическое сопротивление котла Δt=20°C кПа

6

Максимальный напор циркуляционного насоса котла кПа

60

Макс. теплопроизводительность при нагреве теплоносителя на 40°C м³/ч

0,33

Сечение подводящего кабеля (медь) мм²

4x6

Максимальная нагрузка на канал насоса и канал клапана А

1,0/0,5

Аварийные размеры ШхВхГ мм

426x745x294

Упаковочные размеры ШхВхГ мм

482x800x347

Масса НЕТТО кг

40

Масса БРУТТО кг

42

Максимальная полезная тепловая мощность кВт

18

Минимальная полезная тепловая мощность кВт

3

Значение потребляемой мощности — 1 ступень кВт

3

Значение потребляемой мощности — 2 ступень кВт

6

Значение потребляемой мощности — 3 ступень кВт

9

Значение потребляемой мощности — 4 ступень кВт

12

Значение потребляемой мощности — 5 ступень кВт

15

Значение потребляемой мощности — 6 ступень кВт

18

Значение потребляемой мощности — 7 ступень кВт

-

Значение потребляемой мощности — 8 ступень кВт

-

Значение потребляемой мощности — 9 ступень кВт

-

Макс. производительность (КПД) %

99

Объем теплоносителя в котле л

5

Номинальное напряжение питания В

380±10%

Частота питающего напряжения Гц

50

Давление теплоносителя в системе отопления, не менее МПа (кг/см²)

0,08 (0,8)

Давление теплоносителя в системе отопления, не более МПа (кг/см²)

0,30 (3)

Диапазон регулировки температуры теплоносителя °C

от 30 до 85

Диапазон регулировки температуры воздуха в помещении °C

от 2 до 35

Необходимый расход теплоносителя через котел Δt=10°C м³/ч

1,8

Необходимый расход теплоносителя через котел Δt=20°C м³/ч

0,9

Гидравлическое сопротивление котла Δt=10°C кПа

8

Гидравлическое сопротивление котла Δt=20°C кПа

6

Максимальный напор циркуляционного насоса котла кПа

60

Макс. теплопроизводительность при нагреве теплоносителя на 40°C м³/ч

0,4

Сечение подводящего кабеля (медь) мм²

4x6

Максимальная нагрузка на канал насоса и канал клапана А

1,0/0,5

Аварийные размеры ШхВхГ мм

426x745x294

Упаковочные размеры ШхВхГ мм

482x800x347

Масса НЕТТО кг

41

Масса БРУТТО кг

43

Максимальная полезная тепловая мощность кВт

24

Минимальная полезная тепловая мощность кВт

4

Значение потребляемой мощности — 1 ступень кВт

4

Значение потребляемой мощности — 2 ступень кВт

8

Значение потребляемой мощности — 3 ступень кВт

12

Значение потребляемой мощности — 4 ступень кВт

16

Значение потребляемой мощности — 5 ступень кВт

20

Значение потребляемой мощности — 6 ступень кВт

24

Значение потребляемой мощности — 7 ступень кВт

-

Значение потребляемой мощности — 8 ступень кВт

-

Значение потребляемой мощности — 9 ступень кВт

-

Макс. производительность (КПД) %

99

Объем теплоносителя в котле л

5

Номинальное напряжение питания В

380±10%

Частота питающего напряжения Гц

50

Давление теплоносителя в системе отопления, не менее МПа (кг/см²)

0,08 (0,8)

Давление теплоносителя в системе отопления, не более МПа (кг/см²)

0,30 (3)

Диапазон регулировки температуры теплоносителя °C

от 30 до 85

Диапазон регулировки температуры воздуха в помещении °C

от 2 до 35

Необходимый расход теплоносителя через котел Δt=10°C м³/ч

2,4

Необходимый расход теплоносителя через котел Δt=20°C м³/ч

1,2

Гидравлическое сопротивление котла Δt=10°C кПа

10

Гидравлическое сопротивление котла Δt=20°C кПа

8

Максимальный напор циркуляционного насоса котла кПа

60

Макс. теплопроизводительность при нагреве теплоносителя на 40°C м³/ч

0,52

Сечение подводящего кабеля (медь) мм²

4x10

Максимальная нагрузка на канал насоса и канал клапана А

1,0/0,5

Аварийные размеры ШхВхГ мм

426x745x294

Упаковочные размеры ШхВхГ мм

482x800x347

Масса НЕТТО кг

41

Масса БРУТТО кг

43

Максимальная полезная тепловая мощность кВт

30

Минимальная полезная тепловая мощность кВт

3

Значение потребляемой мощности — 1 ступень кВт

3

Значение потребляемой мощности — 2 ступень кВт

6

Значение потребляемой мощности — 3 ступень кВт

9

Значение потребляемой мощности — 4 ступень кВт

12

Значение потребляемой мощности — 5 ступень кВт

15

Значение потребляемой мощности — 6 ступень кВт

18

Значение потребляемой мощности — 7 ступень кВт

22

Значение потребляемой мощности — 8 ступень кВт

26

Значение потребляемой мощности — 9 ступень кВт

30

Макс. производительность (КПД) %

99

Объем теплоносителя в котле л

12

Номинальное напряжение питания В

380±10%

Частота питающего напряжения Гц

50

Давление теплоносителя в системе отопления, не менее МПа (кг/см²)

0,08 (0,8)

Давление теплоносителя в системе отопления, не более МПа (кг/см²)

0,30 (3)

Диапазон регулировки температуры теплоносителя °C

от 30 до 85

Диапазон регулировки температуры воздуха в помещении °C

от 2 до 35

Необходимый расход теплоносителя через котел Δt=10°C м³/ч

3,0

Необходимый расход теплоносителя через котел Δt=20°C м³/ч

1,5

Гидравлическое сопротивление котла Δt=10°C кПа

10

Гидравлическое сопротивление котла Δt=20°C кПа

8

Максимальный напор циркуляционного насоса котла кПа

70

Макс. теплопроизводительность при нагреве теплоносителя на 40°C м³/ч

0,65

Сечение подводящего кабеля (медь) мм²

4x10

Максимальная нагрузка на канал насоса и канал клапана А

1,0/0,5

Аварийные размеры ШхВхГ мм

426x754x425

Упаковочные размеры ШхВхГ мм

482x800x478

Масса НЕТТО кг

54,5

Масса БРУТТО кг

56,5

Максимальная полезная тепловая мощность кВт

36

Минимальная полезная тепловая мощность кВт

4

Значение потребляемой мощности — 1 ступень кВт

4

Значение потребляемой мощности — 2 ступень кВт

8

Значение потребляемой мощности — 3 ступень кВт

12

Значение потребляемой мощности — 4 ступень кВт

16

Значение потребляемой мощности — 5 ступень кВт

20

Значение потребляемой мощности — 6 ступень кВт

24

Значение потребляемой мощности — 7 ступень кВт

28

Значение потребляемой мощности — 8 ступень кВт

32

Значение потребляемой мощности — 9 ступень кВт

36

Макс. производительность (КПД) %

99

Объем теплоносителя в котле л

12

Номинальное напряжение питания В

380±10%

Частота питающего напряжения Гц

50

Давление теплоносителя в системе отопления, не менее МПа (кг/см²)

0,08 (0,8)

Давление теплоносителя в системе отопления, не более МПа (кг/см²)

0,30 (3)

Диапазон регулировки температуры теплоносителя °C

от 30 до 85

Диапазон регулировки температуры воздуха в помещении °C

от 2 до 35

Необходимый расход теплоносителя через котел Δt=10°C м³/ч

3,6

Необходимый расход теплоносителя через котел Δt=20°C м³/ч

1,8

Гидравлическое сопротивление котла Δt=10°C кПа

18

Гидравлическое сопротивление котла Δt=20°C кПа

13

Максимальный напор циркуляционного насоса котла кПа

70

Макс. теплопроизводительность при нагреве теплоносителя на 40°C м³/ч

0,77

Сечение подводящего кабеля (медь) мм²

4x16

Максимальная нагрузка на канал насоса и канал клапана А

1,0/0,5

Аварийные размеры ШхВхГ мм

426x754x425

Упаковочные размеры ШхВхГ мм

482x800x478

Масса НЕТТО кг

55

Масса БРУТТО кг

57

Максимальная полезная тепловая мощность кВт

45

Минимальная полезная тепловая мощность кВт

5

Значение потребляемой мощности — 1 ступень кВт

5

Значение потребляемой мощности — 2 ступень кВт

10

Значение потребляемой мощности — 3 ступень кВт

15

Значение потребляемой мощности — 4 ступень кВт

20

Значение потребляемой мощности — 5 ступень кВт

25

Значение потребляемой мощности — 6 ступень кВт

30

Значение потребляемой мощности — 7 ступень кВт

35

Значение потребляемой мощности — 8 ступень кВт

40

Значение потребляемой мощности — 9 ступень кВт

45

Макс. производительность (КПД) %

99

Объем теплоносителя в котле л

12

Номинальное напряжение питания В

380±10%

Частота питающего напряжения Гц

50

Давление теплоносителя в системе отопления, не менее МПа (кг/см²)

0,08 (0,8)

Давление теплоносителя в системе отопления, не более МПа (кг/см²)

0,30 (3)

Диапазон регулировки температуры теплоносителя °C

от 30 до 85

Диапазон регулировки температуры воздуха в помещении °C

от 2 до 35

Необходимый расход теплоносителя через котел Δt=10°C м³/ч

4,5

Необходимый расход теплоносителя через котел Δt=20°C м³/ч

2,6

Гидравлическое сопротивление котла Δt=10°C кПа

18

Гидравлическое сопротивление котла Δt=20°C кПа

13

Максимальный напор циркуляционного насоса котла кПа

70

Макс. теплопроизводительность при нагреве теплоносителя на 40°C м³/ч

0,9

Сечение подводящего кабеля (медь) мм²

4x25

Максимальная нагрузка на канал насоса и канал клапана А

1,0/0,5

Аварийные размеры ШхВхГ мм

426x754x425

Упаковочные размеры ШхВхГ мм

482x800x478

Масса НЕТТО кг

56

Масса БРУТТО кг

58
