Поиск информации об изделии
HYZ435085000
WESTEN CONDENS HPC-W 85
Модель в Россию не поставляется
| Позиция на чертеже | Артикул | Фото | Английское наименование | Русское наименование | Рекомендованная розничная цена, у.е. | Наличие на складах | Начиная с серийного номера | До серийного номера | Взаимозаменяемость | Код новой детали | Дополн. инфо | Корзина |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 5116480 | SUPPORT FRAME | рейка крепежная задняя | 29.81 | Где купить | Скачать | ||||||
| 2 | 3624180 | LATERAL PANEL ASS. HT85-100 | Панель в сборе левая | 81.05 | Где купить | - | ||||||
| 4 | 711127000 | FRONTAL PANEL ASS. CONDENS HPC-W | 0 | Где купить | - | |||||||
| 5 | 5116010 | UPPER SUPPORT | рейка крепежная верхняя | 61.12 | Где купить | - | ||||||
| 6 | 5116020 | CONNECTION TRAVERSE HT85-100 | Скоба крепежная нижняя | 62.03 | Где купить | - | ||||||
| 7 | 5107950 | OUTERCASE BRACKET | Скоба крепежная передняя | 8.82 | Где купить | - | ||||||
| 8 | 5406720 |  Скачать | PRESSURE SWITCH PIPE | Трубка пневмореле | 5.93 | Где купить | Скачать | |||||
| 10 | 5681790 |  Скачать | FLUE ADAPTOR 110/160 | Фланец дымоотводного устройства (110/160) | 385.76 | Где купить | - | |||||
| 11 | 5412470 | GASKET ADAPTOR 160MM | Уплотнение фланца (160MM) | 3.94 | Где купить | - | ||||||
| 12 | 5116110 | PLATE BLANKING 110 | заглушка отверстия всасывания воздуха (110) | 8.87 | Где купить | - | ||||||
| 13 | 5412420 |  Скачать | GASKET - BLANKING PLATE 110 | Уплотнение кольцевое (110) | 1.31 | Где купить | - | |||||
| 18 | 3621230 | PRESSURE SENSING VENTURI | Газовоздушный смеситель (устройство Вентури) | 100.66 | Где купить | Скачать | ||||||
| 21 | 5402050 |  Скачать | GASKET 6,1X11,5X1,5 WRC - 10PCS | Уплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт) | 3.24 | Где купить | Скачать | |||||

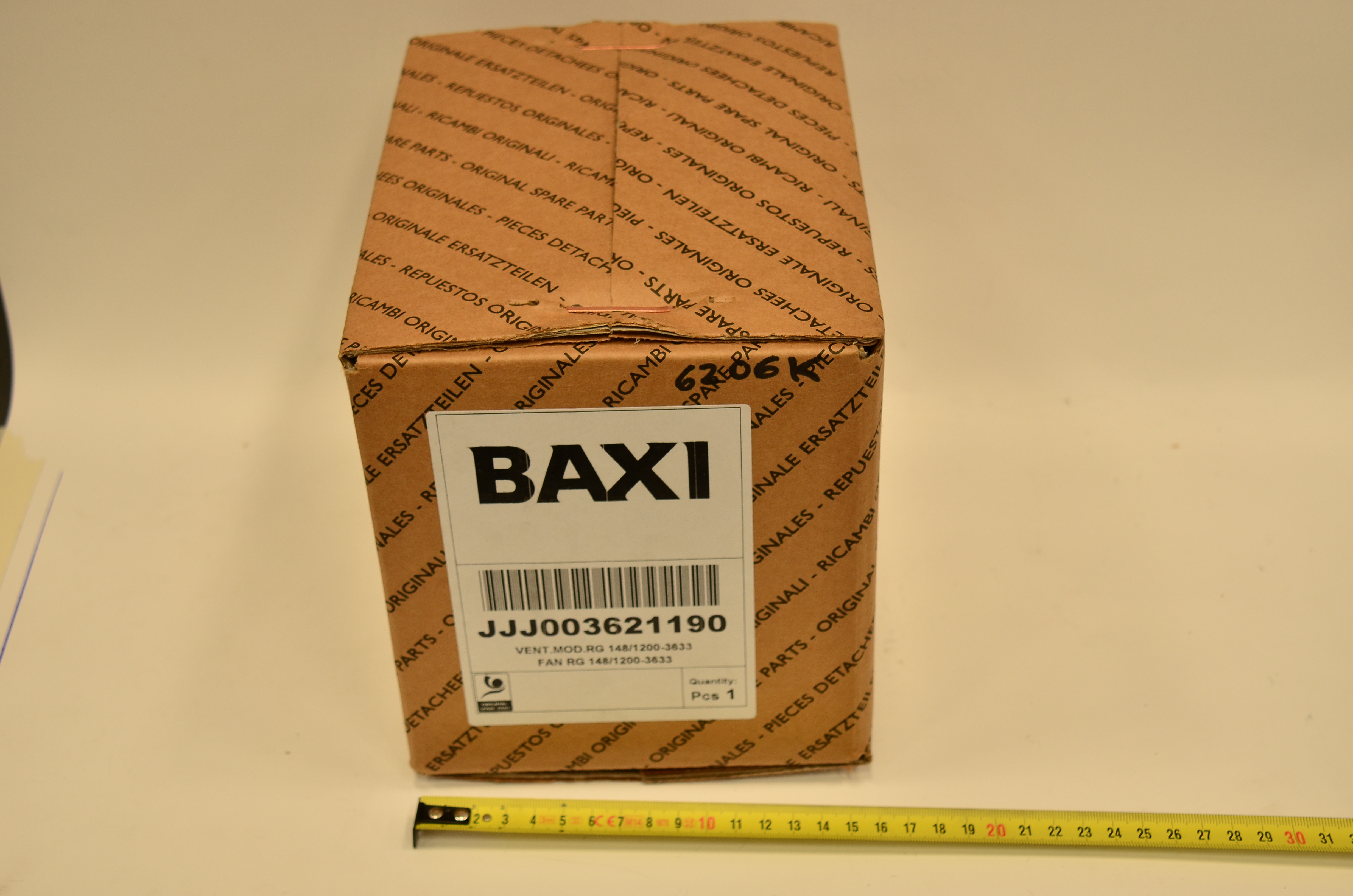

| 22 | 3621190 |  Скачать | FAN RG 148/1200-3633 | вентилятор | 452.76 | Где купить | Скачать | |||||
| 26 | 5116130 | SEALED CHAMBER LATERAL PANEL | камера сгорания | 64.31 | Где купить | - | ||||||
| 27 | 5116040 | SEALED CHAMBER ASSY | элемент камеры сгорания | 319.66 | Где купить | - | ||||||
| 29 | 711465600 |  Скачать | REAR INSULAT. 180x16 ASSEMBLY | панель термоизоляционная задняя | 23.65 | Где купить | - | |||||
| 30 | 5410730 |  Скачать | INSULATION-BURNER FLANGE | Термоизоляционная панель передняя | 50.44 | Где купить | - | |||||
| 32 | 626900 |  Скачать | HEAT EXCHANGER ASS.DUOZ 85KW | Теплообменник основной DUOZ 85KW | 3473.31 | Где купить | Скачать | |||||
| 37 | 5689670 | FRONT.PAN.COMB.CHAMB.HT 85-100 | изоляционная панель | 80.43 | Где купить | - | ||||||
| 38 | 5401610 |  Скачать | VIEWING WINDOW GASKET | Уплотнение стекла смотрового | 2.27 | Где купить | Скачать | |||||
| 39 | 5203930 |  Скачать | VIEWING WINDOW | Стекло смотровое | 4.84 | Где купить | Скачать | |||||
| 40 | 5115590 |  Скачать | SURROUND-SIGHT GLASS | Рамка стекла смотрового | 4.99 | Где купить | - | |||||
| 41 | 5670560 |  Скачать | BURNER - 70/90 KW | Трубка горелки 70/90 KW | 97.36 | Где купить | - | |||||

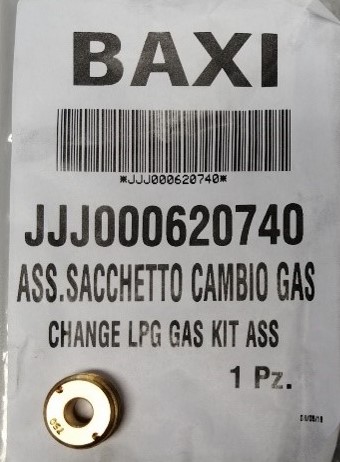

| 44 | 620740 |  Скачать | CHANGE LPG GAS KIT ASS | Диафрагма для перевода на сжиженный газ комплект | 3.96 | Где купить | Скачать | |||||
| 44 | 624720 |  Скачать | TRANSF.NAT.GAS KIT POWER HT 85 | Комплект для природного газа | 18.68 | Где купить | - | |||||
| 46 | 5681560 | GAS PIPE ASSEMBLY - 90KW | Фланец с прокладкой рампы подачи газа в сборе | 46.41 | Где купить | - | ||||||
| 49 | 5410880 |  Скачать | FLUE TEST CAP | Колпачок втулки фланца дымохода | 8.24 | Где купить | - | |||||
| 59 | 8512370 |  Скачать | LEAD - IGNITION ELECTRODE | кабель электрода зажигания | 11.57 | Где купить | Скачать | |||||
| 62 | 5409570 |  Скачать | SEALED CHAMBER HOSE ADAPTER | штуцер компенсационной трубки | 5.03 | Где купить | Скачать | |||||
| 63 | 710220000 |  Скачать | IGNITION ELECTRODE | Электрод розжига | 18.8 | Где купить | Скачать | |||||
| 65 | 710220700 |  Скачать | IONISATION ELECTRODE | Электрод контроля пламени | 14.13 | Где купить | Скачать | |||||
| 71 | 3402290 |  Скачать | GASKET G1 - 10PCS | Уплотнение G1 (УПАКОВКА - 10 шт) | 7.36 | Где купить | Скачать | |||||
| 75 | 5409240 |  Скачать | GROMMET - PIPE ASSY D.10 | Уплотнение | 2.55 | Где купить | Скачать | |||||
| 87 | 5704320 |  Скачать | HEATING RETURN PIPE HT 85 kW | Трубка возврата из системы отопления | 59.52 | Где купить | - | |||||
| 91 | 5652030 |  Скачать | DRAINING TAP | Кран сливной | 20.24 | Где купить | Скачать | |||||
| 131 | 8435400 |  Скачать | NTC SENSOR | Датчик температуры NTC (погружной) | 24.03 | Где купить | Скачать | |||||
| 132 | 5402830 |  Скачать | WASHER - SENSOR SEALING - 10PCS | Уплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт) | 3.8 | Где купить | Скачать | |||||
| 135 | 9950760 |  Скачать | THERMOSTAT - LIMIT | Термостат предохранительный 105 С | 26.04 | Где купить | Скачать | |||||
| 136 | 5681610 |  Скачать | OUTLET PIPE ASSEMBLY | Трубка теплообменник/трехходовой клапан | 90.55 | Где купить | - | |||||
| 138 | 5400400 |  Скачать | O-RING 28,24X2,62 - 10PCS | Уплотнение кольцевое 28,24х2,61 (УПАКОВКА - 10 шт) | 2.44 | Где купить | Скачать | |||||
| 139 | 3623710 | GAS INLET PIPE LUNA HT85-100 | Патрубок на входе газового клапана | 24.54 | Где купить | Скачать | ||||||
| 140 | 3621240 |  Скачать | GAS VALVE 822 NOVAMIX | клапан газовый (SIT 822 NOVAMIX) | 254.24 | Где купить | Скачать | |||||
| 147 | 3111170 | REAR TRAVERSE HT85-100 | скоба крепёжная задняя | 44.85 | Где купить | - | ||||||
| 151 | 5409590 |  Скачать | COVER ELECTRICAL BOX | кожух электрической коробки | 14.42 | Где купить | - | |||||
| 152 | 5409920 | CONTROL PANEL HT | 0 | Где купить | - | |||||||
| 153 | 5407660 |  Скачать | PANEL - ACCESS | кожух клеммной коробки | 3.36 | Где купить | - | |||||
| 154 | 3630610 |  Скачать | PCB GROUP LMU54D >85KW 2 NTC | Электронная плата PCB GROUP LMU54D | 430.2 | Где купить | Скачать | |||||
| 156 | 5669090 |  Скачать | P.C.B. DISPLAY | Электронная плата с дисплеем | 154.48 | Где купить | Скачать | |||||
| 157 | 5666800 |  Скачать | PANEL LUNA HT ASS. | крышка панели управления | 18.54 | Где купить | - | |||||
| 166 | 8421590 |  Скачать | TERMINAL BLOCK | блок клеммной коробки | 9 | Где купить | Скачать | |||||
| 167 | 5405340 |  Скачать | FUSE HOLDER | держатель плавкого предохранителя | 1.44 | Где купить | Скачать | |||||
| 168 | 8422730 |  Скачать | FUSE 3,15A 250V | Предохранитель плавкий (3,5 А- 250 В) | 1.87 | Где купить | Скачать | |||||
| 169 | 9951830 |  Скачать | PRESSURE GAUGE | манометр | 57.87 | Где купить | Скачать | |||||
| 242 | 8435330 |  Скачать | FLUE SAFETY THERMOSTAT 85½C | Термостат предохранительный отходящих газов 85 С (датчик тяги) | 38.58 | Где купить | Скачать | |||||
| 259 | 711127200 | BRAND CONDENS HPC-W | 0 | Где купить | - | |||||||
| 276 | 1340440 |  Скачать | CAPTIVE NUT - LARGE - 10PCS | зажим для крепления винта (УПАКОВКА - 10 шт) | 5.41 | Где купить | - | |||||
| 285 | 5409600 |  Скачать | TERMINAL BOARD COVER | крышка клеммной колодки | 2.89 | Где купить | - | |||||
| 323 | 5213770 | MIXER GAS CONNECTOR G1 | Газовоздушный смеситель (устройство Вентури) G1 | 19.53 | Где купить | - | ||||||
| 340 | 9951690 |  Скачать | PRESSURE SWITCH | Прессостат предохранительный системы отопления | 38.89 | Где купить | Скачать | |||||
| 365 | 5116200 | CONNECTIONS SUPPORT | нижняя планка котла | 19.03 | Где купить | - | ||||||
| 382 | 8511130 |  Скачать | FLAME SENSING CABLE | Проводка электрическая датчик пламени | 11.4 | Где купить | Скачать | |||||
| 408 | 3202930 |  Скачать | COMBUSTION CHAMBER UPPER COVER | Крышка камеры сгорания передняя | 34.48 | Где купить | - | |||||
| 409 | 710624300 |  Скачать | BURNER GASKET HT | Уплотнение горелки | 2.96 | Где купить | Скачать | |||||
| 411 | 710185200 |  Скачать | FLAME SENSING ELEC.GASKET | Уплотнение датчика пламени | 1.68 | Где купить | - | |||||
| 415 | 3621200 |  Скачать | CONDENSATE TRAP | Сифон | 36 | Где купить | Скачать | |||||
| 419 | 711405000 |  Скачать | COMBUSTION CHAMBER GASKET | Уплотнение камеры сгорания | 10 | Где купить | - | |||||
| 423 | 3203020 | CONNECTING ELEMENT | Патрубок соединительный | 18.47 | Где купить | Скачать | ||||||
| 428 | 5409290 |  Скачать | GASKET | Уплотнение | 1.88 | Где купить | Скачать | |||||
| 432 | 3402210 |  Скачать | GASKET D 110 MM | Уплотнение | 17.23 | Где купить | Скачать | |||||
| 435 | 5412620 |  Скачать | GASKET D160 MM | Уплотнение D=160 | 20.66 | Где купить | - | |||||
| 445 | 710989700 | EXCHANGER SIPHON EPM PIPE 85-100 | 0 | Где купить | - | |||||||
| 459 | 3402170 |  Скачать | CONDENSED DISCHARGE PIPE BLACK | Трубка пластиковая | 1.68 | Где купить | - | |||||
| 525 | 8435220 |  Скачать | ZAG 2V IGNITOR | Устройство розжига | 27.47 | Где купить | Скачать | |||||
| 601 | 5408560 |  Скачать | O-RING 8,73x1,78 - 10PCS | Уплотнение кольцевое 8,73x1,78 (УПАКОВКА - 10 шт) | 2.04 | Где купить | Скачать | |||||
| 631 | 5681740 | AIR VENT PIPE WH90 | Трубка вентилятора | 0 | Где купить | - | ||||||
| 647 | 5652730 |  Скачать | AUTO AIR VENT | воздухоотводчик автоматический | 15.48 | Где купить | Скачать | |||||
| 675 | 5116120 |  Скачать | PRIMARY EXCHANGER FIXING CLIPS | клипсы основного теплообменника | 6.18 | Где купить | - | |||||
| 678 | 5213760 | COLLECTOR FAN HT 85-100 | коллектор воздушный | 44.81 | Где купить | - | ||||||
| 680 | 5409250 |  Скачать | GROMMET-PIPE ASSY. D.15 | Уплотнение D=15 | 1.82 | Где купить | Скачать | |||||
| 681 | 710185300 |  Скачать | IGNITION ELECTRODE GASKET | Уплотнение электрода розжига | 1.82 | Где купить | Скачать | |||||
| 682 | 5211800 |  Скачать | FLAME INSPECTION | Стекло смотровое | 3.36 | Где купить | - | |||||
| 699 | 5213800 | INLET ELEMENT | элемент входной | 107.01 | Где купить | - | ||||||
| 700 | 5213810 | OUTLET ELEMENT | элемент выходной | 103.47 | Где купить | - | ||||||
| 701 | 5212780 |  Скачать | GASKET D.6 | Шнур изоляционный D6X615 мм | 3.8 | Где купить | Скачать | |||||
| 721 | 3400430 |  Скачать | GAS VALVE O-RING (UPPER) - 10PCS | Уплотнение кольцевое газового клапана (UPPER) (УПАКОВКА - 10 шт) | 2.8 | Где купить | Скачать | |||||
| 722 | 3402100 |  Скачать | O-RING 70X3 - 10PCS | Уплотнение (УПАКОВКА - 10 шт) | 4.52 | Где купить | Скачать | |||||
| 728 | 8380810 | SPRING BIFILO DIAM.24,5 | Пружина | 0 | Где купить | - | ||||||
| 729 | 8380910 |  Скачать | SPRING D32 | Хомут трубный зажимной пружинный D32 | 1.11 | Где купить | - | |||||
| 731 | 3402200 |  Скачать | GASKET 32X39X2 - 10PCS | Уплотнение 32X39X2 (УПАКОВКА - 10 шт) | 8.28 | Где купить | Скачать | |||||
| 733 | 5402140 |  Скачать | GASKET G1 1/2 WRC - 10PCS | Уплотнение G1 1/2 (УПАКОВКА - 10 шт) | 9.76 | Где купить | Скачать | |||||
| 735 | 3201550 | GAS VALVE CONNECTOR 3/4 | Патрубок соединительный | 11.57 | Где купить | - | ||||||
| 736 | 5412830 |  Скачать | GROMMET PIPE D25 | Уплотнение D25 | 6.12 | Где купить | Скачать | |||||
| 737 | 3620400 |  Скачать | CONNECTOR PIPE G1 | Трубка соединительная G1 | 16.3 | Где купить | - | |||||
| 746 | 5410900 |  Скачать | VENTURI GASKET | Уплотнение вентилятора | 4.2 | Где купить | Скачать | |||||
| 747 | 3402320 |  Скачать | GROMMET PIPE D.17 | Уплотнение D.17 | 5.96 | Где купить | Скачать | |||||
| 999 | 5663850 |  Скачать | WIRING THERMOSTAT PREDISP. | Проводка электрическая термостат | 25.92 | Где купить | Скачать | |||||
| 999 | 5670810 |  Скачать | WIRING - PUMPS | Проводка электрическая циркуляционного насоса | 5.15 | Где купить | Скачать | |||||
| 999 | 8419950 |  Скачать | WIRING PCB INPUT | Проводка электрическая с коннектором от входной колодки к разъему платы Х1-01 | 7.29 | Где купить | Скачать | |||||
| 999 | 8419990 |  Скачать | DISPLAY P.C.B. WIRING | Провод электрический (шлейф) дисплея с коннекторами от разъема Х30 | 9.11 | Где купить | Скачать | |||||
| 999 | 8510370 |  Скачать | WIRING - OUTPUT 230 V | Проводка электрическая OUTPUT 230 V | 2.3 | Где купить | Скачать | |||||
| 999 | 8510440 |  Скачать | WIRING - TANK | Проводка электрическая к коннектором от разъема платы Х10-05 к датчику ГВС | 1.77 | Где купить | Скачать | |||||
| 999 | 8511020 |  Скачать | FAN CHECK WIRING | Проводка электрическая вентилятора | 17.75 | Где купить | Скачать | |||||
| 999 | 8511060 |  Скачать | GAS VALVE WIRING | Проводка электрическая клапан газовый | 10.02 | Где купить | - | |||||
| 999 | 8512360 |  Скачать | CABLE FLUE TH/SAFETY TH/IGNIT | Проводка электрическая от коннектора Х3 к термостатам перегрева и датчика тяги, к газовому клапану к трансформатору розжига | 30.8 | Где купить | Скачать | |||||
| 999 | 8514370 | CABLE HEATING NTC/ELECTR.FLAME | Проводка электрическая | 19.57 | Где купить | - |
Записи с 1 до 106 из 106 записей
