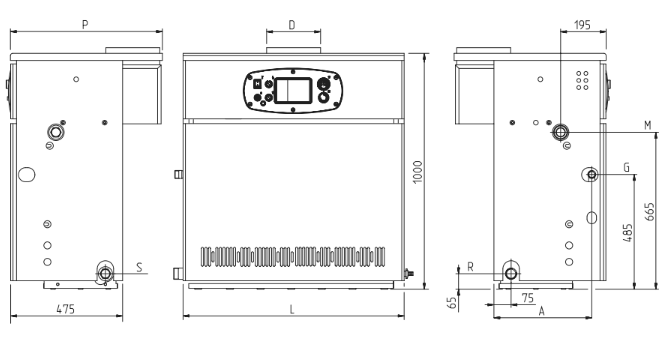

РАЗМЕРЫ

Размеры


СОЕДИНЕНИЯ

R - Диаметр возвратной трубы 1 1/2”

M - Диаметр поставляющей трубы 1 1/2”

G - Диаметр подающей трубы 1”

S - Слив из котла 3/4”


Модель 1.80

Модель

1.80

L

940 мм

D

180 ø мм

P

645 мм

A

415 мм


Модель 1.99

Модель

1.99

L

1140 мм

D

225 ø мм

P

645 мм

A

415 мм


Модель 1.110

Модель

1.110

L

1240 мм

D

250 ø мм

P

670 мм

A

400 мм
