ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
В комплекте с котлом находится питающий кабель, который в случае повреждения должен быть приобретен у BAXI. Питание должно быть осуществлено от однофазной электросети 230 В – 50 Гц через общий выключатель с плавким предохранителем, расстояние между контактами не менее 3 мм. Используемый термостат помещения должен быть II класса, как это предписано нормой EN 607301 («Сухой» контакт).
Аппарат должен быть заземлен. BAXI снимает с себя всякую ответственость за нанесение вреда людям в следствие отсутствия заземления котла. Прежде чем начать любую операцию на электропанели, необходимо отключить электропитание.

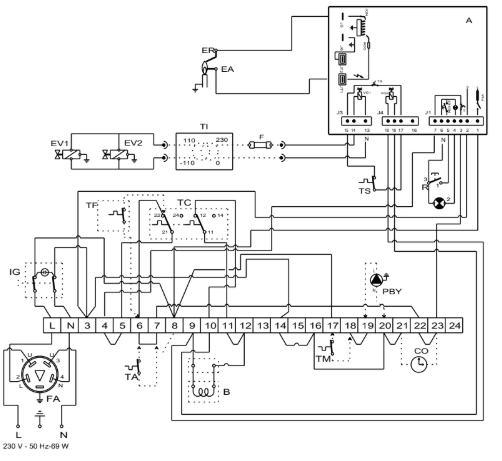

Электрическая схема модели “1.80-1.99”
Коды запасныхь частей соединений:
J1 - код 6325662
J3 - код 6293512
J4 - код 6325661
ПЕРЕЧЕНЬ
При подсоединении комнатного термостата (ТА) необходимо снять мост с зажимов (6-7). Мосты на ажимах (4-5) и (11-12) необходимы для включения ступеней горелки ("сухой" контакт). При наличии мостов на зажимах (6-7), (4-5) и (11-12) котел управляется по температуре теплоносителя, регулировка осуществляется ступенчатым регулирующим термостатом (TC).

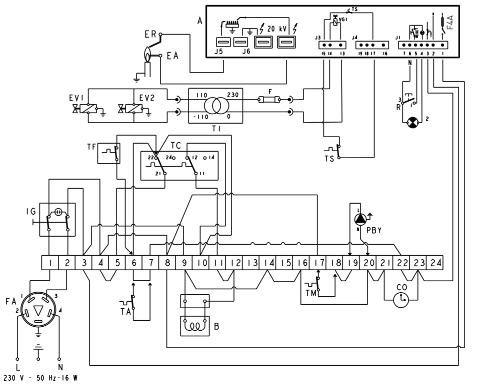

Электрическая схема модели “1.110”
Коды запасных частей соединений:
J1 - код 6293511
J3 - код 6293512
J4 - код 6293510
ПЕРЕЧЕНЬ
При подсоединении комнатного термостата (ТА) необходимо снять мост с зажимов (6-7). Мосты на ажимах (4-5) и (11-12) необходимы для включения ступеней горелки ("сухой" контакт). При наличии мостов на зажимах (6-7), (4-5) и (11-12) котел управляется по температуре теплоносителя, регулировка осуществляется ступенчатым регулирующим термостатом (TC).
