Гидравлический разделитель (дополнительное оборудование)

Гидравлический разделитель используется для предотвращения взаимодействия между динамическими давлениями внутри котла и контурами нагрева. Благодаря гидравлическому разделителю динамические давления циркуляционных насосов на различных контурах прирастают или сокращаются в меньшей степени.

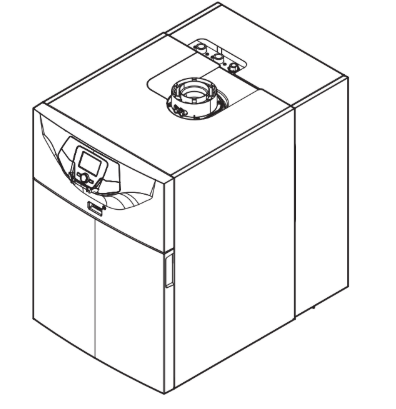

Рис.2 Котел, оснащенный набором гидравлического разделителя

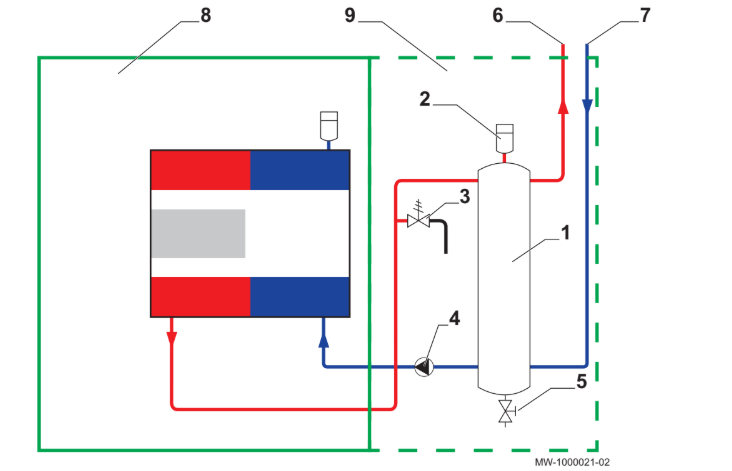

Рис.3 Функциональная схема котла с гидравлическим разделителем

1 Гидравлический разделитель (дополнительное оборудование)

2 Воздухоотводчик

3 Предохранительный клапан

4 Модулирующий циркуляционный насос

5 Сливной кран

6 Подающая труба контура отопления

7 Обратная линия контура отопления

8 Котел

9 Набор гидравлического разделителя
