Power HT+ 1.50-1.110 Инструкция по эксплуатации котлов.pdf

Навигация по странице

Навигация по инструкции

Описание символов

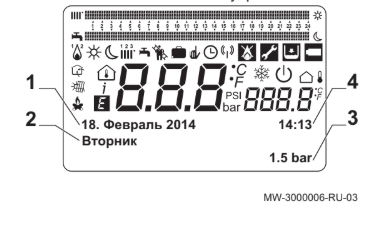

Рис.8 Символы на панели управления



image.pngРаботающая горелка


image.pngРежим работы: Комфортная комнатная температура

image.pngРежим работы: Пониженная комнатная температура

image.pngРежим работы: Отопление


image.pngРежим работы: Горячая санитарно-техническая вода включено

image.pngРежим работы: Автоматический

image.pngРежим работы: Ручной

image.pngКомнатная температура (°C)

image.pngНаружная температура (°C)

image.pngРежим защиты активирован: защита котла от замораживания активирована

image.pngФункция "трубочист" активирована

image.pngФункция "программа отпуск" активирована

Горячая СТВ image.pngможет быть активирована, отопление - нет image.png

image.pngПередача данных: только когда подключено беспроводное устройство

image.pngДоступна интеграция солнечной установки

image.pngОбщая ошибка

image.pngОшибка: горелка не может быть включена

image.pngОшибка: требуется вмешательство службы послепродажного обслуживания

image.pngСлишком низкое гидравлическое давление

image.pngБлоки температуры и гидравлического давления: международная система или британская имперская система

1 Дата: день, месяц, год

2 День недели

3 Давление котла / контура отопления

4 Часы: часы и минуты
