Основные компоненты

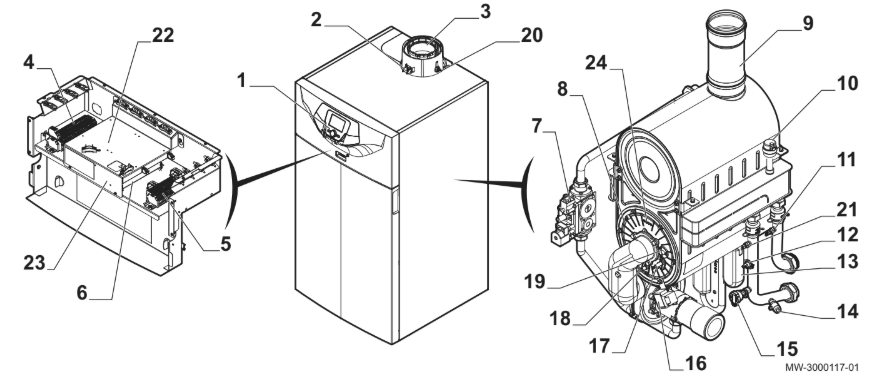

Рис.5 POWER HT 1.50 и POWER HT 1.70
1 Панель управления
2 Отвод для измерения
3 Соединение дымохода
4 Клеммная колодка питания
5 Клеммная колодка для датчиков и дистанционное
управление
6 Плата контроллера
7 Газовый клапан
8 Горелка
9 Крепление дымохода
10 Автоматический воздухоотводчик
11 Датчик температуры обратной линии
12 Защитный термостат
13 Сифон конденсата
14 Сливной кран
15 Датчик гидравлического давления
16 Разжигатель
17 Запальный электрод
18 Датчик ионизации
19 Окошко для наблюдения за пламенем
20 Датчик температуры дымовых газов
21 Датчик температуры подающей линии
22 Разъем для двух плат AVS 75 максимум. Третья плата AVS 75 может быть использована котлом, но должна крепиться к стене и получать электрическое питание извне.
23 Разъем для платы OCI 345
Существует опасность короткого замыкания на плате OCI 345, если она установлена в другом месте.
24 Предохранительный термостат на дверце камеры сгорания

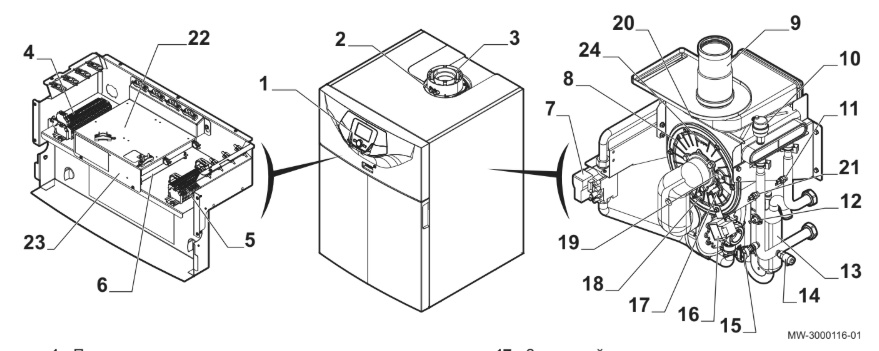

Рис.6 POWER HT 1.90 и POWER HT 1.110
1 Панель управления
2 Отвод для измерения
3 Соединение дымохода
4 Клеммная колодка питания
5 Клеммная колодка для датчиков и дистанционное управление
6 Плата контроллера
7 Газовый клапан
8 Горелка
9 Крепление дымохода
10 Автоматический воздухоотводчик
11 Датчик температуры обратной линии
12 Предохранительный термостат против перегрева
13 Сифон конденсата
14 Сливной кран
15 Датчик гидравлического давления
16 Разжигатель
17 Запальный электрод
18 Датчик ионизации
19 Окошко для наблюдения за пламенем
20 Датчик температуры дымовых газов
21 Датчик температуры подающей линии
22 Разъем для двух плат AVS 75 максимум. Третья плата AVS 75 может быть использована котлом, но должна крепиться к стене и получать электрическое питание извне.
23 Разъем для платы OCI 345
Существует опасность короткого замыкания на плате OCI 345, если она установлена в другом месте.
24 Предохранительный термостат на дверце камеры сгорания
