Установка котла
Выберите местоположение котла, затем прикрепите имеющийся шаблон к стене.
Подведите трубы к входным отверстиям воды и газа, размеченным в нижней части шаблона. Мы советуем установить на вход в центральную систему отопления и возврат из нее два запорных крана G3/4’’ (поставляются по требованию); эти краны позволят производить работы в системе, не сливая из нее воду полностью.
Настоятельно рекомендуется установить сетчатый фильтр и отстойную емкость (“грязевик”) на трубе возврата из системы, чтобы туда собирались отложения, которые могли остаться в системе после очистки.
Присоедините дымоход и воздуховод согласно инструкции, данной в последующих разделах.
При установке котла модели 240 i - 1.240 i (с открытой камерой сгорания) соедините его с дымоходом при помощи металлической трубы, устойчивой с течением времени к механической нагрузке, нагреву и воздействию продуктов сгорания и конденсата.

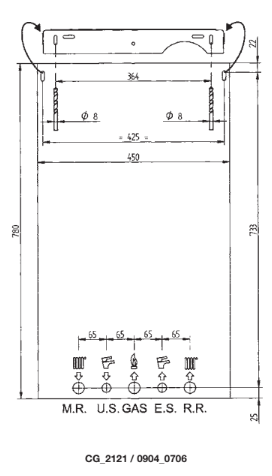

Установка котла
1.240 i - 1.240 Fi - 1.310 Fi
: G3/4" вход / выход системы отопления
: G1/2’’ заполнение котла/подпитка - G3/4’’выход горячей бытовой воды
: 3/4’’ подача газа в котел

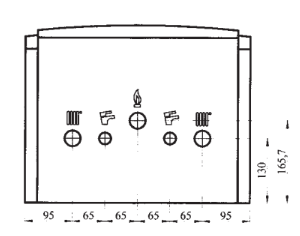

240 Fi - 240 i - 310 Fi
: G3/4" вход / выход системы отопления
: G1/2 вход холодной воды / выход горячей бытовой воды
: 3/4’’ подача газа в котел
