Luna-3 Comfort котлы-инструкция.pdf
Присоединение датчика уличной температуры
The boiler is prearranged for connection of an external probe (supplied as accessory).
For the connection, refer to the figure below (terminals 3-4) and the instructions supplied with the probe.
Присоединение датчика уличной температуры
При подсоединенном датчике уличной температуры регулирование температуры на подаче в систему отопления можно осуществлять двумя разными способами.
В случае, когда съемная панель управления установлена на котле (параграф 17.1), регулирование температуры на подаче в систему отопления зависит от кривой K REG (график 3), которую устанавливают в ручном режиме с помощью кнопок /- .
В случае, когда съемная панель управления установлена на стене (параграф 17.2), регулирование температуры на подаче в систему отопления осуществляется автоматически. Электронное управление котла устанавливает в автоматическом режиме климатическую кривую в зависимости от уличной температуры и заданной температуры в помещении (см. параграф 19.1).
Значение температуры на подаче ТМ зависит от значения параметра F16 (параграф 20). Таким образом, максимальная установленная температура может быть 85 или 45°С. 0711_1601 / CG_1987
Рисунок

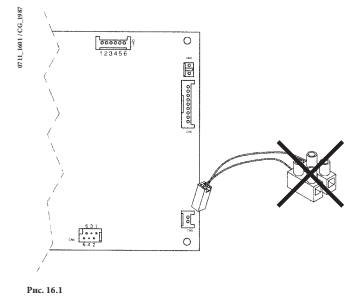

Соединить кабель , поставляемый в качестве принадлежности вместе с наружным зондом, с соединителем CN5 электронной платы котла, как показано на рисунке 16.1.

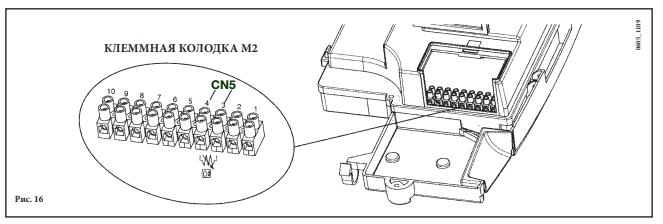

Снять клеммник с двумя полюсами, соединенный с кабелем, и соединить концы с клеммами 3-4 клеммника M2, как показано на рисунке 16.

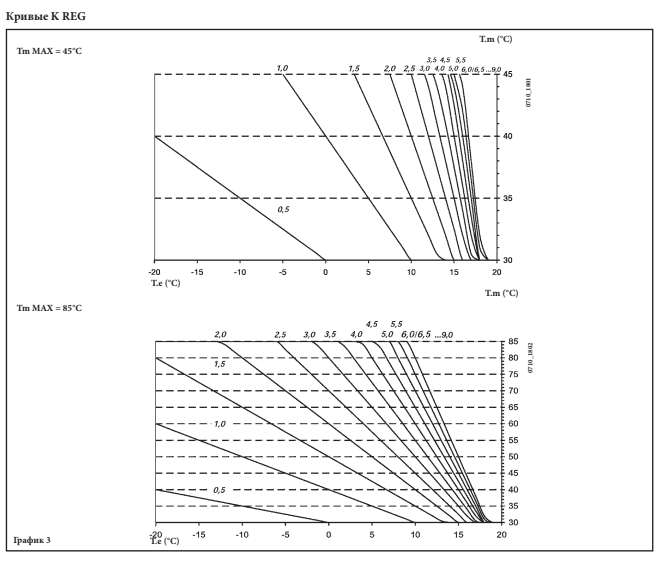

Кривые K REG
TM = температура воды на подаче в систему отопления
Te = температура наружного воздуха
