Установка дымохода и воздуховода

Для моделей 240Fi - 310 Fi

Ниже описываются поставляемые в качестве аксессуаров трубы и крепления для котлов с закрытой камерой сгорания и принудительной вытяжкой.
Котел специально спроектирован для присоединения к дымоходу и воздуховоду коаксиальной трубой. Возможно также использование раздельных труб при помощи разделительного комплекта. При использовании раздельных труб возможно также объединение их на конечном участке специальным коаксиальным наконечником (терминалом).


Установка дымохода и воздуховода


Для гарантии наибольшей безопасности при работе котла необходимо, чтобы дымоотводящие трубы были надежно прикреплены к стене.


...КОАКСИАЛЬНЫЙ ДЫМОХОД (КОНЦЕНТРИЧЕСКИЙ).

Этот тип трубопровода позволяет отводить сгоревшие газы наружу и забирать воздух для горения снаружи здания, а также присоединяться к общему дымоходу (LAS - система).
90° коаксиальный изгиб позволяет присоединять котел к дымоходу в любом направлении, поскольку он может поворачиваться на 360°. Кроме того, он может использоваться в качестве дополнительного в сочетании с коаксиальной трубой или с 45° изгибом.


КОАКСИАЛЬНЫЙ ДЫМОХОД (КОНЦЕНТРИЧЕСКИЙ)


Если выход дымохода расположен снаружи, воздуховод должен выступать из стены не менее чем на 18 мм с тем, чтобы на него герметично установить алюминиевую погодную насадку во избежание попадания воды.
Обеспечьте наклон трубы в сторону улицы - 1см на каждый метр ее длины.
• 90° изгиб сокращает возможную полную длину трубы на 1 м.
• 45° изгиб сокращает возможную полную длину трубы на 0,5 м.

Первый изгиб в 90° не учитывать при подсчете максимально допустимой длины.


Таблица 1

Модель

котла

Длина м

Использовать

ДИАФРАГМУ на

ВОЗДУХОВОДЕ

B

Использовать

ДИАФРАГМУ на

ДЫМОХОДЕ

A


240 Fi

1.240 Fi

0 ÷ 1


Да

Да

1 ÷ 2

Нет

2 ÷ 5

Нет

Нет


310 Fi

1.310 Fi


0 ÷ 1

Нет

Да

1 ÷ 2

Да

Нет

2 ÷ 4

Нет

Нет

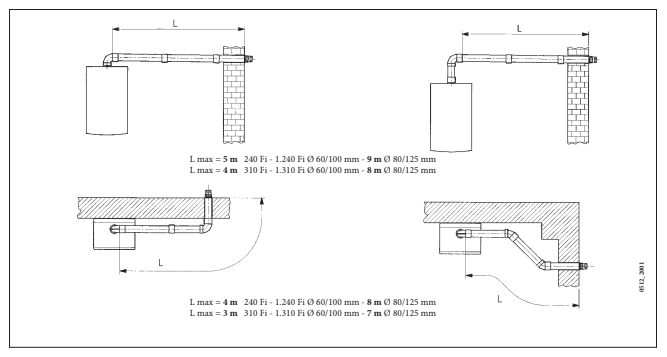

ВАРИАНТЫ ГОРИЗОНТАЛЬНОЙ УСТАНОВКИ НАКОНЕЧНИКА ДЫМОХОДА


ВАРИАНТЫ ГОРИЗОНТАЛЬНОЙ УСТАНОВКИ НАКОНЕЧНИКА ДЫМОХОДА

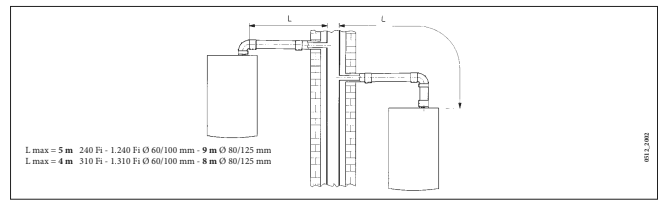

ВАРИАНТЫ УСТАНОВКИ ПРИ ПРИСОЕДИНЕНИИ К ОБЩЕМУ ДЫМОХОДУ (LAS - СИСТЕМА)


ВАРИАНТЫ УСТАНОВКИ ПРИ ПРИСОЕДИНЕНИИ К ОБЩЕМУ ДЫМОХОДУ (LAS - СИСТЕМА)

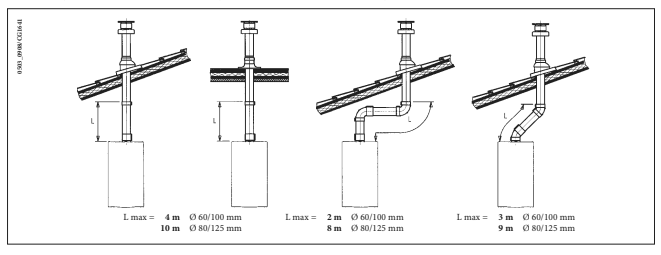

ВАРИАНТЫ ВЕРТИКАЛЬНОЙ УСТАНОВКИ НАКОНЕЧНИКА ДЫМОХОДА

Такая установка может быть выполнена как на плоской, так и на наклонной крыше путем закрепления наконечника с соответствующей погодной насадкой и рукавом (дополнительные аксессуары поставляется по требованию).


ВАРИАНТЫ ВЕРТИКАЛЬНОЙ УСТАНОВКИ НАКОНЕЧНИКА ДЫМОХОДА

Подробные инструкции об установке аксессуаров см. в прилагаемых к ним технических сведениях.


... СИСТЕМА ПРИТОКА ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ ПО ДВУМ ОТДЕЛЬНЫМ ТРУБАМ.

Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход.
Приток воздуха для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход.
Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода; последний можно разместить слева или справа от дымоходного переходника в зависимости от требований установки. Переходник для воздуховода закрепите винтами с уплотнителями, вынутыми ранее из дымового колпака.

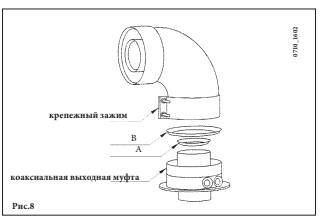

Имеющуюся диафрагму (рис.8) следует удалить, когда L1 L2 > 4м.


Таблица 2

Модель

котла


(L1 L2)


Положение

регулятора


Использовать

ДИАФРАГМУ на

ДЫМОХОДЕ

A


Содержание

CO2 %


Метан

G.20

Бутан

G.31


240 Fi

1.240 Fi



0 ÷ 4

3

Да



6,4



7,3




4 ÷ 15

1


Нет


15 ÷ 25

2

25 ÷ 40

3


310 Fi

1.310 Fi


0 ÷ 2

1


Нет




7,4



8,4

2 ÷ 8

2

8 ÷ 25

3


Первое колено 90° не учитывать при подсчете максимально допустимой длины.

Колено 90° позволяет присоединять котел к дымоходу в любом направлении, поскольку оно может поворачиваться на 360°. Кроме того, колено 90° может использоваться в качестве дополнительного в сочетании с дополнительной трубой или с коленом 45°.

• Колено 90° сокращает максимально возможную длину труб на 0,5 м.
• Колено 45° сокращает максимально возможную длину труб на 0,25 м.

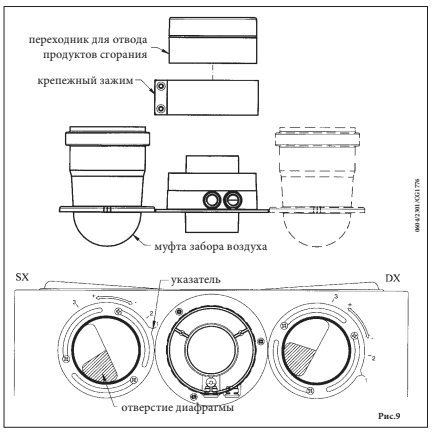

Регулировка проема в трубе забора воздуха
Данная настройка нужна для оптимизации производительности котла и параметров сгорания. Муфту забора воздуха можно установить слева или справа от дымохода; ее можно поворачивать для регулировки потока воздуха в зависимости от суммарной длины воздуховода и дымохода.
Для уменьшения потока воздуха поверните муфту по часовой стрелке, для увеличения потока воздуха поворачивайте ее в обратную сторону.
Для оптимальной настройки можно использовать анализатор продуктов сгорания, измеряющий содержание СО2 в продуктах сгорания при максимальной мощности. Если содержание СО2 низкое, подачу воздуха постепенно регулируют, добиваясь содержания СО2, приведенного в таблице.
Для правильного подключения и использования анализатора воспользуйтесь прилагаемым к нему руководством.


Рисунок

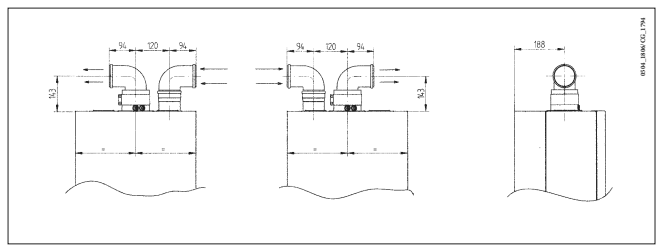

ГАБАРИТНЫЕ РАЗМЕРЫ СИСТЕМЫ ПРИТОКА ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ ПО ДВУМ ОТДЕЛЬНЫМ ТРУБАМ


ГАБАРИТНЫЕ РАЗМЕРЫ СИСТЕМЫ ПРИТОКА ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ ПО ДВУМ ОТДЕЛЬНЫМ ТРУБАМ

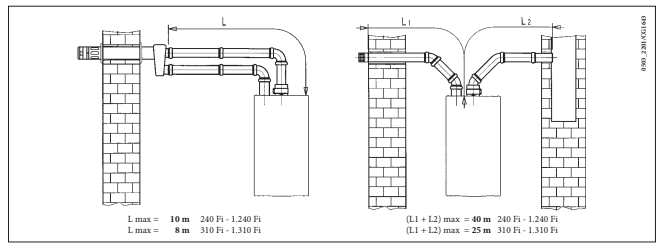

ВАРИАНТЫ ДЫМООТВОДЯЩЕЙ СИСТЕМЫ ПО РАЗДЕЛЬНЫМ ТРУБАМ С ГОРИЗОНТАЛЬНЫМИ НАКОНЕЧНИКАМИ

Необходимо обеспечить горизонтальный наклон труб в наружную сторону не менее 1см на каждый метр длины. При установке комплекта для сбора конденсата дренажная труба должна быть наклонена в сторону котла.


ВАРИАНТЫ ДЫМООТВОДЯЩЕЙ СИСТЕМЫ ПО РАЗДЕЛЬНЫМ ТРУБАМ С ГОРИЗОНТАЛЬНЫМИ НАКОНЕЧНИКАМИ

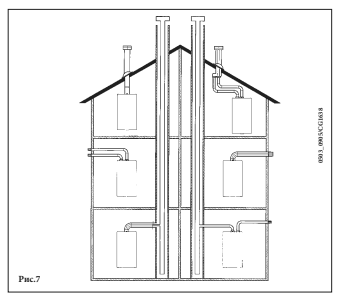

При расположении труб типа С52 наконечники для притока воздуха и выхода продуктов сгорания никогда не должны находиться на противоположных сторонах здания. Общая длина труб притока воздуха не должна превышать 10 метров.

При длине дымохода более 6м комплект для сбора конденсата (поставляется дополнительно) должен монтироваться в непосредственной близости от котла.

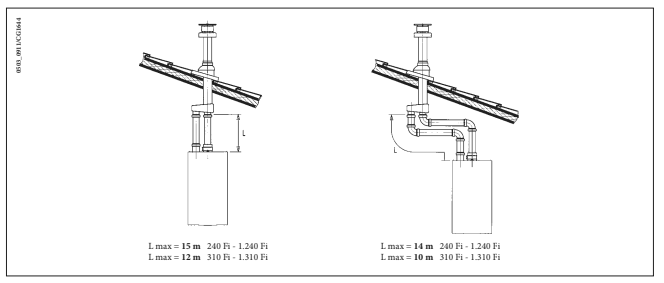

ВАРИАНТЫ ДЫМООТВОДЯЩЕЙ СИСТЕМЫ ПО РАЗДЕЛЬНЫМ ТРУБАМ С ВЕРТИКАЛЬНЫМИ НАКОНЕЧНИКАМИ


ВАРИАНТЫ ДЫМООТВОДЯЩЕЙ СИСТЕМЫ ПО РАЗДЕЛЬНЫМ ТРУБАМ С ВЕРТИКАЛЬНЫМИ НАКОНЕЧНИКАМИ


При установки дымохода убедитесь, что труба хорошо изолирована (напр. стекловолокном) в месте прохода трубы сквозь стену здания.

Подробные инструкции об установке труб, смотри в руководствах, прилагаемых к комплектам.
