Подключение к электропитанию

Электробезопасность котла гарантируется только при правильном заземлении в соответствии с действующими нормативами.
С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230В с заземлением.
Убедитесь в соблюдении правильной полярности.
Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3мм.
При замене сетевого кабеля рекомендуется использовать кабель сечением 3x0.75 мм2 и максимальным диаметром 8мм.

...доступ к клеммной колодке электропитания М1.
• двухполюсным выключателем отключите подачу питания к котлу;
• отвинтите два винта, крепящих панель управления к котлу;
• поверните панель управления;

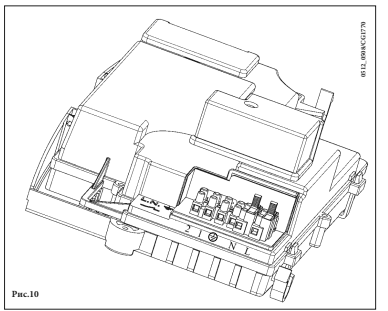

• для доступа к контактам снимите крышку (рис.10).


Рисунок


В клеммную колодку встроены плавкие предохранители на 2А (для их проверки или замены выньте черный держатель предохранителя).

Убедитесь в соблюдении правильной полярности L(фаза) - N(нейтраль).

Обозначение клемм:
image.png фаза (коричневый провод)
image.pngнейтраль (голубой провод)
image.pngземля (желто-зеленый)
image.pngклеммы подключения комнатного термостата

Если котел подключен непосредственно к системе теплых полов, необходимо установить защитный предохранительный термостат.
