Перевод котла на другой тип газа и настройки давления
Котлы могут быть переведены на другой тип газа (G20 - метан, G31 - сжиженный газ - пропан) техническими специалистами обслуживающей организации.

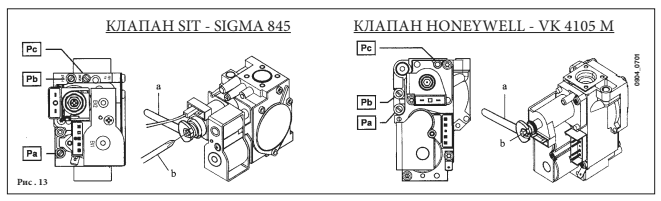

Порядок настройки регулятора давления немного отличается при использовании разных газовых клапанов (Honeywel или SIT: смотри рисунок 13).
Для перевода котла на другой тип газа необходимо выполнить следующие операции:
А) Замена форсунки горелки.
• Аккуратно вытащите горелку из котла.
• Замените форсунки горелки. При замене форсунок горелки следите за тем, чтобы они были затянуты до упора с использованием соответствующих медных прокладок; при замене форсунок изучите приведенную ниже таблицу 1 для нужного типа газа.
В) Изменение напряжения на модуляторе
• установив параметр F02 в зависимости от типа газа, как описано в параграфе 20.
С) Операции по настройке давления газа (рис. 13)
• На котлах с закрытой камерой сгорания необходимо снять переднюю панель, отвинтив соответствующие крестовые винты (для того, чтобы избежать погрешности в измерениях, связанной с герметичной камерой сгорания). Аналогичные результаты измерений можно получить при подсоединение отрицательного входа дифференциального манометра через тройниковый отвод к компенсационному выходу газового клапана Рс.
Открутить винт на штуцере Рb и присоединить к штуцеру Рb манометр.
Операции по настройке давления газа
С1) Регулировка давления при максимальной мощности
• Открыть газовый кран и нажимая кнопку установить переключатель режимов (Рис.1) в положение «зима» и подождать до включения котла. Убедиться, что котел работает на максимальной мощности.
• Проверить давление газа на горелке согласно таблице 1 для соответствующей модели котла и соответствующего типа газа. При необходимости снять крышку модулятора и поворачивать латунный винт ключом а (ключ а) до достижения давления, указанного в таблице 1 для соответствующей модели котла и соответствующего типа газа.
• Проверить динамическое входное давление газа (штуцер Pa). Номинальные давления: 20 мбар для природного газа, 37 мбар для пропана);
• Открутить винт на штуцере (Pa, рис. 14) и присоединить к штуцеру (Pa) манометр.
С2) Регулировка давления при минимальной мощности
• Отсоединить провод питания модулятора. Котел перейдет в режим минимальной мощности. Проверить давление газа на горелке согласно таблице 1 для соответствующей модели котла и соответствующего типа газа. При необходимости поворачивать винт (поз. b) до достижения давления, указанного в таблице 1 для соответствующей модели котла и соответствующего типа газа.
• Присоединить на место провод питания модулятора и установить на место крышку модулятора.
• Выключить котел и закрыть газовый кран.
• Отсоединить манометр и закрутить винт на штуцере
Заключительные проверки
• Закройте панель управления.
• Уберите манометры и закройте точки отбора давления.
• Наклейте новую табличку с указанием типа газа и характеристик проведенной настройки.
Таблица 1
Параметры форсунок | 240 Fi - 1.240 Fi | 240 i - 1.240 i | 310 Fi - 1.310 Fi | |||
Тип газа | G20 | G31 | G20 | G31 | G20 | G31 |
Диаметр форсунок (мм) | 1,18 | 0,74 | 1,18 | 0,74 | 1,28 | 0,77 |
Давление на горелке (мбар*) МИНИМАЛЬНАЯ МОЩНОСТЬ | 1,9 | 4,9 | 1,9 | 4,7 | 1,8 | 4,9 |
Давление на горелке (мбар*) МАКСИМАЛЬНАЯ МОЩНОСТЬ | 11,3 | 29,4 | 10,0 | 26,0 | 13,0 | 35,5 |
Число форсунок | 15 | 15 | 15 | 15 | 15 | 15 |
* 1 mbar = 10,197 mm H2O
Таблица 2
240 Fi - 1.240 Fi | 240 i - 1.240 i | 310 Fi - 1.310 Fi | ||||
Потребление газа (при 15°С, 1013 мбар) | G20 | G31 | G20 | G31 | G20 | G31 |
МАКСИМАЛЬНАЯ МОЩНОСТЬ | 2,84 m3/h | 2,09 kg/h | 2,78 m3/h | 2,04 kg/h | 3,52 m3/h | 2,59 kg/h |
МИНИМАЛЬНАЯ МОЩНОСТЬ | 1,12 m3/h | 0,82 kg/h | 1,12 m3/h | 0,82 kg/h | 1,26 m3/h | 0,92 kg/h |
Теплотворная способность | 34,02 MJ/m3 | 46,3 MJ/kg | 34,02MJ/m3 | 46,3 MJ/kg | 34,02 MJ/m3 | 46,3 MJ/kg |
