Установка выносной панели управления
Выносная панель управления может быть установлена на передней панели котла или на стене.
УСТАНОВКА ВЫНОСНОЙ ПАНЕЛИ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ КОТЛА
Для установки панели управления внутри приборного щитка передней панели и котла, необходимо действовать следующим образом:
1. Отвинтить два винта (a - b рис.11), которые фиксируют корпус котла;
2. Приподнять слегка корпус и рукой выдавить наружу крышку передней панели (рис.11);
3. Через отверстие, предназначенное для панели управления, провести красный провод, идущий от клеммной колодки М2 (расположена за корпусом);

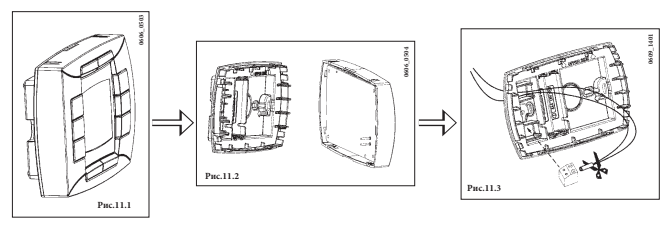

4. Открыть корпус панели управления (безвинтовое крепление), обрезать и подсоединить красный провод, как показано на рис.11.3.
5. Осторожно вставить панель управления внутрь специального углубления на приборном щитке передней панели котла;
6. Закрыть корпус котла, завинтить два винта, которые его фиксируют (рис.11).
УСТАНОВКА ВЫНОСНОЙ ПАНЕЛИ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ КОТЛА
Выносная панель управления - прибор низкого напряжения, его нельзя подсоединять к электросети напряжением 230 В. Для осуществления электрических подсоединений смотри параграфы 27 и 32.
УСТАНОВКА ПАРАМЕТРОВ
• установите параметры «MODUL» и «AMBON» равными 0, как описано в параграфе 19.1;
• установите параметр F10 = 02, как описано в параграфе 20.
ПОДСОЕДИНЕНИЕ КОМНАТНОГО ТЕРМОСТАТА
• откройте доступ к клеммам подключения электропитания (рис.10);
• подключите двухпроводной кабель, идущий от термостата, к клеммам (1) и (2);
• включите электропитание котла.
Если не используется комнатный термостат, необходимо поставить перемычку на контакты 1-2 клеммной колодки М1 (рис. 10).
ФУНКЦИОНИРОВАНИЕ КНОПКИ
ПРИ ПОДСОЕДИНЕННОМ КОМНАТНОМ ТЕРМОСТАТЕ
В данном случае кнопка
не действует так, как было описано в параграфе 3.4 (функция ECONOMY-COMFORT).
Котел работает на систему отопления только когда идет одновременный запрос от комнатного термостата и установленной почасовой программы работы котла.
Нажимая кнопку
можно запустить работу котла на систему отопления при запросе только от комнатного термостата, при отсутствии запроса установленной почасовой программы («взлом» в ручном режиме). В этом случае на дисплее панели управления появляется мигающий символ
Функционирование котла в ручном режиме прекращается при наступлении следующего периода почасовой программы без запроса тепла на систему отопления.
УСТАНОВКА ВЫНОСНОЙ ПАНЕЛИ УПРАВЛЕНИЯ НА СТЕНЕ
Для установки выносной панели управления на стене необходимо действовать следующим образом:
1. Отвинтить два винта (a - b рис.11), которые фиксируют корпус котла;

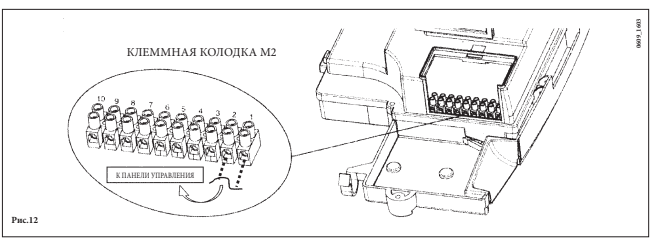

2. открыть доступ к клеммной колодке М2, как показано на рис.12;
3. отсоединить два красных провода от клемм 1-2 и подсоединить два провода, идущих от панели управления.
УСТАНОВКА ВЫНОСНОЙ ПАНЕЛИ УПРАВЛЕНИЯ НА СТЕНЕ
По завершении установки выносной панели управления включите электропитание котла и проверьте работу панели управления.
