Установка дымохода и воздуховода
Ниже описываются поставляемые в качестве аксессуаров трубы и крепления для котлов с закрытой камерой сгорания и принудительной вытяжкой. Котел специально спроектирован для присоединения к дымоходу и воздуховоду коаксиальной трубой. Возможно также использование раздельных труб при помощи разделительного комплекта. При использовании раздельных труб возможно также объединение их на конечном участке специальным коаксиальным наконечником (терминалом)
Используйте только аксессуары, поставляемые данным производителем.
Установка дымохода и воздуховода
...коаксиальный дымоход (концентрический).
Этот тип трубопровода позволяет отводить сгоревшие газы наружу и забирать воздух для горения снаружи здания, а также присоединяться к общему дымоходу (LAS - система).

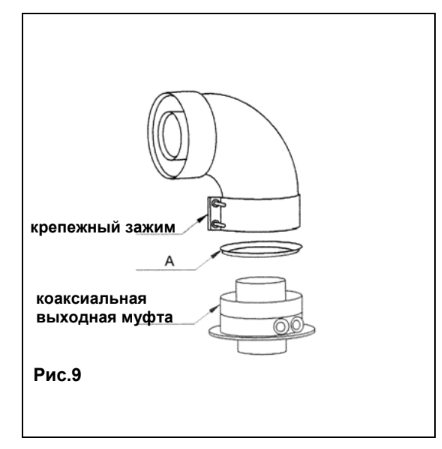

90° коаксиальный изгиб позволяет присоединять котел к дымоходу в любом направлении, поскольку он может поворачиваться на 360°. Кроме того, он может использоваться в качестве дополнительного в сочетании с коаксиальной трубой или с 45° изгибом.
Для безопасной работы котла необходимо, чтобы трубы отвода продуктов сгорания были хорошо зафиксированы на стенах с помощью специальных кронштейнов.
КОАКСИАЛЬНЫЙ ДЫМОХОД (КОНЦЕНТРИЧЕСКИЙ)
Таблица 1
Модель котла | Максимальная длина м | Использовать ДИАФРАГМУ на ВОЗДУХОВОДЕ A мм |
NUVOLA 3 140 Fi | 0 ÷ 2,5 | 73 |
2,5 ÷ 5 | НЕТ | |
NUVOLA 3 240 Fi | 0 ÷ 0,5 | 73 |
0,5 ÷ 2 | 80 | |
2 ÷ 4 | НЕТ | |
NUVOLA 3 280 Fi | 0 ÷ 1 | 76 |
1 ÷ 4 | НЕТ | |
NUVOLA 3 320 Fi | 0 ÷ 1 | 80 |
1 ÷ 3 | НЕТ |
Если выход дымохода расположен снаружи, воздуховод должен выступать из стены не менее чем на 18 мм с тем, чтобы на него герметично установить алюминиевую погодную насадку во избежание попадания воды.
Обеспечьте наклон трубы в сторону улицы - 1см на каждый метр ее длины.
90° изгиб сокращает возможную полную длину трубы на 1 м.
45° изгиб сокращает возможную полную длину трубы на 0,5 м.

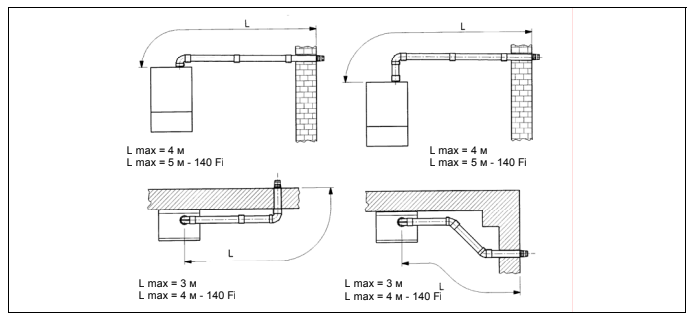

Варианты горизонтальной установки наконечника дымохода
Варианты горизонтальной установки наконечника дымохода

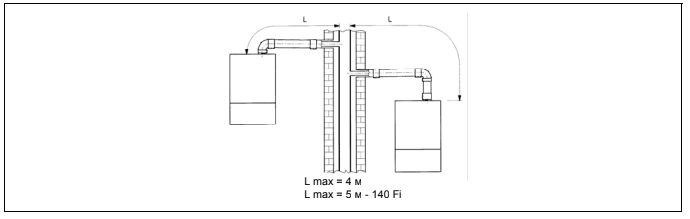

Варианты установки при присоединении к общему дымоходу (LAS - система)
Варианты установки при присоединении к общему дымоходу (LAS - система)

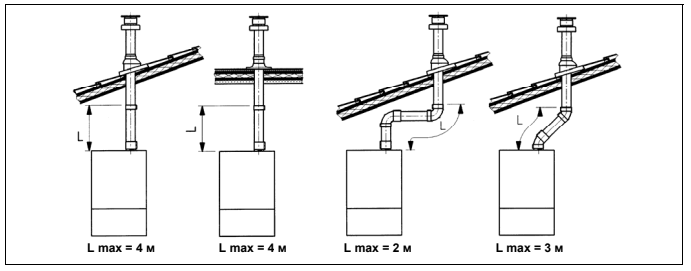

Варианты вертикальной установки наконечника дымохода
Такая установка может быть выполнена как на плоской, так и на наклонной крыше путем закрепления наконечника с соответствующей погодной насадкой и рукавом (дополнительные аксессуары поставляется по требованию).
Подробные инструкции об установке аксессуаров см. в прилагаемых к ним технических документах.
Варианты вертикальной установки наконечника дымохода

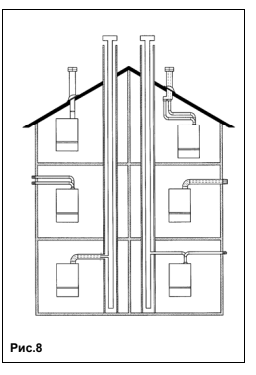

... система притока воздуха и отвода продуктов сгорания по двум отдельным трубам.
Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход.
Приток воздуха для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход.

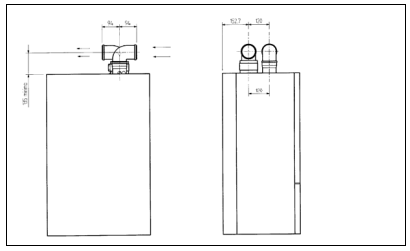

Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода.
Переходник для воздуховода закрепите винтами с уплотнителями, вынутыми ранее из дымового колпака.
система притока воздуха и отвода продуктов сгорания по двум отдельным трубам
При установке системы с раздельными трубами забора воздуха - отвода продуктов сгорания ограничитель (диафрагму) следует удалить.
Первое колено в 90° не учитывать при подсчете максимально допустимой длины.
Колено 90° позволяет присоединять котел к трубам забора воздуха - отвода продуктов сгорания в любом направлении благодаря возможности вращения на 360°. Данное колено может быть также использовано как дополнительный элемент при сборе системы или вместе с коленом на 45°.
• Колено 90° сокращает максимальную общую длину труб на 0,5 м.
• Колено 45° сокращает максимальную общую длину труб на 0,25 м.

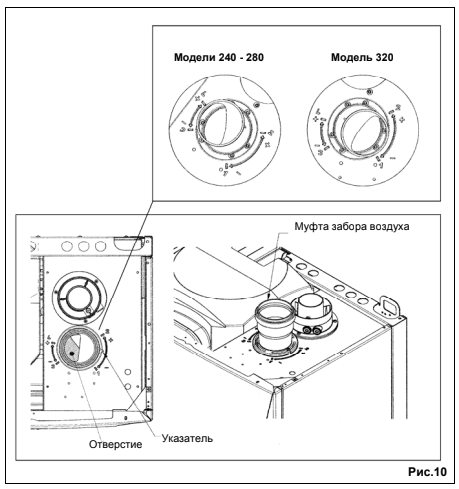

Регулировка проема в трубе забора воздуха
Данная настройка нужна для повышения производительности котла и параметров сгорания.
Муфту забора воздуха можно поворачивать для регулировки потока воздуха в зависимости от суммарной длины воздуховода и дымохода. Для уменьшения потока воздуха поверните муфту по часовой стрелке, для увеличения потока воздуха против часовой стрелки.
Для оптимальной настройки можно использовать анализатор продуктов сгорания, измеряющий содержание СО2 в продуктах сгорания при максимальной мощности. Если содержание СО2 низкое, подачу воздуха постепенно регулируют, добиваясь содержания СО2, приведенного в таблице.
Для правильного подключения и использования анализатора воспользуйтесь прилагаемым к нему руководством.
Регулировка проема в трубе забора воздуха
Таблица
Модель котла | Максимальная длина (L1 L2) (м) | Положение регулятора | Содержание СО2, % | ||
AFR | Метан G.20 | Пропан G.30 | Бутан G.31 | ||
NUVOLA3 140 Fi | 0 ÷10 | 1 | 3,9 | - | 4,3 |
10 ÷ 30 | 2 | ||||
20 ÷ 30 | 3 | ||||
NUVOLA3 240 Fi | 0 ÷20 | 1 | 6,7 | 8,7 | 8,7 |
20 ÷30 | 2 | ||||
NUVOLA3 280 Fi | 0 ÷20 | 1 | 6,0 | 8,0 | 8,0 |
20 ÷30 | 2 | ||||
NUVOLA3 320Fi | 0 ÷10 | 3 | 6,5 | - | 7,6 |
10 ÷ 25 | 4 | ||||
При расположении труб типа С52 наконечники для притока воздуха и выхода продуктов сгорания никогда не должны находиться на противоположных сторонах здания. Общая длина труб притока воздуха (при горизонтальной установке) не должна превышать 10 метров.
При длине дымохода более 6 м комплект для сбора конденсата (поставляется дополнительно) должен монтироваться в непосредственной близости от котла.
При установке дымохода убедитесь, что труба хорошо изолирована (напр., стекловолокном) в месте прохода трубы сквозь стену здания.
Подробные инструкции об установке труб смотри в руководствах, прилагаемых к комплектам.

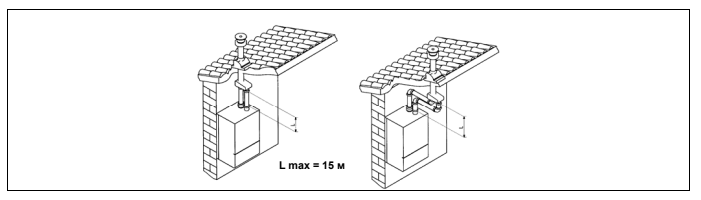

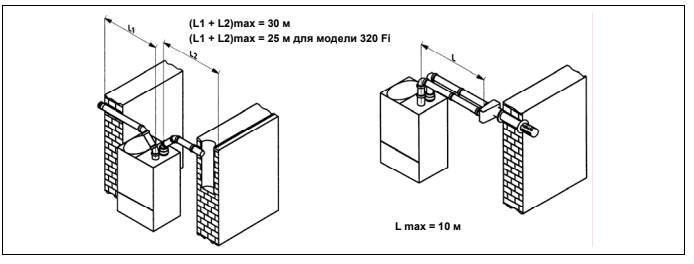

Варианты дымоотводящей системы по раздельным трубам с горизонтальными наконечниками
Необходимо обеспечить горизонтальный наклон труб в наружную сторону не менее 1см на каждый метр длины.
При установке комплекта для сбора конденсата дренажная труба должна быть наклонена в сторону котла.
Варианты дымоотводящей системы по раздельным трубам с горизонтальными наконечниками
