Перевод котла на другой тип газа и настройки давления
ПРОВЕРКА ВХОДНОГО ДИНАМИЧЕСКОГО ДАВЛЕНИЯ ГАЗА
• Открутить винт на штуцере (Pа, рис. 12а) и присоединить к штуцеру (Pа) манометр.
• Открыть газовый кран и нажимая кнопку (глава 3.2) установить переключатель режимов в положение «зима» и подождать до включения котла.
• Проверить динамическое входное давление газа (штуцер Pа, рис. 12a). Номинальные давления: 20 мбар для природного газа, 37 мбар для пропана или 30 мбар для бутана.
• Выключить котел и закрыть газовый кран.
• Отсоединить манометр и закрутить винт на штуцере Pа.

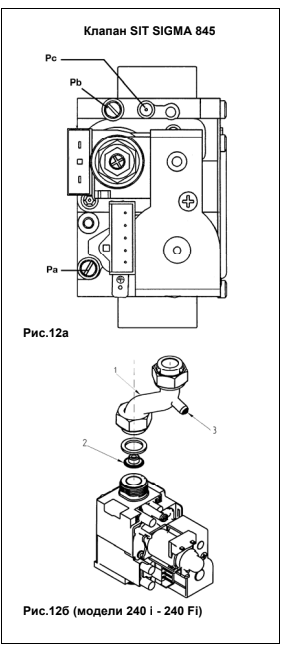

Клапан SIT SIGMA 845
НАСТРОЙКА МАКСИМАЛЬНОГО И МИНИМАЛЬНОГО ДАВЛЕНИЯ НА ГОРЕЛКЕ ПРИ ПОМОЩИ РЕГУЛЯТОРА ДАВЛЕНИЯ
Настройка максимального давления
• На котлах с закрытой камерой сгорания необходимо снять переднюю панель, отвинтив соответствующие крестовые винты (для того, чтобы избежать погрешности в измерениях, связанной с герметичной камерой сгорания). Аналогичные результаты измерений можно получить при подсоединении отрицательного входа дифференциального манометра через тройниковый отвод к компенсационному выходу газового клапана Рс.
• Открутить винт на штуцере Рb (рис. 12a) и присоединить к штуцеру Рb манометр. Для моделей 240 i/Fi использовать штуцер (3) расположенный на трубе подачи газа (Рис.12 б).
• Открыть газовый кран и нажимая кнопку (глава 3.2) установить переключатель режимов в положение «зима» и подождать до включения котла. Убедиться, что котел работает на максимальной мощности.
• Проверить давление газа на горелке согласно таблице 1 для соответствующей модели котла и соответствующего типа газа. При необходимости снять крышку модулятора и поворачивать латунный винт ключом до достижения давления, указанного в таблице 1 для соответствующей модели котла и соответствующего типа газа.
Настройка минимального давления
• Отсоединить провод питания модулятора. Котел перейдет в режим минимальной мощности. Проверить давление газа на горелке согласно таблице 1 для соответствующей модели котла и соответствующего типа газа. При необходимости поворачивать красный винт до достижения давления, указанного в таблице 1 для соответствующей модели котла и соответствующего типа газа.
• Присоединить на место провод питания модулятора и установить на место крышку модулятора.
• Выключить котел и закрыть газовый кран.
• Отсоединить манометр и закрутить винт на штуцере
ПЕРЕВОД КОТЛА НА ДРУГОЙ ТИП ГАЗА
Котлы могут быть переведены на другой тип газа (G20 - метан, G30 - сжиженный газ - бутан, G31- сжиженный газ - пропан) техническими специалистами обслуживающей организации.
Для перевода котла на другой тип газа необходимо выполнить следующие операции:
• Открыть и снять переднюю панель котла.
• Заменить форсунки горелки. При замене форсунок горелки следите за тем, чтобы они были затянуты до упора с использованием соответствующих медных прокладок; при замене форсунок изучите приведенную ниже таблицу 2 для нужного типа газа.
• Заменить диафрагму (для котлов 240 i и 240 Fi), для этого:
1) снять трубку подачи газа (поз.1 на Рис.12б);
2) заменить диафрагму, установленную на газовом клапане (поз.2 на Рис.12б);
3) установить на место трубку подачи газа.
• Изменить напряжение на модуляторе, установив параметр F02 в зависимости от типа газа, как описано в главе 21.
• Выполнить все операции по настройкам давления газа, указанные в § 18.1 и 18.2.
• Закрыть электрическую коробку.
• Наклеить на котел этикетку, соответствующую используемому типу газа и выполненной регулировке.
• Установить на место переднюю панель.
Заключительные проверки
• Закройте панель управления.
• Уберите манометры и закройте точки отбора давления.
• Наклейте новую табличку с указанием типа газа и характеристик проведенной настройки.
• Установите на место переднюю панель.
Таблица 1. Давление на горелках - Полезная тепловая мощность - Параметры форсунок
240 Fi | 240 Fi | 280 i | 280 Fi | 320 Fi | ||||||||||
Тип газа | G20 | G30 | G31 | G20 | G30 | G31 | G20 | G30 | G31 | G20 | G30 | G31 | G20 | G31 |
Диаметр форсунок (мм) | 1,18 | 0,69 | 0,69 | 1,18 | 0,69 | 0,69 | 1,18 | 0,69 | 0,69 | 1,18 | 0,69 | 0,69 | 1,18 | 0,77 |
Давление на горелке (мбар*) минимальная мощность | 1,6 | 3,9 | 6,9 | 1,7 | 3,9 | 6,9 | 1,6 | 3,9 | 6,9 | 1,6 | 3,8 | 5,7 | 1,7 | 3,8 |
Давление на горелке (мбар*) максимальная мощность | 8,1 | 20,6 | 26,3 | 10,6 | 20,6 | 26,3 | 7,7 | 19,8 | 25,3 | 10,3 | 27,6 | 35,4 | 13,5 | 29,9 |
№1 диаметр диафрагмы (мм) | 4,5 | 3,5 | 3,5 | 4,5 | 3,5 | 3,5 | - | - | - | - | - | - | - | - |
Число форсунок | 18 | |||||||||||||
1 мбар = 10,197 мм Н2О
Таблица 1. Давление на горелках - Полезная тепловая мощность - Параметры форсунок
140 Fi | ||
Тип газа | G20 | G31 |
Диаметр форсунок (мм) | 1,18 | 0,77 |
Давление на горелке (мбар*) минимальная мощность | 1,8 | 4,2 |
Давление на горелке (мбар*) максимальная мощность | 8,3 | 18,8 |
Число форсунок | 10 | |
1 мбар = 10,197 мм Н2О
Таблица 2. Потребление газа (при 15°С, 1013 мбар)
240 i | 280 i | |||||
Тип газа | G20 метан | G30 бутан | G31 пропан | G20 метан | G30 бутан | G31 пропан |
При макс. давлении | 2,87 м3/ч | 2,14 кг/ч | 2,11 кг/ч | 3,29 м3/ч | 2,45 кг/ч | 2,42 кг/ч |
При мин. давлении | 1,26 м3/ч | 0,94 кг/ч | 0,92 кг/ч | 1,26 м3/ч | 0,94 кг/ч | 0,92 кг/ч |
Теплотворная способность | 34,02 МДж/м3 | 45,60 МДж/кг | 46,30 МДж/м3 | 34,02 МДж/м3 | 45,60 МДж/кг | 46,30 МДж/м3 |
Таблица 2. Потребление газа (при 15°С, 1013 мбар)
240 Fi | 280 Fi | |||||
Тип газа | G20 метан | G30 бутан | G31 пропан | G20 метан | G30 бутан | G31 пропан |
При макс. давлении | 2,78 м3/ч | 2,07 кг/ч | 2,04 кг/ч | 3,180м3/ч | 2,37 кг/ч | 2,34 кг/ч |
При мин. давлении | 1,26 м3/ч | 0,94 кг/ч | 0,92 кг/ч | 1,26 м3/ч | 0,94 кг/ч | 0,92 кг/ч |
Теплотворная способность | 34,02 МДж/м3 | 45,60 МДж/кг | 46,30 МДж/м3 | 34,02 МДж/м3 | 45,60 МДж/кг | 46,30 МДж/м3 |
Таблица 2. Потребление газа (при 15°С, 1013 мбар)
140 Fi | 320 Fi | |||
Тип газа | G20 метан | G31 пропан | G20 метан | G31 пропан |
При макс. давлении | 1,62 м3/ч | 1,19 кг/ч | 3,65 м3/ч | 2,68 кг/ч |
При мин. давлении | 0,73 м3/ч | 0,54 кг/ч | 1,26 м3/ч | 0,92 кг/ч |
Теплотворная способность | 34,02 МДж/м3 | 46,30 МДж/м3 | 34,02 МДж/м3 | 46,30 МДж/м3 |
