Электрическое присоединение зонального оборудования

Присоединение релейной платы (поставляется отдельно)

Релейная плата не входит в комплект поставки котла и заказывается отдельно.
Соедините коннекторы CN6 электронной платы котла и релейной платы с помощью прилагающегося кабеля FLAT.
Присоедините клеммы 1-2-3 коннектора CN1 к клеммам 10-9-8 клеммной колодки М2 котла (Рис.18).

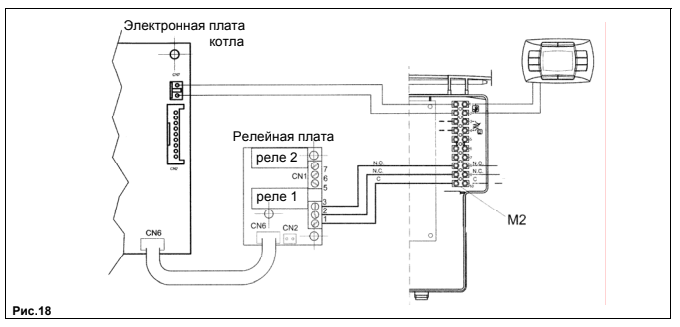

Присоединение релейной платы



Присоединение зонального оборудования

Электрические контакты зон, не контролируемых выносной панелью управления, должны быть запараллелены и подсоединены к клеммам 1-2 «ТА» клеммной колодки М1 (см. рис.18.1).
Зона, контролируемая выносной панелью управления, управляется электрическим клапаном зоны 1, как показано на рис.18.1.

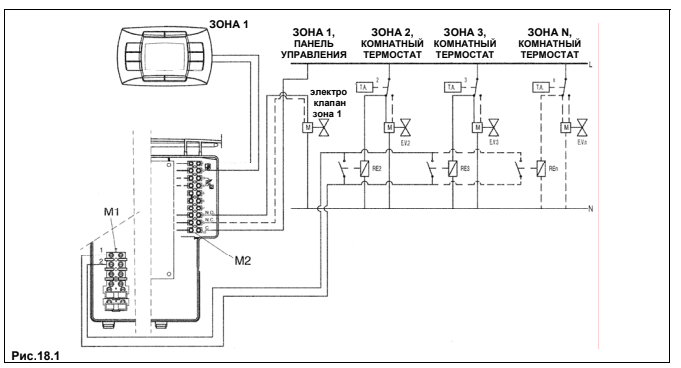

Присоединение зонального оборудования


Проверьте, чтобы параметр F04 = 2 (как установлено на заводе - параграф 20).
