Установка котла

14. УСТАНОВКА КОТЛА

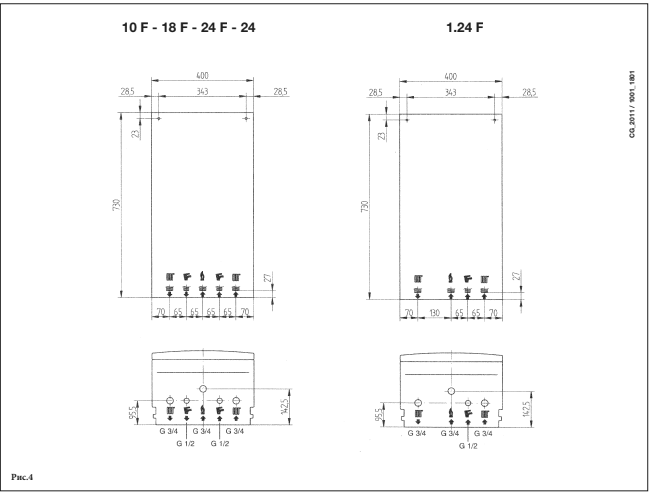

Выберите место установки котла и прикрепите шаблон к стене. Подведите трубы системы отопления системы водоснабжения,
газа к соответствующим местам, обозначенным на шаблоне.
На прямую подачу и обратную подачу системы отопления следует установить запорные краны G3/4” с разъемными
соединениями. На вход холодной воды следует установить запорный кран G1/2” с разъемным соединением. Данные краны
и разъемные соединения позволят проводить сложные операции технического обслуживания и ремонта без слива системы отопления и отключения холодной воды.
На трубе обратной подачи системы отопления и на трубе ввода холодной воды следует установить угловой сетчатый фильтр
грубой очистки с отстойной емкостью (грязевик).
Важно! Труба подвода газа должна соединяться с резьбовым штуцером газового клапана G3/4” только накидной гайкой с
плоским паронитовым уплотнением. Соединение резьбовыми муфтами с уплотнительным материалом не допускается.




ВНИМАНИЕ
Момент затяжки резьбовых соединений трубопроводов не более 30 Н.м.




 Наружная резьба G”3/4 подача воды в систему отопления


 Наружная резьба G”3/4 возврат воды из системы отопления


 Наружная резьба G”1/2 выход горячей бытовой воды


 Наружная резьба G”1/2 вход холодной воды от системы
водоснабжения


 Наружная резьба G”3/4 подача газа
