Раздельные дымоходы

СИСТЕМА ПРИТОКА ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ ПО ДВУМ ОТДЕЛЬНЫМ ТРУБАМ

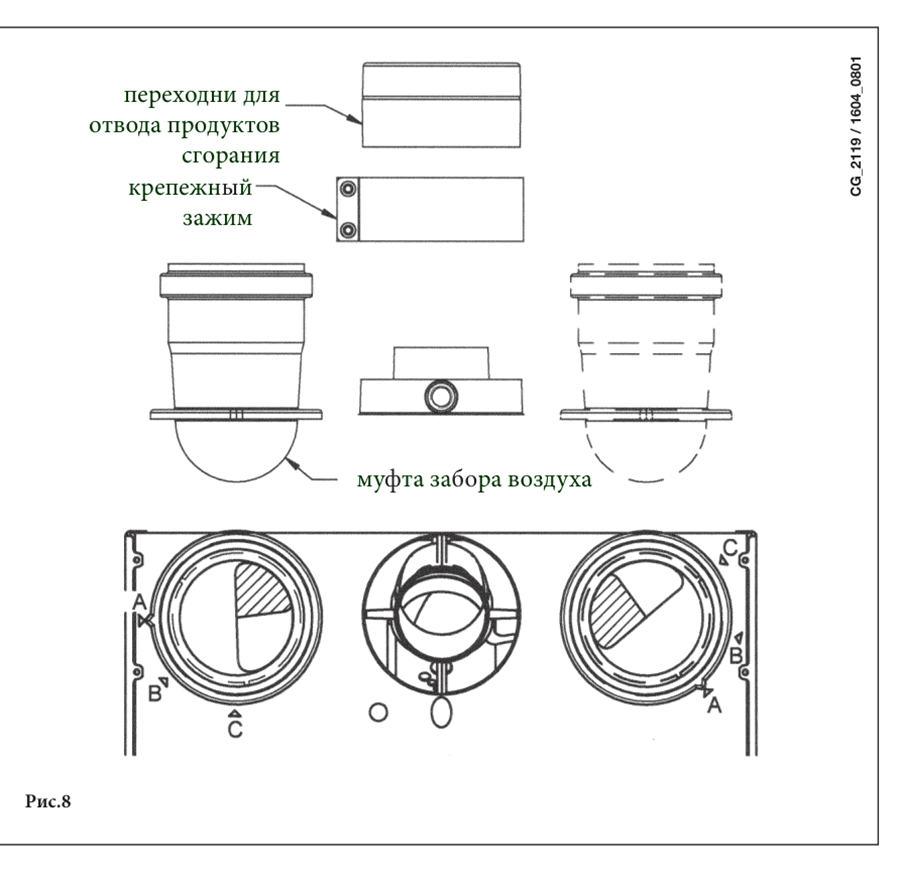

Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход. Приток воздуха для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход. Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода. Переходник для  воздуховода закрепите винтами с уплотнителями, вынутыми ранее из дымового колпака.

(*) ( для моделей 10 F и 18 F котёл должен работать в режиме ГВС )

Примечание: первое колено в 90° не учитывать при подсчете максимально допустимой длины.

Колено 90° позволяет присоединять котел к дымоходу в любом направлении, поскольку оно может поворачиваться на 360°. Кроме  того, колено 90° может использоваться в качестве дополнительного в сочетании с дополнительной трубой или с коленом 45°.

• Колено 90° сокращает максимально возможную длину труб на 0,5 м.
• Колено 45° сокращает максимально возможную длину труб на 0,25 м.

ВАЖНО

Каналы забора воздуха и выброса дымовых газов (C52) из котлов должны соответствовать следующей максимальной длине:

• канал забора воздуха: Lmax= 8m
• канал выброса дымовых газов: Lmax= 15m

Регулировка проема в трубе забора  воздуха

Данная настройка нужна для оптимизации  процесса сгорания газа.

Муфту забора воздуха можно установить  слева или справа от дымохода; ее можно  поворачивать для регулировки потока  воздуха в зависимости от суммарной  длины воздуховода и дымохода.

Для уменьшения потока воздуха  поверните муфт у против часовой  стрелки, для увеличения потока воздуха  поворачивайте ее в обратную сторону.

Для оптимальной настройки можно  использовать анализатор продуктов  сгорания, измеряющий содержание СО2 в продуктах сгорания при максимальной  мощности. ( для моделей 10 F и 18 F котёл  должен работать в режиме ГВС ). Если  содержание СО2  низкое, подачу воздуха  постепенно регулируют, добиваясь  содержания СО2 , приведенного в таблице.  Для правильного подключения  и  использования анализатора  воспользуйтесь прилагаемым к нему  руководством.
