16. УСТАНОВКА ДЫМОХОДА И ВОЗДУХОВОДА

модели 24 F – 1.24 F – 10 F - 18 F

Ниже описываются поставляемые в качестве аксессуаров  трубы и крепления для котлов с закрытой камерой сгорания  и принудительной вытяжкой.

Котел специально спроектирован для присоединения к  дымоходу и воздуховоду коаксиальной трубой. Возможно  также использование раздельных труб при помощи  разделительного комплекта. При использовании раздельных  труб возможно также объединение их на конечном участке  специальным коаксиальным наконечником (терминалом).  Уплотнения дымоотвода и воздуховода должны обеспечивать  газоплотность соединений.

Использ у й те кр еп ления, по с т авляемые только  производителем оборудования!

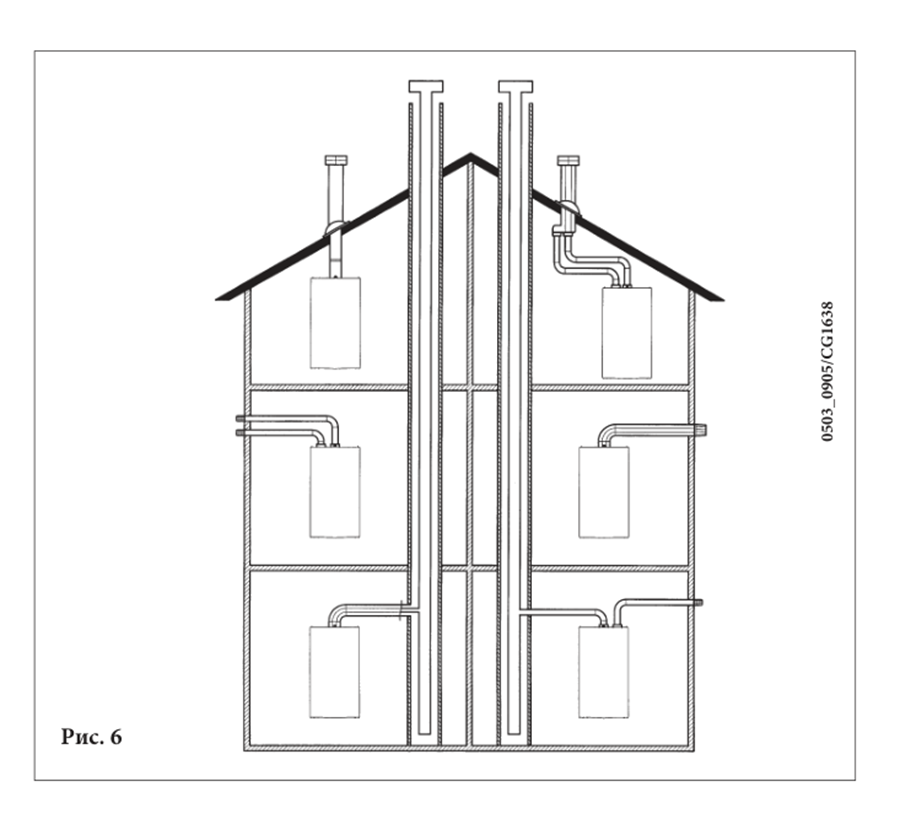

Предупреждение: Для гарантии наибольшей безопасности  при работе котла необходимо, чтобы дымоотводящие  трубы были надежно прикреплены к стене. Рис. 6

КОАКСИАЛЬНЫЙ ДЫМОХОД (КОНЦЕНТРИЧЕСКИЙ)

Этот тип трубопровода позволяет отводить сгоревшие газы наружу и забирать воздух для горения снаружи здания, а также  присоединяться к общему дымоходу (LAS - система).

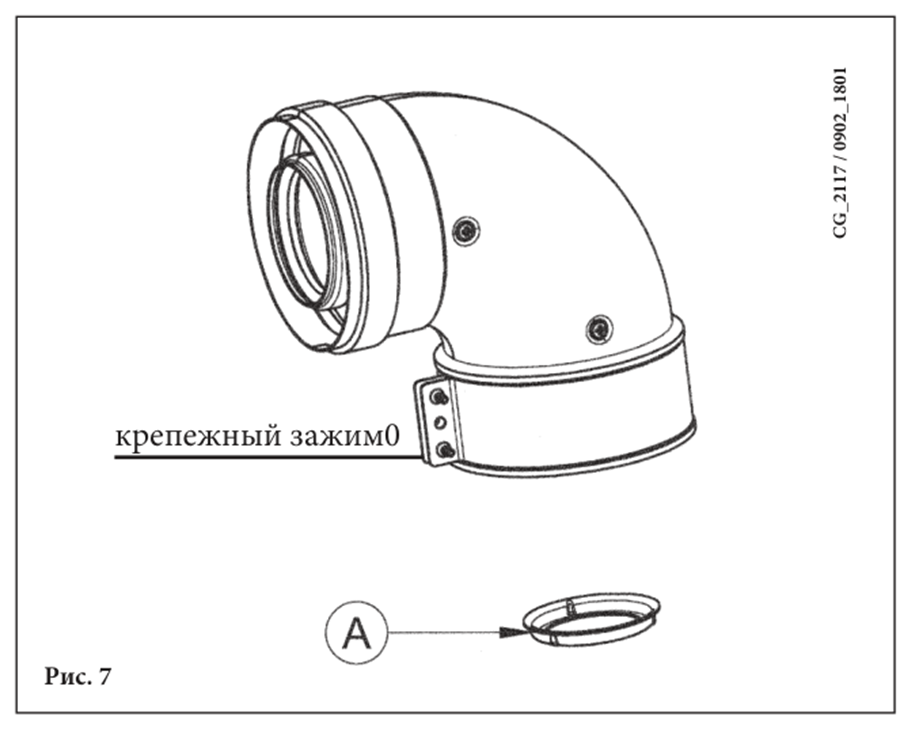

90° коаксиальный изгиб позволяет присоединять котел к дымоходу в любом направлении, поскольку он может поворачиваться  на 360°. Кроме того, он может использоваться в качестве дополнительного в сочетании с коаксиальной трубой или с 45° изгибом.

Если выход дымохода расположен снаружи, воздуховод должен  выступать из стены не менее чем на 18 мм с тем, чтобы на него  герметично установить алюминиевую погодную насадку во  избежание попадания воды.

Обеспечьте наклон трубы в сторону улицы - 1см на каждый  метр ее длины.

• 90° изгиб сокращает возможную полную длину трубы на 1м.
• 45° изгиб сокращает возможную полную длину трубы на 0,5м.
Первый изгиб в 90° не учитывать при подсчете максимально  допустимой длины.

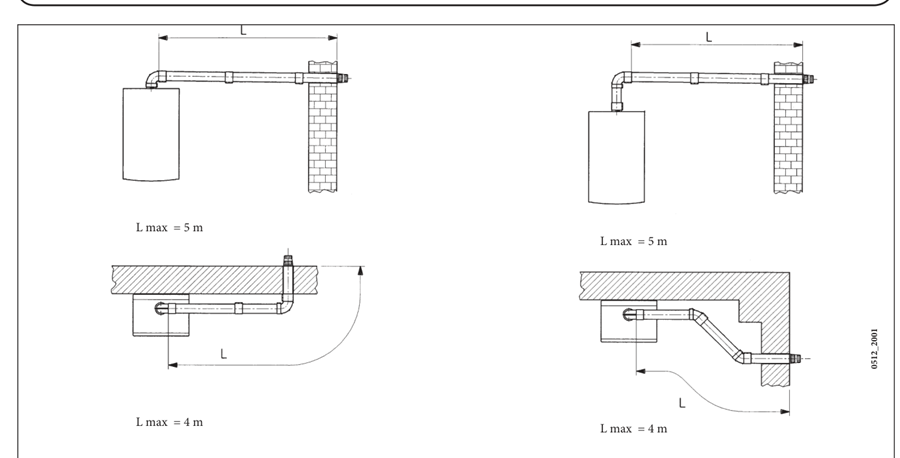

16.1 ВАРИАНТЫ ГОРИЗОНТАЛЬНОЙ УСТАНОВКИ НАКОНЕЧНИКА ДЫМОХОДА

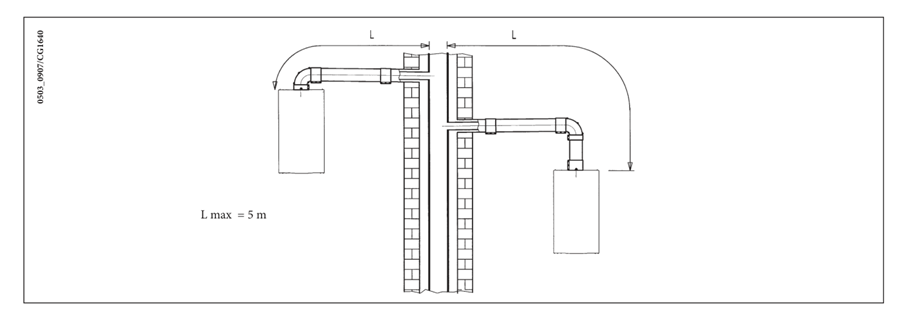

16.2 ВАРИАНТЫ УСТАНОВКИ ПРИ ПРИСОЕДИНЕНИИ К ОБЩЕМУ ДЫМОХОДУ (LAS - СИСТЕМА)

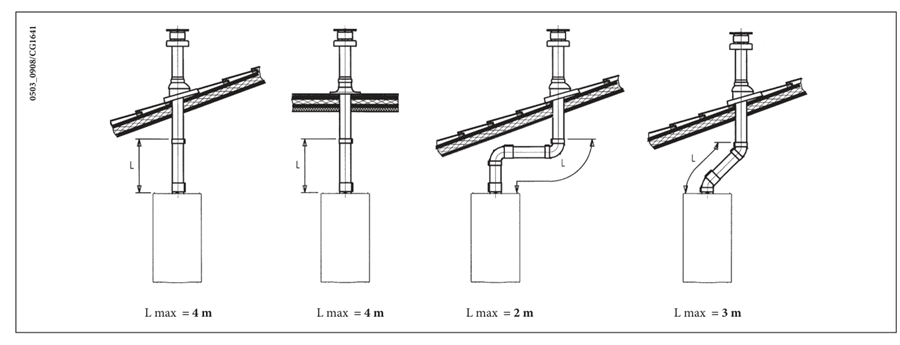

16.3 ВАРИАНТЫ ВЕРТИКАЛЬНОЙ УСТАНОВКИ НАКОНЕЧНИКА ДЫМОХОДА

Такая установка может быть выполнена как на плоской, так и на наклонной крыше путем закрепления наконечника с  соответствующей погодной насадкой и рукавом (дополнительные аксессуары поставляется по требованию).
