CSB441243680

ECO-3 COMPACT 1.240 i (CSB44124368)

B61050950 - B64165017

CSB44124368

Модель снята с производства

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет

Открыть чертеж

-

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина
496400020 Скачать O-RING - 10PCSуплотнение кольцевое резиновое (УПАКОВКА - 10 шт)9.39Где купитьСкачать
73607290 Скачать AUTOMATIC AIR VENTвоздухоотводчик автоматический20.05Где купитьСкачать
46607990 Скачать ASSEMBLY-GAS CONNECTION/GASKETФланец с прокладкой рампы подачи газа в сборе16.42Где купить-
43615260GAS RAMP WITH INJECTORSРампа подачи газа с инжекторами69.89Где купить-
242616160 Скачать FLUE SAFETY THERMOSTAT 70½Термостат предохранительный отходящих газов 70 С (датчик тяги)26.47Где купитьСкачать
113617100 Скачать BY-PASS GR.бай-пасс в сборе33.9Где купитьСкачать
87631680 Скачать PUMP CONNECTING ELEMENT/ORСоединительный элемент насоса9.35Где купить1302YES-
345113650 Скачать PRIMARY EXCHANGER FIXING CLIPКлипсы крепежные теплообменника2.6Где купитьСкачать
55113790FRONTAL TRAVERSEрейка крепежная верхняя4.14Где купить-
315114290 СкачатьCOMB. CHAMBER FRONTAL PANELКрышка камеры сгорания передняя18.83Где купитьСкачать
6935114350PROTEZIONE CRUSCOTTOнакладка защитная панели управления0Где купить-
6925114360 Скачать PRIMARY EXCHANGER CLIPSклипсы теплообменника5Где купитьСкачать
45115470ECO CUBE FRONTAL PANELПанель передняя в сборе0Где купитьB524NO5115620-
45115620 СкачатьFRONTAL PANEL ECO3Панель передняя в сборе37.78Где купитьB525Скачать
4235210410 СкачатьGAS VALVE CONNECTORПатрубок подсоединительный п(газ. клапан HONEYWELL)5.88Где купитьСкачать
875210710RACCORDO POMPAТрубка возврата из системы отопления0Где купить1301631680Скачать
285213220 Скачать INSULATING PANELтермоизоляционная панель боковая25.23Где купитьСкачать
295213280 Скачать INSULATING PANELтермоизоляционная панель задняя18.45Где купитьB506YESСкачать
305213380 Скачать FRONTAL INSULATING PANELТермоизоляционная панель передняя19.22Где купитьСкачать
1385402010 Скачать O-RING 22.22x2.62 - 10PCSУплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт)2.36Где купитьСкачать
215402050 Скачать GASKET 6,1X11,5X1,5 WRC - 10PCSУплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт)2.97Где купитьСкачать
335403130 СкачатьANELLO OR 22X3 EPDMУплотнение кольцевое0Где купить1311710963000Скачать
5115404600 Скачать O.R. 17,86x2,62 - 10PCSУплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт)2.64Где купитьСкачать
1925404650 Скачать SEALING WASHER G 3/4 - 10PCSУплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт)4.18Где купитьСкачать
1675405340 Скачать FUSE HOLDERдержатель плавкого предохранителя1.47Где купитьСкачать
745406360 Скачать O-RING 14X1,78 EP - 10PCSУплотнение кольцевое (УПАКОВКА - 10 шт)3.78Где купитьСкачать
615407830 Скачать INSULATION BOOT - ELECTRODEколпачок электрода изоляционный1.83Где купитьСкачать
455407940 Скачать GASKET-BURNER MANIFOLDУплотнение рампы подачи газа0.98Где купитьСкачать
4215408270 Скачать O-RING 11,91 X 2,62 NBR - 10PCSУплотнение кольцевое 11,91 X 2,62 NBR (УПАКОВКА - 10 шт)2.28Где купитьСкачать
1515409550ELECTRIC BOX REAR COVERкожух электрической коробки18.32Где купить-

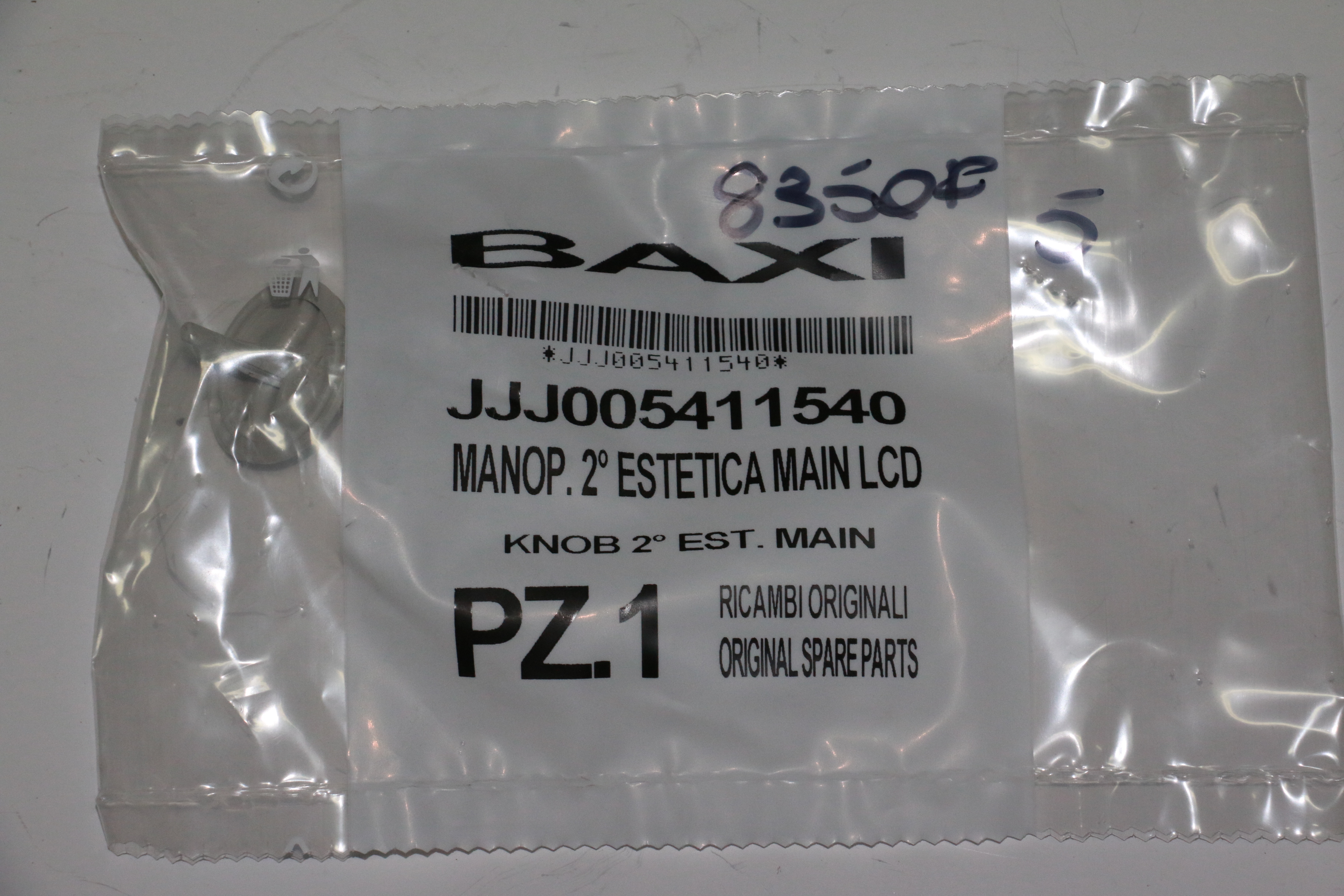

1745411540 Скачать KNOB 2½EST. MAINРучка6.15Где купитьСкачать
915652030 Скачать DRAINING TAPКран сливной20.58Где купитьСкачать
805655650 Скачать HYDRAULIC INLET ASSYгидравлический узел подачи133.48Где купитьСкачать
1405658830 Скачать GAS VALVEклапан газовый (SIT 845063 SIGMA)198.35Где купитьСкачать
725661200 Скачать PUMP UP 15-50/CONNECTORНасос циркуляционный UP 15-50 с коннектором228.87Где купитьСкачать
415663710 Скачать BURNER ASSEMBLY (13 ELEM.)Горелка (13 элементов)168.61Где купитьСкачать
3405663750PRESSOSTATO RISCALDAMENTOПрессостат предохранительный системы отопления0Где купитьB7149951690-
1405665220 Скачать GAS VALVEклапан газовый (HONEYWELL VK4105M 5108)207.03Где купитьСкачать
2905665230 Скачать ASS.MODULAT. VK4105M 5033модулятор в сборе VK4105M0Где купитьСкачать
35668300ASSIEME FIANCO DESTROПанель правая в сборе0Где купитьB524NO5677550-
25668310ASSIEME FIANCO SINISTROПанель в сборе левая0Где купитьB524NO5677560-
355668370 Скачать EXPANSION VESSEL 7 LБак расширительный178.26Где купитьСкачать
2415668420 Скачать CONVEYOR ASSEMBLYколпак вытяжки в сборе70.07Где купитьСкачать
445669460 Скачать NATURAL GAS INJECTORS KITИнжекторы для природного газа комплект 1,18 - 13 шт.24.4Где купитьСкачать
985672770 СкачатьBY-PASS PIPE ASSEMBLYТрубка бай-пасса в сборе48.3Где купить-
1475676130CONNECTION TRAVERSEсоединительная панель31.55Где купить-
1025676490 Скачать 3-WAY VALVE ASSYГидрогруппа входная35.69Где купитьСкачать
1525676950PRINTED CONTROL PANELПанель управления0Где купитьB7085680890-
1545676960 Скачать PCBЭлектронная плата (Bertelli)237.04Где купитьB541Скачать
1375677010 СкачатьGAS PIPE- ECO3 ATMтрубка газовая (для газ. клапана SIT)11.22Где купить-
275677210COMBUSTION CHAMBER ASSEMBLYэлемент камеры сгорания80.16Где купитьСкачать
1375677250 СкачатьGAS PIPEтрубка газовая (для газ. клапана HONEYWELL)26.1Где купить-
1365677260 Скачать PIPE ASSEMBLY (3 WAY VALVE/EX)Трубка теплообменник/трехходовой клапан20.12Где купить-
705677270 Скачать PIPE ASS. (PUMP/EXCHANGER)Трубка соединительная в сборе47.1Где купитьСкачать
35677550RIGHT PANEL ASS. CUBEПанель правая в сборе26.09Где купитьB525-
25677560LEFT PANEL ASS. CUBEПанель в сборе левая26.09Где купитьB525-
325677660 Скачать PRIMARY EXCHANGER WITH CLIPSТеплообменник основной с клипсами285.08Где купитьСкачать
1625677860PANEL PLATE - ECO3 1.240iкрышка панели управления0Где купить-
445680020 Скачать TRANSFORMATION KIT G31Инжекторы для сжиженного газа комплект 0,77 - 13 шт.28.1Где купитьСкачать
1545680230 СкачатьPCBЭлектронная плата (Bertelli)237.04Где купитьB542YESСкачать
1545680410 Скачать PCBЭлектронная плата (Honeywell)242.68Где купитьСкачать

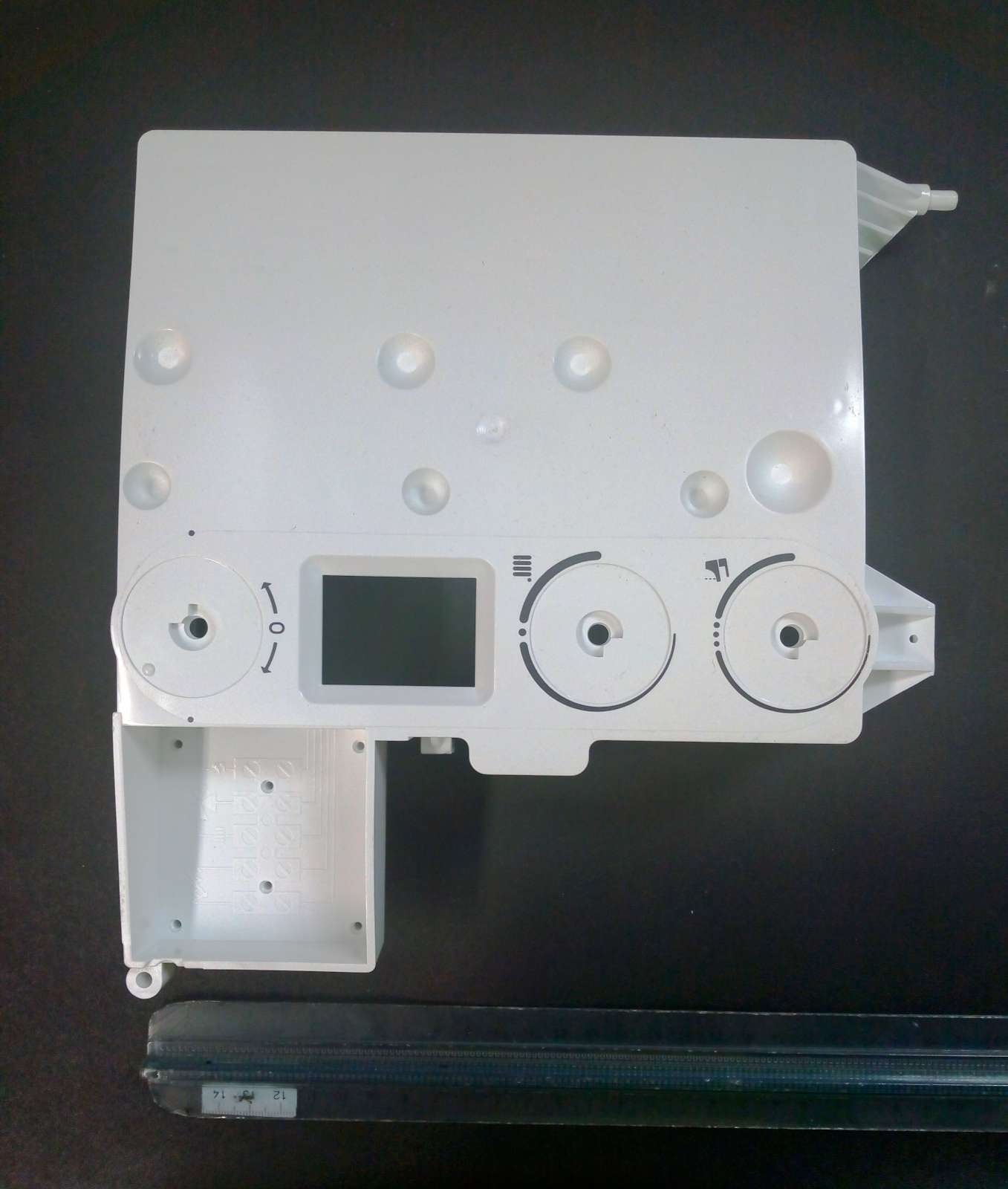

1525680890 СкачатьCONTROL PANEL ECO3Крышка декоративная панели управления8.98Где купитьB709YESСкачать
325692530 Скачать HEATING EXCHANGER ASS.24KWТеплообменник основной в сборе (24 кВт)302.03Где купитьСкачать
998380850 Скачать FIXING CLIP - 10PCSКлипсы крепежные трубки бай-пасса (УПАКОВКА - 10 шт)4.32Где купитьСкачать
9998414620 Скачать CABLEПроводка электрическая кабель питания7.97Где купить-
9998418860 СкачатьPLUG - PCBКлеммная колодка с перемычкой.2.02Где купить-
3148418870 Скачать LEAD - SENSING ELECTRODEкабель датчика пламени3.13Где купитьСкачать
598419050 Скачать LEAD - IGNITION ELECTRODEкабель электрода зажигания3.31Где купитьСкачать
1668421590 Скачать TERMINAL BLOCKблок клеммной коробки9.15Где купитьСкачать
638422570 Скачать ELECTRODE - IGNITIONЭлектрод розжига (или контроля пламени)17.82Где купитьСкачать
5288435360 Скачать NTC SENSORдатчик температуры (NTC) (накладной)20.09Где купитьСкачать
5258511790 СкачатьCONNECTOR L=400mmУстройство розжига для клапана HONEYWELL28.27Где купитьСкачать
5258511800 Скачать SAC CONNECTOR L=400mmУстройство розжига для газ. клапана SIT0Где купить14498511560Скачать
9998511880 Скачать POWER SUPPLY WIRING ECO3 ATMПроводка электрическая питания23.67Где купить-
9998511910 Скачать LOW VOLTAGE COMP. WIRING ECO3Проводка электрическая (низковольтная)22.04Где купить-
9998511920 Скачать MODULATOR WIRINGПроводка электрическая клапан газовый4.63Где купить-
9998511930 Скачать NTC HET. SENSOR/LIMIT THER.WIRПроводка электрическая датчик ГВС/водяной прессостат./17.69Где купить-
9998512140 Скачать CABLE V3VПроводка электрическая от платы к клеммной колодке (для мотора трехходового клапана)5.11Где купить-
9998512470EARTH WIRING ECO3 90½Проводка электрическая7.52Где купить-
1689950580 Скачать FUSEПредохранитель плавкий (2 А- 250 В)1.9Где купитьСкачать
929951170 Скачать SAFETY VALVE 3 BARКлапан предохранительный 3 бар25.4Где купитьСкачать
1699951330 Скачать MANOMETRO D.40-S/PORT-манометр0Где купитьB7339951650-
1359951610 Скачать LIMIT THERMOSTAT 105½CТермостат предохранительный 105 С39.22Где купитьСкачать
1699951650 Скачать MANOMETER D.40манометр39.7Где купитьB734YESСкачать
3409951690 Скачать PRESSURE SWITCHПрессостат предохранительный системы отопления39.54Где купитьB715YESСкачать
33710963000 Скачать O-RING 21,5X3 EP70 TFL - 10PCSУплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт)3.05Где купить1312YES-
5258511560 Скачать CABLE IGNI. VZ2/10 SAC L=600Устройство розжига27.88Где купить1450YES-
