Монтаж дымохода и воздуховода
Установка котла может быть легкой и простой, благодаря поставляемым аксессуарам, описанным ниже. Изначально котел предназначен для подключения к вертикальному или горизонтальному коаксиальному дымоходу. Котел можно также подключить к раздельному дымоходу при помощи разделительного комплекта.
ПРЕДУПРЕЖДЕНИЯ

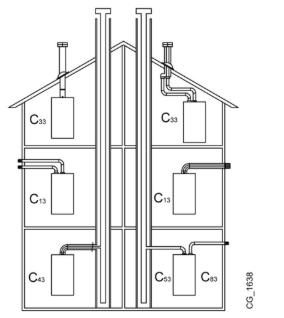

C13, C33 Наконечники раздельных трубопроводов должны быть размещены в пределах квадрата стороной в 50 см. Подробные указания даны в инструкциях к отдельным аксессуарам.
C53 Наконечники дымоходов и воздуховодов не должны быть размещены на противоположных стенах здания.
C63 Максимальная потеря давления в трубопроводах не должна превышать 100 Па. Трубопроводы должны быть сертифицированы для данного типа применения при температурах выше 100°C. Наконечник дымохода должен быть сертифицирован по стандарту EN 1856-1.
C43, C83 Дымоход или дымовая труба должны быть пригодны для данного применения.
Монтаж дымохода и воздуховода
Для лучшей установки рекомендуем использовать аксессуары, поставляемые изготовителем.
Для гарантии наибольшей безопасности при работе котла необходимо, чтобы дымоотводящие трубы были надежно прикреплены к стене. Устройства крепления должны располагаться на расстоянии 1 м друг от друга, на уровне соединений.
НЕКОТОРЫЕ ПРИМЕРЫ МОНТАЖА ДЫМОХОДА И ДОПУСТИМАЯ ДЛИНА УКАЗАНЫ В КОНЦЕ РУКОВОДСТВА В ПРИЛОЖЕНИИ "SECTION" D.
Примеры монтажа дымохода и допустимая длина
Примеры монтажа дымохода и допустимая длина

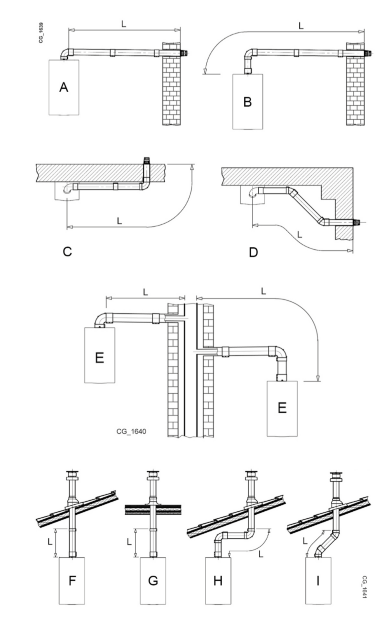

Допустимая длина
A B | Lmax = 10 м - Ø 60/100 мм Lmax = 25 м - Ø 80/125 мм |
C D | Lmax = 9 м - Ø 60/100 мм Lmax = 24 м - Ø 80/125 мм |
E | Lmax = 10 м - Ø 60/100 мм Lmax = 25 м - Ø 80/125 мм |
F G | Lmax = 10 м - Ø 60/100 мм Lmax = 25 м - Ø 80/125 мм |
H | Lmax = 8 м - Ø 60/100 мм Lmax = 23 м - Ø 80/125 мм |
I | Lmax = 9 м - Ø 60/100 мм Lmax = 24 м - Ø 80/125 мм |
Примеры монтажа дымохода и допустимая длина
Примеры монтажа дымохода и допустимая длина

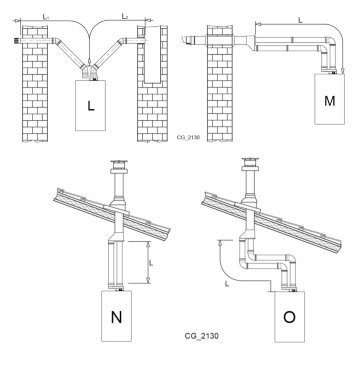

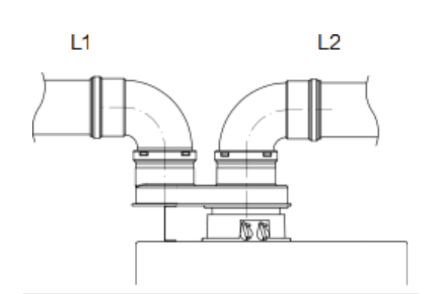

Допустимая длина
L | (L1 L2) max = 80 м - Ø 80 мм L1 max = 15 м |
M | Lmax = 15 м |
N | Lmax = 15 м |
O | Lmax = 14 м |
