Электрические соединения
Электробезопасность котла гарантируется только при правильном заземлении в соответствии с действующими нормативами. С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230 В с заземлением, соблюдая полярность фаза - нейтраль.
Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3 мм.
В случае замены кабеля питания должен быть использован кабель “HAR H05 VV-F” 3x0,75 мм2 с максимальным диаметром 8 мм. Чтобы получить доступ к клеммам, снимите переднюю панель котла (прикрепленную двумя винтами в нижней части) и поверните панель управления вниз; после снятия предохранительной крышки вам станут доступны клеммники.
В клеммную колодку встроены быстродействующие плавкие предохранители на 2 A (для их проверки или замены выньте черный держатель предохранителя).

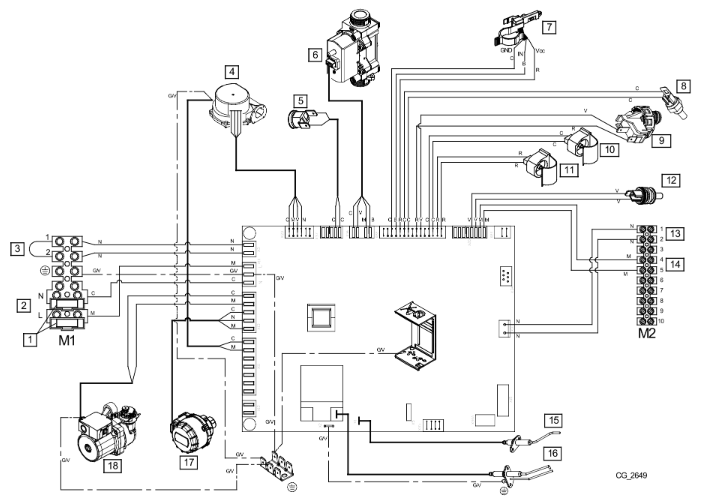

ЭЛЕКТРОСХЕМА DUO-TEC 24 - 28
1 - Предохранители | С - Голубой |
2 - Электропитание 230 В | M - Коричневый |
3 - Комнатный термостат (ТА) | N - Черный |
4 - Вентилятор | R - Красный |
5 - Предохранительный термостат | G/V - Желтый/зеленый |
6 - Газовый клапан | V - Зеленый |
7 - Датчик приоритета ГВС | B - Белый |
8 - Датчик температуры отходящих газов | G - Серый |
9 - Гидравлическое реле давления | Y - Желтый |
10 - Датчик температуры возврата отопления | P - Фиолетовый |
11 - Датчик температуры подачи отопления | |
12 - Датчик температуры горячей воды | |
13 - Подсоединение аксессуаров | |
14 - Уличный датчик температуры | |
15 - Электрод детектор пламени | |
16 - Электрод розжига | |
17 - Трехходовой клапан с сервоприводом | |
18 - Насос |

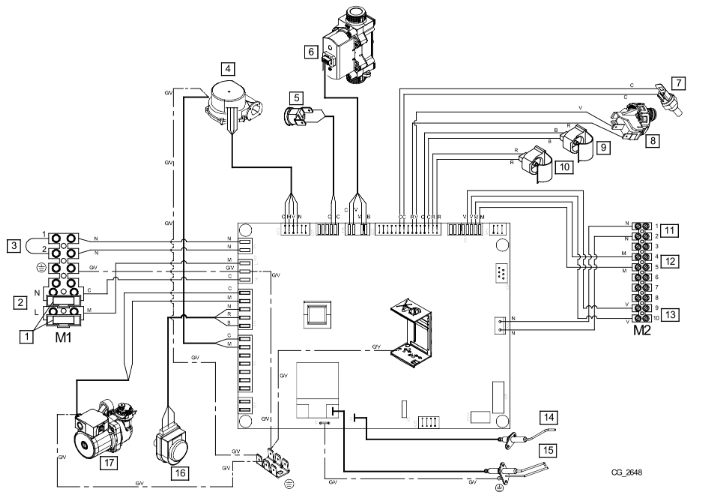

ЭЛЕКТРОСХЕМА DUO-TEC 1.24
1 - Предохранители | С - Голубой |
2 - Электропитание 230 В | M - Коричневый |
3 - Комнатный термостат (ТА) | N - Черный |
4 - Вентилятор | R - Красный |
5 - Предохранительный термостат | G/V - Желтый/зеленый |
6 - Газовый клапан | V - Зеленый |
7 - Датчик температуры отходящих газов | B - Белый |
8 - Гидравлическое реле давления | G - Серый |
9 - Датчик температуры возврата отопления | Y - Желтый |
10 - Датчик температуры подачи отопления | P - Фиолетовый |
11 - Подсоединение аксессуаров | |
12 - Уличный датчик температуры | |
13 - Датчик температуры бойлера горячей воды | |
14 - Электрод детектор пламени | |
15 - Электрод розжига | |
16 - Трехходовой клапан с сервоприводом | |
17 - Насос |
Убедитесь, что потребляемая мощность всех устройств, подсоединенных к аппарату, не превышала 2А. Если она выше, между данными устройствами и электронной платой котла следует разместить реле.
КЛЕММНАЯ КОЛОДКА M1
(L) = Фаза (коричневый)
(N) = Нейтраль (голубой).
= Заземление (желто-зеленый).
(1) (2) = контакт для комнатного термостата.
Необходимо поставить перемычку между клеммами 1-2 клеммной колодки M1 котла в случае, когда не используется комнатный термостат или когда не подсоединен пульт дистанционного управления, поставляемый как дополнительный аксессуар.
КЛЕММНИК M2
Клеммы 1 - 2: подсоединение пульта дистанционного управления (низковольтного), поставляемого по запросу.
Клеммы 4 - 5 (общее): подключение датчика уличной температуры (поставляется по запросу).
Клеммы 3-6-7-8: не используются.
Клеммы 9-10: подключение датчика бойлера горячей воды.

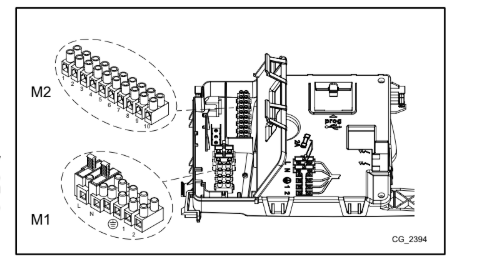

Клеммная колодка М1 и клеммник М2
Если котел подключен к системе тёплых полов, монтажник должен установить термостат безопасности, для защиты системы от перегрева.
Для подключения кабелей к клеммным колодкам, используйте специальные отверстия, имеющиеся в нижней части котла.
