DUO TEC Compact котлы - инструкция.pdf
Технические характеристики

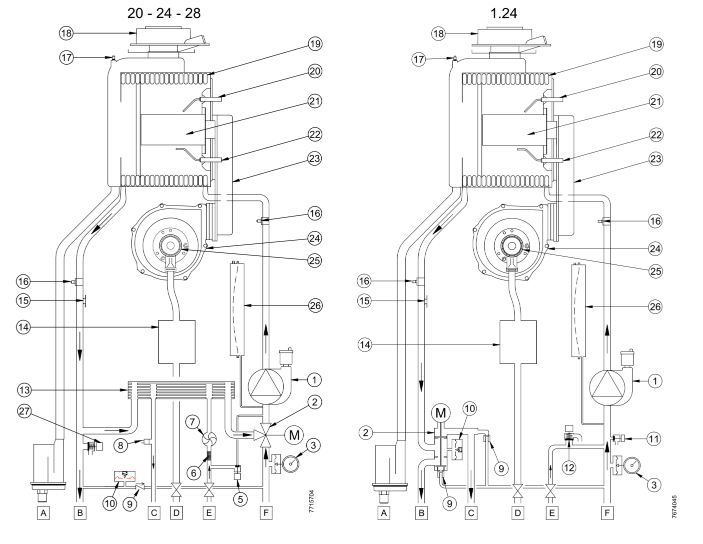

Эскиз котла моделей 1.24, 20, 24 28
1 - Насос с воздухоотделителем | 18 - Коаксиальный переходник |
2 - Трехходовой клапан с сервоприводом | 19 - Первичный теплообменник |
3 - Манометр | 20 - Электрод розжига |
4 - Съёмный фильтр контура отопления | 21 - Горелки |
5 - Кран заполнения системы | 22 - Электрод детектор пламени |
6 - Съёмный фильтр холодной бытовой воды | 23 - Коллектор газовоздушной смеси |
7 - Датчик приоритета ГВС | 24 - Вентилятор |
8 - Датчик температуры горячей воды | 25 - Устройство Вентури (воздух/газ) |
9 - Обратный клапан на автоматическом байпасе | 26 - Расширительный бак |
10 - Гидравлическое реле давления | 27 - Гидравлический предохранительный клапан кран слива воды из котла |
11 - Кран слива воды из котла | A - Сифон со сливом конденсата |
12 - Гидравлический предохранительный клапан | B - Кран подачи воды в контур отопления |
13 - Теплообменник ГВС | C - Выход горячей бытовой воды |
14 - Газовый клапан | D - Кран подачи газа в котел |
15 - Предохранительный клапан | E - Кран входа холодной воды от системы водоснабжения |
16 - Датчик температуры отопления | F - Кран возврата отопительной воды |
17 - Датчик температуры отходящих газов |
Технические характеристики DUO-TEC COMPACT 1.24 GA
Категория | II2H3P |
Тип газа | G20 - G31 |
Макс. потребляемая тепловая мощность (ГВС) | - |
Макс. потребляемая тепловая мощность (отопление) | 24,7 кВт |
Мин. потребляемая тепловая мощность | 3,5 кВт |
Макс. полезная тепловая мощность (ГВС) | - |
Макс. полезная тепловая мощность при 80/60 °C | 24,0 кВт |
Макс. полезная тепловая мощность при 50/30 °C | 26,1 кВт |
Мин. полезная тепловая мощность при 80/60 °C | 3,4 кВт |
Мин. полезная тепловая мощность при 50/30 °C | 3,7 кВт |
Номинальный КПД 80/60 °C | 97,6 % |
Номинальный КПД 50/30 °C | 105,7 % |
КПД 30% Pn | 107,6 % |
Макс. давление воды отопительного контура | 3 бар |
Мин. давление воды отопительного контура | 0,5 бар |
Объем расширительного бака | 7 л |
Минимальное давление в расширительном баке | 0,8 бар |
Макс. давление воды в контуре ГВС | - |
Мин. динамическое давление воды в контуре ГВС | - |
Минимальный расход воды в контуре ГВС | - |
Производство горячей воды при ∆T = 25 °C | - |
Производство горячей воды при ∆T = 35 °C | - |
Удельный расход “D” (EN 13203-1) | - |
Диапазон температуры воды в контуре отопления | 25 °C÷80 °C |
Диапазон температуры воды в контуре ГВС | 35 °C÷60 °C |
Тип дымохода | C13 - C33 - C43 - C53 - C63 - C83 - B23 |
Диаметр коаксиального дымохода | 60 мм/100мм |
Диаметр раздельного дымохода | 80мм/80мм |
Макс. массовый расход дымовых газов | 0,012 кг/с |
Мин. массовый расход дымовых газов | 0,002 кг/с |
Макс. температура дымовых газов | 80 °C |
Класс Nox 5 (EN 15502-1) | 17,3 мг/кВт*ч |
Входное давление природного газа 2H | 20 мбар |
Входное давление сжиженного газа (пропана) 3Р | 37 мбар |
Напряжение электропитания | 230 B |
Частота электрической сети | 50 Гц |
Номинальная электрическая мощность | 102 Вт |
Вес нетто | 30 кг |
Размеры (высота/ширина/глубина) | 700/400/299 мм |
Степень защиты от влаги (EN 60529) | IPX5D |
Уровень шума на расстоянии 1 м | |
Qmax (G20) - 2H | 2,61 м3/ч |
Qmin (G20) - 2H | 0,37 м3/ч |
Qmax (G31) - 3P | 1,92 кг/ч |
Qmin (G31) - 3P | 0,27 кг/ч |
Технические характеристики DUO-TEC COMPACT 24 GA
Категория | II2H3P |
Тип газа | G20 - G31 |
Макс. потребляемая тепловая мощность (ГВС) | 24,7 кВт |
Макс. потребляемая тепловая мощность (отопление) | 20,6 кВт |
Мин. потребляемая тепловая мощность | 3,5 кВт |
Макс. полезная тепловая мощность (ГВС) | 24,0 кВт |
Макс. полезная тепловая мощность при 80/60 °C | 20,0 кВт |
Макс. полезная тепловая мощность при 50/30 °C | 21,8 кВт |
Мин. полезная тепловая мощность при 80/60 °C | 3,4 кВт |
Мин. полезная тепловая мощность при 50/30 °C | 3,7 кВт |
Номинальный КПД 80/60 °C | 97,7 % |
Номинальный КПД 50/30 °C | 105,8 % |
КПД 30% Pn | 107,6 % |
Макс. давление воды отопительного контура | 3 бар |
Мин. давление воды отопительного контура | 0,5 бар |
Объем расширительного бака | 7 л |
Минимальное давление в расширительном баке | 0,8 бар |
Макс. давление воды в контуре ГВС | 8,0 бар |
Мин. динамическое давление воды в контуре ГВС | 0,15 бар |
Минимальный расход воды в контуре ГВС | 2,0 л/мин |
Производство горячей воды при ∆T = 25 °C | 13,8 л/мин |
Производство горячей воды при ∆T = 35 °C | 9,8 л/мин |
Удельный расход “D” (EN 13203-1) | 11,5 л/мин |
Диапазон температуры воды в контуре отопления | 25 °C÷80 °C |
Диапазон температуры воды в контуре ГВС | 35 °C÷60 °C |
Тип дымохода | C13 - C33 - C43 - C53 - C63 - C83 - B23 |
Диаметр коаксиального дымохода | 60 мм/100мм |
Диаметр раздельного дымохода | 80мм/80мм |
Макс. массовый расход дымовых газов | 0,012 кг/с |
Мин. массовый расход дымовых газов | 0,002 кг/с |
Макс. температура дымовых газов | 80 °C |
Класс Nox 5 (EN 15502-1) | 16,1 мг/кВт*ч |
Входное давление природного газа 2H | 20 мбар |
Входное давление сжиженного газа (пропана) 3Р | 37 мбар |
Напряжение электропитания | 230 B |
Частота электрической сети | 50 Гц |
Номинальная электрическая мощность | 102 Вт |
Вес нетто | 34 кг |
Размеры (высота/ширина/глубина) | 700/400/299 мм |
Степень защиты от влаги (EN 60529) | IPX5D |
Уровень шума на расстоянии 1 м | |
Qmax (G20) - 2H | 2,61 м3/ч |
Qmin (G20) - 2H | 0,37 м3/ч |
Qmax (G31) - 3P | 1,92 кг/ч |
Qmin (G31) - 3P | 0,27 кг/ч |
Технические характеристики DUO-TEC COMPACT 28 GA
Категория | II2H3P |
Тип газа | G20 - G31 |
Макс. потребляемая тепловая мощность (ГВС) | 28,9 кВт |
Макс. потребляемая тепловая мощность (отопление) | 24,7 кВт |
Мин. потребляемая тепловая мощность | 3,9 кВт |
Макс. полезная тепловая мощность (ГВС) | 28,0 кВт |
Макс. полезная тепловая мощность при 80/60 °C | 24,0 кВт |
Макс. полезная тепловая мощность при 50/30 °C | 26,1 кВт |
Мин. полезная тепловая мощность при 80/60 °C | 3,8 кВт |
Мин. полезная тепловая мощность при 50/30 °C | 4,1 кВт |
Номинальный КПД 80/60 °C | 97,7 % |
Номинальный КПД 50/30 °C | 105,8 % |
КПД 30% Pn | 107,6 % |
Макс. давление воды отопительного контура | 3 бар |
Мин. давление воды отопительного контура | 0,5 бар |
Объем расширительного бака | 7 л |
Минимальное давление в расширительном баке | 0,8 бар |
Макс. давление воды в контуре ГВС | 8,0 бар |
Мин. динамическое давление воды в контуре ГВС | 0,15 бар |
Минимальный расход воды в контуре ГВС | 2,0 л/мин |
Производство горячей воды при ∆T = 25 °C | 16,1 л/мин |
Производство горячей воды при ∆T = 35 °C | 11,5 л/мин |
Удельный расход “D” (EN 13203-1) | 13,4 л/мин |
Диапазон температуры воды в контуре отопления | 25 °C÷80 °C |
Диапазон температуры воды в контуре ГВС | 35 °C÷60 °C |
Тип дымохода | C13 - C33 - C43 - C53 - C63 - C83 - B23 |
Диаметр коаксиального дымохода | 60 мм/100мм |
Диаметр раздельного дымохода | 80мм/80мм |
Макс. массовый расход дымовых газов | 0,014 кг/с |
Мин. массовый расход дымовых газов | 0,002 кг/с |
Макс. температура дымовых газов | 80 °C |
Класс Nox 5 (EN 15502-1) | 19,3 мг/кВт*ч |
Входное давление природного газа 2H | 20 мбар |
Входное давление сжиженного газа (пропана) 3Р | 37 мбар |
Напряжение электропитания | 230 B |
Частота электрической сети | 50 Гц |
Номинальная электрическая мощность | 114 Вт |
Вес нетто | 34 кг |
Размеры (высота/ширина/глубина) | 700/400/299 мм |
Степень защиты от влаги (EN 60529) | IPX5D |
Уровень шума на расстоянии 1 м | |
Qmax (G20) - 2H | 3,06 м3/ч |
Qmin (G20) - 2H | 0,41 м3/ч |
Qmax (G31) - 3P | 2,25 кг/ч |
Qmin (G31) - 3P | 0,30 кг/ч |
