Подсоединение многозональной системы отопления
Для использования этой функции необходимо установить программируемую электронную плату реле (поставляется по запросу).

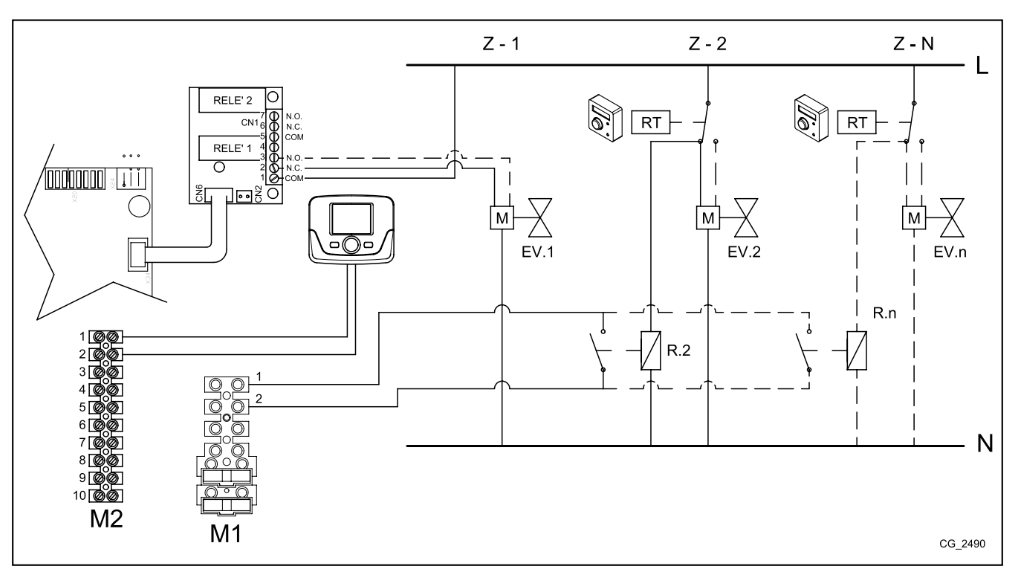

Схема электрических соединений
Z | Зона (1..n) | EV | Электроклапан зоны |
R | Реле | RT | Термостат окружающей среды |
К котлу может быть подсоединена многозональная система отопления. В этом случае установленный на стене комнатный модуль (модулируемый термостат) может использоваться для контроля одной из зон, в то время как для контроля остальных зон могут применяться обыкновенные комнатные термостаты.
ПОДСОЕДИНЕНИЕ СИСТЕМЫ ОТОПЛЕНИЯ
- Подсоедините клапан/насос зоны 1 к клеммам 1 - 3 клеммной колодки платы реле, расположенной внутри панели управления котла.
- Подсоедините контакт комнатного термостата остальных зон к клеммам 1-2 клеммной колодки M1 (глава "ПОДКЛЮЧЕНИЕ КОМНАТНОГО ТЕРМОСТАТА").
Проверьте, что параметр P04=02. Установите параметр P10 (глава "НАСТРОЙКА ПАРАМЕТРОВ").
